2023 豪爵 AFR AFR125 脚启动Engine parts

CN market147 genuine parts12 diagrams

Subgroups

Crankcase & Crankshaft · 30Cylinder Head & Parts · 28Seals & Gaskets · 24Lubrication System · 3Belt/Chain Drive · 9Engine Hardware · 83

Part numbers

Every genuine engine part fitted to the 2023 豪爵 AFR AFR125 脚启动. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
13420H86Y00H000怠速控制阀组合节气门组Enquire
13440H86Y00H000可变电阻器组合节气门组Enquire
33652H79201H000蓄电池保护垫蓄电池组Enquire
36651-26H10-000导线夹车体导线组Enquire
09407-10404-000导线束线夹车体导线组Enquire
09404-06429-000有孔线夹片车体导线组Enquire
11110H29011H000气缸头组成气缸头、气缸头盖组Enquire
02122-0612A-000十字槽小螺钉气缸头、气缸头盖组Enquire
11170H29001H000气缸头盖组成气缸头、气缸头盖组Enquire
11173H29001H000气缸头盖密封垫气缸头、气缸头盖组Enquire
11176H29000H000通气片气缸头、气缸头盖组Enquire
09103H05002H000六角法兰面螺栓气缸头、气缸头盖组Enquire
09106H07002H000内六角螺栓气缸头、气缸头盖组Enquire
11191H29000H000气缸头盖垫圈气缸头、气缸头盖组Enquire
01547-0612A-000六角法兰面螺栓气缸头、气缸头盖组Enquire
09280H28002H000O形圈气缸头、气缸头盖组Enquire
01421-0630A-000双头螺柱气缸头、气缸头盖组Enquire
07120-0620A-000内六角法兰面螺栓气缸头、气缸头盖组Enquire
09482H00004H000火花塞气缸头、气缸头盖组Enquire
13640H29000H000发动机温度传感器气缸头、气缸头盖组Enquire
11210H29000H000气缸体组成气缸体组Enquire
09108-08272-000双头螺柱气缸体组Enquire
09206H10007H000定位销气缸体组Enquire
11315H29001H000发动机安装衬套曲轴箱组Enquire
09319H08002H000衬套曲轴箱组Enquire
09206H08004H000定位销曲轴箱组Enquire
09280-17003-000O形密封圈曲轴箱组Enquire
01547-0650A-000六角法兰面螺栓曲轴箱组Enquire
01547-0695A-000六角法兰面螺栓曲轴箱组Enquire
11325H29000H000曲轴箱通气管曲轴箱组Enquire
01500-1016A-000六角头螺栓曲轴箱组Enquire
09401H10301H000卡箍曲轴箱组Enquire
01550-0812A-000六角法兰面螺栓曲轴箱组Enquire
24751-11E00-000后轮轴轴承挡板曲轴箱组Enquire
02122-0616A-000十字槽小螺钉曲轴箱组Enquire
16520-09420-000机油滤网组成曲轴箱组Enquire
01547-0620A-000.BOLT曲轴箱组Enquire
11971H29010H000机油标尺曲轴箱组Enquire
11430H29Y14H000齿轮箱盖组合曲轴箱盖组Enquire
09262H20006H000球形轴承曲轴箱盖组Enquire
08110-62030-000滚珠轴承曲轴箱盖组Enquire
09262H15004H000球形轴承曲轴箱盖组Enquire
11484H29000H000齿轮箱盖密封垫曲轴箱盖组Enquire
11384H29000H000CVT冷却滤芯曲轴箱盖组Enquire
12200H29021H000曲轴总成曲轴组Enquire
09420H04001H000半圆键曲轴组Enquire
09283H20005H000油封曲轴组Enquire
09181H19001H000调整垫片起动离合器组Enquire
09280H16014H000O形圈起动离合器组Enquire
09262H20005H000球形轴承起动离合器组Enquire
12710H29003H000凸轮轴组成凸轮摇臂、气门组Enquire
09262-15L04-000球形轴承凸轮摇臂、气门组Enquire
08113-69050-000滚珠轴承凸轮摇臂、气门组Enquire
12741H29000H000凸轮轴链轮凸轮摇臂、气门组Enquire
12742H29000H000凸轮轴链轮螺栓凸轮摇臂、气门组Enquire
09261-05005-000滚针凸轮摇臂、气门组Enquire
12950H29000H000减压凸轮组成凸轮摇臂、气门组Enquire
12954-09G10-000减压凸轮挡片凸轮摇臂、气门组Enquire
12842H29000H000挺杆调节螺钉凸轮摇臂、气门组Enquire
12911H29000H000进气阀凸轮摇臂、气门组Enquire
12912H29000H000排气阀凸轮摇臂、气门组Enquire
12932-36H00-000气阀锁夹凸轮摇臂、气门组Enquire
09289H05004H000油封凸轮摇臂、气门组Enquire
12812H29000H000张紧器螺栓凸轮链条组Enquire
12830H29Y00H000张紧器调节装置组合凸轮链条组Enquire
09125H06002H000十字槽小螺钉凸轮链条组Enquire
13251H7A230H000O形圈节气门组Enquire
15710H29000H000喷油器总成节气门组Enquire
15714H29010H000喷油器支架节气门组Enquire
15715H7A200H000隔音套Ⅱ节气门组Enquire
15712H29000H000喷油器下密封圈节气门组Enquire
15719H29001H000隔音套节气门组Enquire
09401H09201H000卡箍燃油汽化组Enquire
09401H07201H000卡箍燃油汽化组Enquire
13903H82100H000卡簧空滤器组Enquire
09401H10401H000卡箍空滤器组Enquire
09401H14401H000卡箍空滤器组Enquire
09401H21401H000卡箍空滤器组Enquire
09139H06006H000特殊形状螺钉消声器组Enquire
09139H06016H000特殊形状螺钉消声器组Enquire
01421-0816A-000双头螺柱消声器组Enquire
02122-0625A-000十字槽埋头小螺钉机油泵组Enquire
13258H29000H000O形圈机油泵组Enquire
16331H29000H000油泵从动齿轮机油泵组Enquire
16421-20E00-000油泵从动齿轮定位销机油泵组Enquire
09383-05001-000E形环机油泵组Enquire
01547-0680A-000六角法兰面螺栓机油泵组Enquire
17135H29000H000正时观察孔塞冷却风扇组Enquire
09132H05004H000自攻螺钉冷却风扇组Enquire
09263H20002H000滚针轴承变速器组ⅠEnquire
09280H39001H000O形圈变速器组ⅠEnquire
09285H34002H000油封变速器组ⅠEnquire
09262H15017H000球形轴承变速器组ⅠEnquire
09280H42001H000O形圈变速器组ⅠEnquire
09285H37001H000油封变速器组ⅠEnquire
09262-22051-000球形轴承变速器组ⅡEnquire
09283H27006H000油封变速器组ⅡEnquire
09262H12010H000球形轴承变速器组ⅡEnquire
31156H29000H000O形密封圈起动电机组Enquire
31156H29010H000O形密封圈起动电机组Enquire
31156H29020H000O形密封圈起动电机组Enquire
33510H29010H000火花塞帽总成电器组Enquire
33541H29011H000火花塞密封罩电器组Enquire
02142-0510A-000SCREW电器组Enquire
34997H7V000H000速度表传感器线夹仪表组Enquire
35151-21J00-000前照灯螺钉前照灯组Enquire
09136H04003H000平垫螺钉组合尾灯组Enquire
09139-06048-000特殊形状的螺钉车体导线组Enquire
51611H2A201H000上转向轴承内座圈车架组Enquire
51612H7D000H000下转向轴承内座圈车架组Enquire
15827H7M000H000保护套燃油泵组Enquire
03541-0516B-000十字槽自攻螺钉护罩组Enquire
03541-0416B-000十字槽自攻螺钉护罩组Enquire
09139H06030H000特殊形状螺钉护罩组Enquire
09127H06015H000十字槽半沉头小螺钉车把管组Enquire
58627H7W000H000油门拉索线夹车把管组Enquire
02142-0512B-000十字槽小螺钉车把管组Enquire
02112-0412A-000十字槽盘头小螺钉手把开关组Enquire
02112-0510A-000十字槽盘头小螺钉座垫组Enquire
92125-33GC0-000前货箱盖内衬板安装螺钉座垫组Enquire
51174H12730H000卡簧前叉组Enquire
51147H7Y000H000螺钉前叉组Enquire
51148-05320-000密封圈前叉组Enquire
51600H7DY00H000转向轴承组合前叉组Enquire
51621H2A200H000上转向轴承外座圈前叉组Enquire
51622H7D000H000转向轴承下外座圈前叉组Enquire
51644H7D001H000转向柱下密封圈前叉组Enquire
09285H18001H000油封前轮组Enquire
03541-0416A-000十字槽自攻螺钉尾箱组Enquire
93190-37G00-000尾箱压垫尾箱组Enquire
36619H7V010H000导线夹支架车体导线组Enquire
36619H7V000H000导线夹支架车体导线组Enquire
09408-00021-000线夹车体导线组Enquire
35128H7U000H000卡簧车体导线组Enquire
09283H25004H000油封曲轴组Enquire
09262-35080-000向心球轴承曲轴组Enquire
09206H10008H000定位销气缸头、气缸头盖组Enquire
12862H29000H000凸轮轴组成挡板气缸头、气缸头盖组Enquire
09280H09011H000O形圈凸轮链条组Enquire
17122H29000H000气缸通风罩镶条冷却风扇组Enquire
09262H15008H000球形轴承变速器组ⅡEnquire
09262H12013H000球形轴承变速器组ⅡEnquire
09283-20067-000油封变速器组ⅡEnquire
36619H7W010H000导线夹支架车体导线组Enquire
02142-0612A-000十字槽球头小螺钉车体导线组Enquire
09180H12015H000O型密封圈Ⅱ后轮组Enquire
54443H85300H000制动凸轮防尘油封后轮组Enquire

Exploded diagrams — Engine

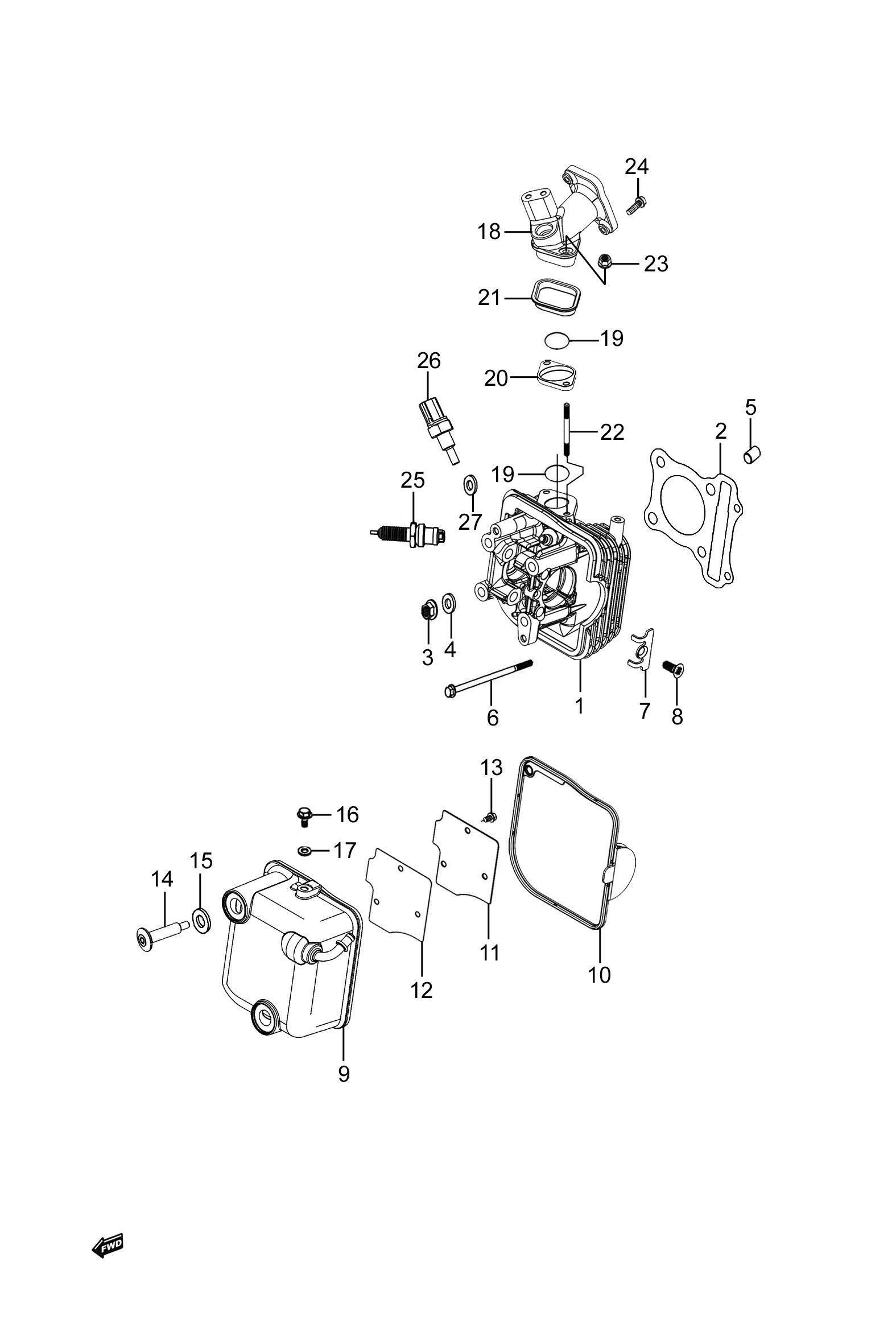

2023 豪爵 AFR AFR125 脚启动 气缸头、气缸头盖组 exploded diagram
气缸头、气缸头盖组 · 17

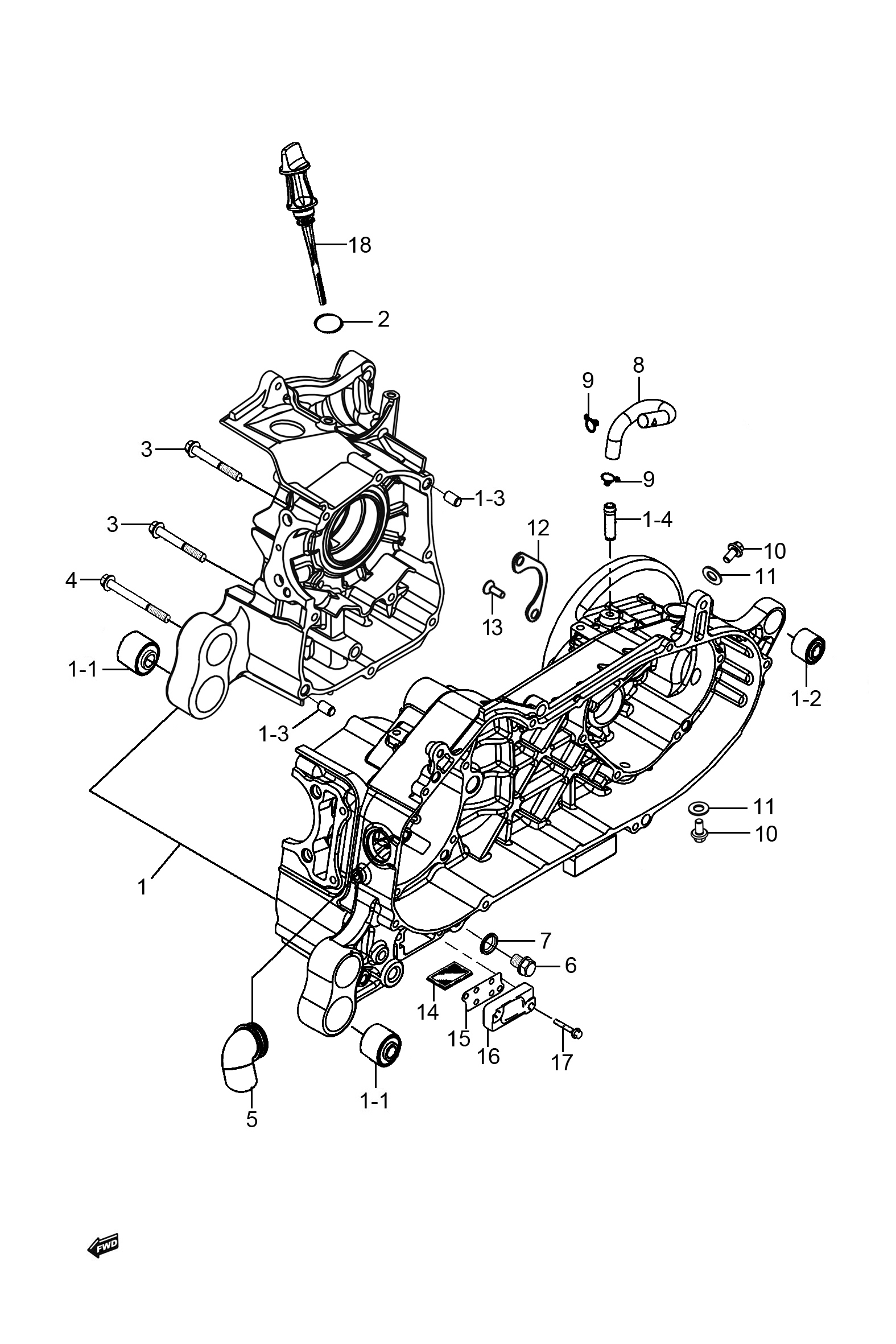

2023 豪爵 AFR AFR125 脚启动 曲轴箱组 exploded diagram
曲轴箱组 · 15

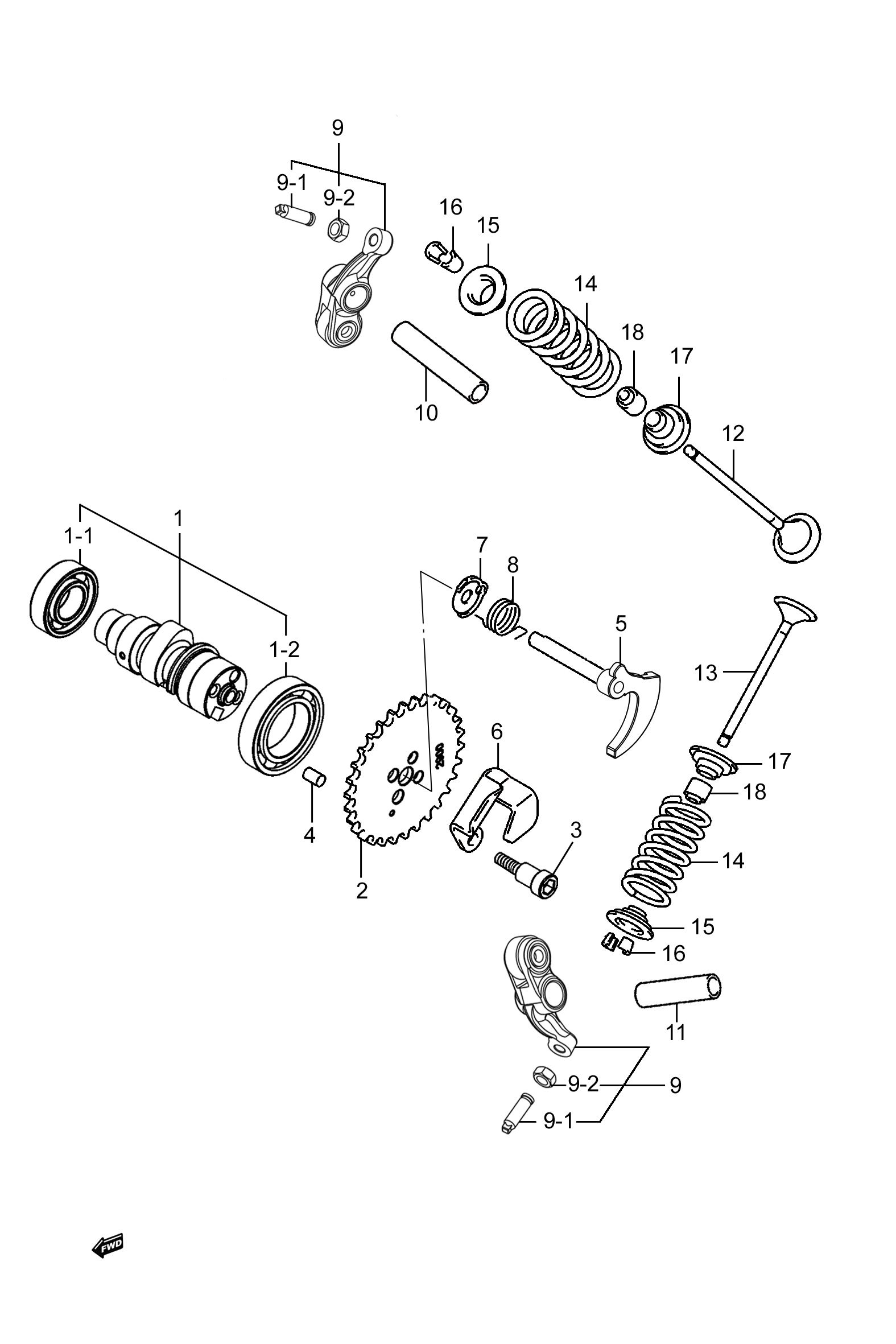

2023 豪爵 AFR AFR125 脚启动 凸轮摇臂、气门组 exploded diagram
凸轮摇臂、气门组 · 13

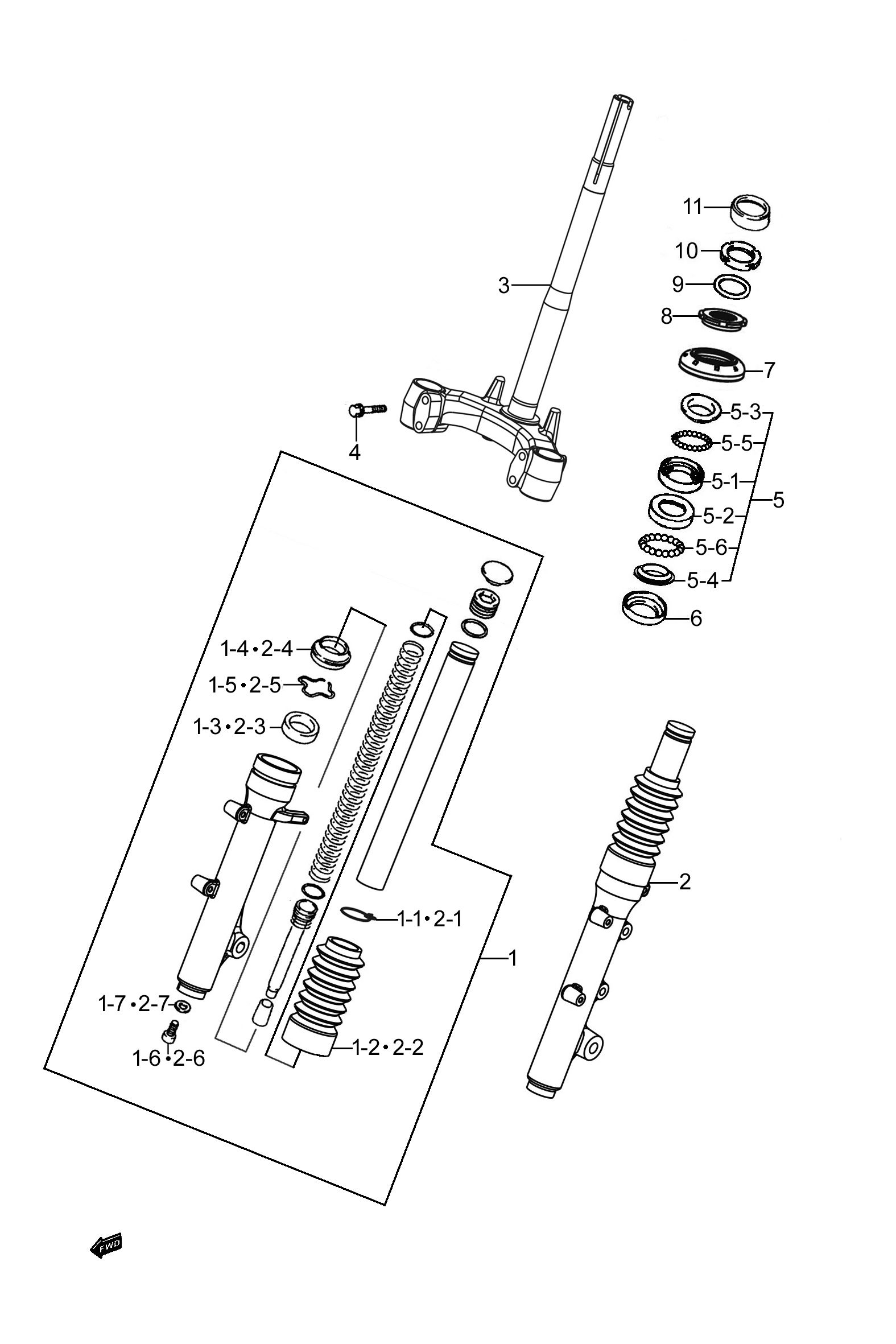

2023 豪爵 AFR AFR125 脚启动 前叉组 exploded diagram
前叉组 · 12

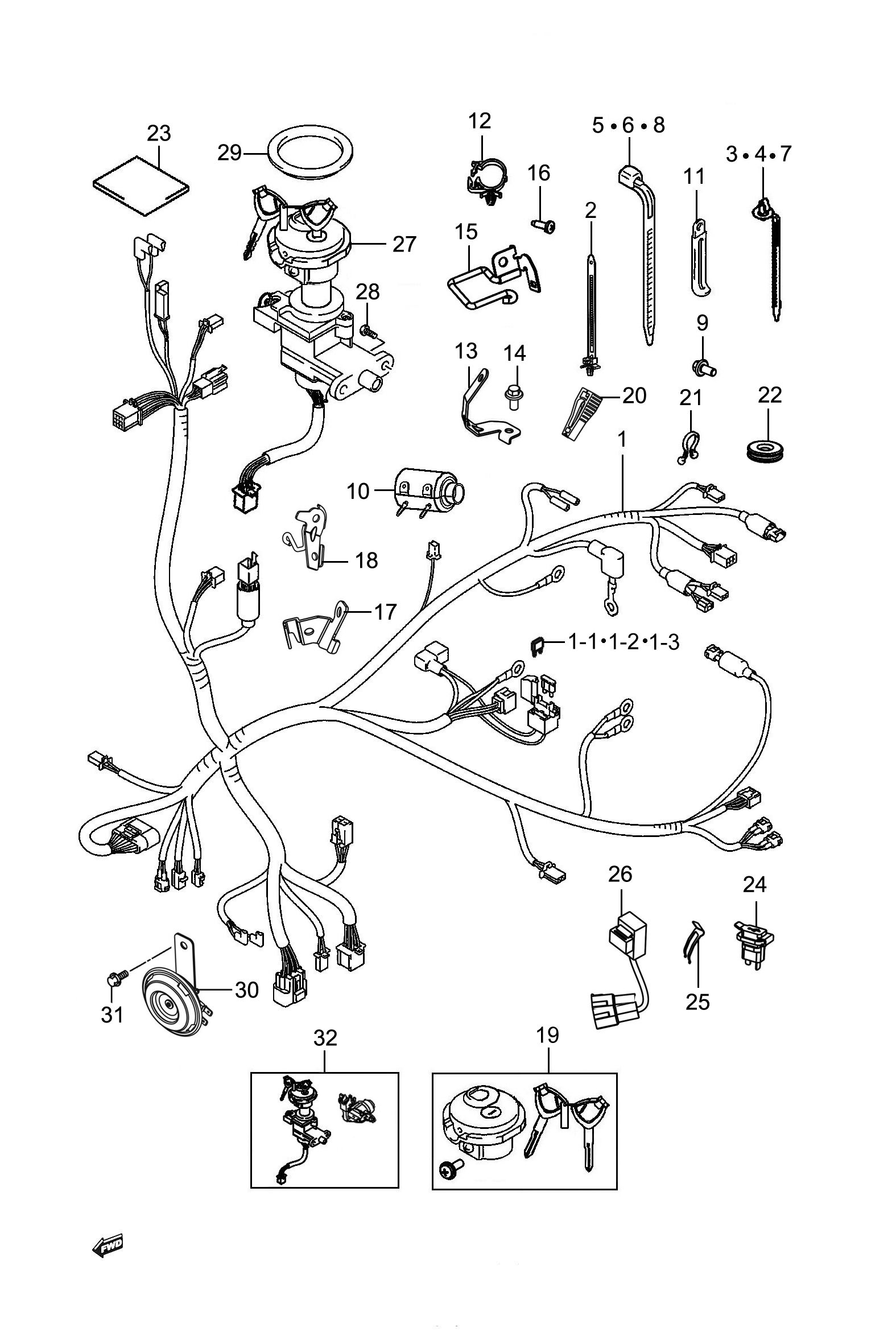

2023 豪爵 AFR AFR125 脚启动 车体导线组 exploded diagram
车体导线组 · 11

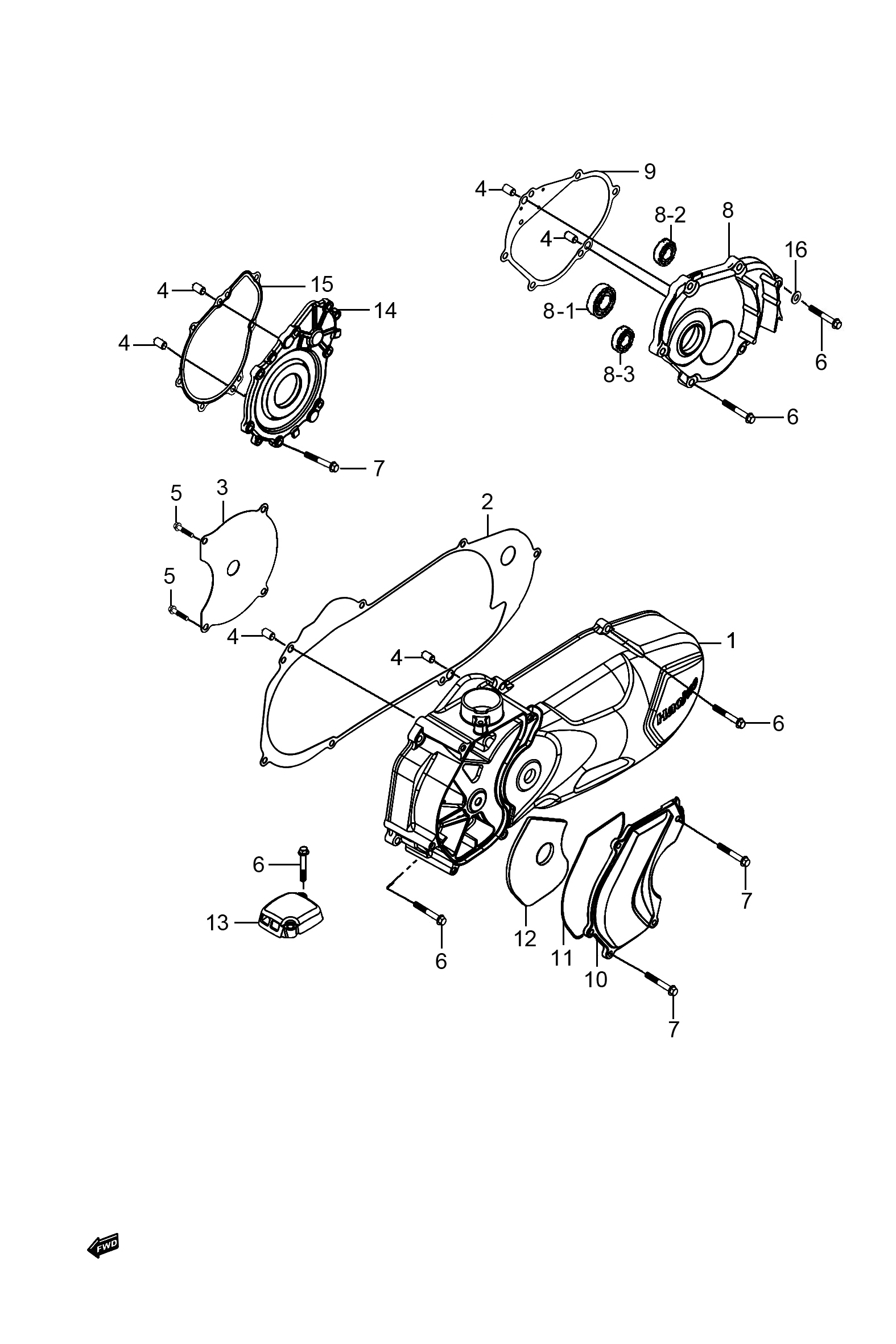

2023 豪爵 AFR AFR125 脚启动 曲轴箱盖组 exploded diagram
曲轴箱盖组 · 9

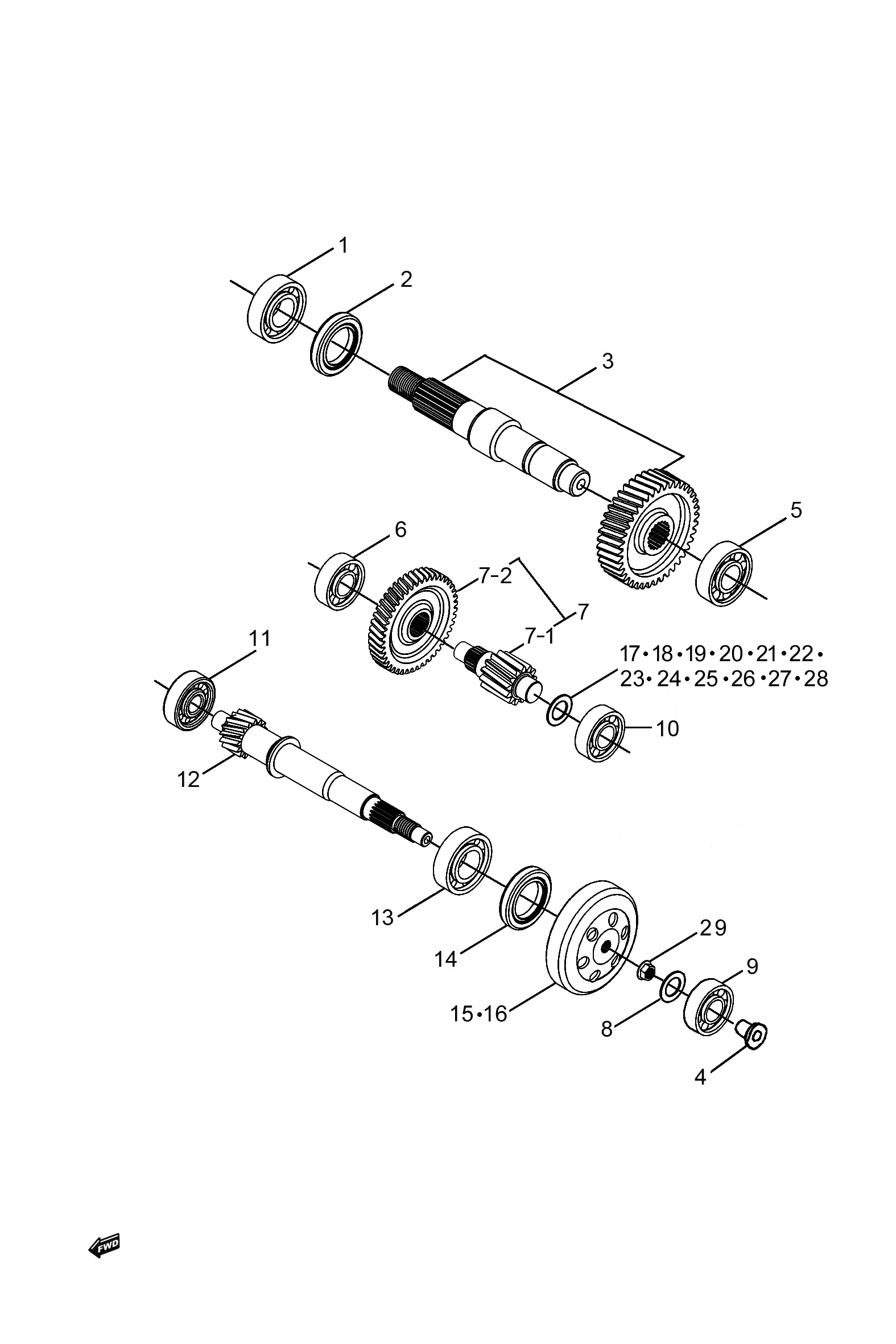

2023 豪爵 AFR AFR125 脚启动 变速器组Ⅱ exploded diagram
变速器组Ⅱ · 9

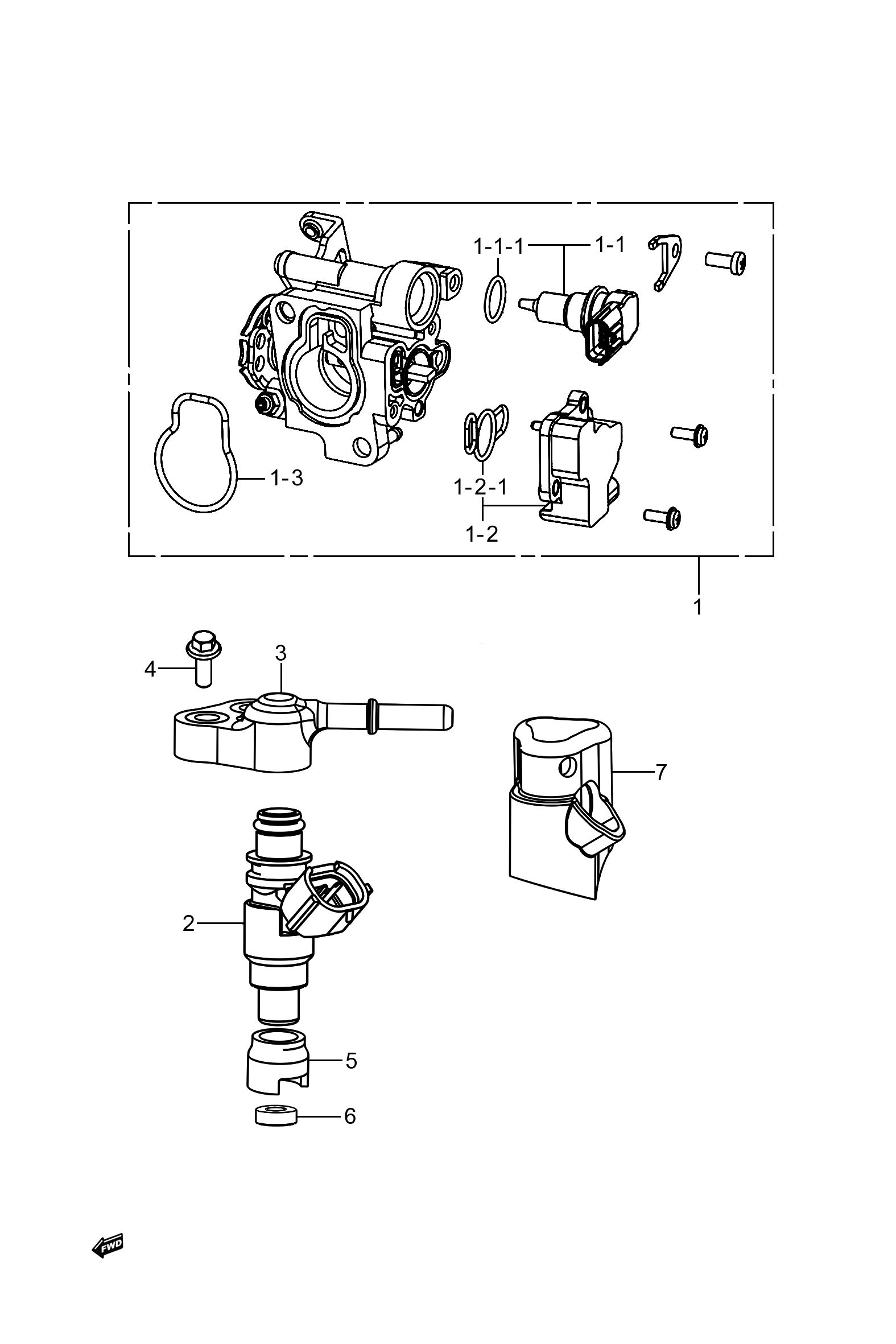

2023 豪爵 AFR AFR125 脚启动 节气门组 exploded diagram
节气门组 · 8
2023 豪爵 AFR AFR125 脚启动 变速器组Ⅰ exploded diagram
变速器组Ⅰ · 8

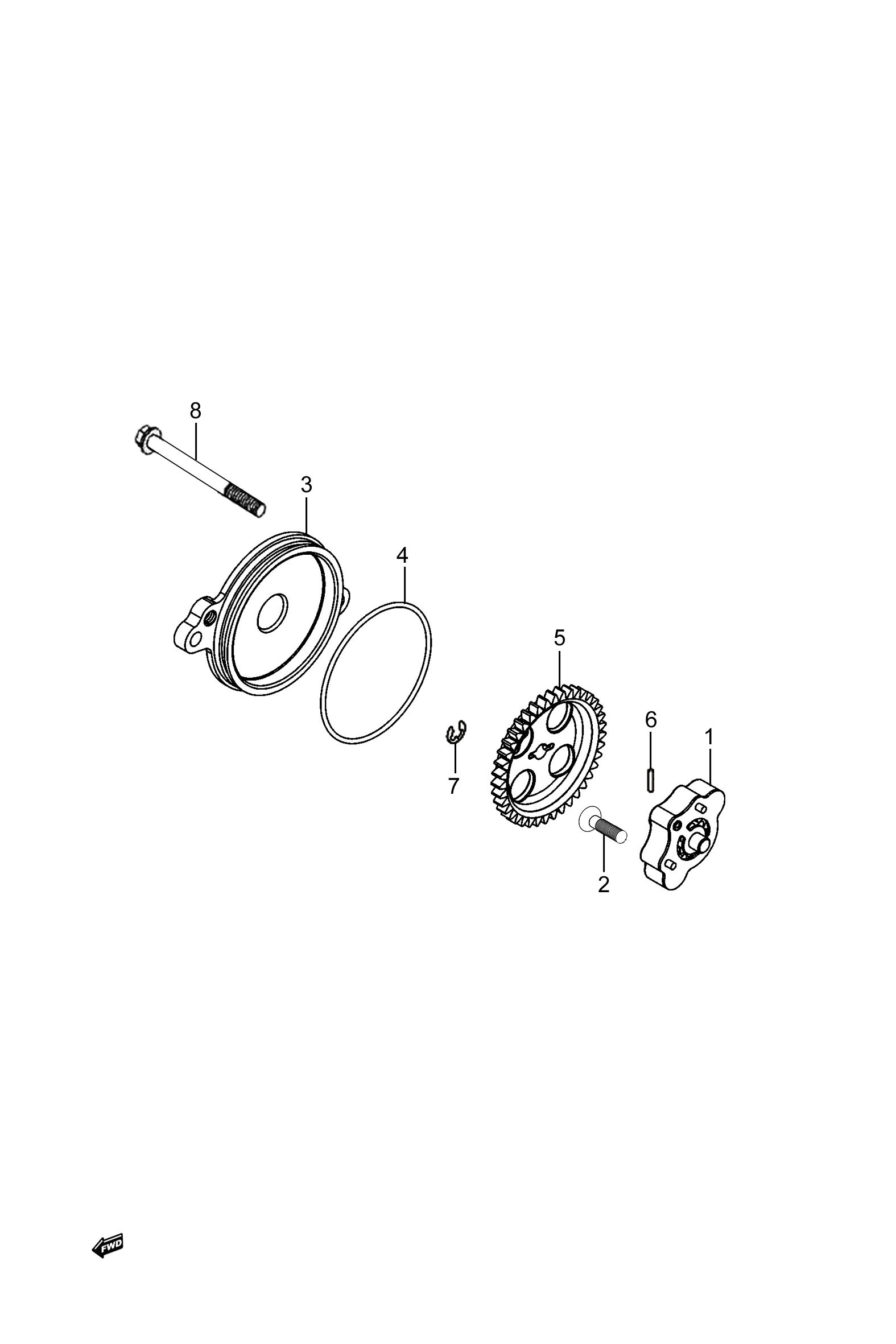

2023 豪爵 AFR AFR125 脚启动 机油泵组 exploded diagram
机油泵组 · 6

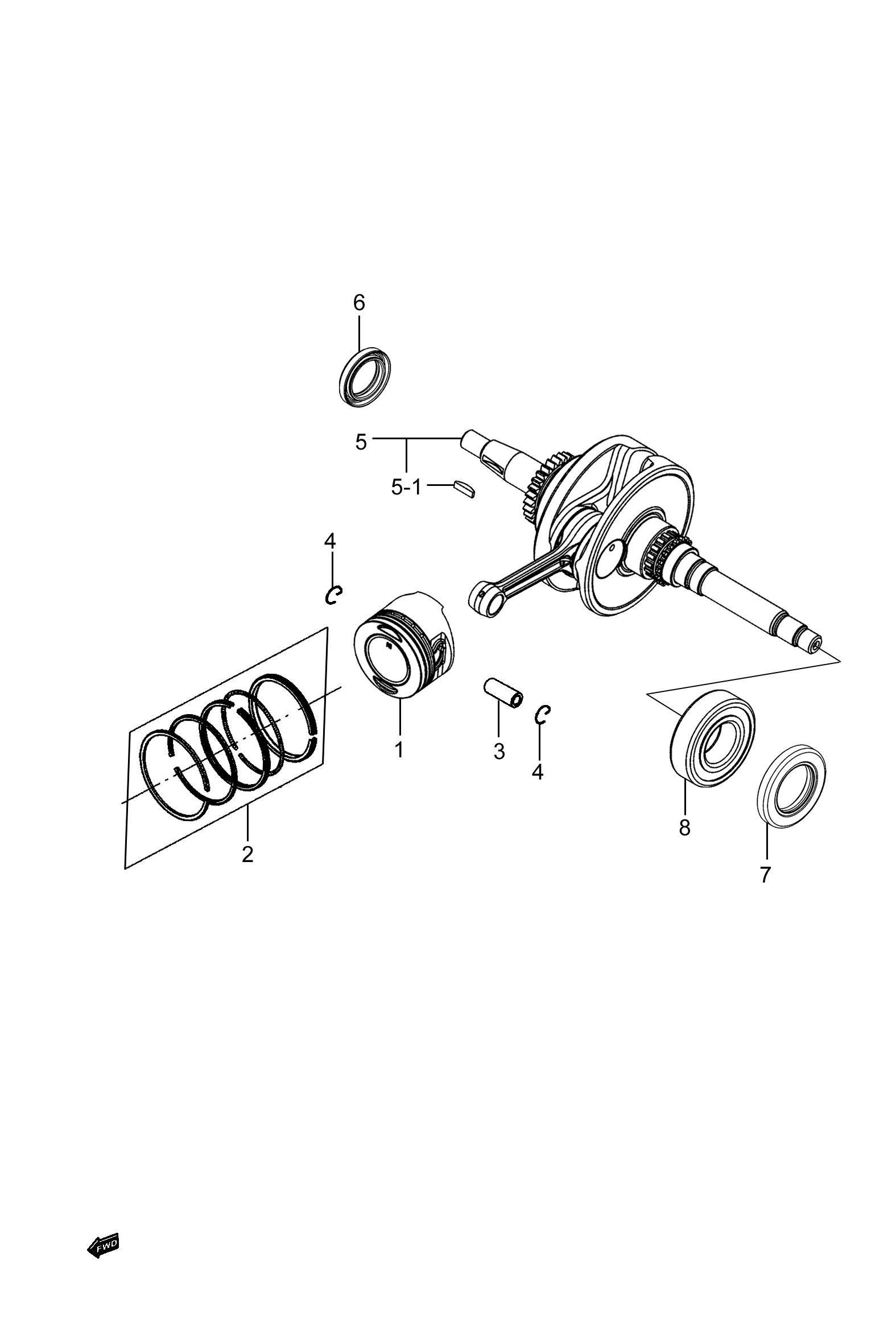

2023 豪爵 AFR AFR125 脚启动 曲轴组 exploded diagram
曲轴组 · 5

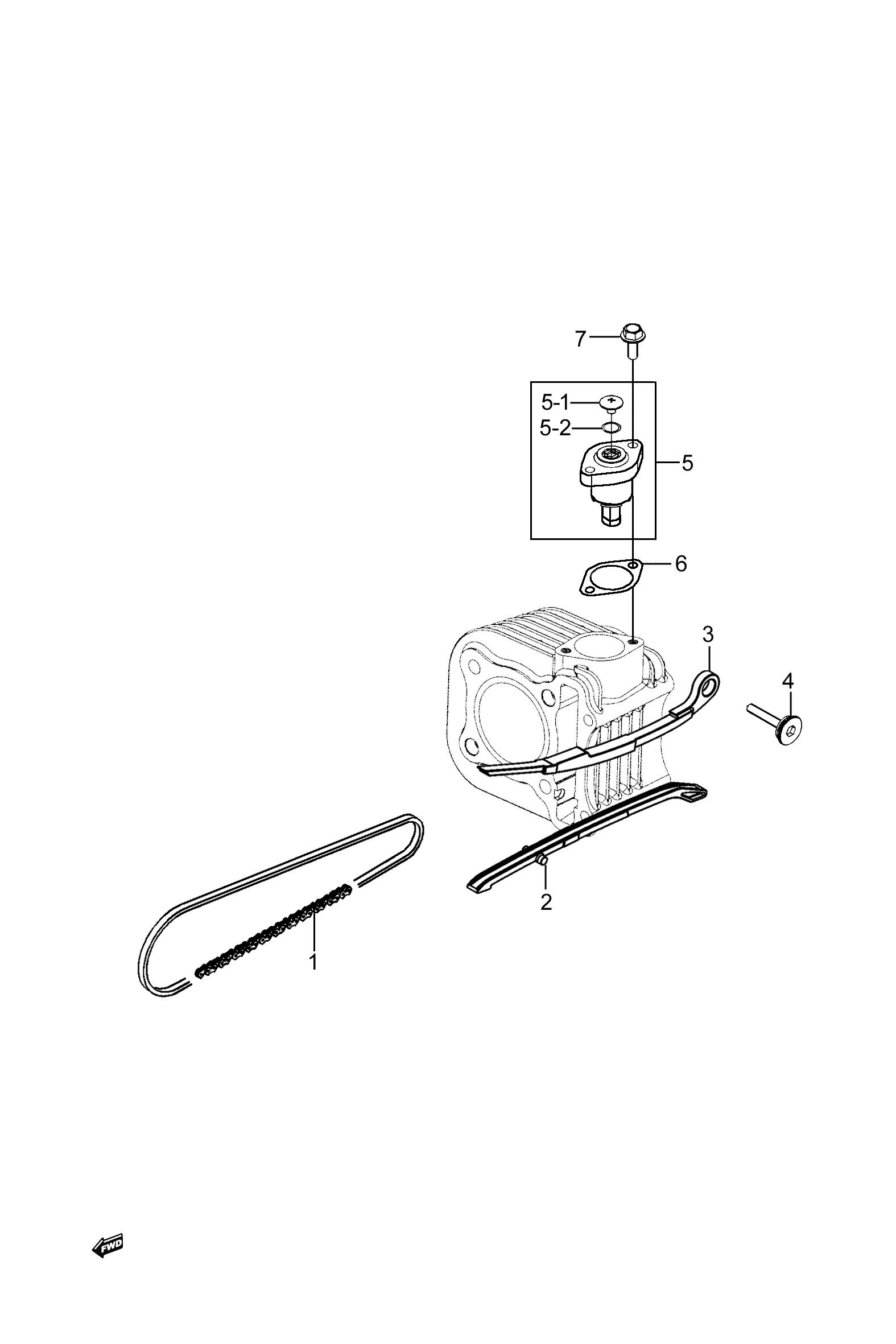

2023 豪爵 AFR AFR125 脚启动 凸轮链条组 exploded diagram
凸轮链条组 · 5
