Verified fitment — 27 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (27)
- 2024 豪爵 ADX ADX125
- 2024 豪爵 ADX ADX125
- 2023 豪爵 AFR AFR125
- 2023 豪爵 AFR AFR125S ABS版
- 2024 豪爵 USR USR125 PRIME
- 2023 豪爵 AFR AFR125 CBS版
- 2024 豪爵 AFR AFR125S 新款
- 2023 豪爵 AFR AFR125 脚启动
- 2023 豪爵 VX VX125 虎鲨
- 2022 豪爵 TR TR300 都市版
- 2022 豪爵 TR TR300 旅行版
- 2024 豪爵 TR TR300 Plus 城市版
- 2024 豪爵 TR TR300 Plus 旅行版
- 2024 豪爵 TR TR300 Plus 旅行版带边箱
- 2021 豪爵 UCR UCR125
- 2023 豪爵 UFD UFD125
- 2023 豪爵 USR USR125 新款
- 2022 豪爵 VD VD125
- 2022 豪爵 VD VD125S
- 2021 豪爵 VF VF125
- 2019 豪爵 新悦星
- 2025 豪爵 AFR AFR125X 双启 ABS 快拆尾箱 碳钢护杠
- 2025 豪爵 AFR AFR125X 电启 ABS 快拆尾箱 碳钢护杠
- 2025 豪爵 AFR AFR125X 电启 ABS 扶手
- 2019 豪爵 DR DR160
- 2020 豪爵 M M-Boy 萌哥
- 豪爵 M M-Girl 萌妹

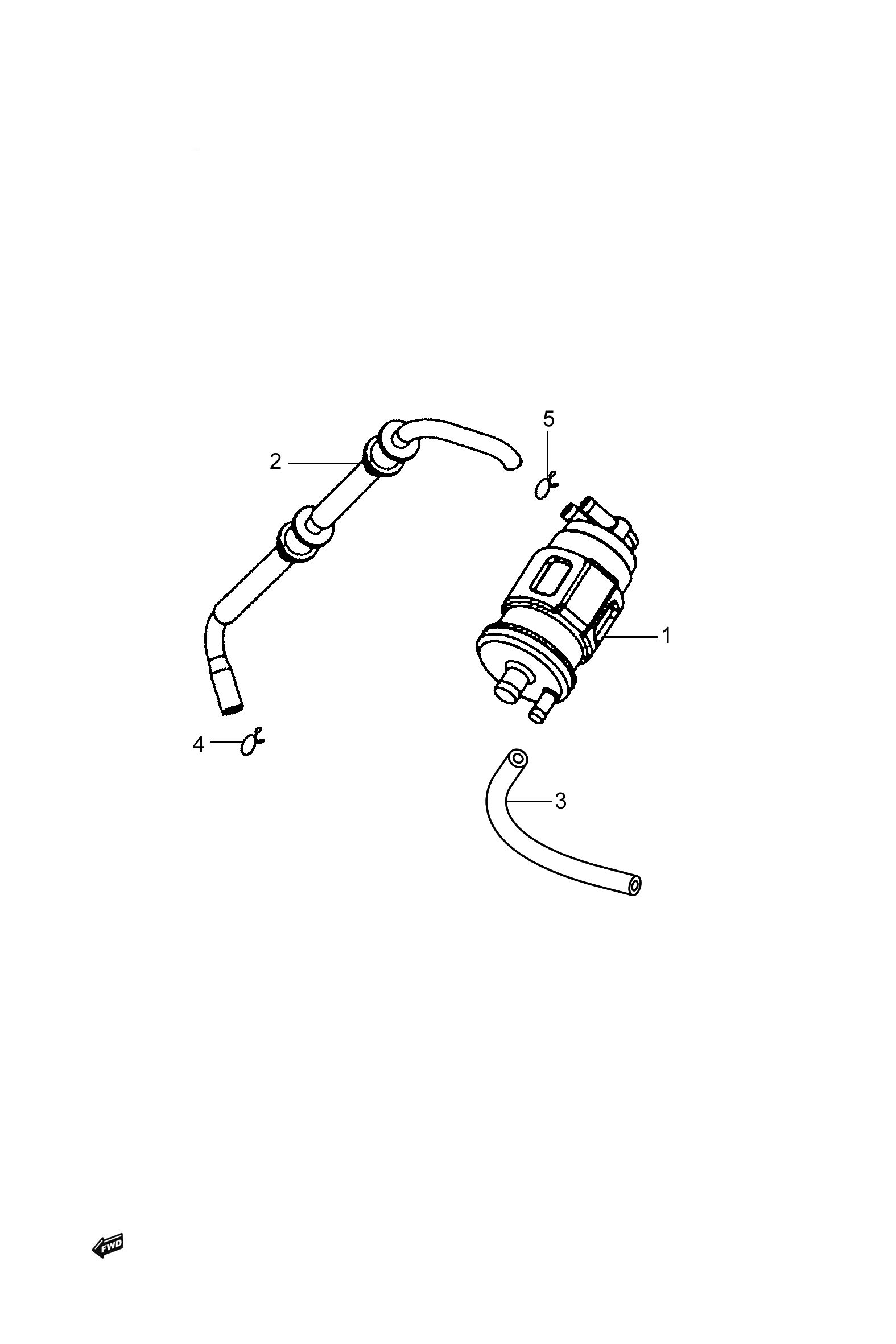

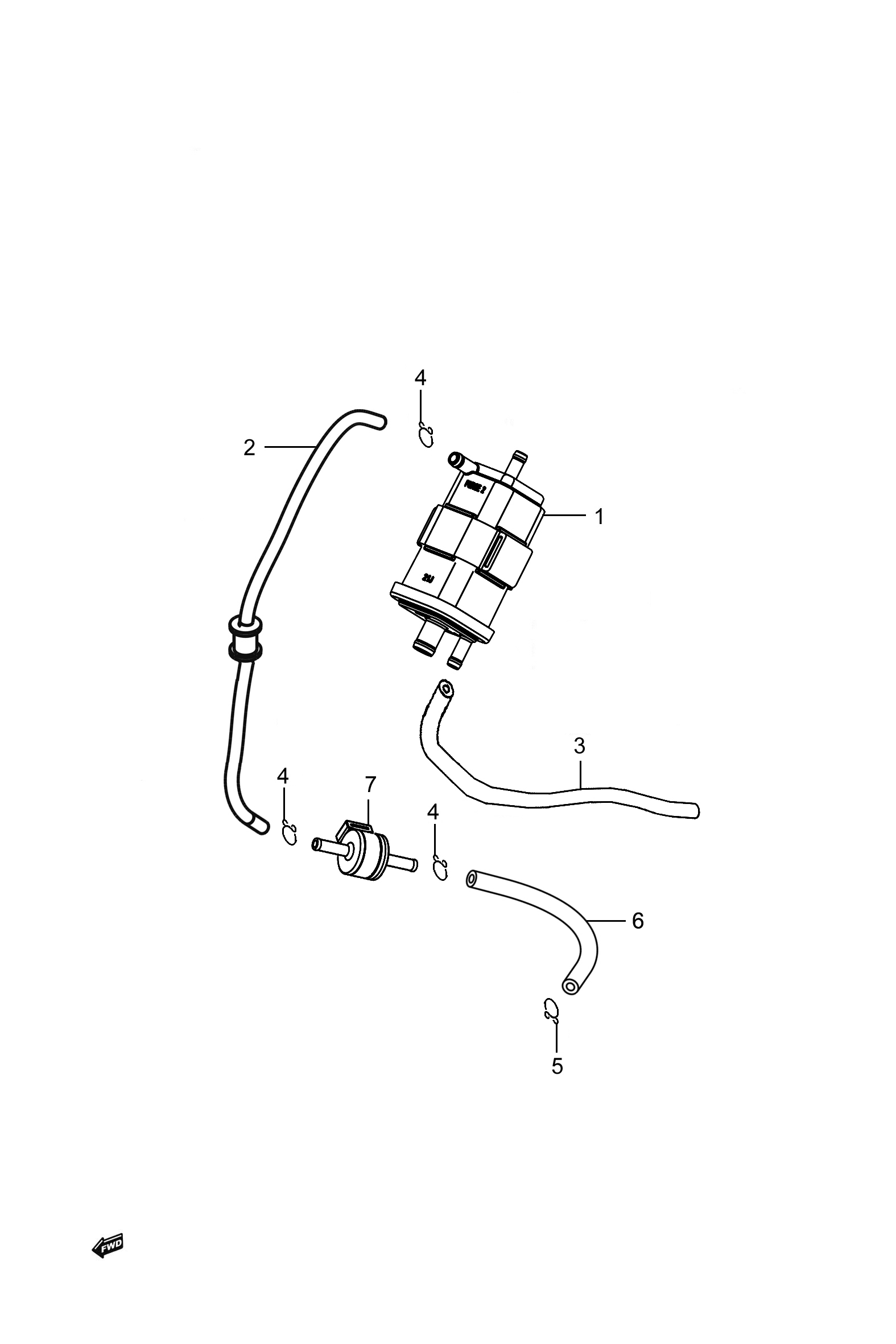

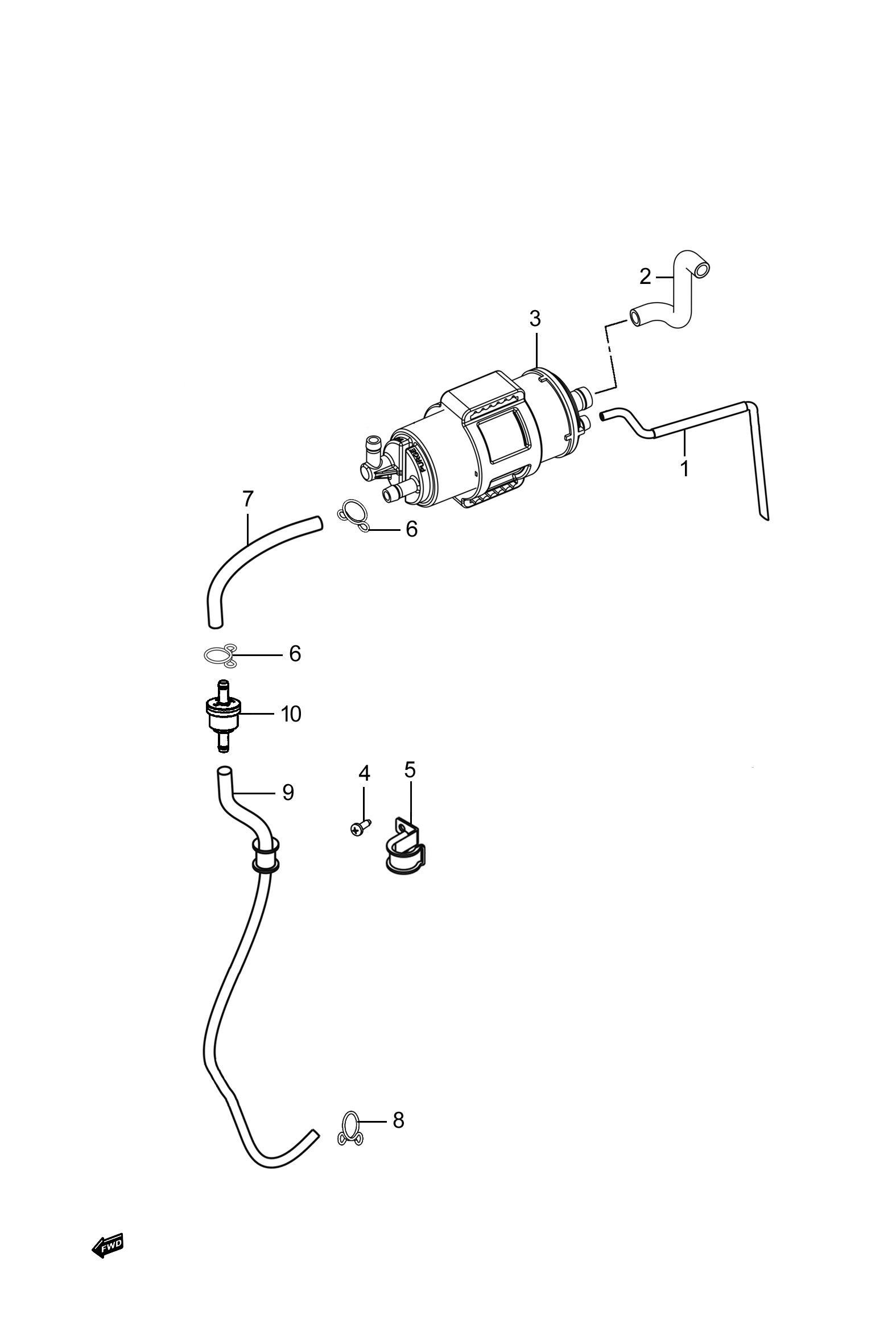

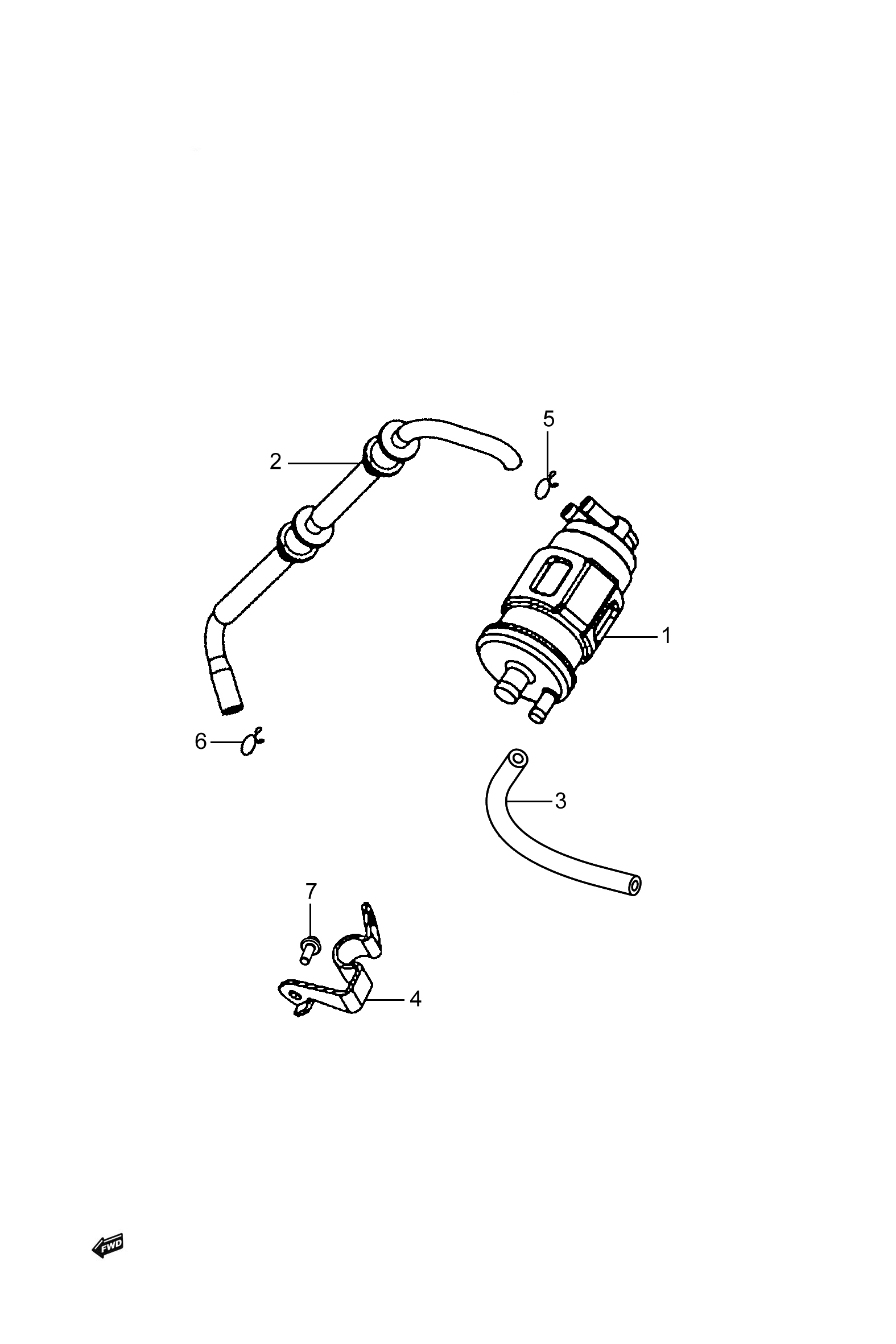

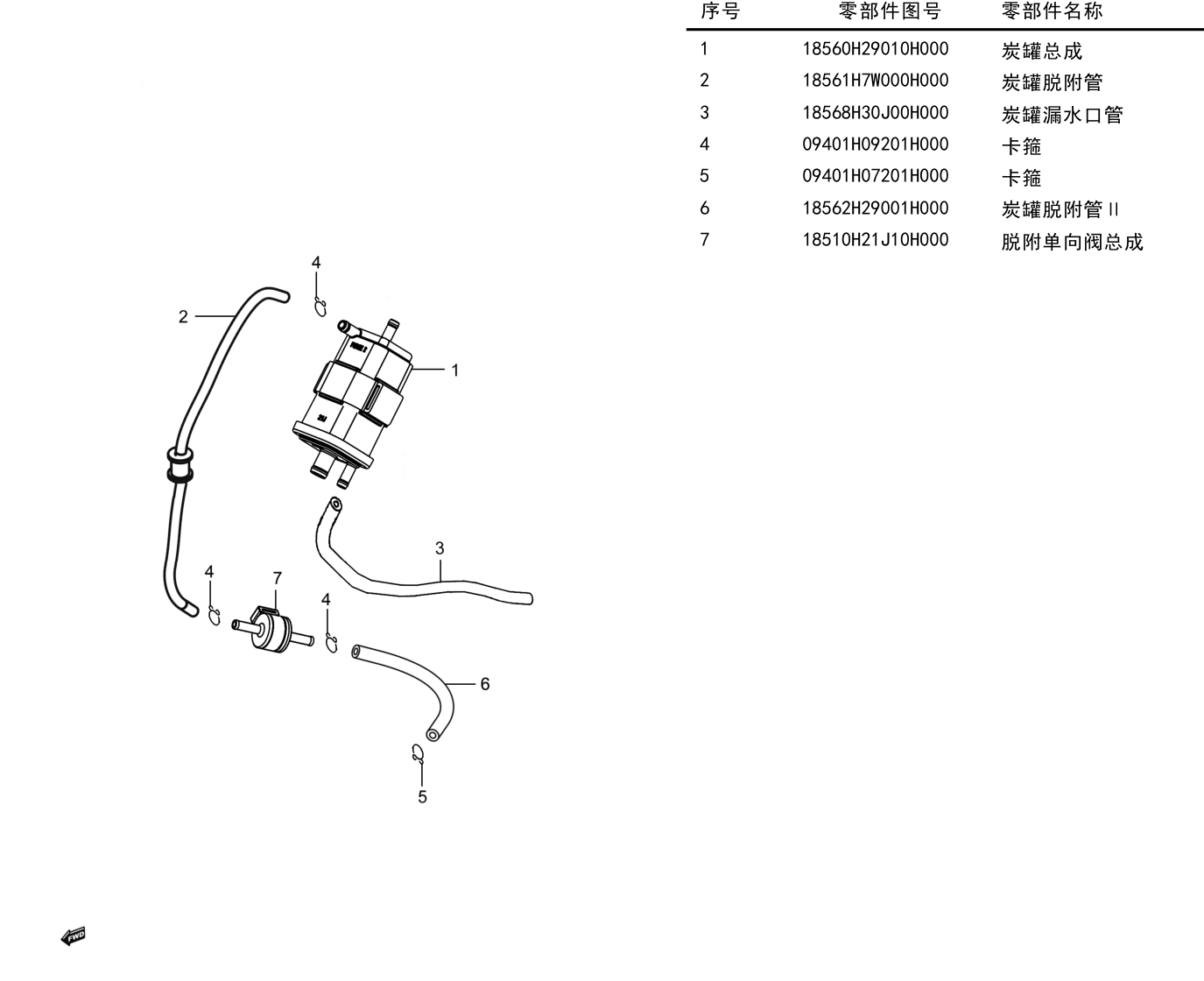

Location in exploded diagrams

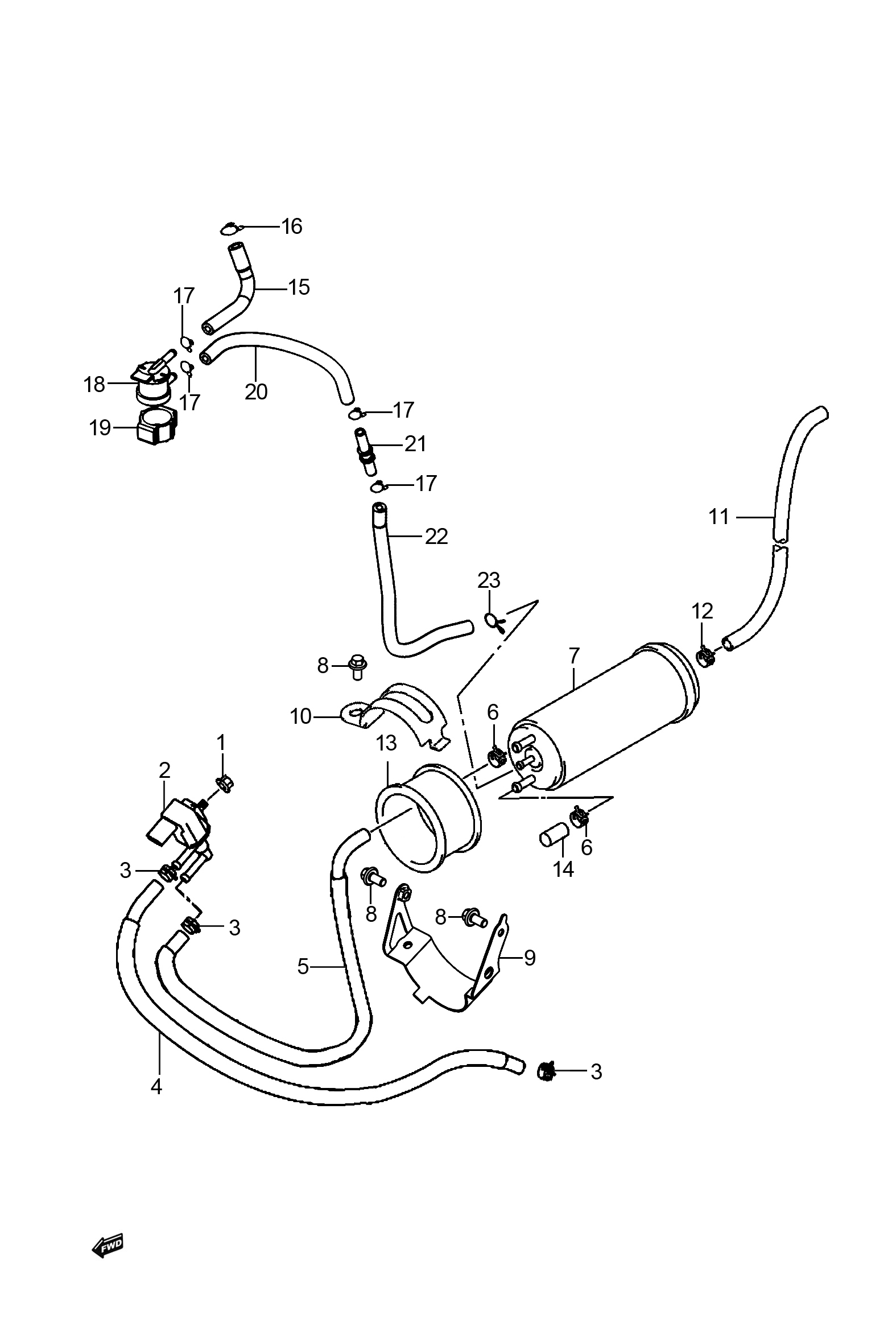

Other parts on this diagram — 燃油汽化组
- #1 08316-1006A-000 — 六角法兰面螺母
- #2 18117-20K00-000 — 炭罐脱附阀
- #3 09401-09L01-000 — 卡箍
- #4 18562H3A000H000 — 炭罐脱附管Ⅱ
- #5 18561H3A000H000 — 炭罐脱附管
- #6 09401-10L01-000 — 卡箍
- #7 18560H3A000H000 — 炭罐总成
- #8 01550-0612A-000 — 六角法兰面螺栓
- #9 18572H3A000H000 — 炭罐支架
- #10 18578-48H00-000 — 炭罐支座
- #11 18567H3A000H000 — 炭罐通大气管
- #12 09401-12L04-000 — 卡箍
- #13 44883-26E00-000 — 炭罐减震垫
- #14 09251-07006-000 — 盖
- #15 44434H3A000H000 — 燃油箱至倾倒截止阀软管
- #16 09401-09101-000 — 弹簧式管夹
- #17 09401H08302H000 — 弹簧式管夹
- #18 44240-45F11-000 — 燃油箱倾倒截止阀
- #19 44894-45F10-000 — 燃油箱通气阀减震垫
- #20 44435H3C100H000 — 倾倒截止阀至炭罐软管Ⅰ
- #21 44452H05501H000 — 软管管接头
- #22 44436H3A000H000 — 倾倒截止阀至炭罐软管Ⅱ
