2023 豪爵 AFR AFR125 脚启动Filters parts

CN market32 genuine parts10 diagrams

Subgroups

Air Filter · 36

Part numbers

Every genuine filters part fitted to the 2023 豪爵 AFR AFR125 脚启动. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
13111H29000H000进气管气缸头、气缸头盖组Enquire
13128H7A200H000进气管隔热垫气缸头、气缸头盖组Enquire
11328H2C200H000通气管接头曲轴箱组Enquire
11489H29020H000齿轮箱通气软管曲轴箱组Enquire
11386H29001H000CVT冷却进气导管罩曲轴箱盖组Enquire
18561H7W000H000炭罐脱附管燃油汽化组Enquire
18568H30J00H000炭罐漏水口管燃油汽化组Enquire
18562H29001H000炭罐脱附管Ⅱ燃油汽化组Enquire
13074H7V000H000空滤器组合空滤器组Enquire
13741H7M000H000空滤器盖空滤器组Enquire
13723H7M000H000空滤器密封条Ⅰ空滤器组Enquire
13780H29000H000空滤器滤芯组成空滤器组Enquire
13724H29000H000空滤器密封条Ⅱ空滤器组Enquire
13878H29000H000积油管空滤器组Enquire
13850H29001H000通气管组成空滤器组Enquire
03541-0520A-000十字槽球头自攻钉空滤器组Enquire
02142-0516A-000.SCREW空滤器组Enquire
03541-0516A-000十字槽球头自攻钉空滤器组Enquire
13891H7M000H000空滤器进气管空滤器组Enquire
13170H7A200H000出气管卡箍空滤器组Enquire
13786H29000H000空滤器初滤芯空滤器组Enquire
13886H7M000H000谐振腔空滤器组Enquire
09116H06009H000平垫螺栓组合空滤器组Enquire
13714H7M000H000空滤器进气接头管空滤器组Enquire
13885H29000H000集油管管夹空滤器组Enquire
13893H34H00H000进气管防尘垫空滤器组Enquire
44486H7D000H000溢流管管夹电器组Enquire
09401-10410-000管夹燃油箱组Enquire
44435H7D002H000倾倒截止阀至炭罐软管燃油箱组Enquire
44423H7V000H000溢流管燃油箱组Enquire
92216H04H00H000空滤器进气接头管防尘垫座垫组Enquire
09367H07001H000软管接头燃油箱组Enquire

Exploded diagrams — Filters

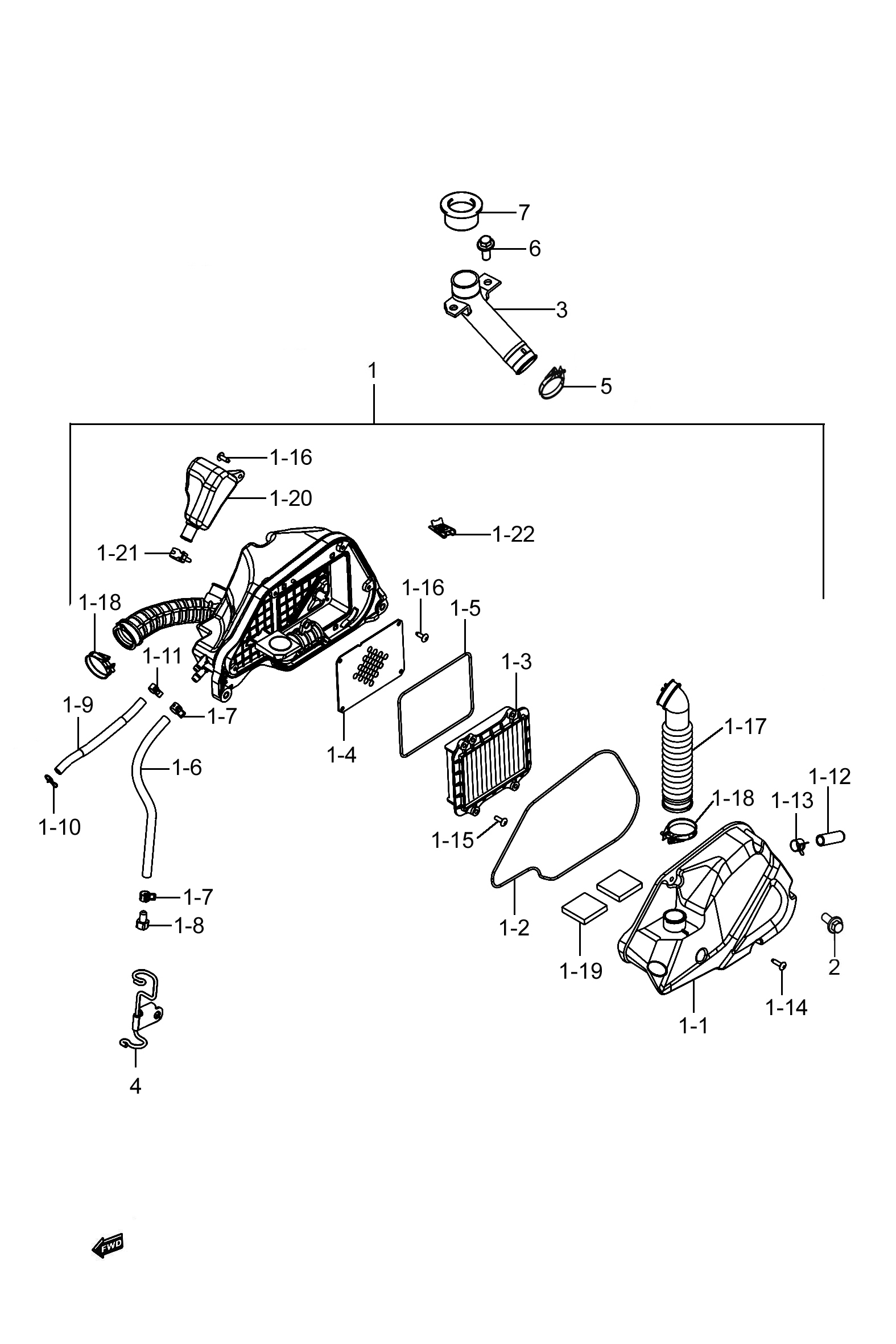

2023 豪爵 AFR AFR125 脚启动 空滤器组 exploded diagram
空滤器组 · 19

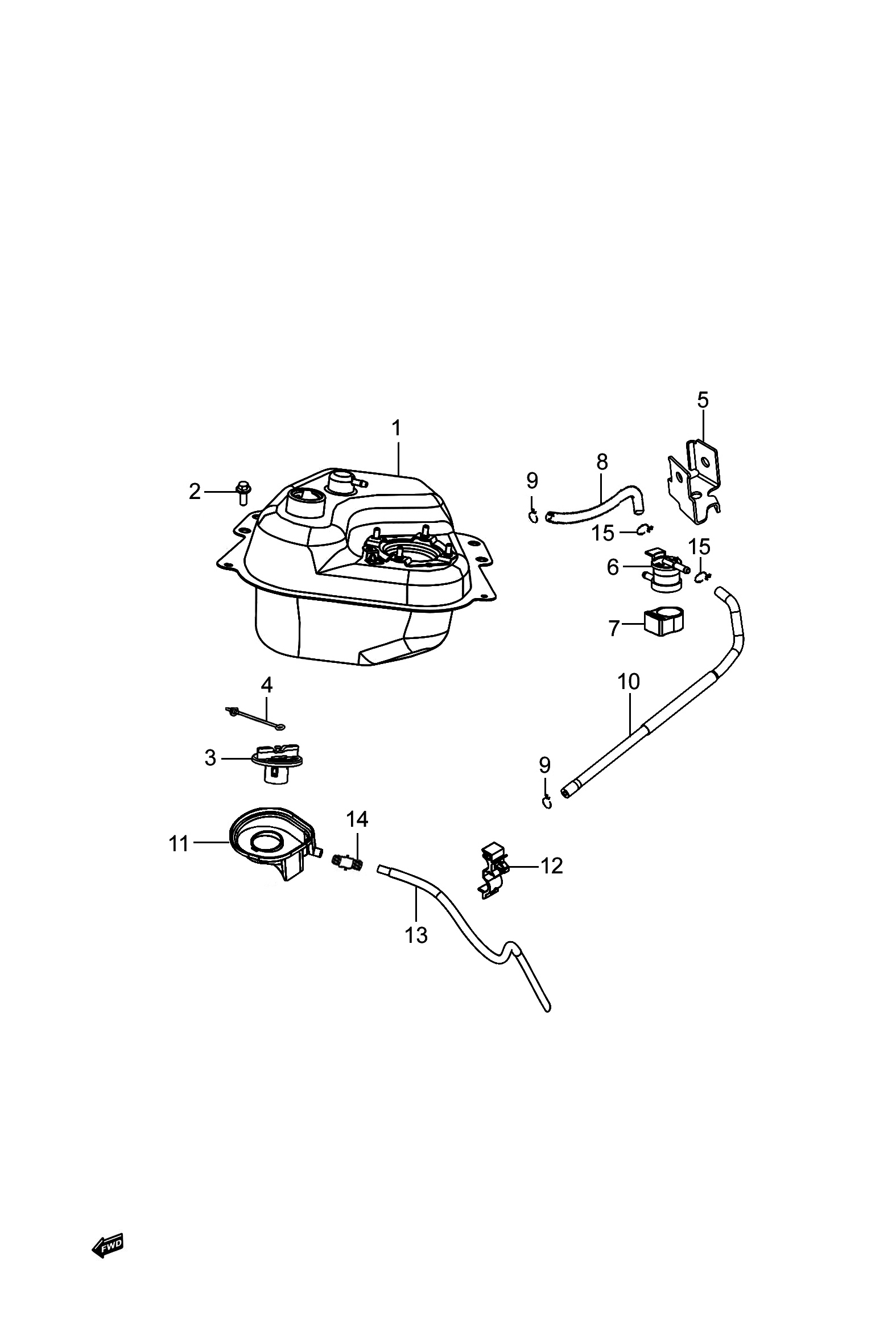

2023 豪爵 AFR AFR125 脚启动 燃油箱组 exploded diagram
燃油箱组 · 5

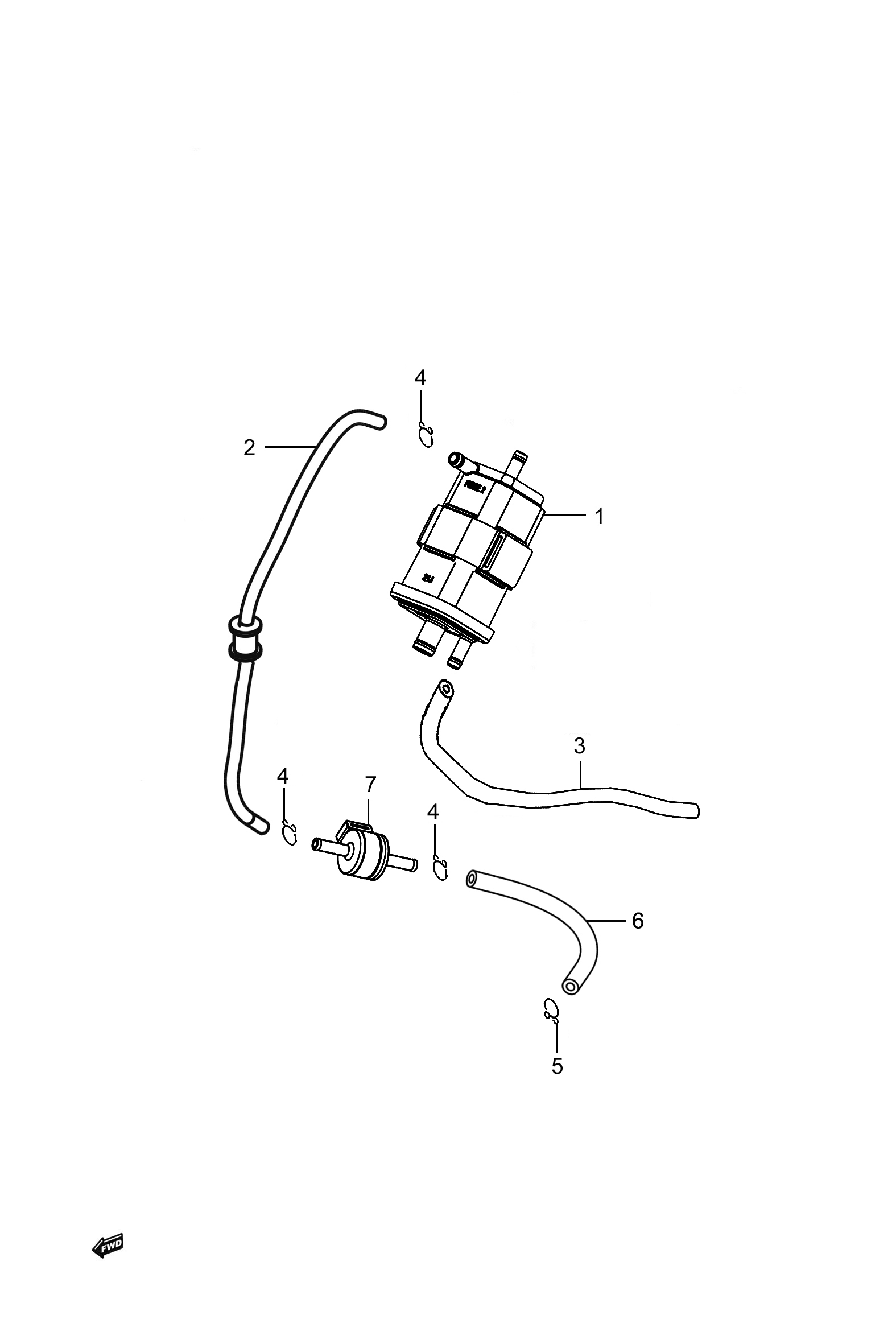

2023 豪爵 AFR AFR125 脚启动 燃油汽化组 exploded diagram
燃油汽化组 · 3
2023 豪爵 AFR AFR125 脚启动 气缸头、气缸头盖组 exploded diagram
气缸头、气缸头盖组 · 2
2023 豪爵 AFR AFR125 脚启动 曲轴箱组 exploded diagram
曲轴箱组 · 2
2023 豪爵 AFR AFR125 脚启动 曲轴箱盖组 exploded diagram
曲轴箱盖组 · 1

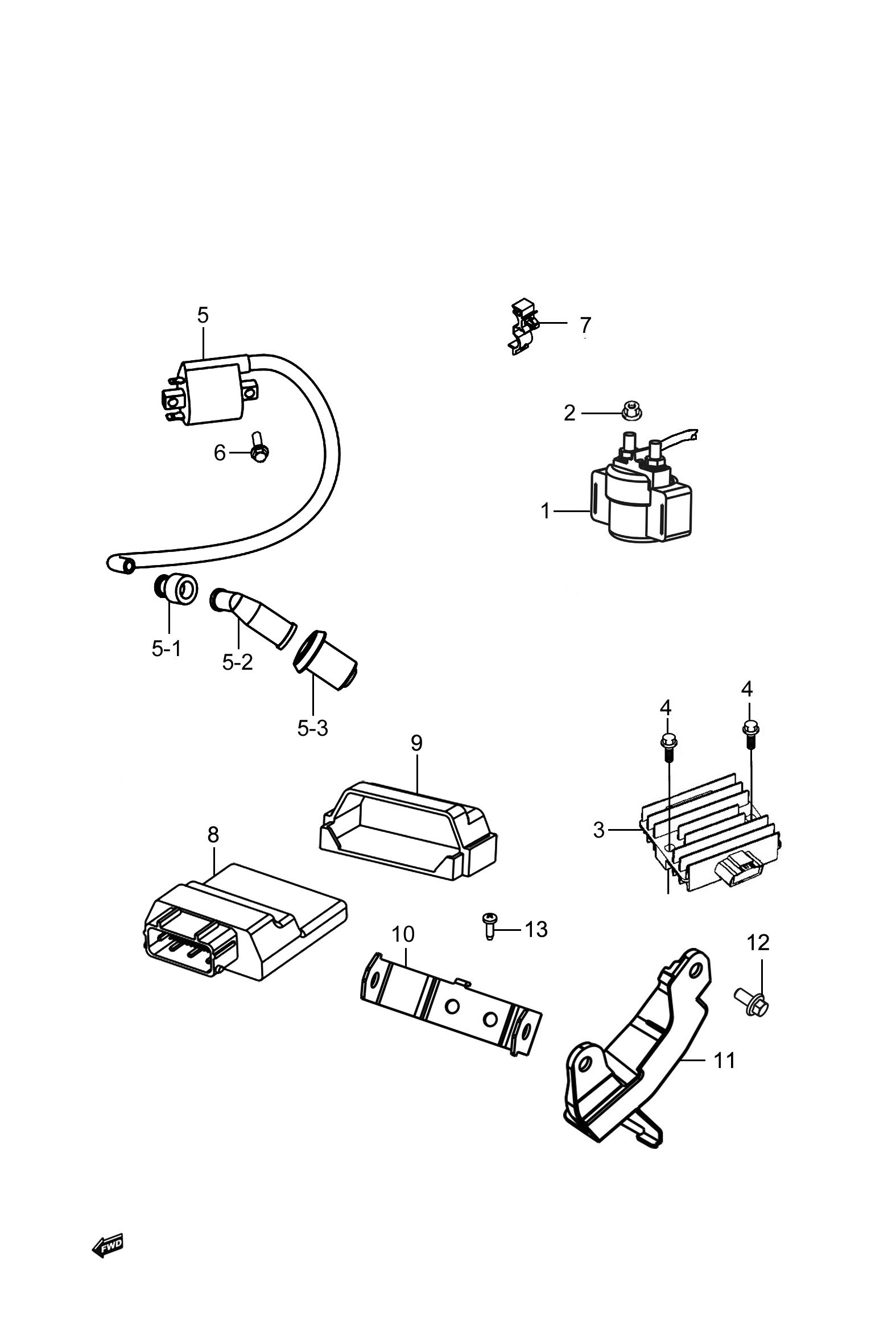

2023 豪爵 AFR AFR125 脚启动 电器组 exploded diagram
电器组 · 1

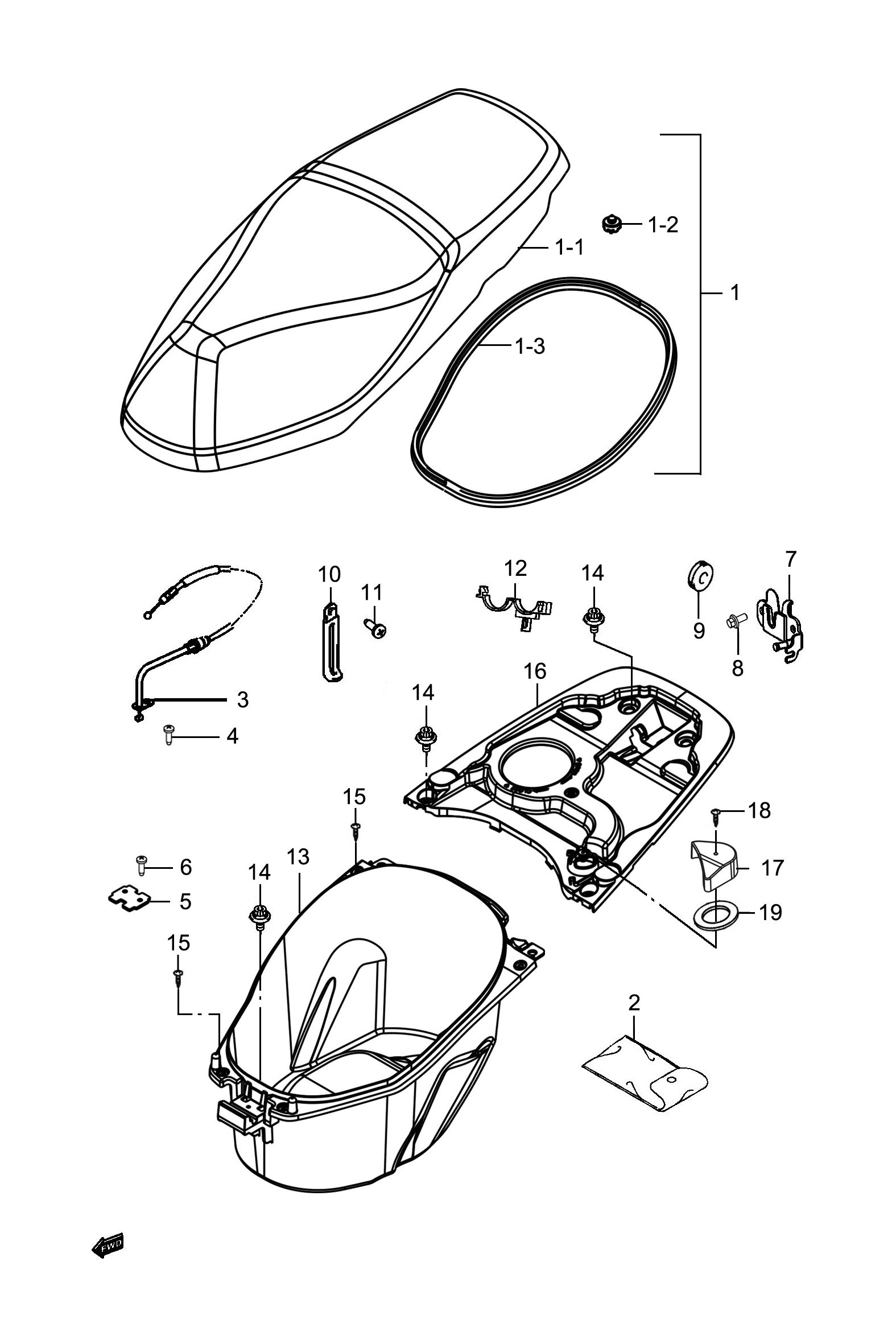

2023 豪爵 AFR AFR125 脚启动 座垫组 exploded diagram
座垫组 · 1

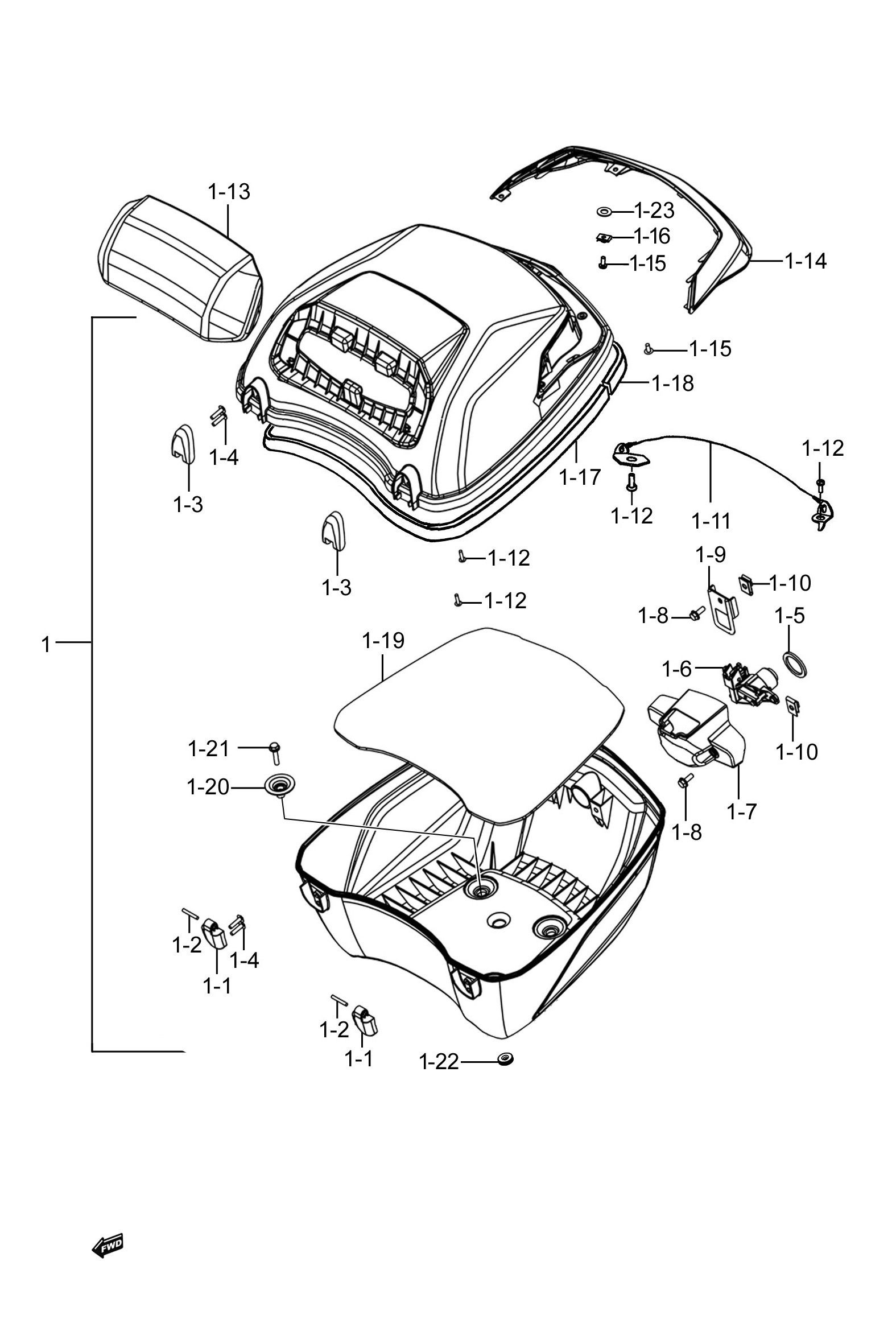

2023 豪爵 AFR AFR125 脚启动 尾箱组 exploded diagram
尾箱组 · 1

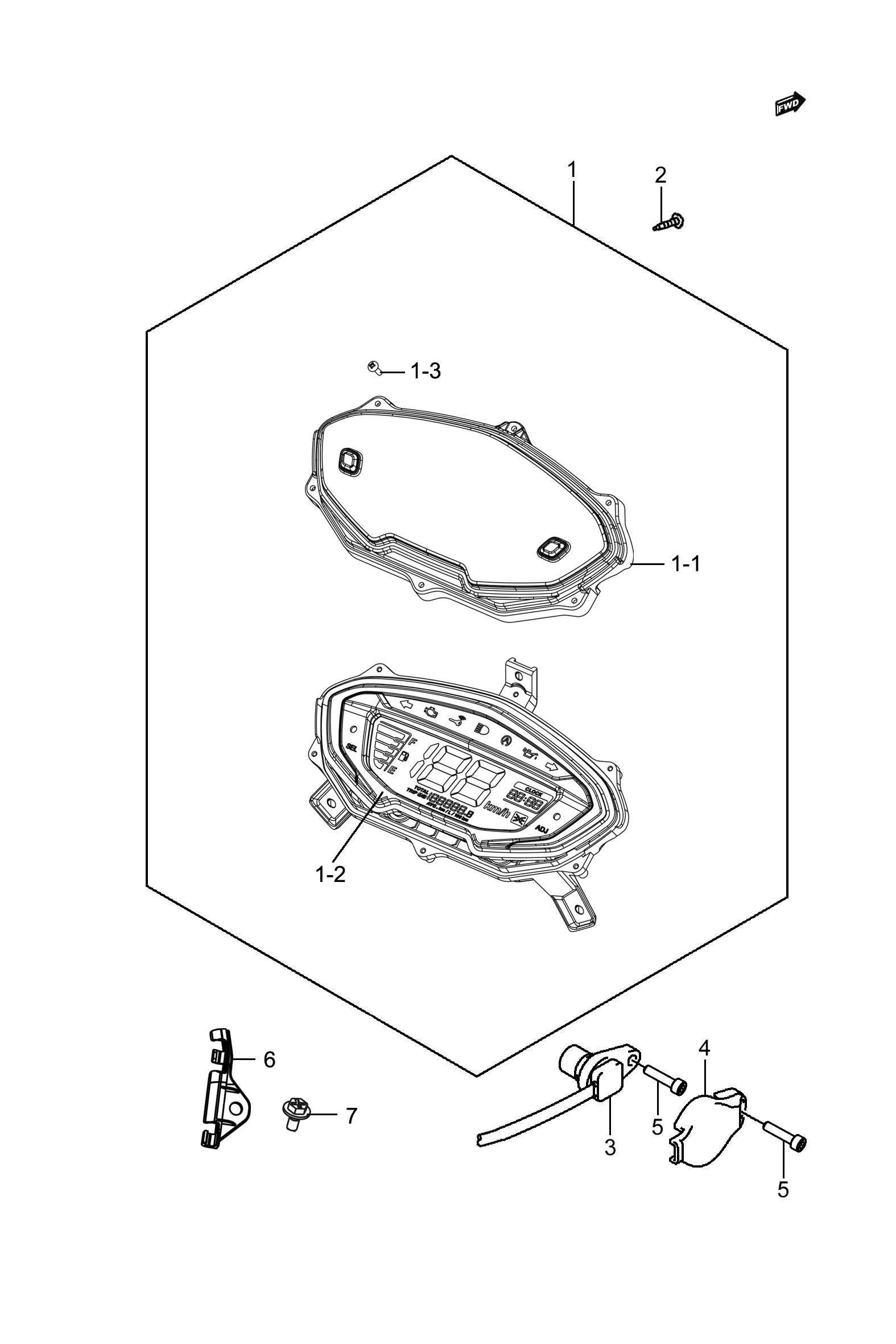

2023 豪爵 AFR AFR125 脚启动 仪表组 exploded diagram
仪表组 · 1
