Verified fitment — 25 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (25)
- 2024 豪爵 ADX ADX125
- 2024 豪爵 ADX ADX125
- 2023 豪爵 AFR AFR125
- 2023 豪爵 AFR AFR125S ABS版
- 2024 豪爵 USR USR125 PRIME
- 2023 豪爵 AFR AFR125 CBS版
- 2024 豪爵 AFR AFR125S 新款
- 2023 豪爵 AFR AFR125 脚启动
- 2023 豪爵 VX VX125 虎鲨
- 2021 豪爵 UCR UCR125
- 2023 豪爵 UFD UFD125
- 2021 豪爵 USR USR125
- 2023 豪爵 USR USR125 新款
- 2022 豪爵 VD VD125
- 2022 豪爵 VD VD125S
- 2021 豪爵 VF VF125
- 2019 豪爵 新悦星
- 2025 豪爵 AFR AFR125X 双启 ABS 快拆尾箱 碳钢护杠
- 2025 豪爵 AFR AFR125X 电启 ABS 快拆尾箱 碳钢护杠
- 2025 豪爵 AFR AFR125X 电启 ABS 扶手
- 2019 豪爵 DR DR160
- 2020 豪爵 M M-Boy 萌哥
- 豪爵 M M-Girl 萌妹
- 2019 豪爵 Super Eagle 超级鹰
- 2021 豪爵 Super Eagle 超级鹰

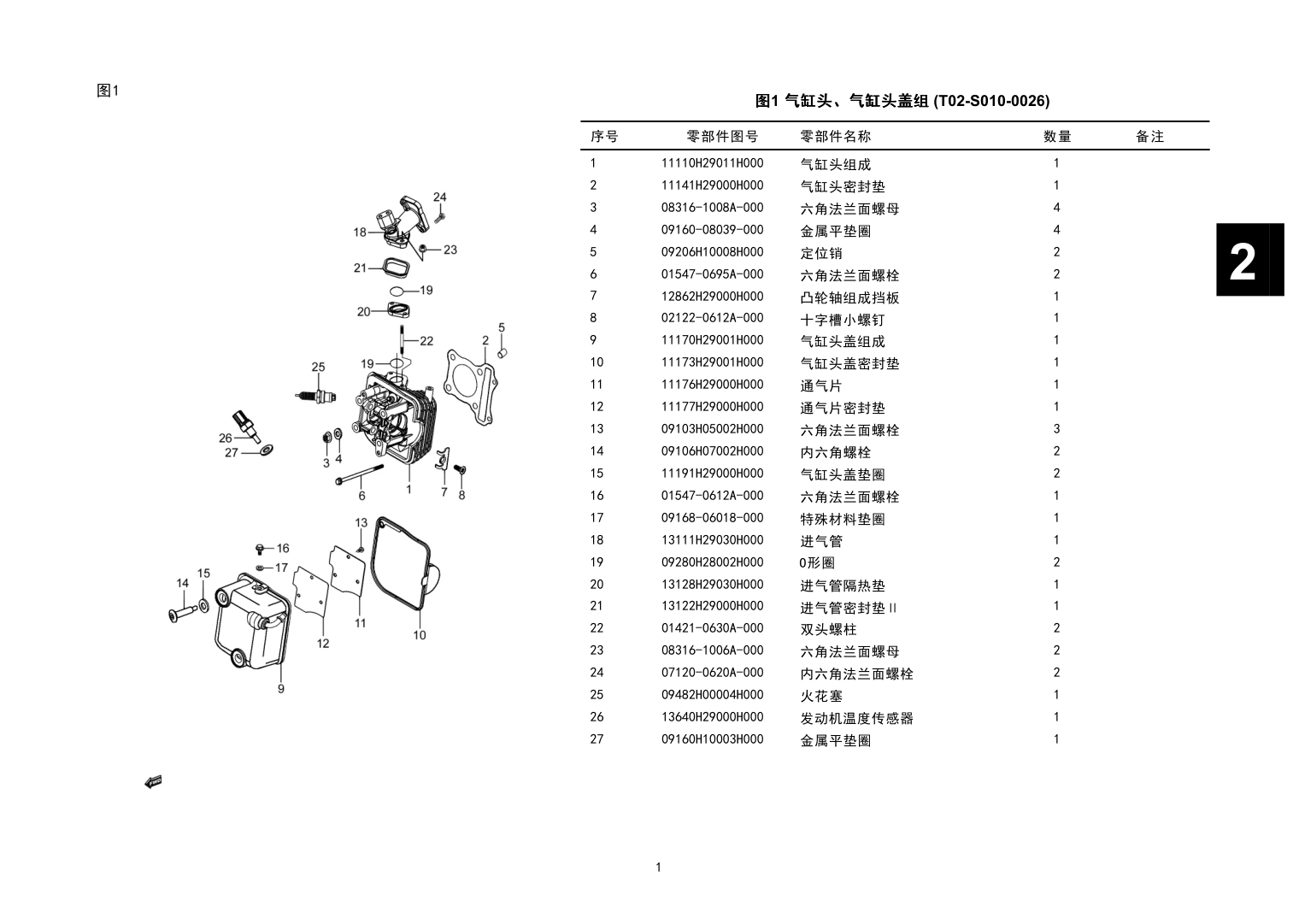

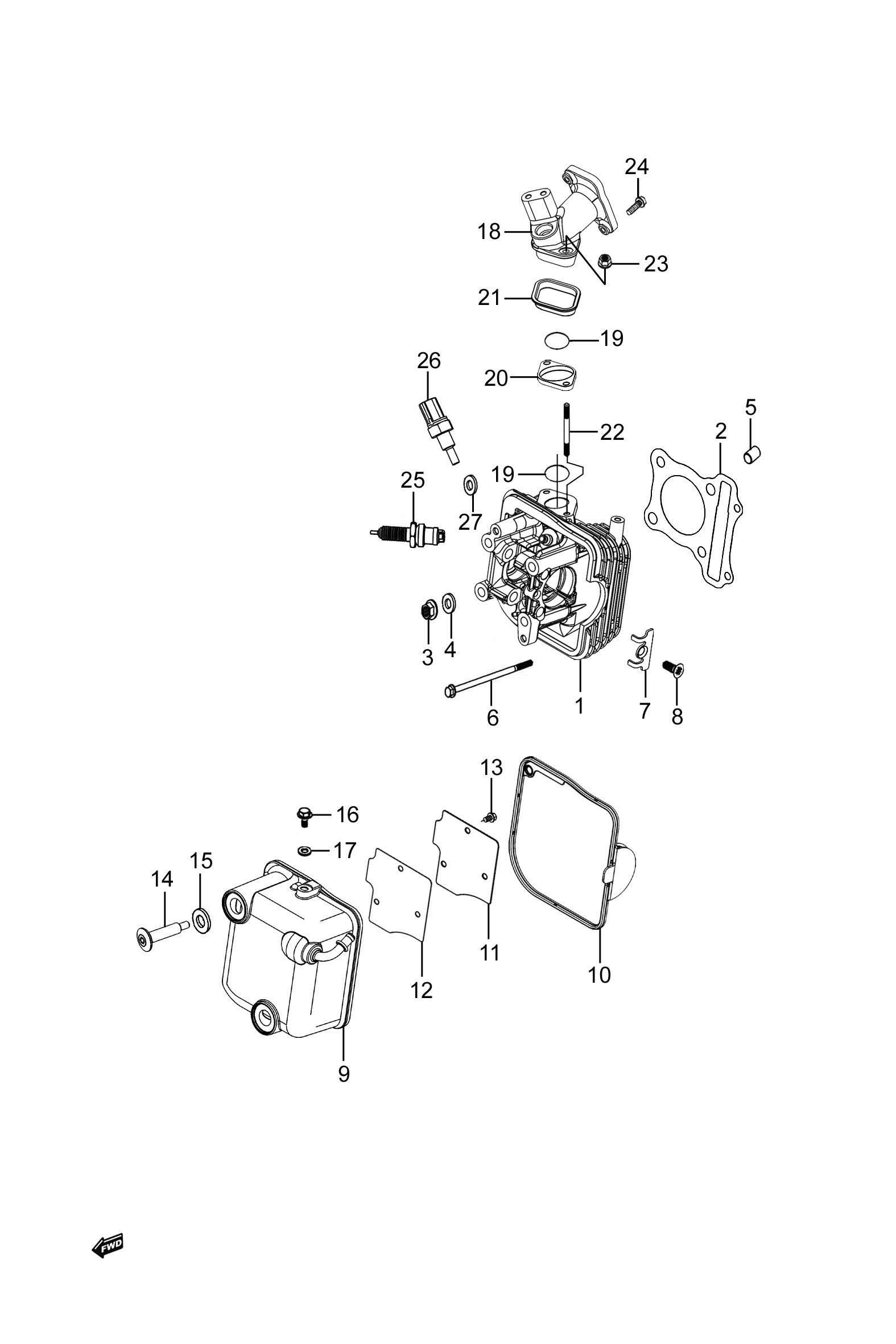

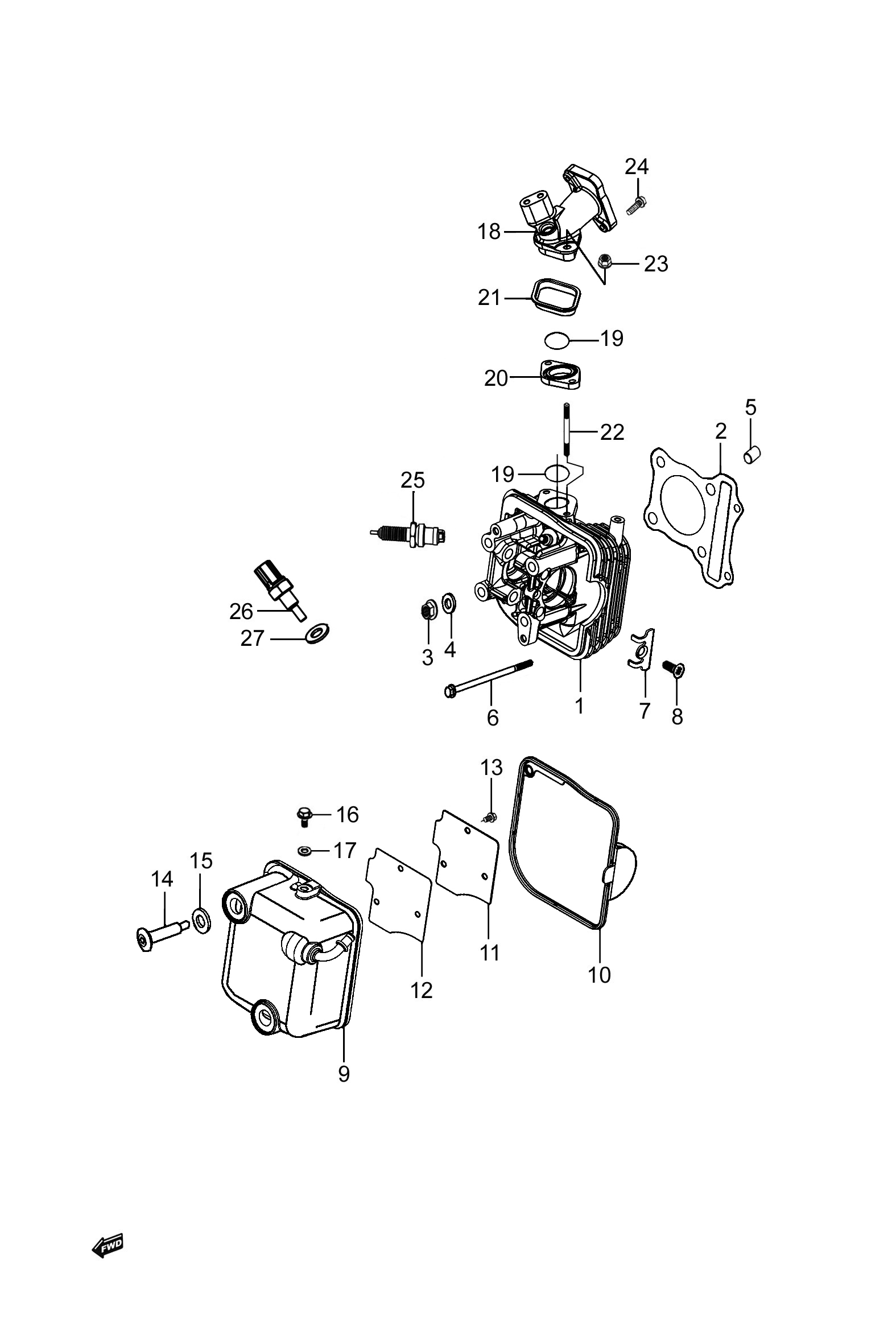

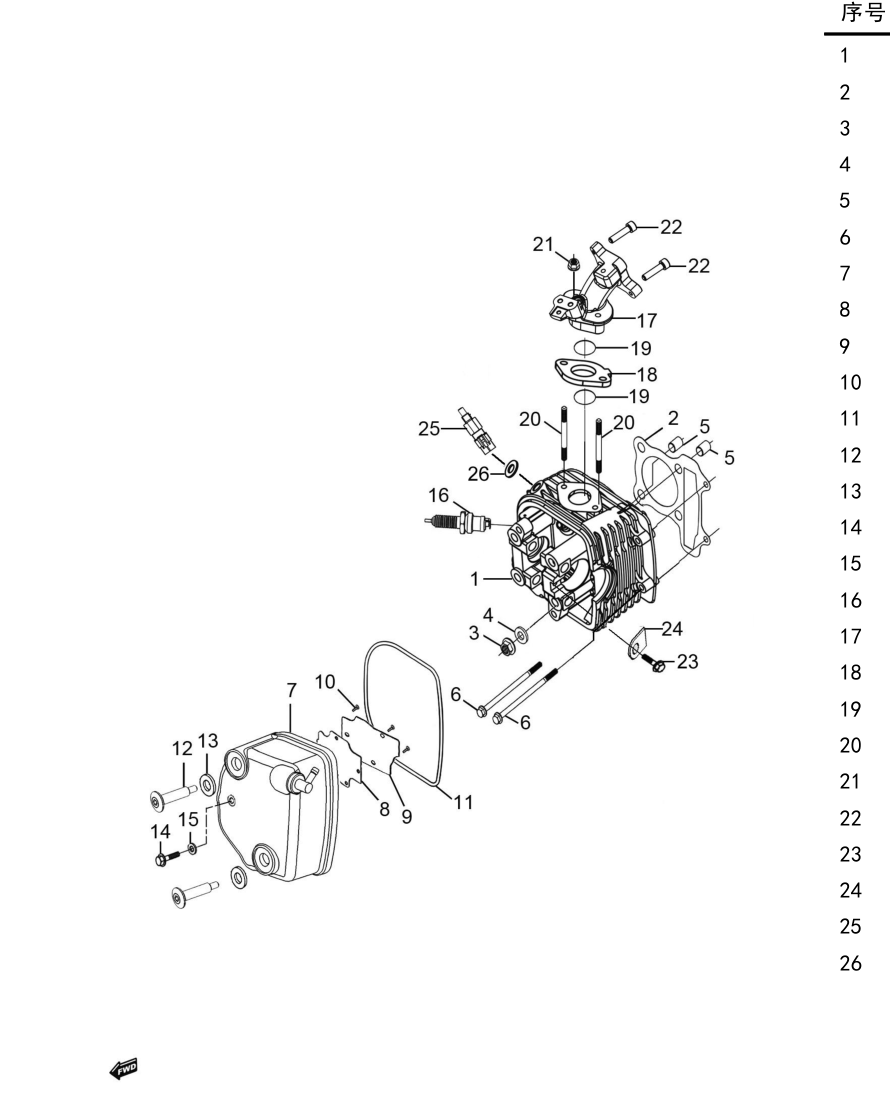

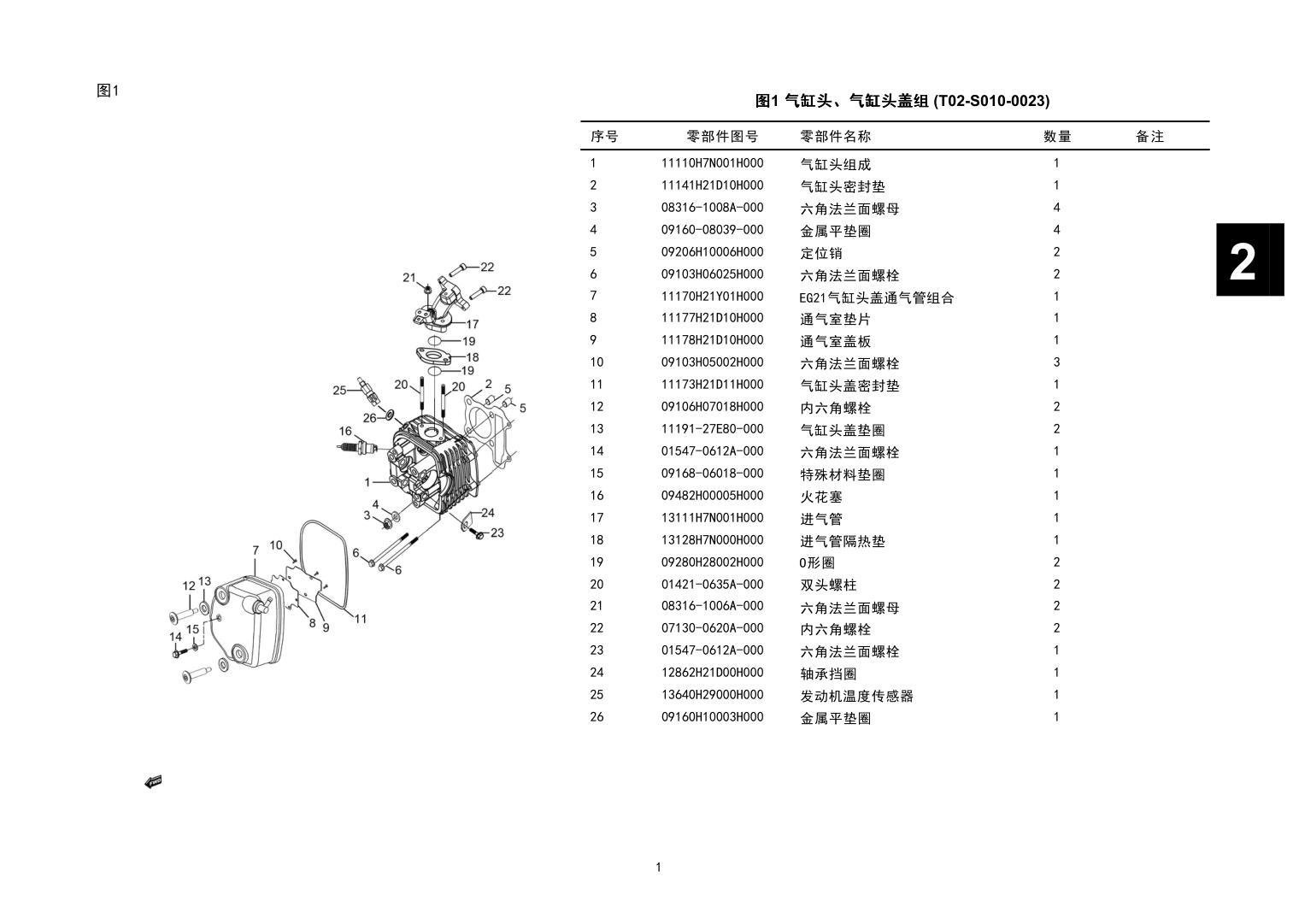

Location in exploded diagrams












Other parts on this diagram — 气缸头、气缸头盖组
- #1 11110H29011H000 — 气缸头组成
- #2 11141H29000H000 — 气缸头密封垫
- #5 09206H10008H000 — 定位销
- #6 01547-0695A-000 — 六角法兰面螺栓
- #7 12862H29000H000 — 凸轮轴组成挡板
- #8 02122-0612A-000 — 十字槽小螺钉
- #9 11170H29001H000 — 气缸头盖组成
- #10 11173H29001H000 — 气缸头盖密封垫
- #11 11176H29000H000 — 通气片
- #12 11177H29000H000 — 通气片密封垫
- #13 01550-0510A-000 — 六角法兰面螺栓
- #14 09106H07002H000 — 内六角螺栓
- #20 13128H7A200H000 — 进气管隔热垫
- #21 13122H29000H000 — 进气管密封垫Ⅱ
- #22 01421-0630A-000 — 双头螺柱
- #23 08316-1006A-000 — 六角法兰面螺母
- #24 07120-0620A-000 — 内六角法兰面螺栓
- #25 09482H00004H000 — 火花塞
- #27 09160H10003H000 — 金属平垫圈
- #15 11191H29000H000 — 气缸头盖垫圈
- #16 01547-0612A-000 — 六角法兰面螺栓
- #17 09168-06018-000 — 特殊材料垫圈
- #18 13111H29000H000 — 进气管
- #19 09280H28002H000 — O形圈
