2023 豪爵 AFR AFR125S ABS版 — Engine parts

CN market144 genuine parts12 diagrams

Subgroups

Crankcase & Crankshaft · 56 Cylinder Head & Parts · 54 Seals & Gaskets · 44 Lubrication System · 6 Belt/Chain Drive · 18 Engine Hardware · 164

Part numbers

Every genuine engine part fitted to the 2023 豪爵 AFR AFR125S ABS版. Each number opens its cross-reference & fitment page.

Part number	Description	Diagram	Price

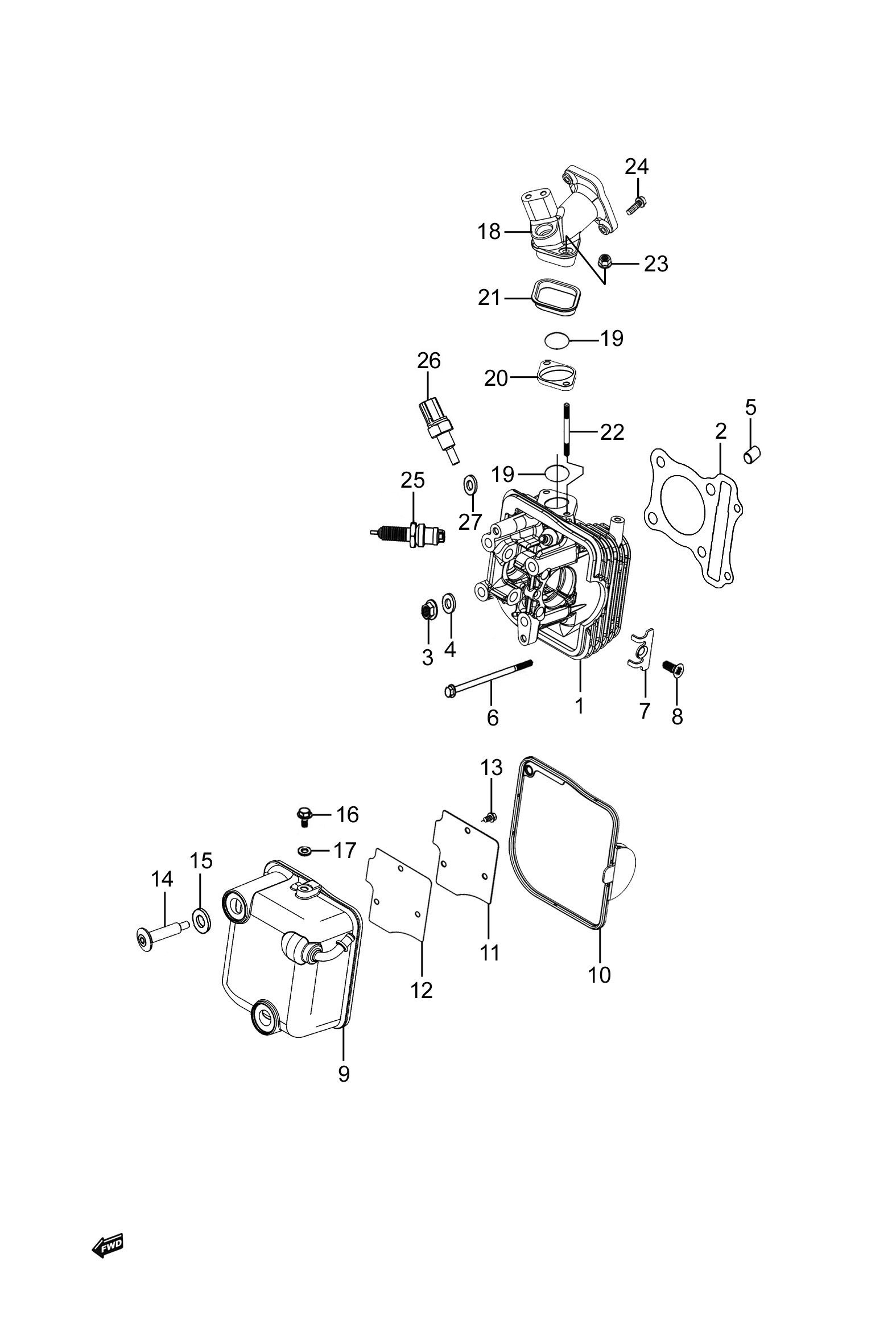

09280H28002H000	O形圈	气缸头、气缸头盖组	Enquire
01421-0630A-000	双头螺柱	气缸头、气缸头盖组	Enquire

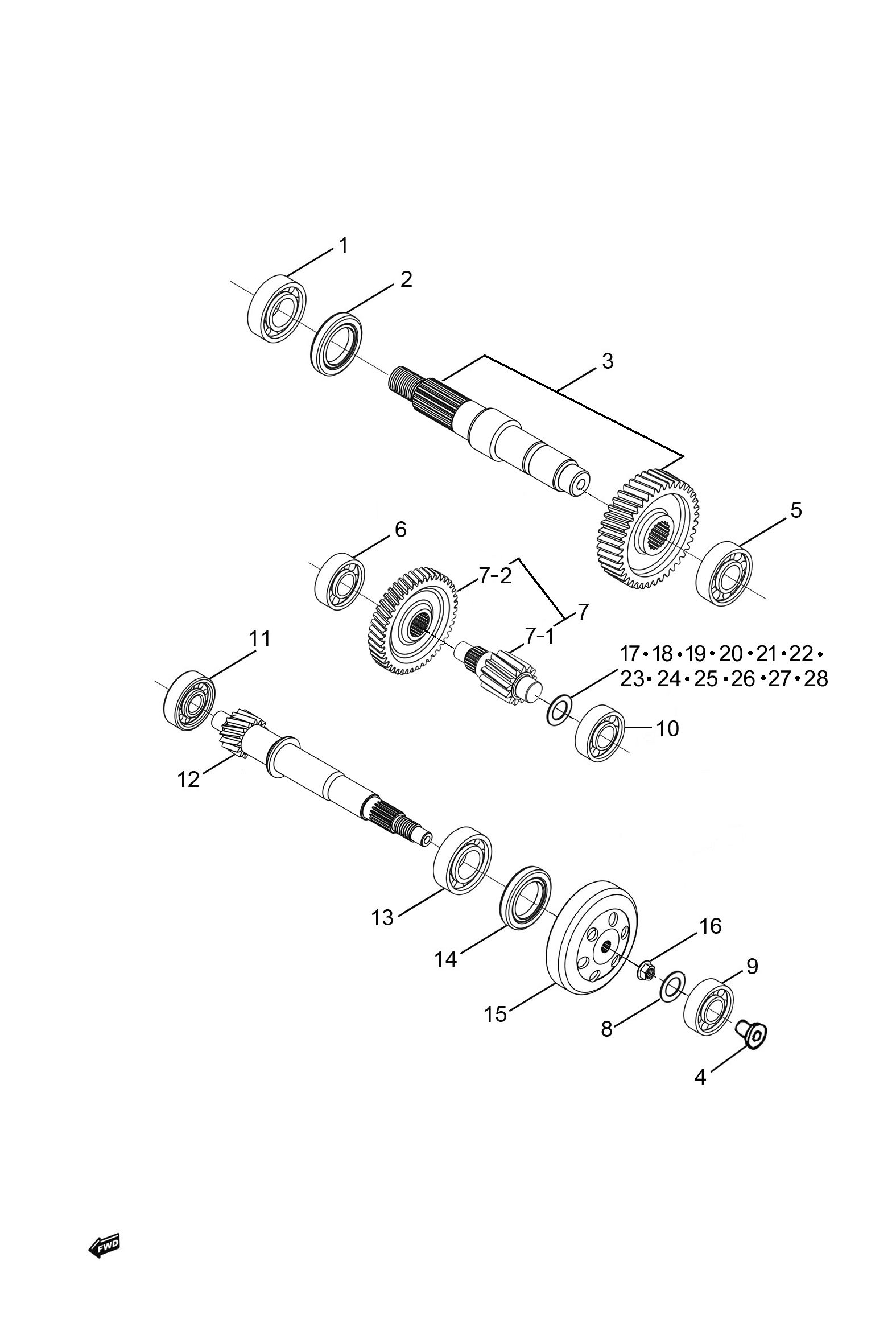

09262-22051-000	球形轴承	变速器组Ⅱ	Enquire

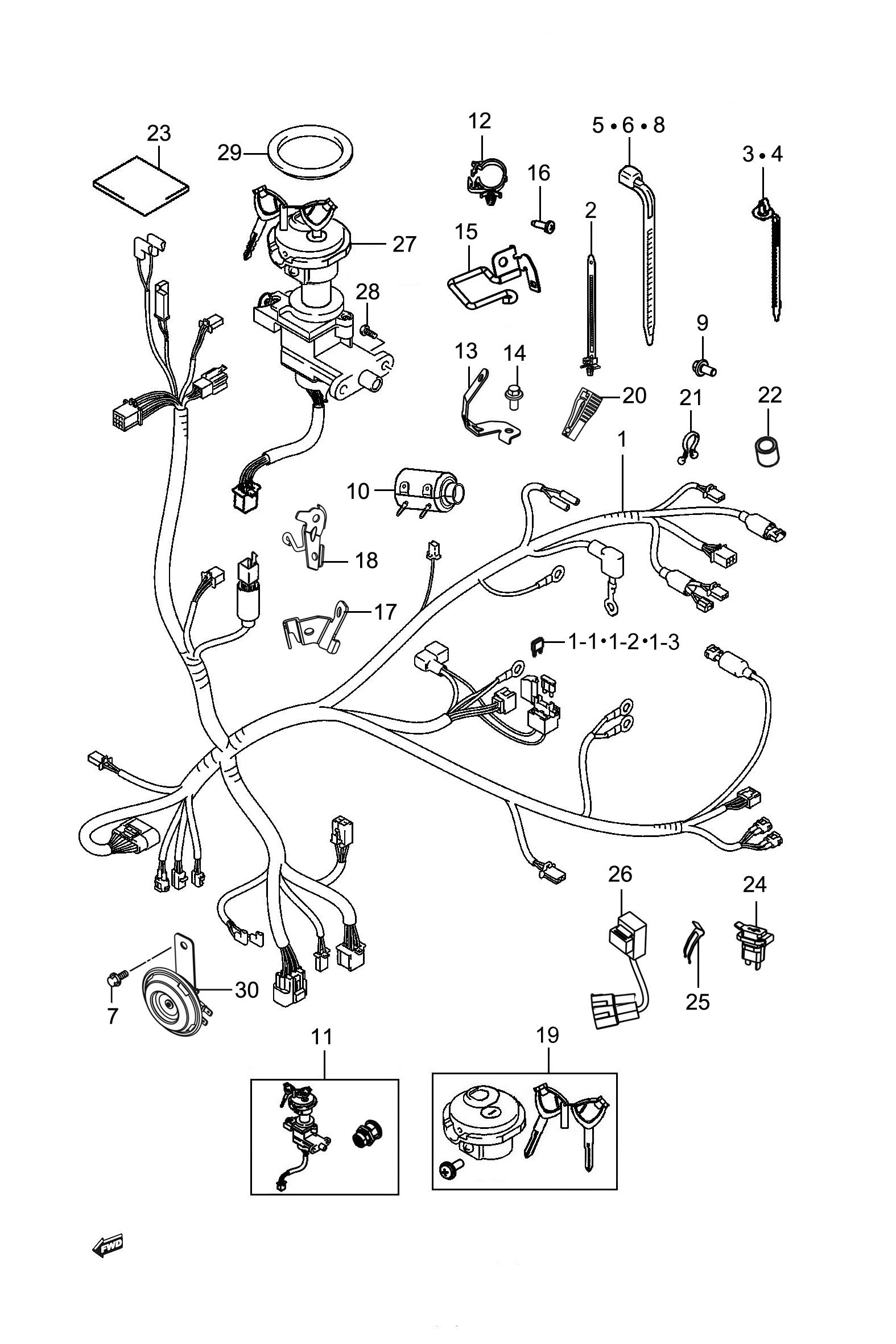

36619H7W010H000	导线夹支架	车体导线组	Enquire

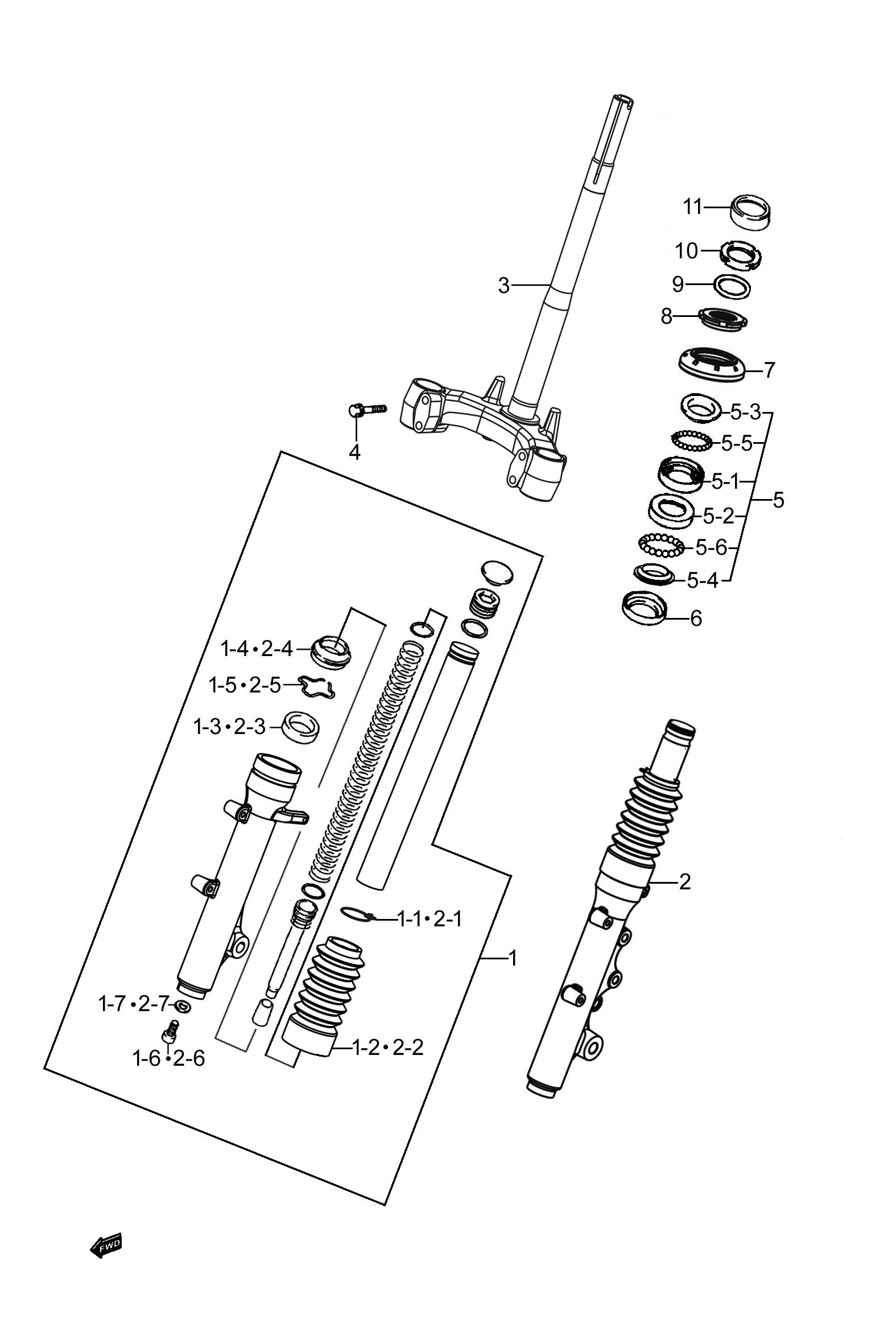

51174H12730H000	卡簧	前叉组	Enquire
13420H86Y00H000	怠速控制阀组合	节气门组	Enquire
13440H86Y00H000	可变电阻器组合	节气门组	Enquire
33652H79201H000	蓄电池保护垫	蓄电池组	Enquire
36651-26H10-000	导线夹	车体导线组	Enquire
03541-0516B-000	十字槽自攻螺钉	护杠组	Enquire
11110H29011H000	气缸头组成	气缸头、气缸头盖组	Enquire
09206H10008H000	定位销	气缸头、气缸头盖组	Enquire
01547-0695A-000	六角法兰面螺栓	气缸头、气缸头盖组	Enquire
12862H29000H000	凸轮轴组成挡板	气缸头、气缸头盖组	Enquire
02122-0612A-000	十字槽小螺钉	气缸头、气缸头盖组	Enquire
11170H29001H000	气缸头盖组成	气缸头、气缸头盖组	Enquire
11173H29001H000	气缸头盖密封垫	气缸头、气缸头盖组	Enquire
11176H29000H000	通气片	气缸头、气缸头盖组	Enquire
09103H05002H000	六角法兰面螺栓	气缸头、气缸头盖组	Enquire
09106H07002H000	内六角螺栓	气缸头、气缸头盖组	Enquire
11191H29000H000	气缸头盖垫圈	气缸头、气缸头盖组	Enquire
01547-0612A-000	六角法兰面螺栓	气缸头、气缸头盖组	Enquire
07120-0620A-000	内六角法兰面螺栓	气缸头、气缸头盖组	Enquire
09482H00004H000	火花塞	气缸头、气缸头盖组	Enquire
13640H29000H000	发动机温度传感器	气缸头、气缸头盖组	Enquire
11210H29000H000	气缸体组成	气缸体组	Enquire
09108-08272-000	双头螺柱	气缸体组	Enquire
09206H10007H000	定位销	气缸体组	Enquire

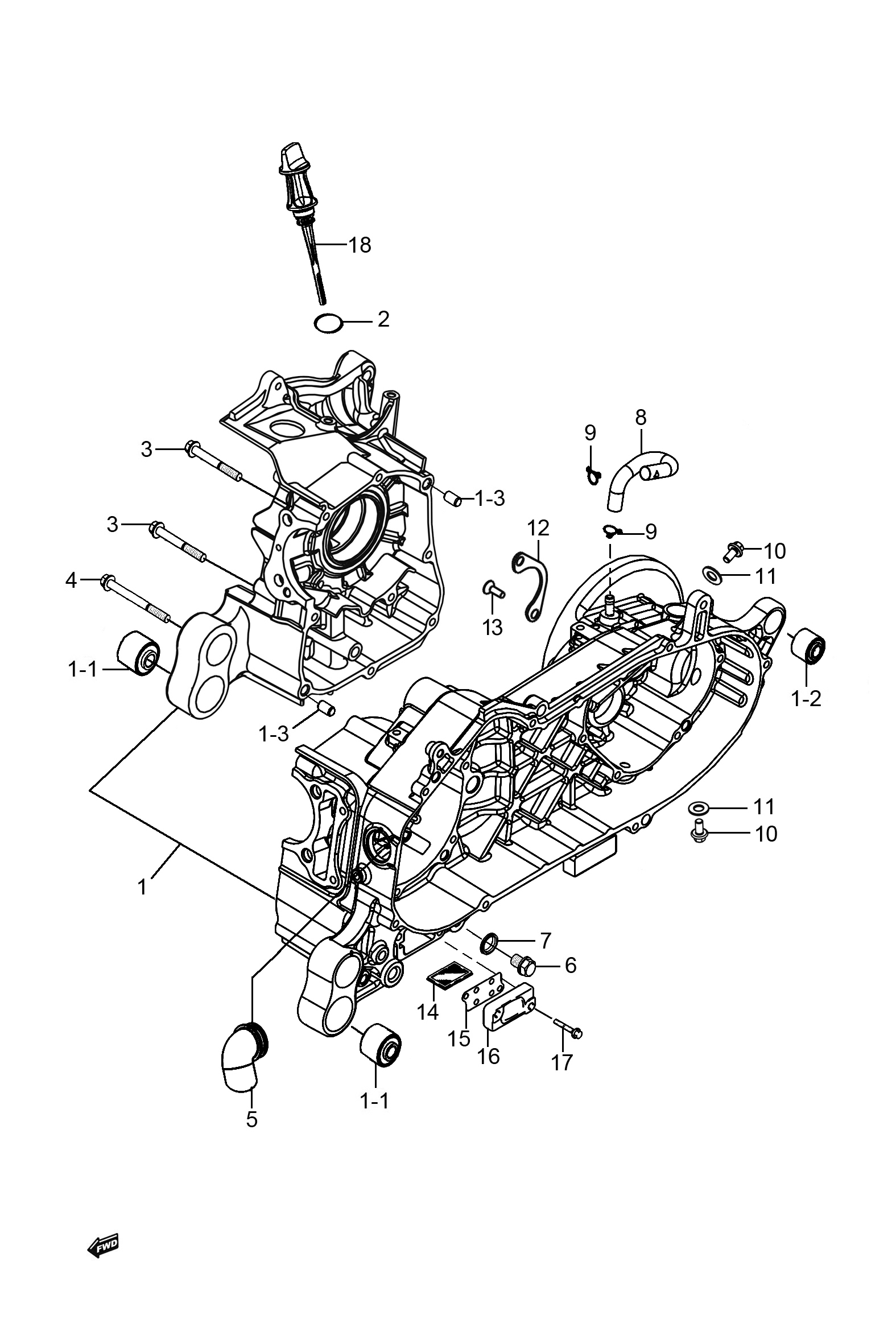

11315H29001H000	发动机安装衬套	曲轴箱组	Enquire
09319H08002H000	衬套	曲轴箱组	Enquire
09206H08004H000	定位销	曲轴箱组	Enquire
09280-17003-000	O形密封圈	曲轴箱组	Enquire
01547-0650A-000	六角法兰面螺栓	曲轴箱组	Enquire
11325H29000H000	曲轴箱通气管	曲轴箱组	Enquire
01500-1016A-000	六角头螺栓	曲轴箱组	Enquire
09401H10301H000	卡箍	曲轴箱组	Enquire
01550-0812A-000	六角法兰面螺栓	曲轴箱组	Enquire
24751-11E00-000	后轮轴轴承挡板	曲轴箱组	Enquire
02122-0616A-000	十字槽小螺钉	曲轴箱组	Enquire
16520-09420-000	机油滤网组成	曲轴箱组	Enquire
01547-0620A-000	.BOLT	曲轴箱组	Enquire
11971H29010H000	机油标尺	曲轴箱组	Enquire

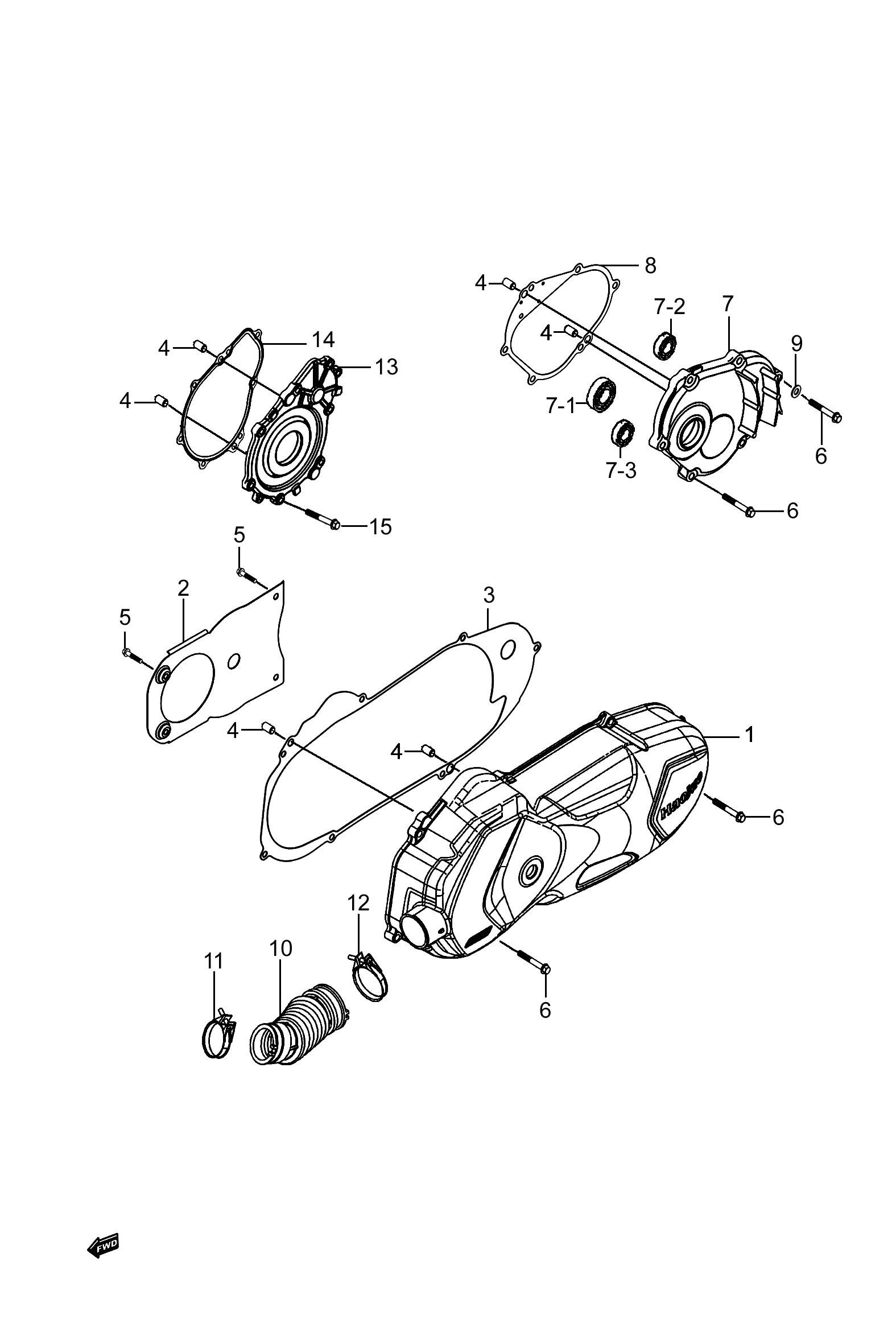

11430H29Y14H000	齿轮箱盖组合	曲轴箱盖组	Enquire
09262H20006H000	球形轴承	曲轴箱盖组	Enquire
08110-62030-000	滚珠轴承	曲轴箱盖组	Enquire
09262H15004H000	球形轴承	曲轴箱盖组	Enquire
11484H29000H000	齿轮箱盖密封垫	曲轴箱盖组	Enquire
09402-48208-000	焊耳卡箍(圆形)	曲轴箱盖组	Enquire
12200H29021H000	曲轴总成	曲轴组	Enquire
09420H04001H000	半圆键	曲轴组	Enquire
09283H20005H000	油封	曲轴组	Enquire
09283H25013H000	油封	曲轴组	Enquire
09262-35080-000	向心球轴承	曲轴组	Enquire
09181H19001H000	调整垫片	起动离合器组	Enquire
09280H16014H000	O形圈	起动离合器组	Enquire
09262H20005H000	球形轴承	起动离合器组	Enquire

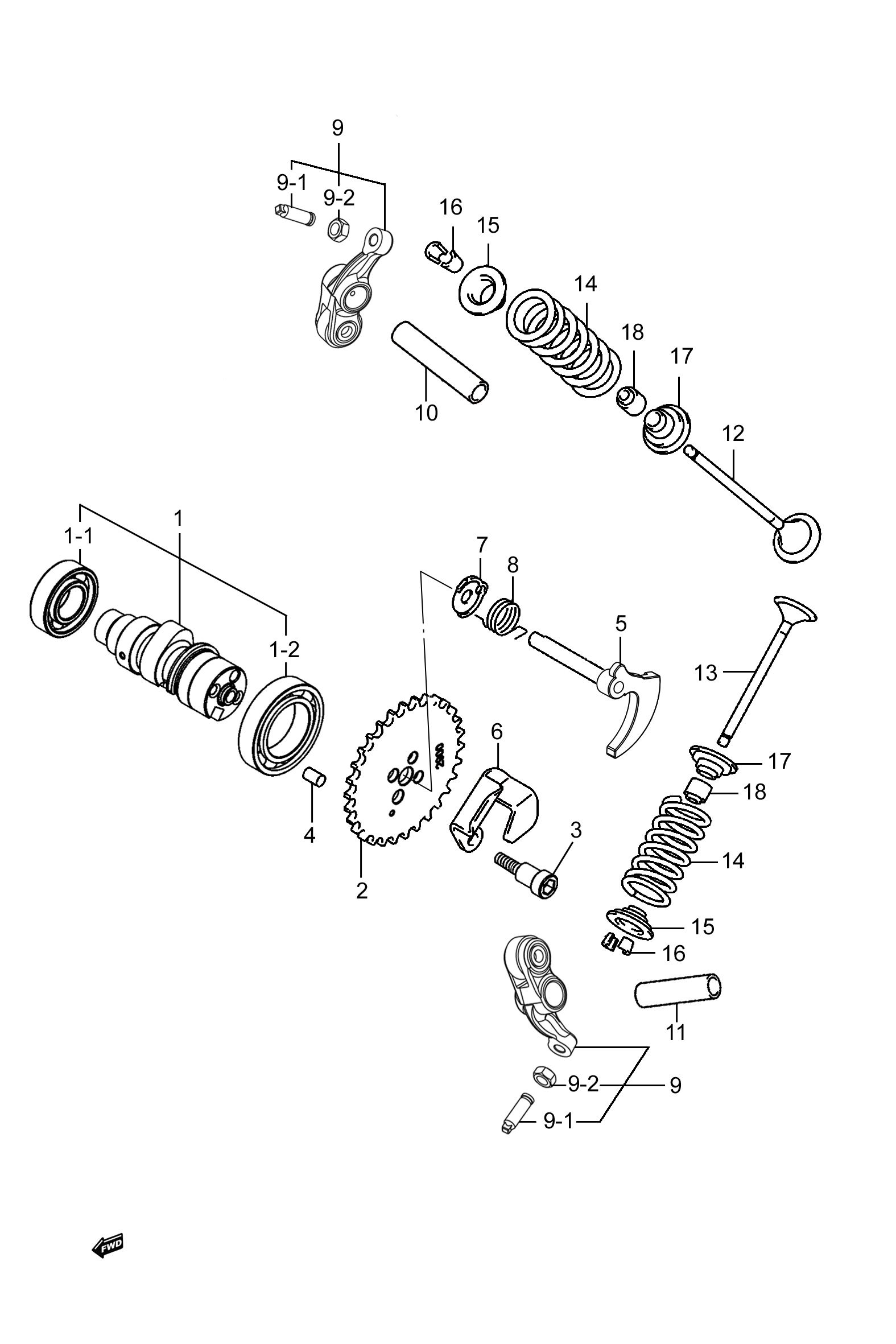

12710H29003H000	凸轮轴组成	凸轮摇臂、气门组	Enquire
09262-15L04-000	球形轴承	凸轮摇臂、气门组	Enquire
08113-69050-000	滚珠轴承	凸轮摇臂、气门组	Enquire
12741H29000H000	凸轮轴链轮	凸轮摇臂、气门组	Enquire
12742H29000H000	凸轮轴链轮螺栓	凸轮摇臂、气门组	Enquire
09261-05005-000	滚针	凸轮摇臂、气门组	Enquire
12950H29000H000	减压凸轮组成	凸轮摇臂、气门组	Enquire
12954-09G10-000	减压凸轮挡片	凸轮摇臂、气门组	Enquire
12842H29000H000	挺杆调节螺钉	凸轮摇臂、气门组	Enquire
12911H29000H000	进气阀	凸轮摇臂、气门组	Enquire
12912H29000H000	排气阀	凸轮摇臂、气门组	Enquire
12932-36H00-000	气阀锁夹	凸轮摇臂、气门组	Enquire
09289H05004H000	油封	凸轮摇臂、气门组	Enquire
12812H29000H000	张紧器螺栓	凸轮链条组	Enquire
12830H29Y00H000	张紧器调节装置组合	凸轮链条组	Enquire
15710H29000H000	喷油器总成	节气门组	Enquire
15714H29010H000	喷油器支架	节气门组	Enquire
15715H7A200H000	隔音套Ⅱ	节气门组	Enquire
15712H29000H000	喷油器下密封圈	节气门组	Enquire
15719H29001H000	隔音套	节气门组	Enquire
09401H09201H000	卡箍	燃油汽化组	Enquire
09401H07201H000	卡箍	燃油汽化组	Enquire
13903H82100H000	卡簧	空滤器组	Enquire
09401H10401H000	卡箍	空滤器组	Enquire
09401H14401H000	卡箍	空滤器组	Enquire
09401H21401H000	卡箍	空滤器组	Enquire
02122-0625A-000	十字槽埋头小螺钉	机油泵组	Enquire
13258H29000H000	O形圈	机油泵组	Enquire
16331H29000H000	油泵从动齿轮	机油泵组	Enquire
16421-20E00-000	油泵从动齿轮定位销	机油泵组	Enquire
09383-05001-000	E形环	机油泵组	Enquire
01547-0680A-000	六角法兰面螺栓	机油泵组	Enquire
17135H29000H000	正时观察孔塞	冷却风扇组	Enquire
17122H29000H000	气缸通风罩镶条	冷却风扇组	Enquire
09132H05004H000	自攻螺钉	冷却风扇组	Enquire
09283H27006H000	油封	变速器组Ⅱ	Enquire
09262H12010H000	球形轴承	变速器组Ⅱ	Enquire
09262H15008H000	球形轴承	变速器组Ⅱ	Enquire
33510H29010H000	火花塞帽总成	电器组	Enquire
33541H29011H000	火花塞密封罩	电器组	Enquire
02142-0510A-000	SCREW	电器组	Enquire
34997H7V000H000	速度表传感器线夹	仪表组	Enquire
35151-21J00-000	前照灯螺钉	前照灯组	Enquire
09136H04003H000	平垫螺钉组合	转向灯组	Enquire
02142-0612A-000	十字槽球头小螺钉	车体导线组	Enquire
36619H7V010H000	导线夹支架	车体导线组	Enquire
36619H7V001H000	导线夹支架	车体导线组	Enquire
09408-00021-000	线夹	车体导线组	Enquire
44256H12910H000	隔垫	车体导线组	Enquire
35128H7U000H000	卡簧	车体导线组	Enquire
09139-06048-000	特殊形状的螺钉	车体导线组	Enquire
03541-0416B-000	十字槽自攻螺钉	护罩组	Enquire
09139H06030H000	特殊形状螺钉	护罩组	Enquire
09127H06015H000	十字槽半沉头小螺钉	车把管组	Enquire
58627H7W002H000	油门拉索线夹	车把管组	Enquire
09125H05003H000	十字槽小螺钉	手把开关组	Enquire
02112-0412B-000	十字槽小螺钉	手把开关组	Enquire
02142-0512B-000	十字槽小螺钉	手把前罩组	Enquire
02112-0510A-000	十字槽盘头小螺钉	座垫组	Enquire
09404-06429-000	有孔线夹片	座垫组	Enquire
92125-33GC0-000	前货箱盖内衬板安装螺钉	座垫组	Enquire
51147H7Y000H000	螺钉	前叉组	Enquire
51148-05320-000	密封圈	前叉组	Enquire
51600H7DY00H000	转向轴承组合	前叉组	Enquire
51611H2A201H000	上转向轴承内座圈	前叉组	Enquire
51612H7D000H000	下转向轴承内座圈	前叉组	Enquire
51621H2A200H000	上转向轴承外座圈	前叉组	Enquire
51622H7D000H000	转向轴承下外座圈	前叉组	Enquire
09285H18001H000	油封	前轮组	Enquire
09180H12015H000	O型密封圈Ⅱ	后轮组	Enquire
54443H85300H000	制动凸轮防尘油封	后轮组	Enquire
09139H06006H000	特殊形状螺钉	消声器组	Enquire
09139H06016H000	特殊形状螺钉	消声器组	Enquire
01421-0816A-000	双头螺柱	消声器组	Enquire
31156H29000H000	O形密封圈	起动电机组	Enquire
31156H29010H000	O形密封圈	起动电机组	Enquire
31156H29020H000	O形密封圈	起动电机组	Enquire
51644H7D001H000	转向柱下密封圈	前叉组	Enquire
09125H06002H000	十字槽小螺钉	凸轮链条组	Enquire
09280H09011H000	O形圈	凸轮链条组	Enquire
13251H7A230H000	O形圈	节气门组	Enquire
09262H15017H000	球形轴承	变速器组Ⅰ	Enquire
09263H20002H000	滚针轴承	变速器组Ⅰ	Enquire
09280H39001H000	O形圈	变速器组Ⅰ	Enquire
09285H34002H000	油封	变速器组Ⅰ	Enquire
09262H12013H000	球形轴承	变速器组Ⅱ	Enquire
09283-20067-000	油封	变速器组Ⅱ	Enquire
15827H7M000H000	保护套	燃油泵组	Enquire
