2023 铃木(轻骑铃木) UY UY125 LED款Engine parts

CN market106 genuine parts12 diagrams

Subgroups

Crankcase & Crankshaft · 15Cylinder Head & Parts · 14Seals & Gaskets · 15Lubrication System · 4Belt/Chain Drive · 19Engine Hardware · 57

Part numbers

Every genuine engine part fitted to the 2023 铃木(轻骑铃木) UY UY125 LED款. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
12227-10K10-000SEAL, CRANKSHAFT OIL RH曲柄Enquire
02112C0610AW000SCREW鞍座Enquire
03541C0516BW000SCREWREAR LEG SHIELDEnquire
08332C1104AW000.E RINGREAR LEG SHIELDEnquire
03541C0416BW000SCREWREAR LEG SHIELDEnquire
03541C0412BW000SCREW 14 48291C32GH0W000 CLIP,COVER & LEG FRONT 1FRAME COVER(UY125T-A)Enquire
92125Q45K00W000SCREW,FRAME COVER PANELFRAME COVER(UY125T-A)Enquire
03241C0412BW000SCREW,LID MAINTENANCE 14 48291C32GH0W000 CLIP,COVER & LEG FRONT 1FRAME COVER(UY125T-A)Enquire
56322Q45KA0W000COVER,METERHANDLE COVEREnquire
11110C08K50W000HEAD CYLINDER汽缸头Enquire
09280C26015W000O RING (D:2.4,ID:25.7)汽缸头Enquire
01421C0625AW000STUD BOLT汽缸头Enquire
11210-10K00-0F0CYLINDER (YELLOW)汽缸Enquire
09108-08302-000STUD BOLT (L:192)汽缸Enquire
09206C10018W000PIN (8.2X10X13)汽缸Enquire
01550C0812AW000BOLT汽缸Enquire
11315C33G50W000.BUSH, ENGINE MTG 3 CRANKCASE SET, LH 1箱体Enquire
01547-0690A-000BOLT箱体Enquire
11430C39J70W000COVER SET, GEAR BOX箱体Enquire
12227-10K00-000SEAL, CRANKSHAFT OIL LH曲柄Enquire
09262C35106W000BEARING (35X72X17)曲柄Enquire
09167-22030-000WASHER启动离合器Enquire
09181-22018-000WASHER启动离合器Enquire
12710-10K00-000CAMSHAFT配气凸轮轴Enquire
08113-60020-000BEARING配气凸轮轴Enquire
12741-10K00-000SPROCKET, CAMSHAFT (NT:34)配气凸轮轴Enquire
12714-34J00-000WASHER, SPROKET配气凸轮轴Enquire
09106C05028W000BOLT (5X15)配气凸轮轴Enquire
09261C05005W000PIN (5X8)配气凸轮轴Enquire
12840-35J10-000ARM, VAVLE ROCKER配气凸轮轴Enquire
12842-34J10-000.SCREW, TAPPET ADJUSTING配气凸轮轴Enquire
01550-0512A-000BOLT配气凸轮轴Enquire
12911-35J00-000VALVE, INTAKE配气凸轮轴Enquire
12912-35J00-000VALVE, EXHAUST配气凸轮轴Enquire
13400C10K01W00018117C10K00W000 BODY ASSY, THROTTLE 2 .STEPPING MOTOR 1 3 ..O RING 1节气阀Enquire
13824-29J00-000.CLIP空滤器Enquire
04221C04069W000PIN机油泵Enquire
16520C09J00W000STRAINER, ENG OIL机油泵Enquire
16523C09J20W000CAP, OIL STRAINER机油泵Enquire
15424C09JB0W000.O RING燃油泵Enquire
03541C0516AW000SCREW冷却风扇Enquire
21214-10K10-000.BEARING, FIXED DRIVEN RH变速器Enquire
21215-10K00-000.BEARING, FIXED DRIVEN LH变速器Enquire
21216-10K00-000.CIRCLIP, FIXED DRIVEN变速器Enquire
21245-33G00-000.O RING, MOVABLE DRIVEN变速器Enquire
21220-41H20-000HOUSING, CLUTCH变速器Enquire
09283C20068W000SEAL, DRIVE SHAFT OIL变速器Enquire
08110C62020W000BEARING RH变速器Enquire
09262C20168W000BEARING (20X47X14) LH变速器Enquire
08113C60010W000BEARING LH变速器Enquire
08113C62010W000BEARING RH变速器Enquire
09262C22042W000BEARING (22X50X14) RH变速器Enquire
09283C27024W000SEAL, AXLE SHAFT OIL变速器Enquire
09262-17054-000BEARING (17X40X12) LH变速器Enquire
24751C09J00W000RETAINER, AXLE SHAFT BEARING变速器Enquire
09160C14053W000WASHER (14.5X22X0.8)反冲启动器Enquire
09380C14004W000CIRCLIP反冲启动器Enquire
31156C12J00W000.O RING启动电机Enquire
31170C12K00W000.WASHER SET启动电机Enquire
31264C05530W000.O RING启动电机Enquire
53112C29J00W000CUSHION, FRONT FENDER电瓶Enquire
02162-0612A-000BOLT电器件Enquire
33510-04H10-000CAP ASSY, SPARK PLUG电器件Enquire
33541-42J00-000SEAL, SPARK PLUG电器件Enquire
09407C10404W000CLAMP速度表Enquire
18567-10K00-000HOSE, CSTR AIR燃油系统Enquire
18569-10K00-000PLUG, CSTR AIR HOSE燃油系统Enquire
18572-10K00-000CLAMP, PURGE HOSE燃油系统Enquire
09169C06082W000WASHER 9 92223C33GA0W000 CAP, HELMET BOX CENTER BOLT 1头盔箱Enquire
01550C0610AW000BOLT车把组合Enquire
02142-0510A-000SCREW车把组合Enquire
01547-0620A-000.BOLT握把Enquire
51189C39JA0W000.CAP 17 51117C33GA0W000 .O RING 1前减震Enquire
51140C26L00W000.TUBE, OUTER LH 20 51153C33GA0W000 .SEAL, OIL 1 21 51156C33GA0W000 .RING, SNAP 1 22 51152C33GA0W000 .BUSH 1 23 51168C33GA0W000 .SPACER, SEAL 1 24 51173C33GA0W000 .SEAL, DUST 1 25 51147C33GA0W000 .BOLT 1 26 51148C33GA0W000 .GASKET 1 27 51110C33GA0W000 .TUBE, INNER 1前减震Enquire
11170C08K50W000COVER, CYLINDER HEAD汽缸头盖Enquire
11173-31K00-000GASKET, CYLINDER HEAD COVER汽缸头盖Enquire
09119C06120W000BOLT汽缸头盖Enquire
11191C27E60W000WASHER, HEAD COVER汽缸头盖Enquire
02112C0510AW000SCREW汽缸头盖Enquire
02112C0612AW000SCREW汽缸头Enquire
13640Q10K00W000SENSOR, ENGINE TEMP汽缸Enquire
09280C17003W000O RING (D:3.1,ID:16.8) 11300C10K00W000 CRANKCASE SET箱体Enquire
09262Q25184W000.BEARING (25X52X15)曲柄Enquire
09263C28052W000BEARING (28X32X17)启动离合器Enquire
09289C05022W000OIL SEAL (4.4X10.5X8.4)配气凸轮轴Enquire
16526C09J00W000PLUG, OIL STRAINER机油泵Enquire
16525C09J00W000O RING机油泵Enquire
34810C45K01W000GAUGE ASSY, FUEL LEVEL SENDER燃油泵Enquire
17136-20E00-000PLUG, COWLING FAN冷却风扇Enquire
02122C0616AW000SCREW变速器Enquire
94421C29J00W000CUSHION, COWLING LOWER电瓶Enquire
09280C12K00W000.O RING启动电机Enquire
09137C05004W000SCREW (5X8)启动电机Enquire
09401C09L02W000CLIP, EVAP HOSE NO.2燃油系统Enquire
09401C10L03W000CLIP, EVAP HOSE NO.1燃油系统Enquire
02142-0510B-000SCREW车把组合Enquire
03541-0620A-000SCREWREAR FENDEREnquire
09482C00621W000SPARK PLUG (CPR7EA-9)汽缸头Enquire
08316C1008AW000NUT汽缸头Enquire
09160-08173-000WASHER (8.5X18X2.3)汽缸头Enquire
09103C06501W000BOLT (6X100)汽缸头Enquire
13128-10K00-000INSULATOR, INTAKE PIPE汽缸头Enquire
13826-39J01-000.CLAMP空滤器Enquire
09407C16402W000CLIP空滤器Enquire
31134C12K00W000.SCREW启动电机Enquire
03241C0516BW000SCREW头盔箱Enquire

Exploded diagrams — Engine

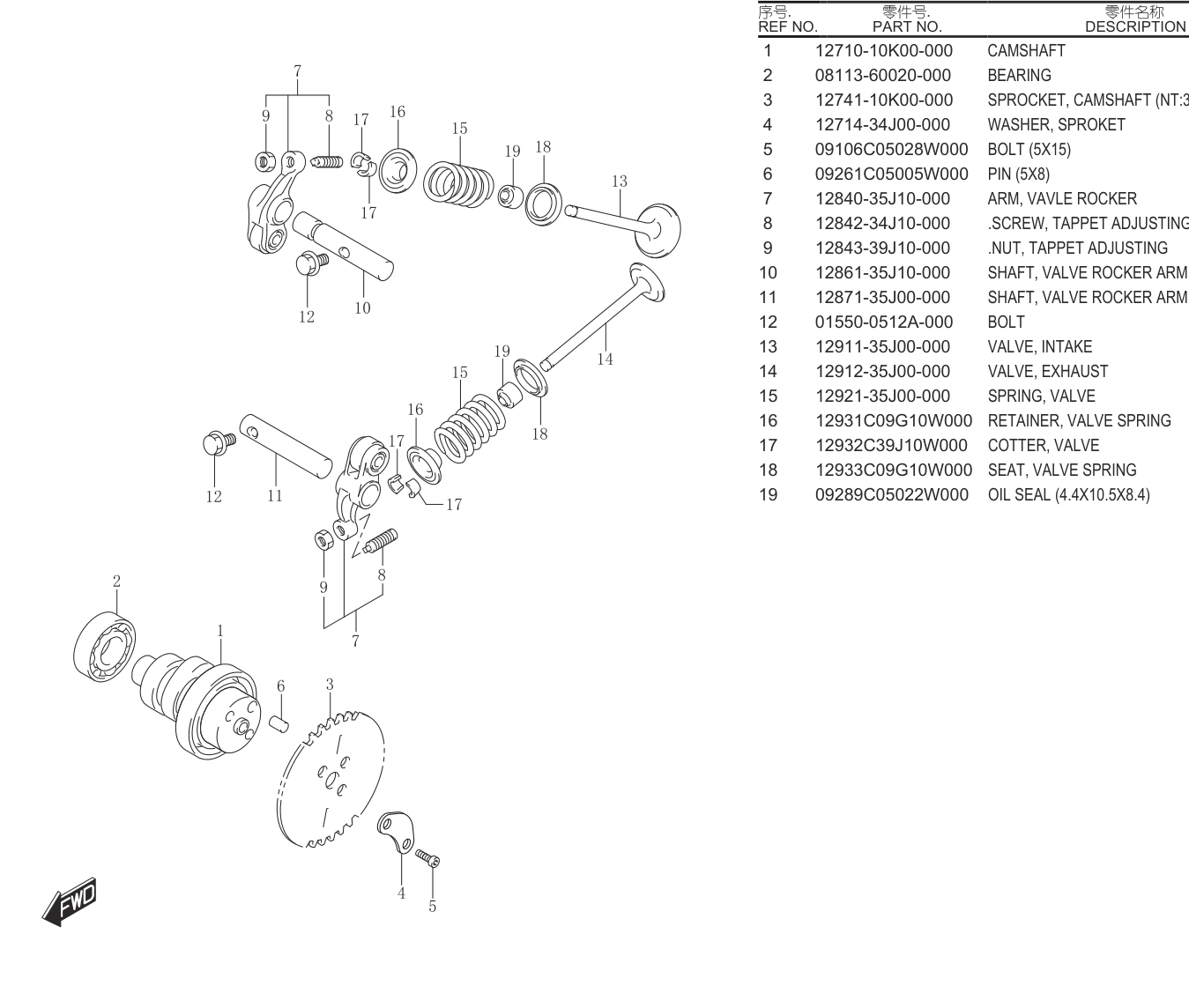

2023 铃木(轻骑铃木) UY UY125 LED款 配气凸轮轴 exploded diagram
配气凸轮轴 · 12
2023 铃木(轻骑铃木) UY UY125 LED款 汽缸头 exploded diagram
汽缸头 · 11

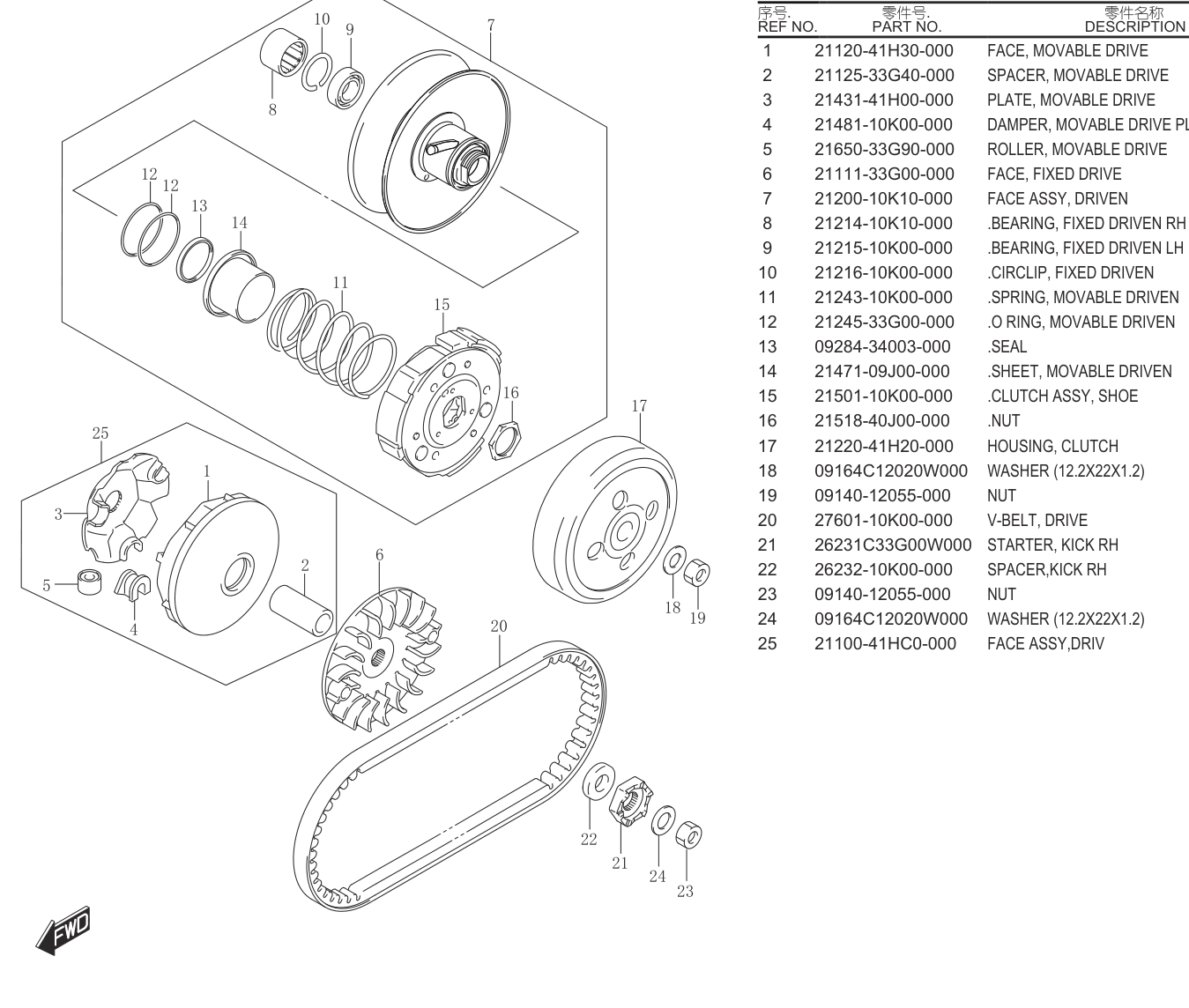

2023 铃木(轻骑铃木) UY UY125 LED款 变速器 exploded diagram
变速器 · 10
2023 铃木(轻骑铃木) UY UY125 LED款 箱体 exploded diagram
箱体 · 8
2023 铃木(轻骑铃木) UY UY125 LED款 启动电机 exploded diagram
启动电机 · 6
2023 铃木(轻骑铃木) UY UY125 LED款 汽缸 exploded diagram
汽缸 · 5
2023 铃木(轻骑铃木) UY UY125 LED款 机油泵 exploded diagram
机油泵 · 5
2023 铃木(轻骑铃木) UY UY125 LED款 变速器 exploded diagram
变速器 · 5

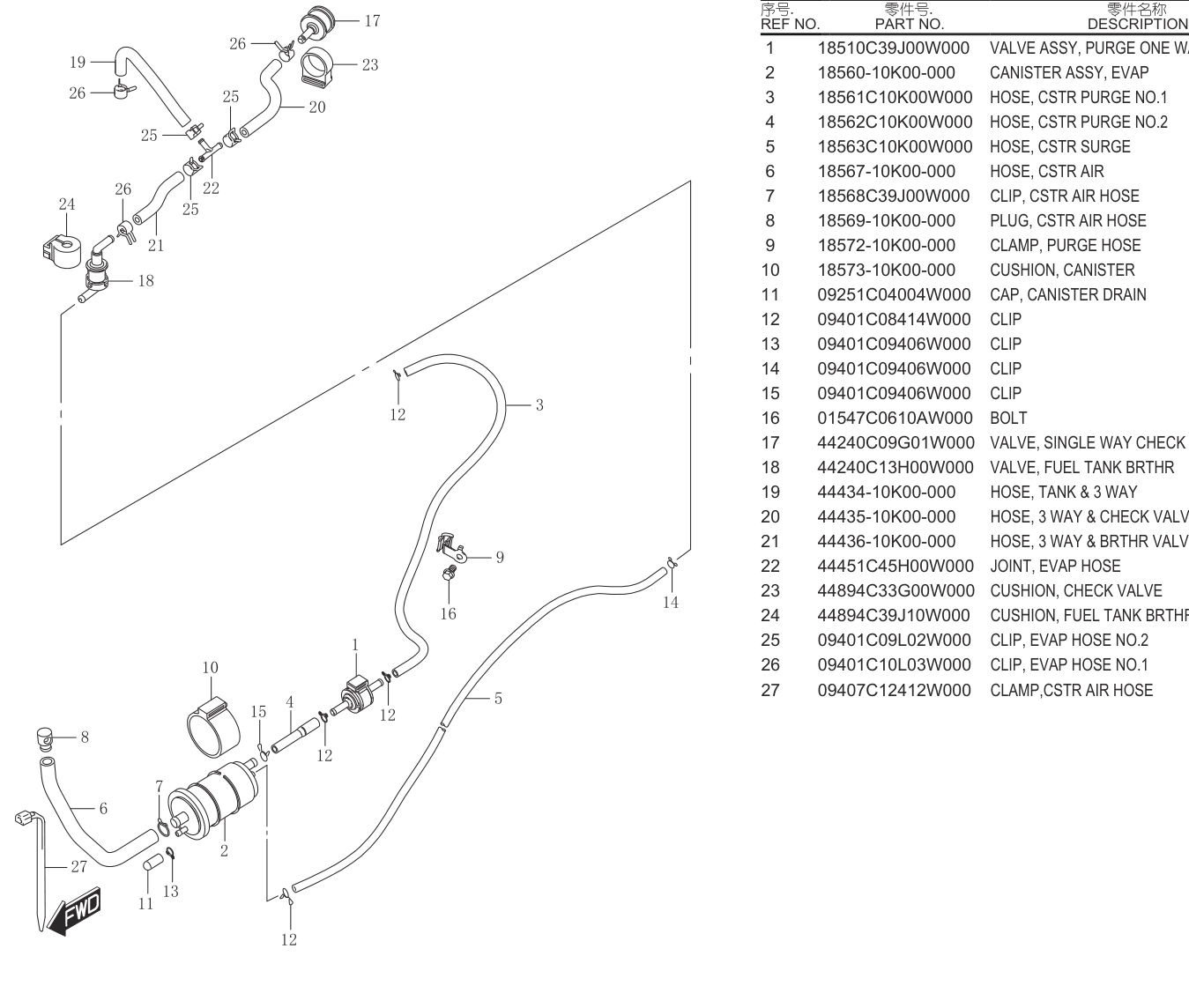

2023 铃木(轻骑铃木) UY UY125 LED款 燃油系统 exploded diagram
燃油系统 · 5
2023 铃木(轻骑铃木) UY UY125 LED款 汽缸头盖 exploded diagram
汽缸头盖 · 5

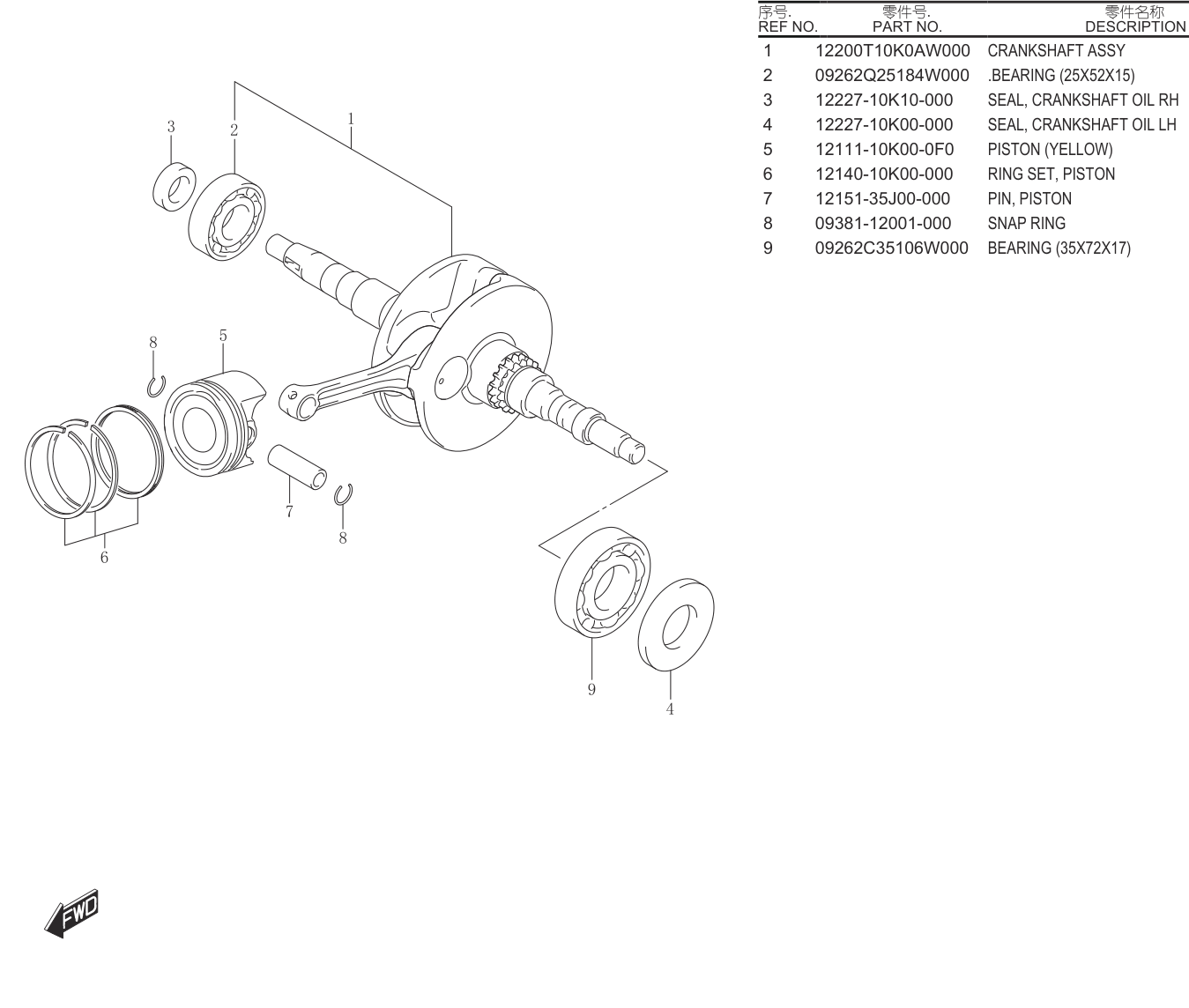

2023 铃木(轻骑铃木) UY UY125 LED款 曲柄 exploded diagram
曲柄 · 4

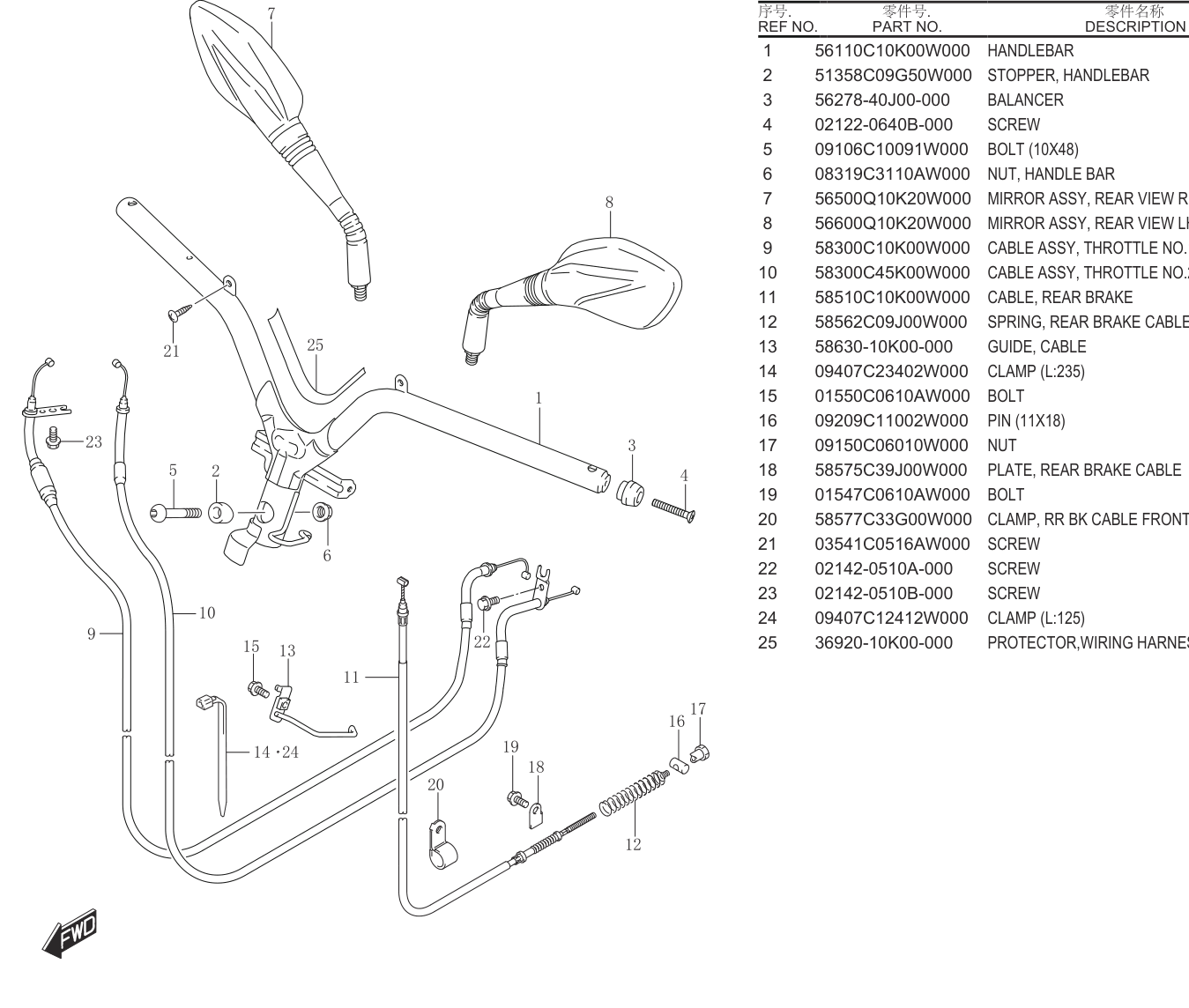

2023 铃木(轻骑铃木) UY UY125 LED款 车把组合 exploded diagram
车把组合 · 4
