2014 铃木(豪爵铃木) GW GW250F 全导流罩版Steering System parts

CN market30 genuine parts6 diagrams

Subgroups

Handlebar & Parts · 26Steering Stem & Parts · 6

Part numbers

Every genuine steering system part fitted to the 2014 铃木(豪爵铃木) GW GW250F 全导流罩版. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
53111-48H00-A57前挡泥板(星光黑/哑黑)前挡泥板组Enquire
53111-48H00-A81前挡泥板(冰川白/哑黑)前挡泥板组Enquire
09111-06063-000前挡泥板活动螺栓散热器组Enquire
35650-48H01-000右灯单元转向灯组Enquire
03241-0412A-000十字槽球头自攻钉转向灯组Enquire
35670-48H01-000左灯单元转向灯组Enquire
37011-48H33-000开关组合车体导线组Enquire
53276-48H00-000前挡泥板垫圈前挡泥板组Enquire
53145-48H00-000前挡泥板减震垫前挡泥板组Enquire
08319-2106A-000U型螺母前挡泥板组Enquire
53135-48H00-000前挡泥板前安装螺钉前挡泥板组Enquire
56111-48H40-000车把管车把管组Enquire
56277-48H00-000车把管平衡器螺钉车把管组Enquire
56278-48H10-000车把平衡器车把管组Enquire
56272-45F10-000车把管平衡器膨胀管车把管组Enquire
56272-25H00-000车把平衡器内膨胀块车把管组Enquire
56276-45F00-000车把管平衡器衬套车把管组Enquire
56273-48H00-000车把管平衡器螺母车把管组Enquire
56500-48H10-000右后视镜总成车把管组Enquire
56600-48H10-000左后视镜总成车把管组Enquire
09200-06071-000带孔销车把管组Enquire
37200-48H30-000右手把开关总成手把开关组Enquire
37400-48H30-000左手把开关总成手把开关组Enquire
57110-48H00-000GRIP, THROTTLE手把开关组Enquire
57211-48H00-000GRIP, LH手把开关组Enquire
57500-48H11-000离合器手柄和开关总成手把开关组Enquire
57431-48H00-000手柄轴螺栓手把开关组Enquire
57560-48H00-000离合器开关总成手把开关组Enquire
57621-48H11-000离合器手柄手把开关组Enquire
01547-0620B-000六角法兰面螺栓手把开关组Enquire

Exploded diagrams — Steering System

2014 铃木(豪爵铃木) GW GW250F 全导流罩版 车把管组 exploded diagram
车把管组 · 10

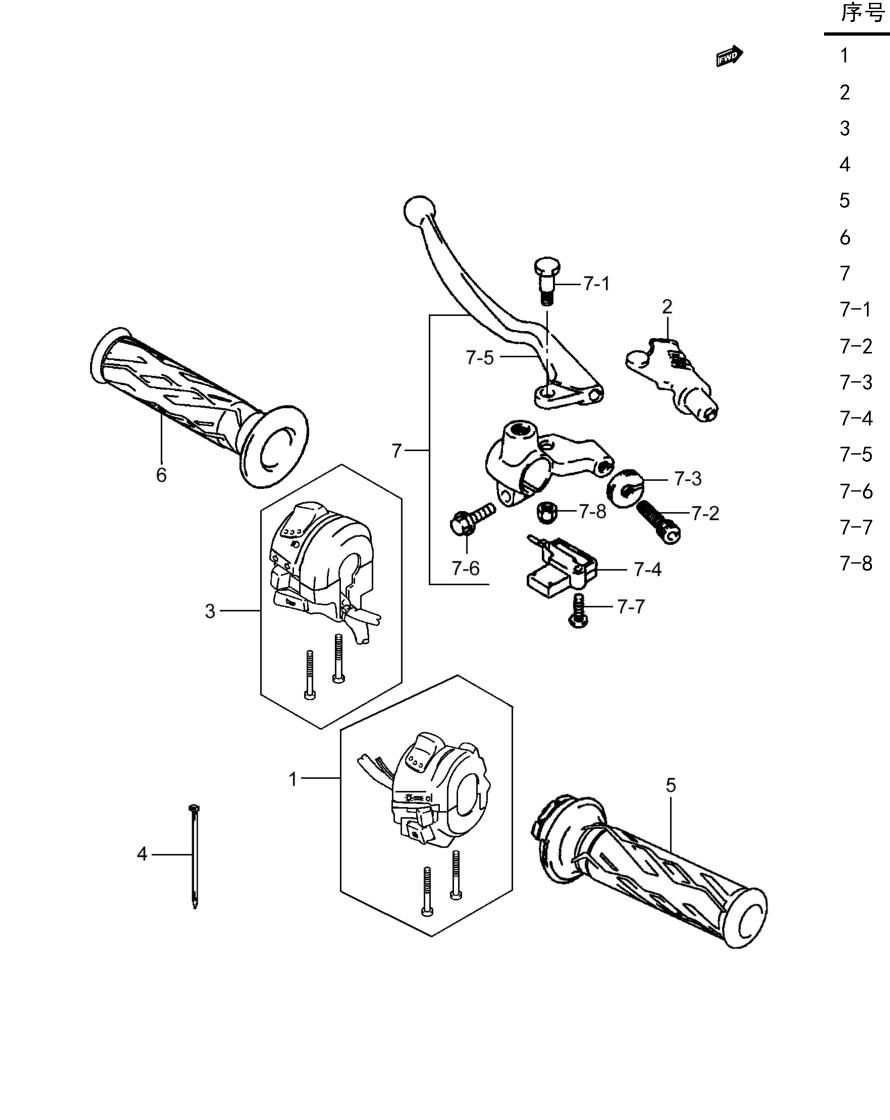

2014 铃木(豪爵铃木) GW GW250F 全导流罩版 手把开关组 exploded diagram
手把开关组 · 10

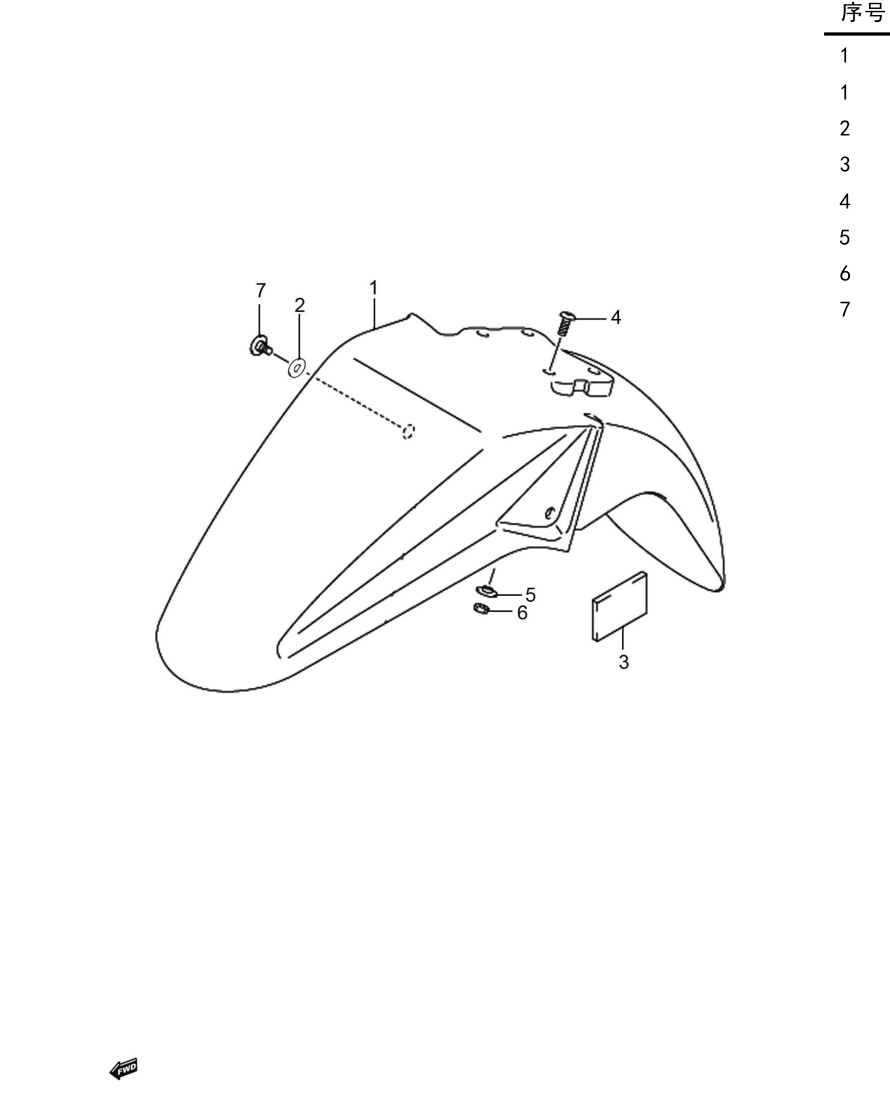

2014 铃木(豪爵铃木) GW GW250F 全导流罩版 前挡泥板组 exploded diagram
前挡泥板组 · 6
2014 铃木(豪爵铃木) GW GW250F 全导流罩版 转向灯组 exploded diagram
转向灯组 · 4
2014 铃木(豪爵铃木) GW GW250F 全导流罩版 散热器组 exploded diagram
散热器组 · 1
2014 铃木(豪爵铃木) GW GW250F 全导流罩版 车体导线组 exploded diagram
车体导线组 · 1
