2014 铃木(豪爵铃木) GW GW250F 全导流罩版Filters parts

CN market34 genuine parts12 diagrams

Subgroups

Air Filter · 38

Part numbers

Every genuine filters part fitted to the 2014 铃木(豪爵铃木) GW GW250F 全导流罩版. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
03541-0516A-000十字槽球头自攻钉车体盖组Enquire
13740-48H00-000空滤器盖组成空滤器组Enquire
13110-48H00-000进气管组成气缸头、气缸头盖组Enquire
15730-48H00-000输油管组成节气门组Enquire
13697-48H00-000ISC阀管节气门组Enquire
44439-48H10-000燃油蒸发管卡箍燃油汽化组Enquire
18561-48H00-000脱附软管燃油汽化组Enquire
18562-48H00-000炭罐脱附管燃油汽化组Enquire
18563-48H00-000脱附控制阀至炭罐通气管燃油汽化组Enquire
18567-48H01-000炭罐通大气管燃油汽化组Enquire
44434-48H00-000燃油箱至倾倒截止阀软管燃油汽化组Enquire
13700-48H03-000空滤器总成空滤器组Enquire
13746-48H00-000空滤器盖密封垫空滤器组Enquire
13780-48H00-000空滤器滤芯总成空滤器组Enquire
13826-48H00-000空滤器进气管卡箍空滤器组Enquire
13853-48H00-000通气管空滤器组Enquire
09401-14101-000.CLIP 10-1 13853-10K00-000 .TUBE, BREATHER 1空滤器组Enquire
15630-29G20-000空气压力传感器空滤器组Enquire
15625-29G10-000空气压力传感器罩空滤器组Enquire
13650-52G00-000空气温度传感器空滤器组Enquire
13655-77E00-000空气温度传感器索环空滤器组Enquire
17852-48H00-000水泵进水软管散热器组Enquire
17853-48H00-000水泵出水软管散热器组Enquire
17855-48H00-000恒温器连接器软管散热器组Enquire
17870-48H00-000水泵管组成散热器组Enquire
09402-32L01-000管夹散热器组Enquire
09402-27L01-000管夹散热器组Enquire
18461-48H00-000二次空气阀软管二次空气阀组Enquire
18711-48H00-000二次空气过滤软管二次空气阀组Enquire
41170-48H10-000车架左下管组成车架组Enquire
44438-48H10-000三通连接管燃油箱组Enquire
57441-48H00-000调节螺管手把开关组Enquire
02142-0516A-000.SCREW导流罩组Enquire
13170-48H00-000进气管卡箍组成气缸头、气缸头盖组Enquire

Exploded diagrams — Filters

2014 铃木(豪爵铃木) GW GW250F 全导流罩版 空滤器组 exploded diagram
空滤器组 · 11
2014 铃木(豪爵铃木) GW GW250F 全导流罩版 燃油汽化组 exploded diagram
燃油汽化组 · 6
2014 铃木(豪爵铃木) GW GW250F 全导流罩版 散热器组 exploded diagram
散热器组 · 6
2014 铃木(豪爵铃木) GW GW250F 全导流罩版 气缸头、气缸头盖组 exploded diagram
气缸头、气缸头盖组 · 2
2014 铃木(豪爵铃木) GW GW250F 全导流罩版 节气门组 exploded diagram
节气门组 · 2

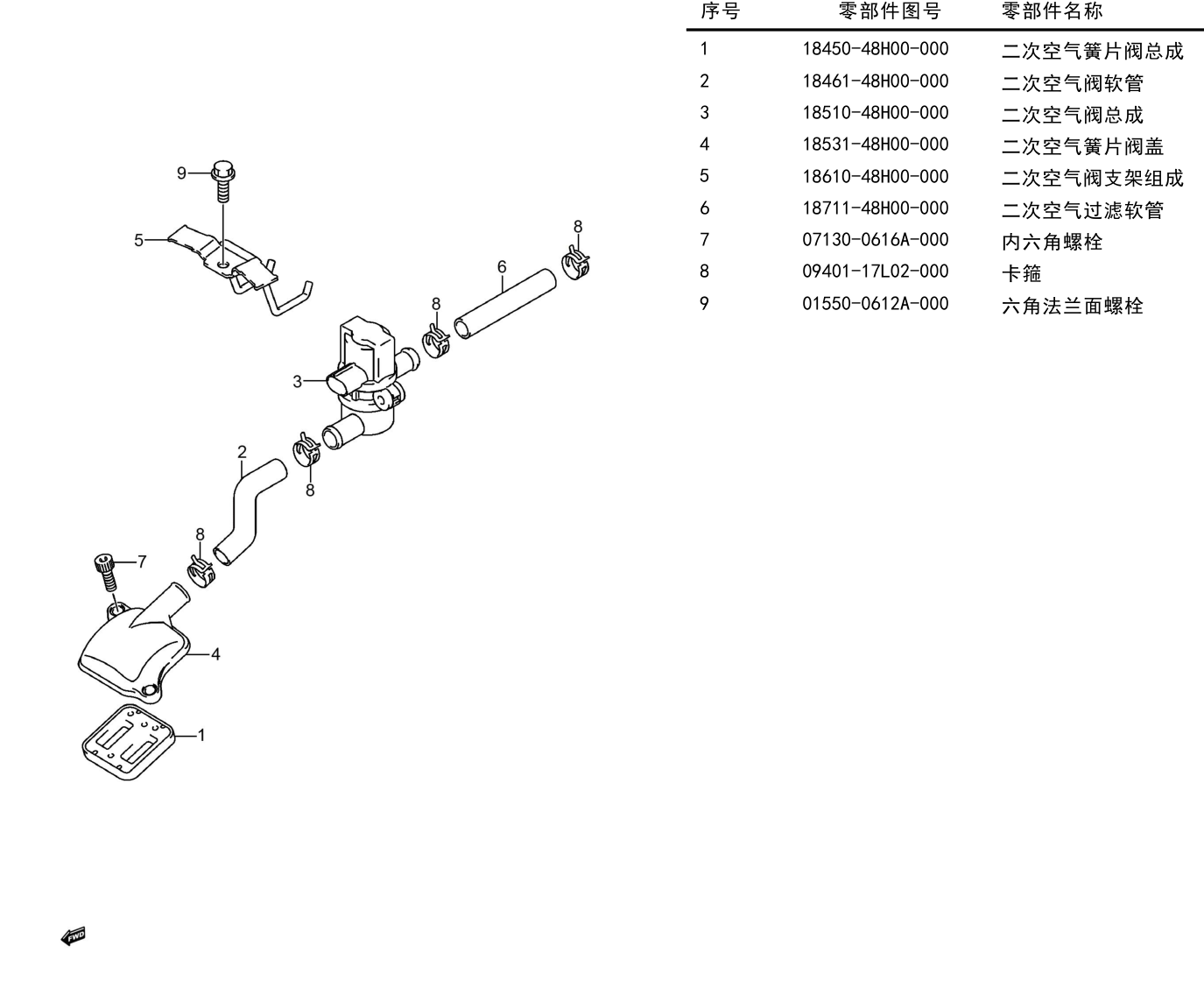

2014 铃木(豪爵铃木) GW GW250F 全导流罩版 二次空气阀组 exploded diagram
二次空气阀组 · 2
2014 铃木(豪爵铃木) GW GW250F 全导流罩版 导流罩组 exploded diagram
导流罩组 · 2

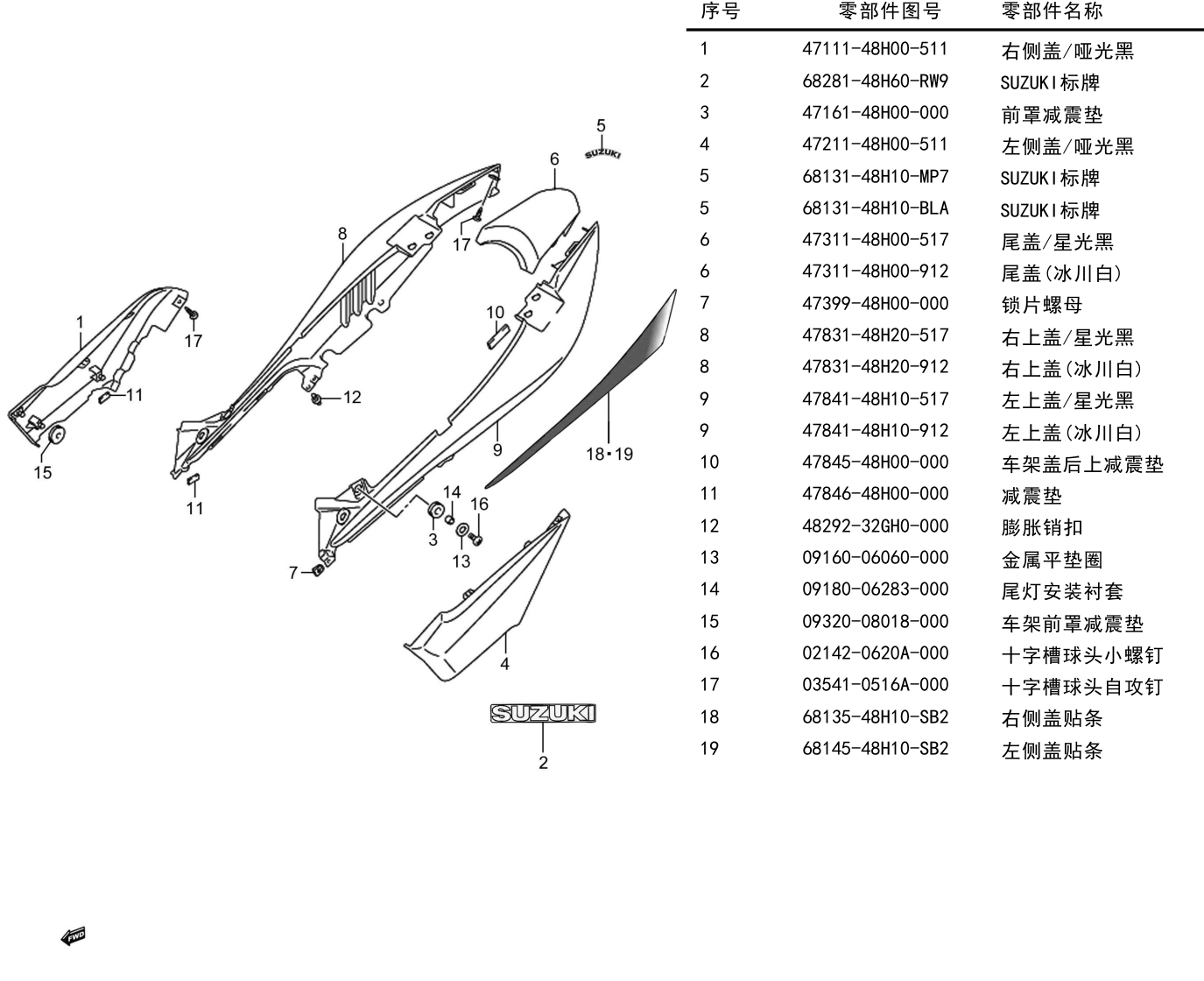

2014 铃木(豪爵铃木) GW GW250F 全导流罩版 车体盖组 exploded diagram
车体盖组 · 1

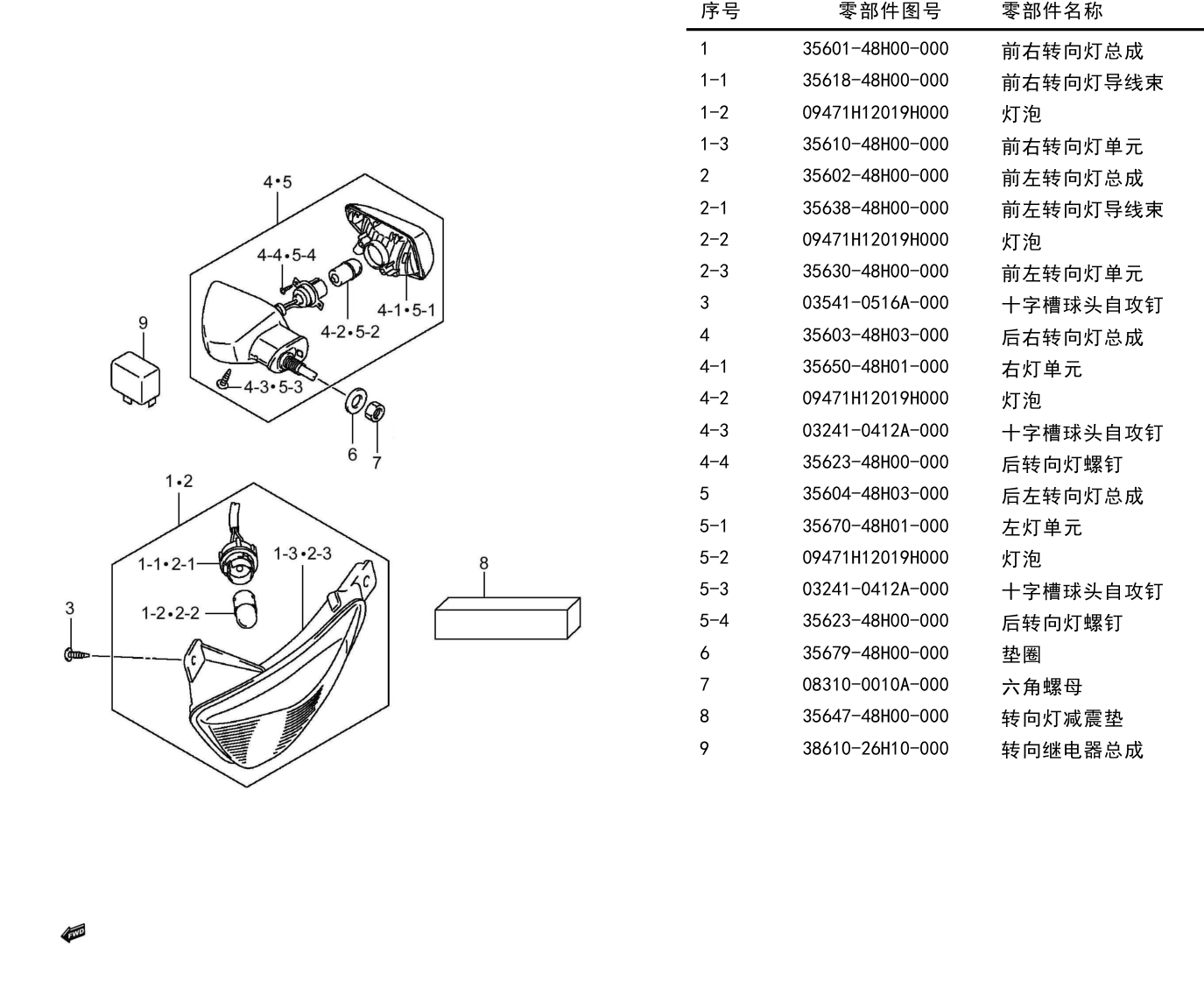

2014 铃木(豪爵铃木) GW GW250F 全导流罩版 转向灯组 exploded diagram
转向灯组 · 1
2014 铃木(豪爵铃木) GW GW250F 全导流罩版 尾灯组 exploded diagram
尾灯组 · 1
2014 铃木(豪爵铃木) GW GW250F 全导流罩版 车体导线组 exploded diagram
车体导线组 · 1

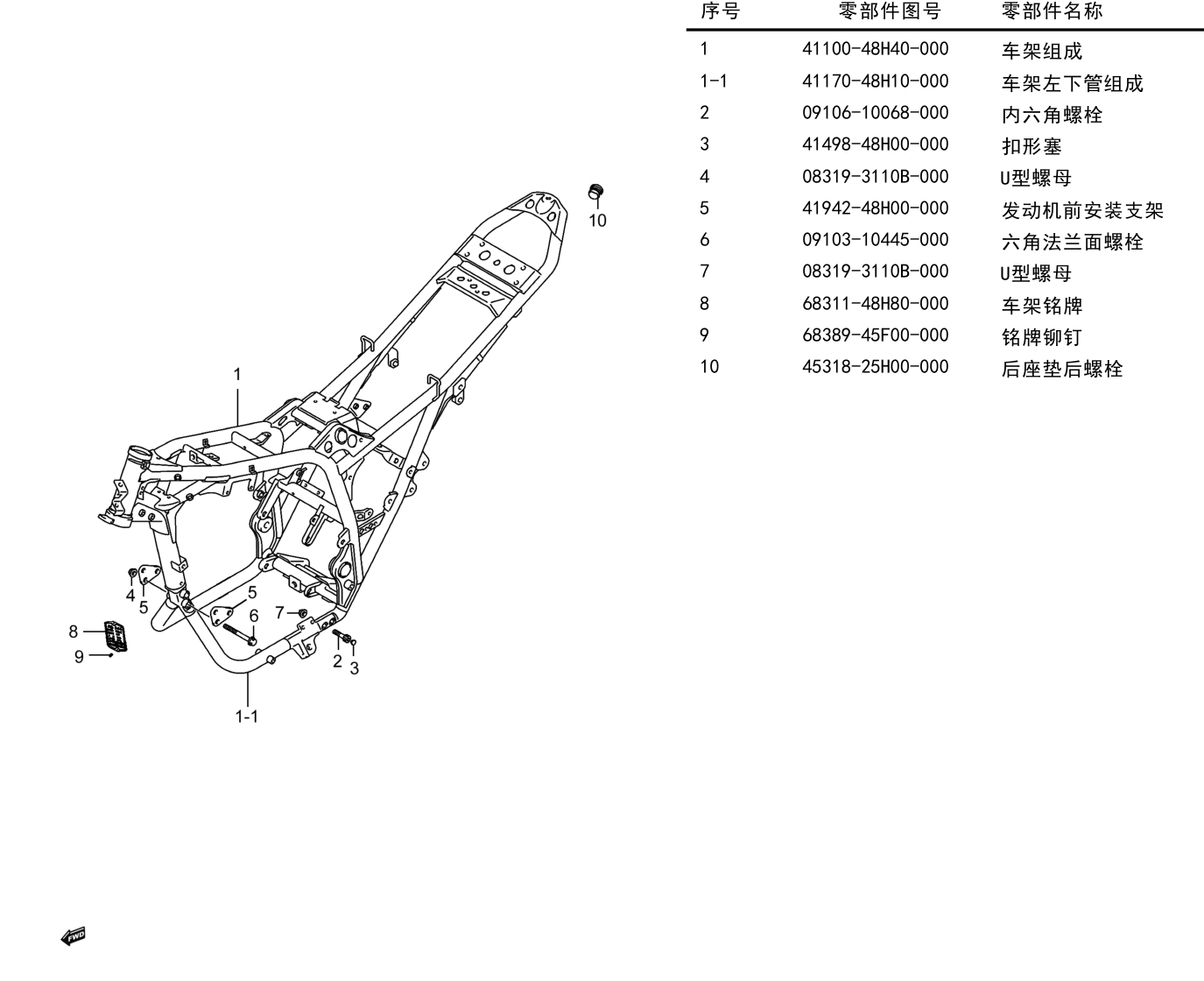

2014 铃木(豪爵铃木) GW GW250F 全导流罩版 车架组 exploded diagram
车架组 · 1
