2024 铃木(豪爵铃木) DL DL250 — Engine parts

CN market180 genuine parts12 diagrams

Subgroups

Crankcase & Crankshaft · 37 Cylinder Head & Parts · 23 Seals & Gaskets · 26 Lubrication System · 5 Belt/Chain Drive · 8 Engine Hardware · 115

Part numbers

Every genuine engine part fitted to the 2024 铃木(豪爵铃木) DL DL250. Each number opens its cross-reference & fitment page.

Part number	Description	Diagram	Price

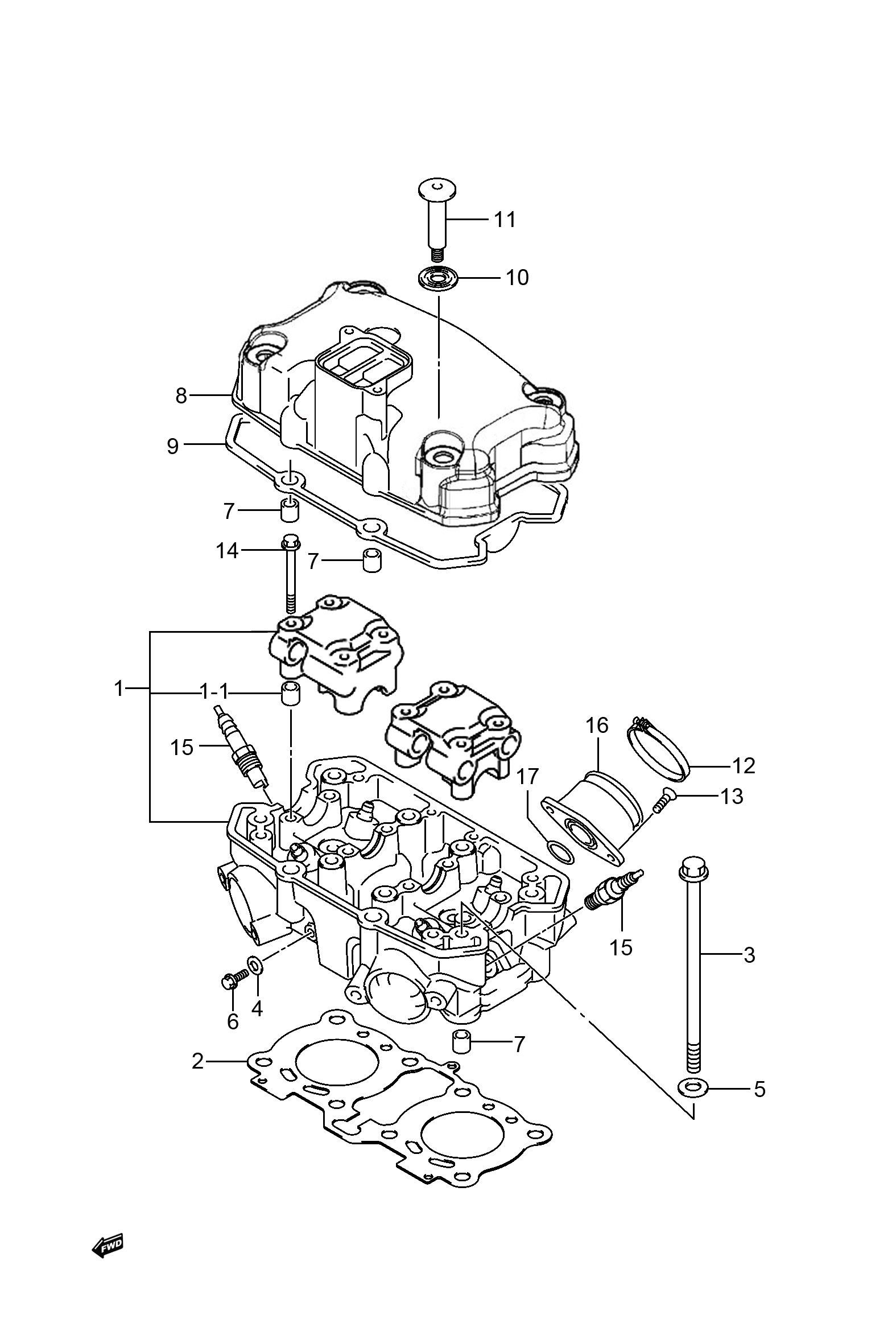

11011-48H60-000	气缸头组合	气缸头、气缸头盖组	Enquire
09206-08011-000	定位销	气缸头、气缸头盖组	Enquire
09103-08576-000	六角法兰面螺栓	气缸头、气缸头盖组	Enquire
04211-11129-000	定位销	气缸头、气缸头盖组	Enquire
11171-48H51-000	气缸头盖	气缸头、气缸头盖组	Enquire
11173-48H00-000	气缸头盖密封垫	气缸头、气缸头盖组	Enquire
11191-27E80-000	气缸头盖垫圈	气缸头、气缸头盖组	Enquire
09106-07022-000	内六角螺栓	气缸头、气缸头盖组	Enquire
02122-0616A-000	十字槽小螺钉	气缸头、气缸头盖组	Enquire
09103-06220-000	六角法兰面螺栓	气缸头、气缸头盖组	Enquire
09482-00645-000	火花塞	气缸头、气缸头盖组	Enquire
09280-30L01-000	O形圈	气缸头、气缸头盖组	Enquire
11210-48H70-0F0	气缸体组成	气缸体组	Enquire
04211-11169-000	定位销	曲轴箱组	Enquire
09103-08554-000	六角法兰面螺栓	曲轴箱组	Enquire
01547-0635A-000	六角法兰面螺栓	曲轴箱组	Enquire
01547-0655A-000	六角法兰面螺栓	曲轴箱组	Enquire
01550-0855A-000	六角法兰面螺栓	曲轴箱组	Enquire
01547-0690A-000	BOLT	曲轴箱组	Enquire
09248-14013-000	圆头螺塞	曲轴箱组	Enquire
11322-48H00-000	锥形螺纹塞	曲轴箱组	Enquire
09280-04004-000	O形圈	曲轴箱组	Enquire
11329-48H00-000	气缸油道喷嘴	曲轴箱组	Enquire
11313-48H00-000	喷油嘴	曲轴箱组	Enquire
01547-0612A-000	六角法兰面螺栓	曲轴箱组	Enquire
01547-0630A-000	六角法兰面螺栓	曲轴箱组	Enquire
09103-10445-000	六角法兰面螺栓	曲轴箱组	Enquire
09103-10115-000	六角法兰面螺栓	曲轴箱组	Enquire
16591-48H00-000	机油滤芯支架接头	曲轴箱组	Enquire
37820-48H01-000	油压开关总成	曲轴箱组	Enquire
37822-48H00-000	油压开关螺栓	曲轴箱组	Enquire

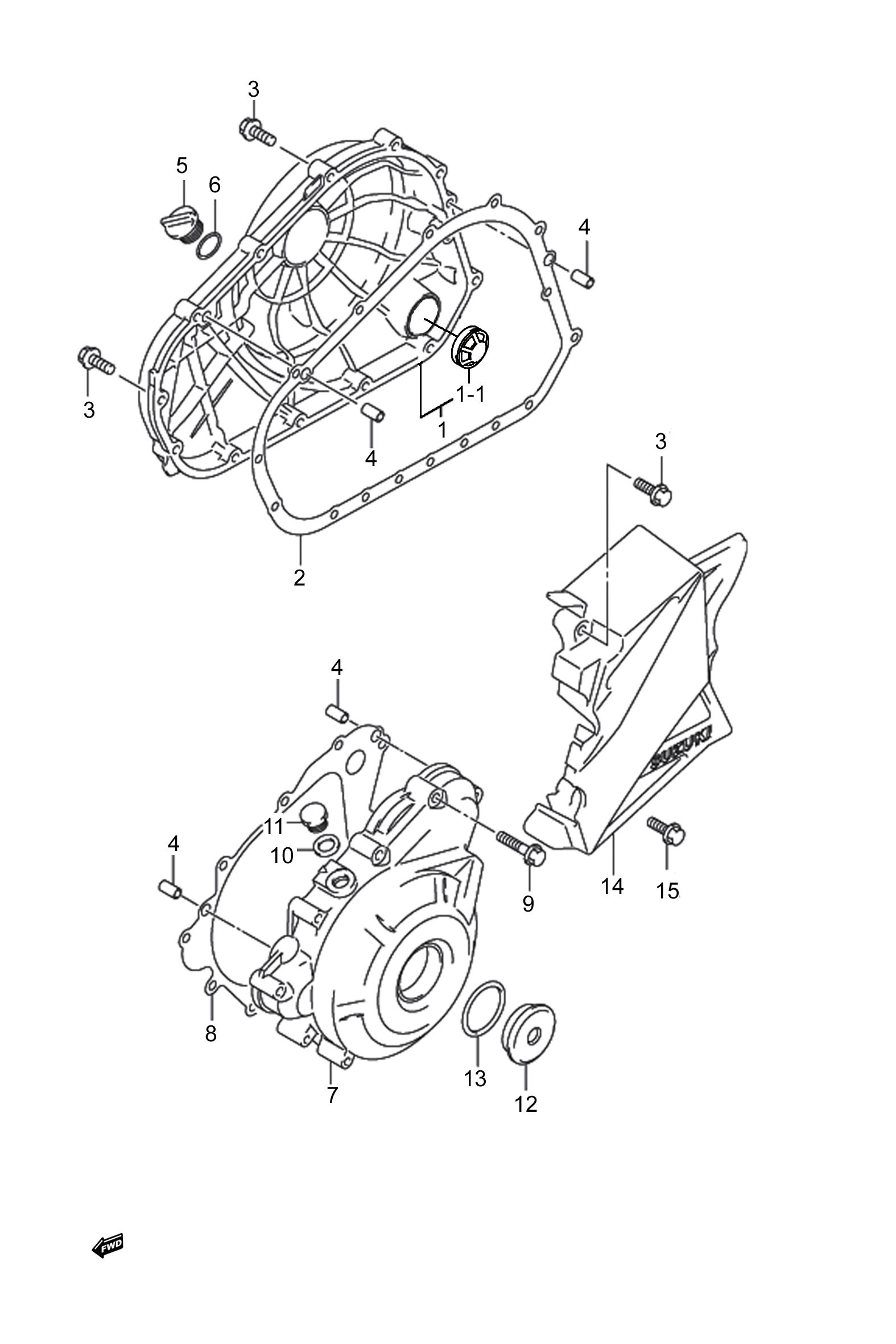

11971-48H00-000	机油油面观察镜	曲轴箱盖组	Enquire
04211-09149-000	定位销	曲轴箱盖组	Enquire
11972-48H00-000	加油孔塞	曲轴箱盖组	Enquire
09280-17003-000	O形密封圈	曲轴箱盖组	Enquire
11352-48H00-000	上死点塞密封垫	曲轴箱盖组	Enquire
09247-12107-000	六角头螺纹塞	曲轴箱盖组	Enquire
09259-36030-000	EJ51螺纹塞	曲轴箱盖组	Enquire
09280-33004-000	O形密封圈	曲轴箱盖组	Enquire
01547-0640A-000	六角法兰面螺栓	曲轴箱盖组	Enquire

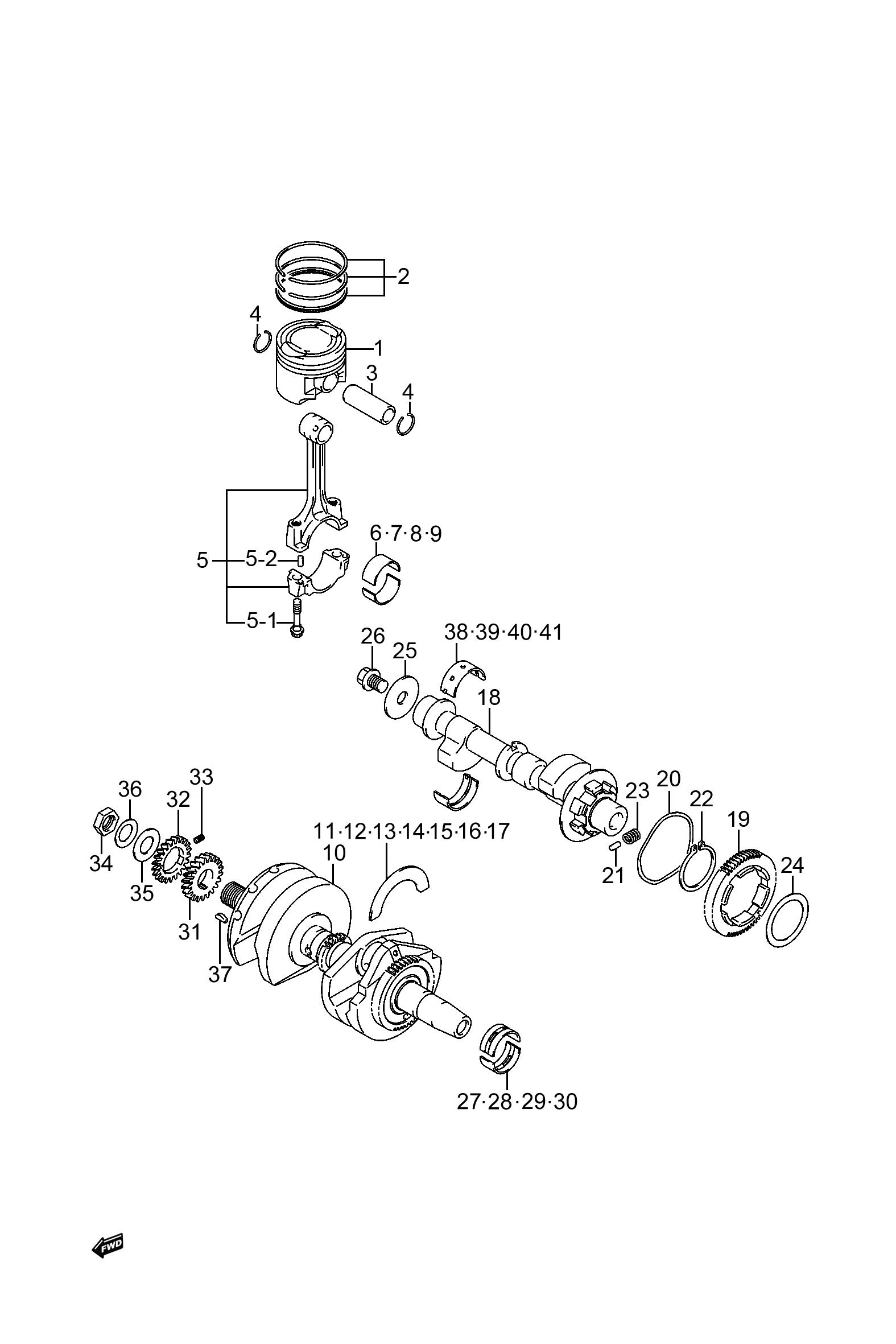

12160-48H20-000	连杆总成	曲轴组	Enquire
12163-13K00-000	连杆螺栓	曲轴组	Enquire
04221-04089-000	定位销	曲轴组	Enquire
12220-48H20-000	曲轴组成	曲轴组	Enquire
09202-04017-000	圆柱销(实心)	曲轴组	Enquire
01550-1016A-000	六角法兰面螺栓	曲轴组	Enquire
21111-48H01-000	初级主动齿轮	曲轴组	Enquire
21112-48H01-000	初级主动齿轮Ⅱ	曲轴组	Enquire
08341-31049-000	半圆键	曲轴组	Enquire

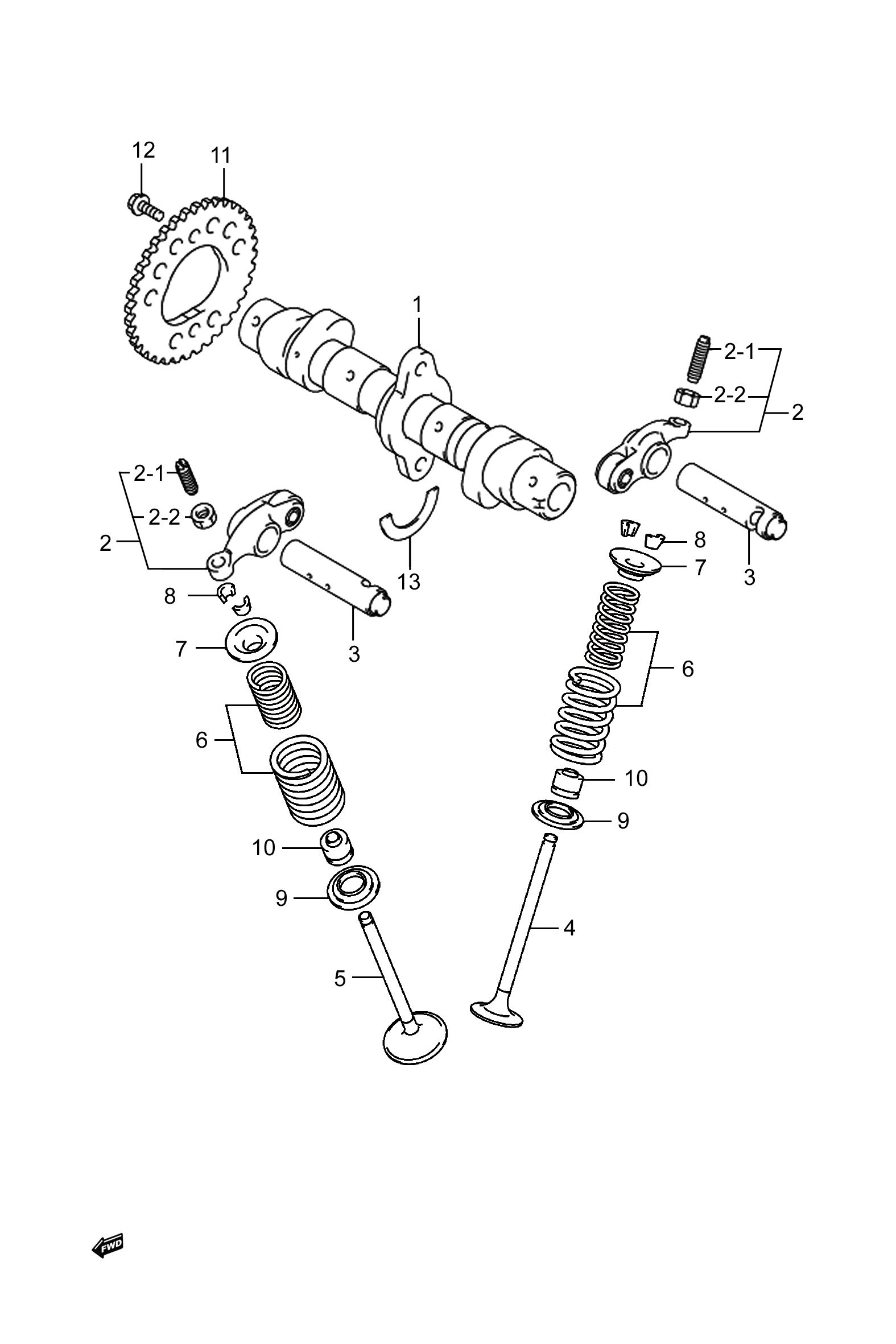

12710-20K30-000	凸轮轴组成	凸轮摇臂、气门组	Enquire
12842-492A0-000	挺杆调节螺钉	凸轮摇臂、气门组	Enquire
12911-20K00-000	进气阀	凸轮摇臂、气门组	Enquire
12912-20K00-000	排气阀	凸轮摇臂、气门组	Enquire
12932-27A10-000	气阀锁夹	凸轮摇臂、气门组	Enquire
09289-05L02-000	油封	凸轮摇臂、气门组	Enquire
12741-48H00-000	凸轮轴链轮	凸轮摇臂、气门组	Enquire
09111-06027-000	六角法兰面轴肩螺栓	凸轮摇臂、气门组	Enquire
09390-22002-000	C形环	凸轮摇臂、气门组	Enquire
12760-48H10-000	正时链条组成	凸轮链条组	Enquire
12830-02A10-000	张紧器调节装置总成	凸轮链条组	Enquire
01547-0620A-000	.BOLT	凸轮链条组	Enquire

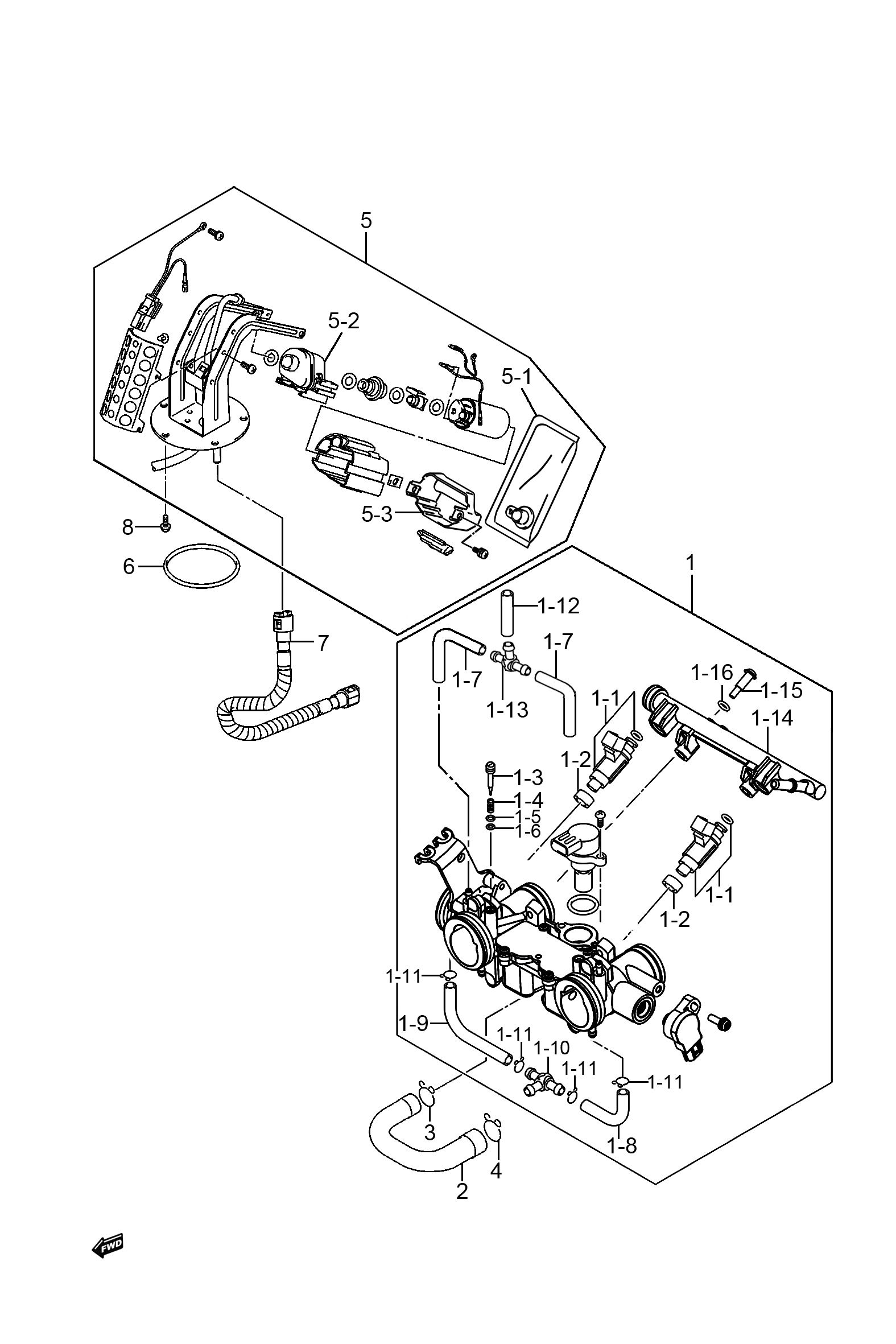

15710-20K00-000	喷油器总成	节气门组	Enquire
13279-13G10-000	怠速调节螺钉	节气门组	Enquire
13606-47A00-000	垫片	节气门组	Enquire
13295-29901-000	O形圈	节气门组	Enquire
13671-29G00-000	卡箍	节气门组	Enquire
13602-29G01-000	密封圈	节气门组	Enquire
09401-15101-000	卡箍	节气门组	Enquire
09401-18101-000	卡箍	节气门组	Enquire
15100-48H02-000	燃油泵总成	节气门组	Enquire
15420H42Y00H000	燃油泵滤网和O型圈组合	节气门组	Enquire
15410-48H00-000	燃油过滤器组成	节气门组	Enquire
15201-48H00-000	燃油泵O形圈	节气门组	Enquire
02142-0610A-000	十字槽球头小螺钉	燃油汽化组	Enquire
09408-00008-000	线夹	燃油汽化组	Enquire
09401-10L01-000	卡箍	燃油汽化组	Enquire
09401-12L04-000	卡箍	燃油汽化组	Enquire
02142-0512A-000	十字槽球头小螺钉	空滤器组	Enquire
13859-48H00-000	卡箍	空滤器组	Enquire
13878-48H01-000	放油管塞	空滤器组	Enquire

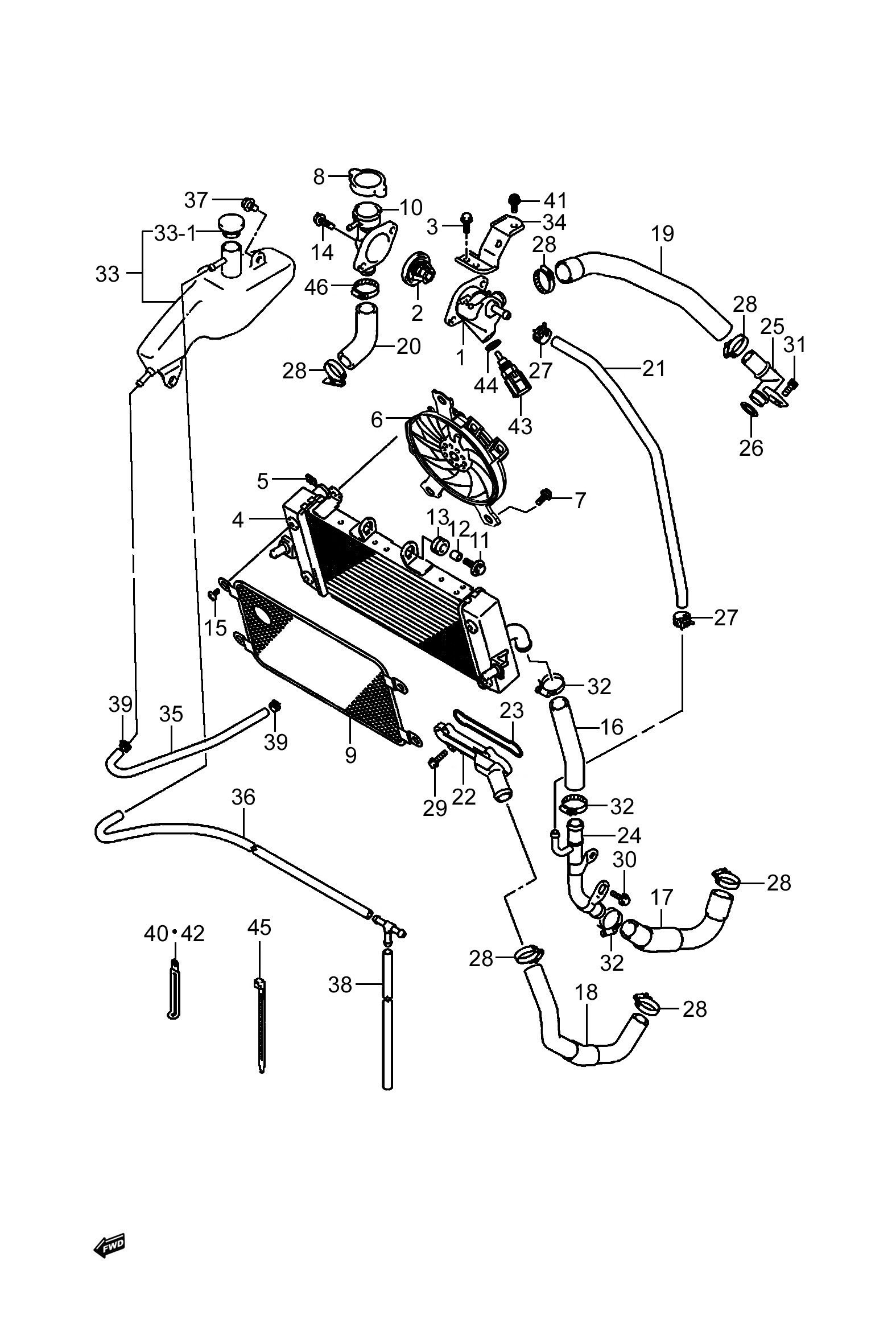

02142-0610B-000	十字槽小螺钉	散热器组	Enquire
17861-48H00-000	气缸体进水接头	散热器组	Enquire
17863-48H00-000	气缸体进水接头O形圈	散热器组	Enquire
17880-48H10-000	气缸头出水管组成	散热器组	Enquire
09280-18011-000	O形圈	散热器组	Enquire
09401-12L02-000	卡箍	散热器组	Enquire
09401-08L01-000	卡箍	散热器组	Enquire
36990-32G40-000	导线束线夹	散热器组	Enquire
09401-17L02-000	卡箍	二次空气阀组	Enquire

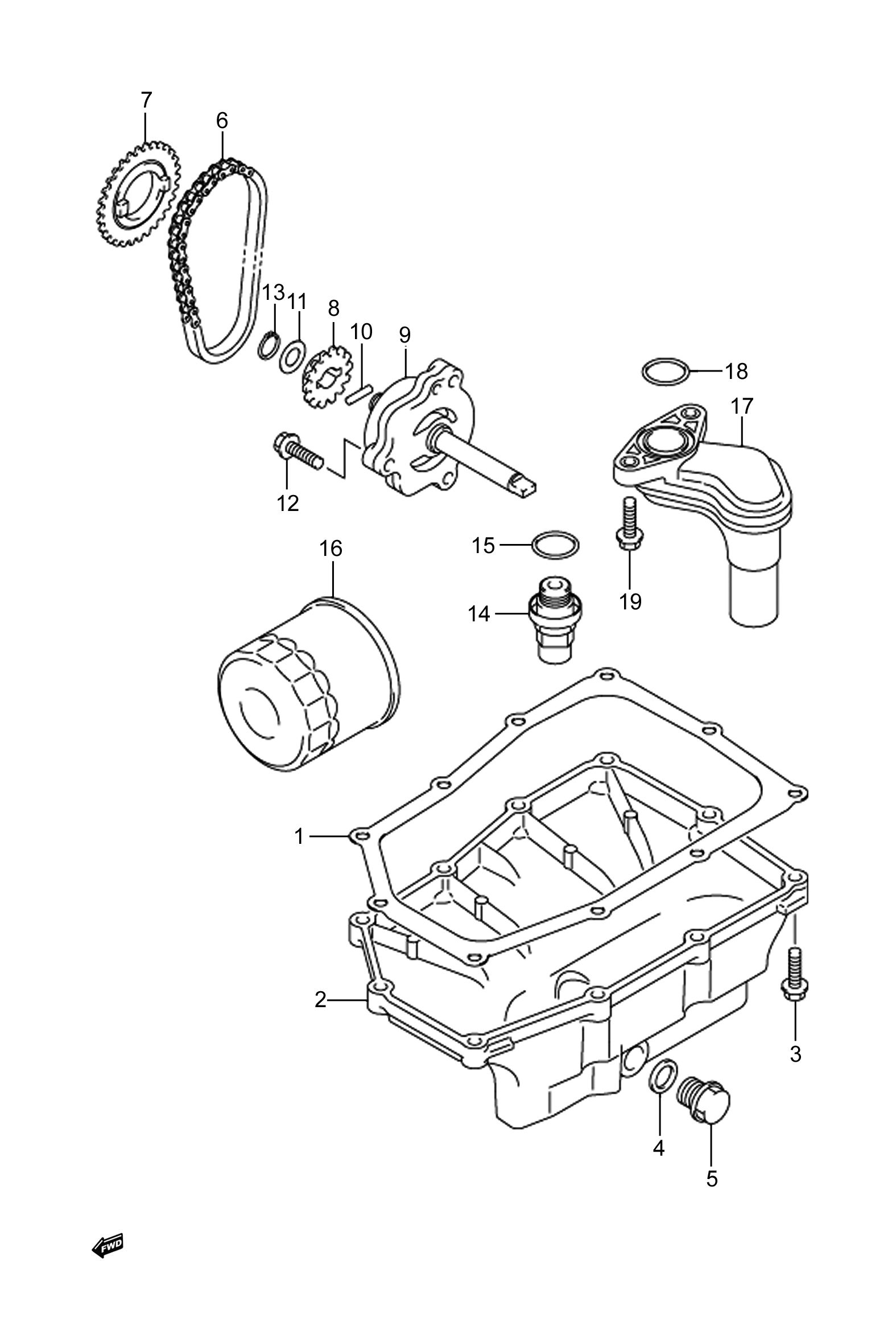

11511-48H00-000	油底壳	机油泵组	Enquire
16331-48H00-000	油泵从动齿轮	机油泵组	Enquire
16421-48H00-000	油泵从动齿轮定位销	机油泵组	Enquire
16440-48H00-000	调压阀总成	机油泵组	Enquire
16510-48H00-000	机油滤芯组成	机油泵组	Enquire
16520-48H00-000	机油滤网组成	机油泵组	Enquire
09280-23L01-000	O形圈	机油泵组	Enquire

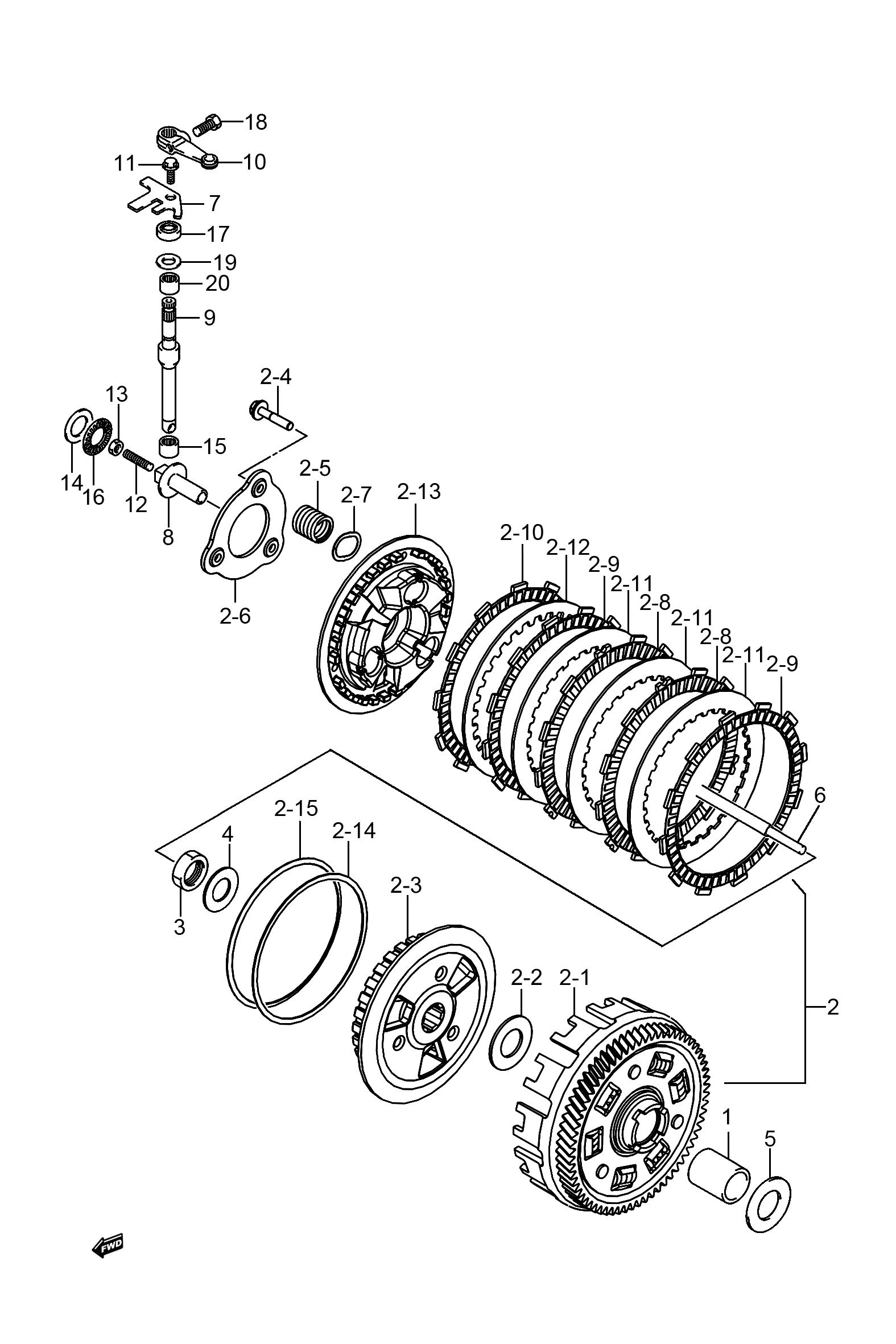

21471-20K00-000	波形垫片座	离合器组	Enquire
23117-48H00-000	离合器分离油封挡圈	离合器组	Enquire
09134-06018-000	紧定螺钉	离合器组	Enquire
09263-10023-000	滚针轴承	离合器组	Enquire
09263-15L01-000	滚针轴承	离合器组	Enquire
09285-10L01-000	油封	离合器组	Enquire
09263-12028-000	滚针轴承	离合器组	Enquire

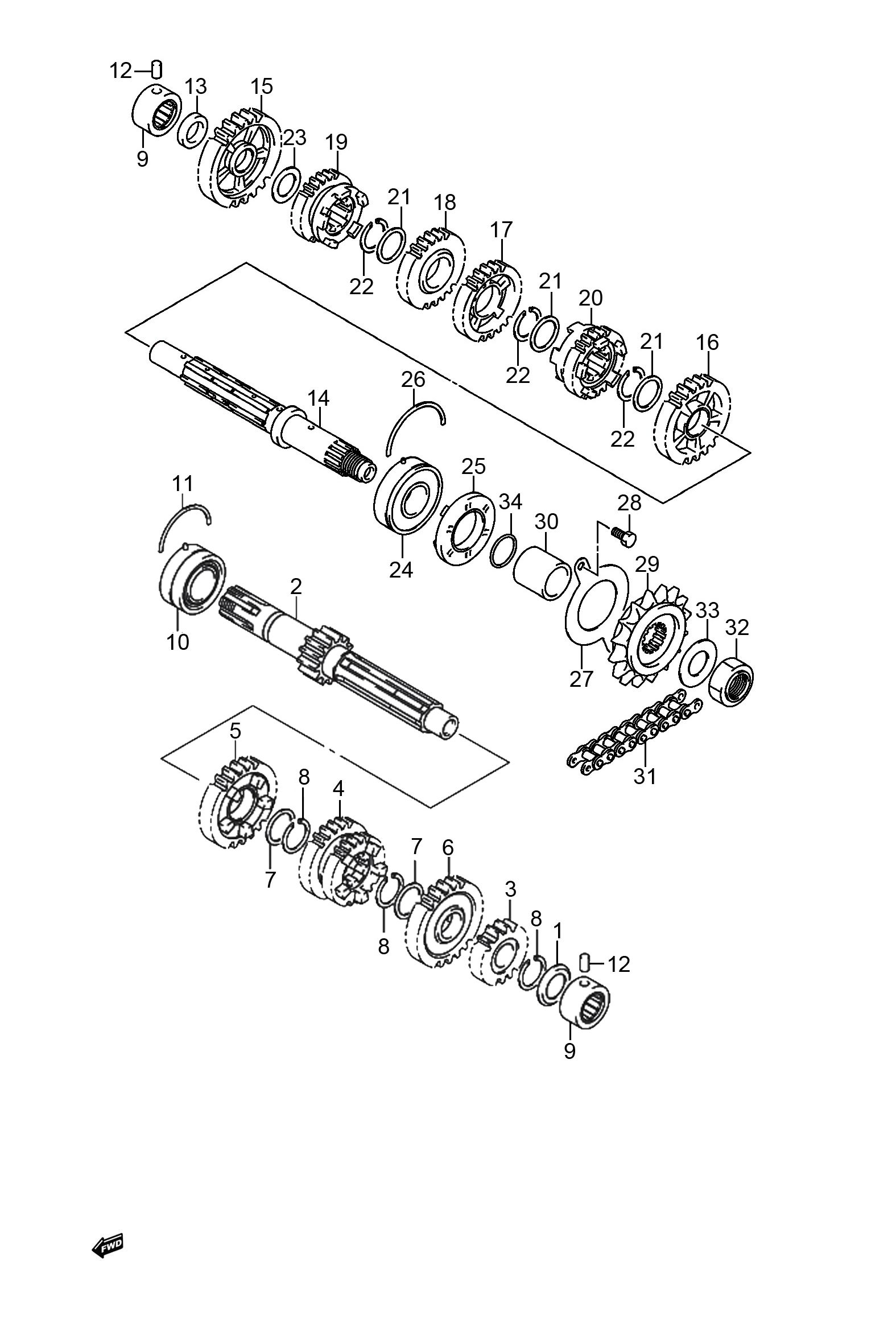

24271-48H00-000	副轴左轴承油封	变速器组	Enquire
09263-17050-000	滚针轴承	变速器组	Enquire
09267-22001-000	止推球轴承	变速器组	Enquire
09262-22039-000	球形轴承	变速器组	Enquire
09283-30L01-000	油封	变速器组	Enquire
24741-48H00-000	主轴油封限位板	变速器组	Enquire
09280-21008-000	O形密封圈	变速器组	Enquire
25341-48H00-000	变档凸轮轴承Ⅰ定位板	变档机构组	Enquire
09262-25194-000	球形轴承	变档机构组	Enquire
02112-0612A-000	十字槽小螺钉	变档机构组	Enquire
09263-14035-000	滚针轴承	变档机构组	Enquire
09283-14L01-000	油封	变档机构组	Enquire
09280-26005-000	O形圈	变档机构组	Enquire
09404-06031-000	有孔线夹片	变档机构组	Enquire

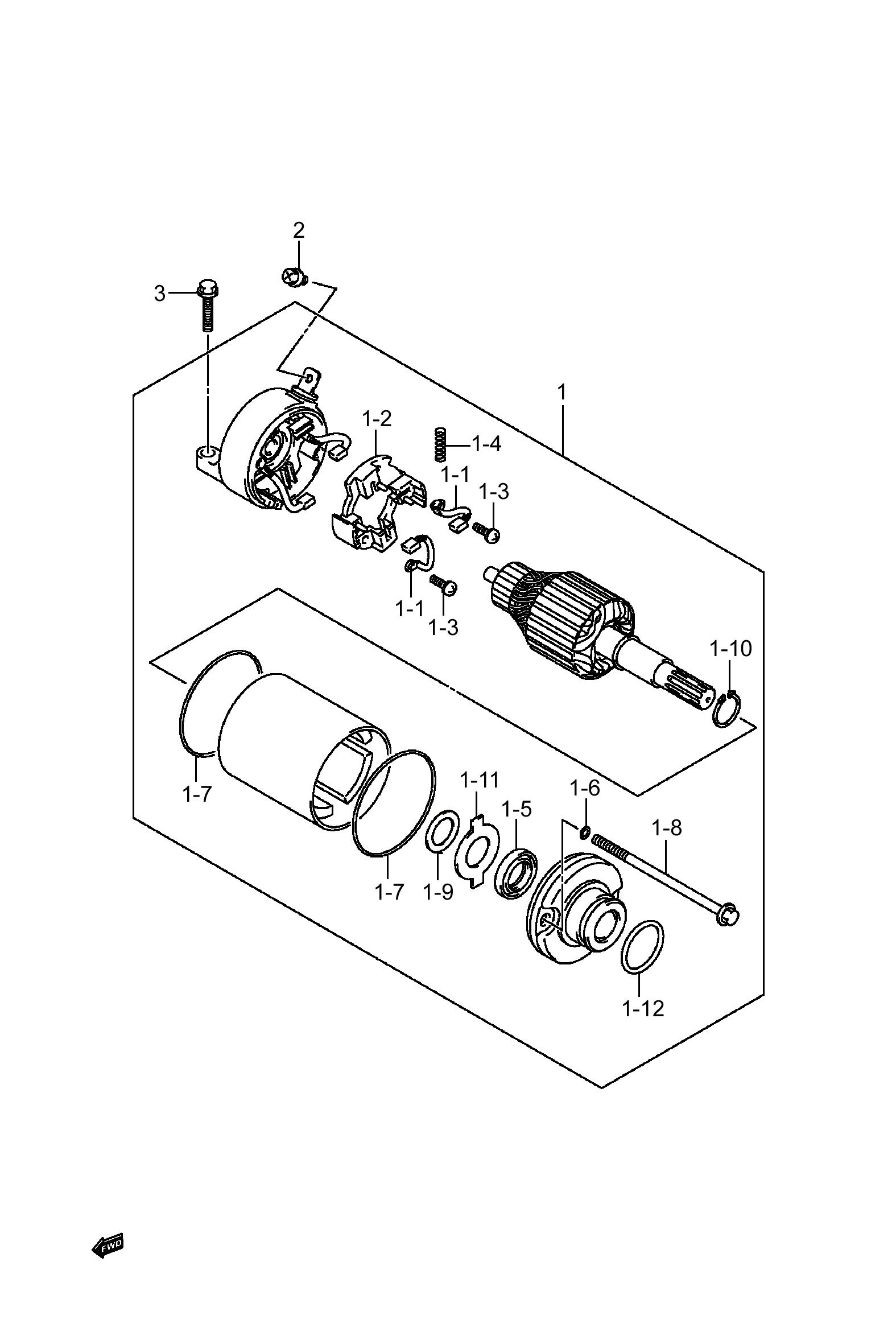

31134-25H00-000	起动电机带垫片螺钉	起动电机组	Enquire
31153-05530-000	起动电机油封	起动电机组	Enquire
31156-25H00-000	起动电机O形圈	起动电机组	Enquire
31264-05530-000	O形密封圈	起动电机组	Enquire
31361-055A0-000	调整垫片	起动电机组	Enquire
31361-05530-000	起动电机卡环	起动电机组	Enquire
31361-25H00-000	起动电机调整垫片	起动电机组	Enquire
09280-24003-000	O形密封圈	起动电机组	Enquire
09404-06032-000	有孔线夹片	电器组	Enquire
02162-0625A-000	十字槽小螺钉	电器组	Enquire
33510-48H00-000	火花塞帽总成	电器组	Enquire
33541-48H01-000	火花塞密封罩	电器组	Enquire
34383-10B00-000	螺钉	仪表组	Enquire
03541-0416A-000	十字槽自攻螺钉	仪表组	Enquire
94492-20K00-000	导流罩体螺钉	前照灯组	Enquire
37152-20K00-000	转向锁螺钉	车体导线组	Enquire
41498-48H00-000	扣形塞	车架组	Enquire
09407-10404-000	导线束线夹	燃油箱组	Enquire
09139-06190-000	特殊形状螺钉	车体盖组	Enquire
03541-0512B-000	十字槽自攻螺钉	车体盖组	Enquire
03541-0516B-000	十字槽自攻螺钉	车体盖组	Enquire
09139-06030-000	螺钉	前挡泥板组	Enquire
02142-0510B-000	SCREW	车把管组	Enquire
36990-48H00-000	导线束线夹	手把开关组	Enquire
02122-0320A-000	十字槽沉头小螺钉	手把开关组	Enquire
02142-0612B-000	十字槽小螺钉	手把开关组	Enquire
02122-0630B-000	十字槽沉头小螺钉	座垫组	Enquire
36990-32G10-000	导线束线夹	座垫组	Enquire

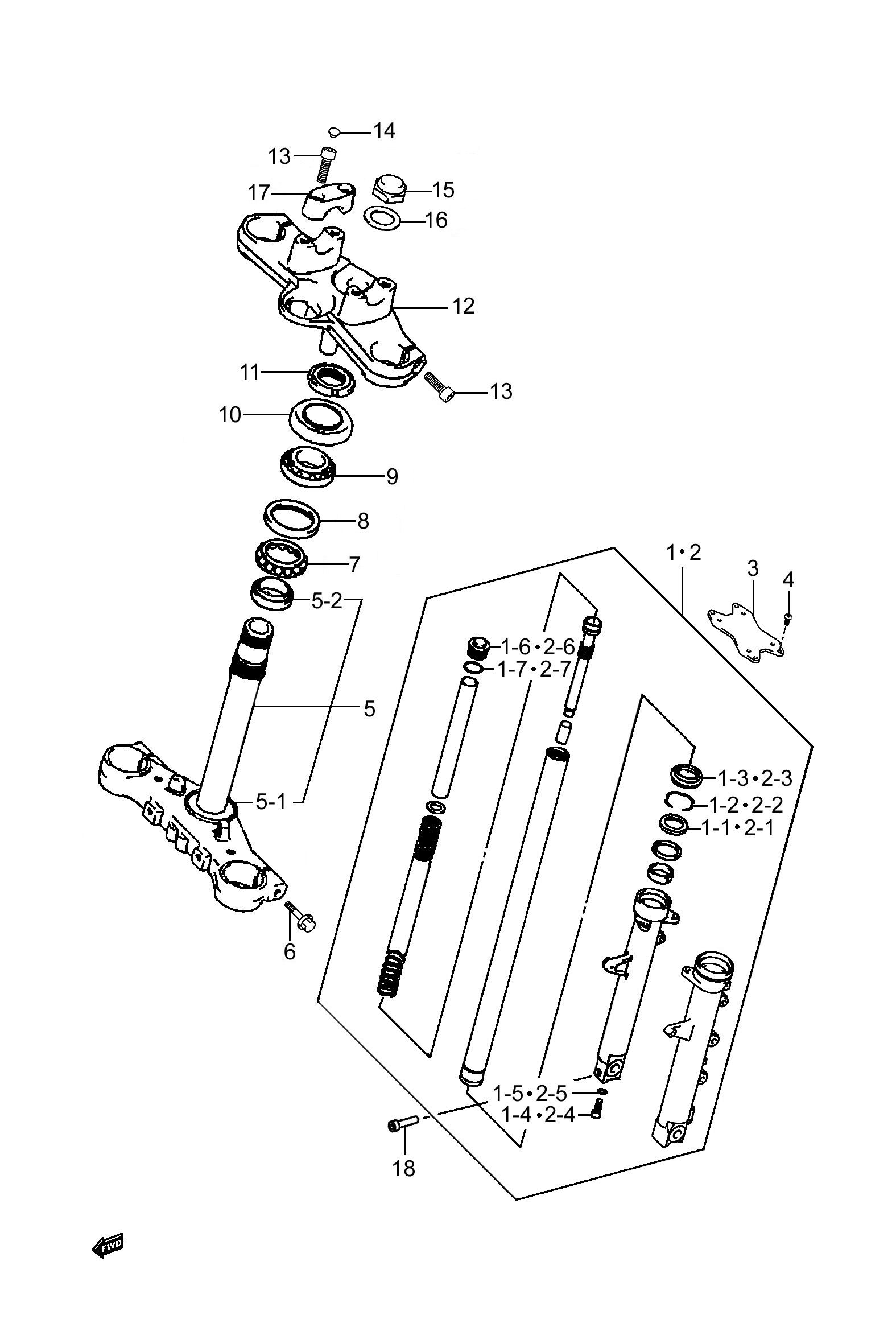

51351-48H00-000	螺塞	前叉组	Enquire
51644-48H01-000	转向柱下密封圈	前叉组	Enquire
51622-48H00-000	转向轴承下外座圈	前叉组	Enquire
51613-48H00-000	转向柱轴承滚珠	前叉组	Enquire
51612-48H00-000	下转向轴承内座圈	前叉组	Enquire
09267-25L01-000	止推球轴承	前叉组	Enquire
09263-22078-000	滚针轴承	后摇架组	Enquire
61310-21K00-000	链盒组成	后摇架组	Enquire
09139-06165-000	前货箱安装螺钉	后摇架组	Enquire
09283-25L02-000	油封	后轮组	Enquire
09285-35L01-000	油封	后轮组	Enquire
36990-39J10-000	线夹	后制动油缸	Enquire
93125-21K00-000	装饰螺钉	尾箱组	Enquire
12164-39F00-0A0	曲柄销轴承	曲轴组	Enquire
12164-39F00-0B0	曲柄销轴承	曲轴组	Enquire
12164-39F00-0C0	曲柄销轴承	曲轴组	Enquire
12164-39F00-0D0	曲柄销轴承	曲轴组	Enquire
12228-17E00-0E0	曲轴推力轴承	曲轴组	Enquire
12228-17E00-0F0	曲轴推力轴承	曲轴组	Enquire
12228-17E00-0G0	曲轴推力轴承	曲轴组	Enquire
12228-17E00-0H0	曲轴推力轴承	曲轴组	Enquire
12228-17E00-0J0	曲轴推力轴承	曲轴组	Enquire
12228-17E00-0K0	曲轴推力轴承	曲轴组	Enquire
12228-17E00-0L0	曲轴推力轴承	曲轴组	Enquire
12229-48H10-0A0	曲轴轴承	曲轴组	Enquire
12229-48H10-0B0	曲轴轴承	曲轴组	Enquire
12229-48H10-0C0	曲轴轴承	曲轴组	Enquire
12229-48H10-0D0	曲轴轴承	曲轴组	Enquire
12229-48H00-0A0	平衡轴轴承	曲轴组	Enquire
12229-48H00-0B0	平衡轴轴承	曲轴组	Enquire
12229-48H00-0C0	平衡轴轴承	曲轴组	Enquire
12229-48H00-0D0	平衡轴轴承	曲轴组	Enquire
36990-32G00-000	导线束线夹	车体导线组	Enquire
36990-32G20-000	导线束线夹	车体导线组	Enquire
09247-14043-000	六角头螺塞	机油泵组	Enquire
