Verified fitment — 22 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (22)
- 2018 铃木(豪爵铃木) DL DL250 ABS版
- 2019 铃木(豪爵铃木) DL DL250 黑油箱网状贴花
- 2022 铃木(豪爵铃木) DL DL250
- 2024 铃木(豪爵铃木) DL DL250
- 2019 铃木(豪爵铃木) DL DL250J-A 警务车
- 2018 铃木(豪爵铃木) DL DL250 普通版
- 2018 铃木(豪爵铃木) GSX GSX250R
- 2019 铃木(豪爵铃木) GSX GSX250R-A 国四
- 2024 铃木(豪爵铃木) GSX GSX250R-E
- 2012 铃木(豪爵铃木) GW GW250 骊驰
- 2019 铃木(豪爵铃木) GW GW250 骊驰 ABS版
- 2014 铃木(豪爵铃木) GW GW250F 全导流罩版
- 2013 铃木(豪爵铃木) GW GW250J-H 公务警用版
- 2013 铃木(豪爵铃木) GW GW250S 旅行版
- 2021 豪爵 DR DR250
- 2022 豪爵 TR TR300 都市版
- 2022 豪爵 TR TR300 旅行版
- 2024 豪爵 TR TR300 Plus 城市版
- 2024 豪爵 TR TR300 Plus 旅行版
- 2024 豪爵 TR TR300 Plus 旅行版带边箱
- 2020 豪爵 DR DR300
- 2022 豪爵 XCR XCR300
Location in exploded diagrams

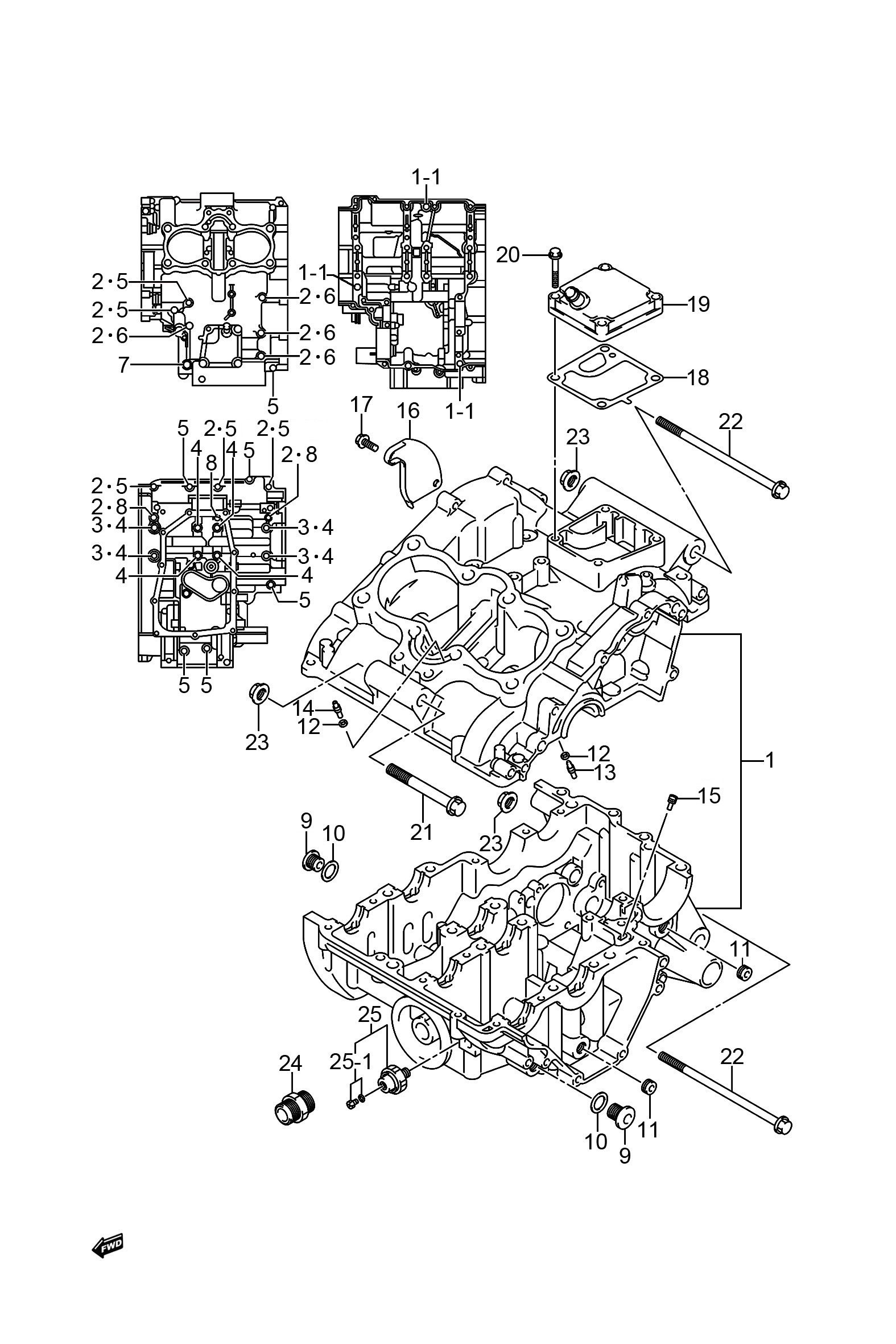

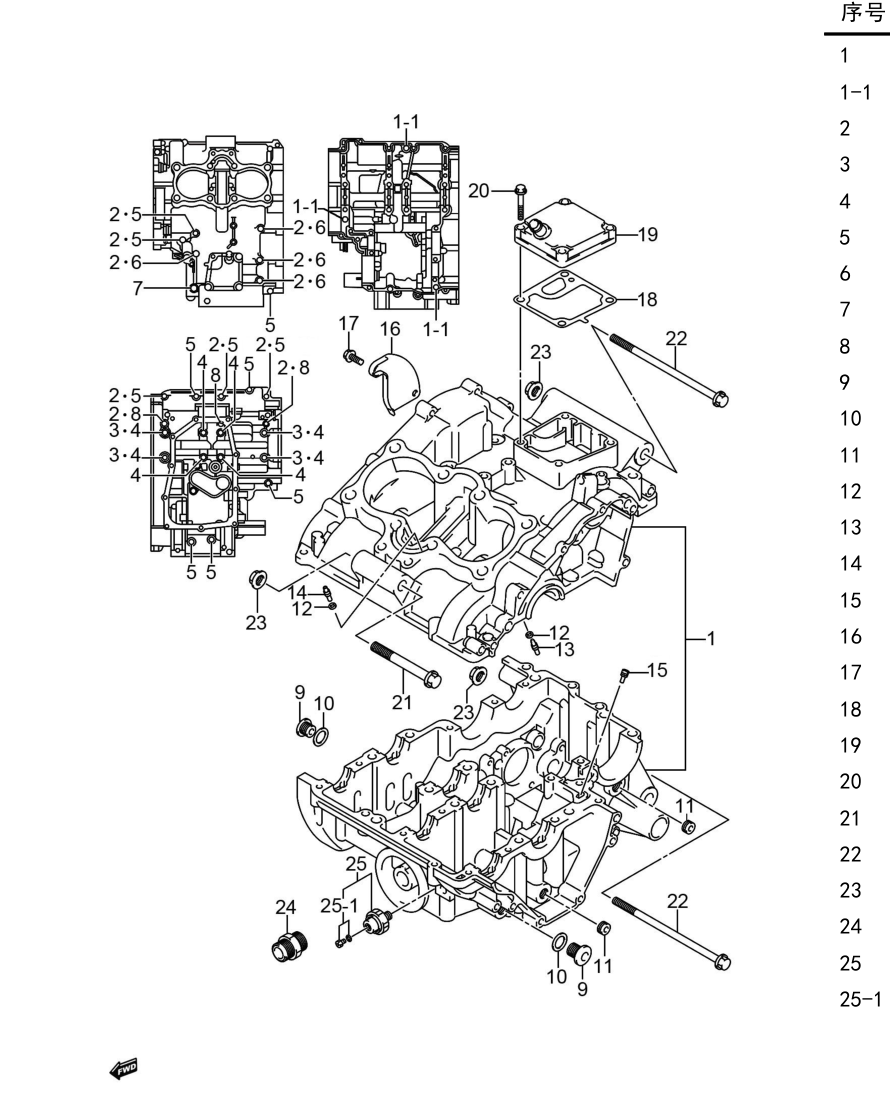

Other parts on this diagram — 曲轴箱组
- #1 11300-48H20-000 — 曲轴箱总成
- #1-1 04211-11169-000 — 定位销
- #2 09168-06L04-000 — 密封垫
- #3 09168-08035-000 — 密封垫
- #4 09103-08554-000 — 六角法兰面螺栓
- #5 01547-0635A-000 — 六角法兰面螺栓
- #6 01547-0655A-000 — 六角法兰面螺栓
- #7 01550-0855A-000 — 六角法兰面螺栓
- #8 01547-0690A-000 — 六角法兰面螺栓
- #9 09248-14013-000 — 圆头螺塞
- #10 09168-14L01-000 — 密封垫
- #11 11322-48H00-000 — 锥形螺纹塞
- #12 09280-04004-000 — O形圈
- #13 11391-48H00-000 — 活塞冷却喷嘴
- #15 11313-48H00-000 — 喷油嘴
- #16 11317-48H00-000 — 油气分离器安装板
- #17 01547-0612A-000 — 六角法兰面螺栓
- #18 11318-48H00-000 — 通气盖密封垫
- #19 11330-48H01-000 — 曲轴箱通气孔盖组成
- #20 01547-0630A-000 — 六角法兰面螺栓
- #21 09103-10445-000 — 六角法兰面螺栓
- #22 09103-10115-000 — 六角法兰面螺栓
- #23 09159-10L06-000 — 特殊形状螺母
- #24 16591-48H00-000 — 机油滤芯支架接头
