2022 铃木(轻骑铃木) UY UY125 畅享版Electrical System parts

CN market49 genuine parts12 diagrams

Subgroups

Headlight & Parts · 5Lights · 6Alternator & Parts · 10Relay · 6Controller/ECU · 43Starter System · 1

Part numbers

Every genuine electrical system part fitted to the 2022 铃木(轻骑铃木) UY UY125 畅享版. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
31800C49110W000RELAY ASSY, STARTING MOTOR电器件Enquire
32800-10K10-000RECTIFIER ASSY电器件Enquire
33410-10K00-000COIL ASSY, IGNITION电器件Enquire
35710Q45KA0W000LAMP ASSY, REAR COMBINATIONREAR COMBINATION LAMPEnquire
09471C12226W000.BULB (12V10W)REAR COMBINATION LAMPEnquire
35186C45K00W000.TUBE 4REAR COMBINATION LAMPEnquire
93160Q45K00W000LOCK ASSY,REAR BOXREAR BOXEnquire
08316-1012A-000NUT箱体Enquire
01547C0610AW000BOLT燃油泵Enquire
26300-10K00-000LEVER ASSY, KICK STARTER反冲启动器Enquire
31100C10K02W000MOTOR ASSY, STARTING启动电机Enquire
31130C12K00W000.BRUSH TERMINAL SET启动电机Enquire
31133C12K00W000.HOLDER, BRUSH启动电机Enquire
31280C12J00W000.BOLT启动电机Enquire
32101-10K10-000STATOR ASSY磁电机Enquire
32102-10K10-000ROTOR ASSY磁电机Enquire
07130-0525B-000BOLT磁电机Enquire
33542-33G00-000SEAL, HIGH TENSION CORD电器件Enquire
07130C0616BW000BOLT,SENSOR速度表Enquire
35100Q45K00W000HEADLAMP ASSY前大灯Enquire
09471C12225W000.BULB (12V35/35W)前大灯Enquire
35601C45K00W000LAMP ASSY, FRONT TURNSIGNAL RH前转向灯Enquire
35602C45K00W000LAMP ASSY, FRONT TURNSIGNAL LH前转向灯Enquire
09481C15501W000.FUSE (15A)主线束Enquire
38500C10K10W000HORN ASSY主线束Enquire
36990C29J20W000CLAMP, WIRING HARNESS主线束Enquire
09407C08402W000CLAMP (L:89)主线束Enquire
09407C12412W000CLAMP (L:125)主线束Enquire
09407C17403W000CLAMP (L:154)主线束Enquire
09407C19404W000CLAMP (L:190)主线束Enquire
09407C23402W000CLAMP (L:235)主线束Enquire
37740C10K00W000SWITCH ASSY, STOP LAMP主线束Enquire
09443C06046W000SPRING, STOP LAMP SWITCH 13主线束Enquire
01550C0616AW000BOLT转向锁Enquire
37310-39J10-000SWITCH ASSY, STARTER手柄开关Enquire
37340C20E00W000SWITCH ASSY, LIGHTING手柄开关Enquire
37420C39J00W000SWITCH ASSY, DIMMER手柄开关Enquire
58300C10K00W000CABLE ASSY, THROTTLE NO.1车把组合Enquire
58300C45K00W000CABLE ASSY, THROTTLE NO.2车把组合Enquire
58630-10K00-000GUIDE, CABLE车把组合Enquire
34938C45K00W000GUIDE,SPEED SENSOR LEAD NO.1速度表Enquire
34990C45K00W000SENSOR COMP,SPEED速度表Enquire
08341-31039-000KEY磁电机Enquire
33860-10K00-000WIRE, BATTERY MINUS LEAD电瓶Enquire
32920C10K00W000CONTROL UNIT, FI电器件Enquire
38610C20K20W000RELAY ASSY,TURNSIGNAL前转向灯Enquire
36610Q45KA0W000HARNESS, WIRING主线束Enquire
37520C39J00W000SWITCH ASSY, HORN手柄开关Enquire
36920-10K00-000PROTECTOR,WIRING HARNESS车把组合Enquire

Exploded diagrams — Electrical System

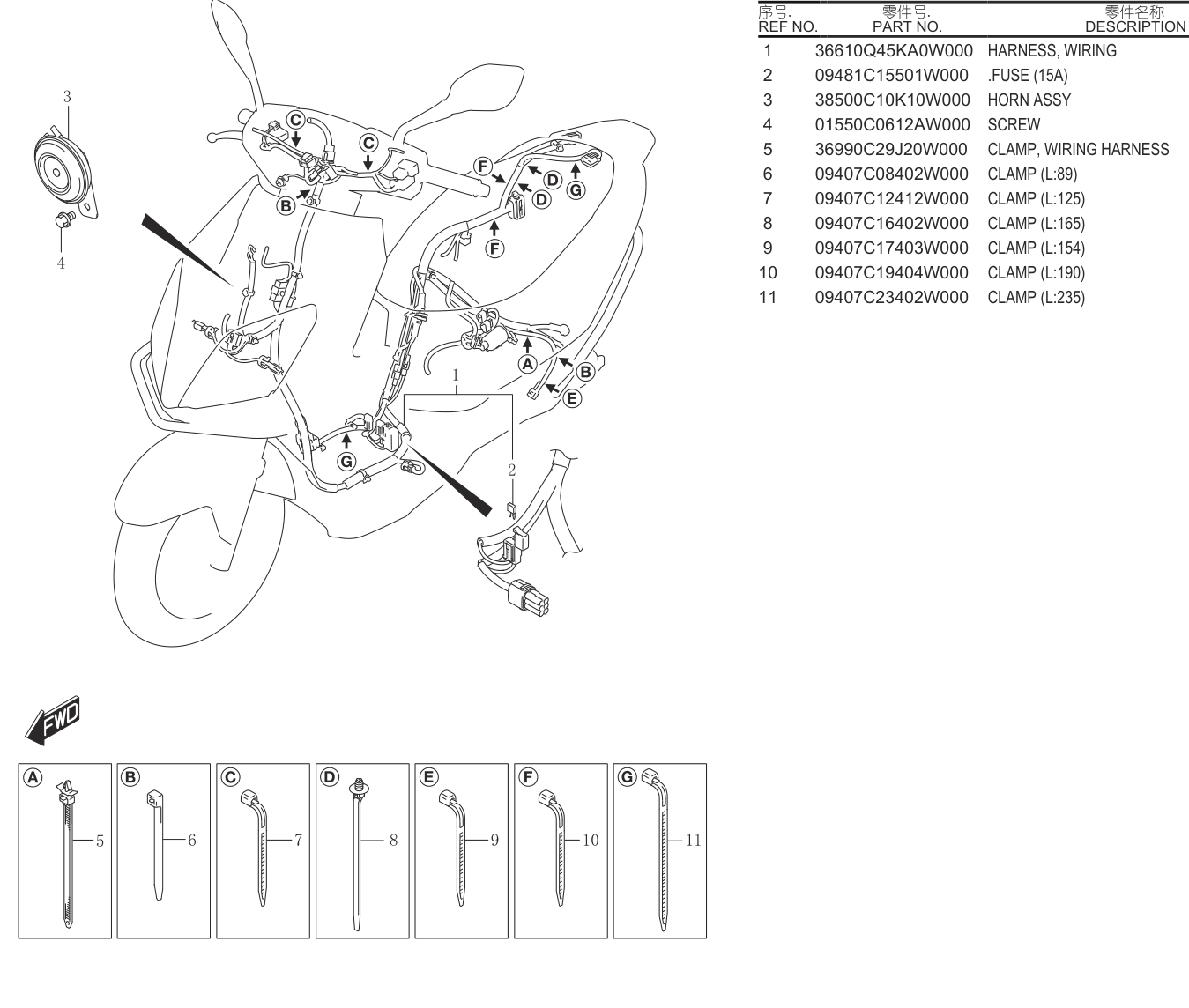

2022 铃木(轻骑铃木) UY UY125 畅享版 主线束 exploded diagram
主线束 · 10
2022 铃木(轻骑铃木) UY UY125 畅享版 主线束 exploded diagram
主线束 · 9

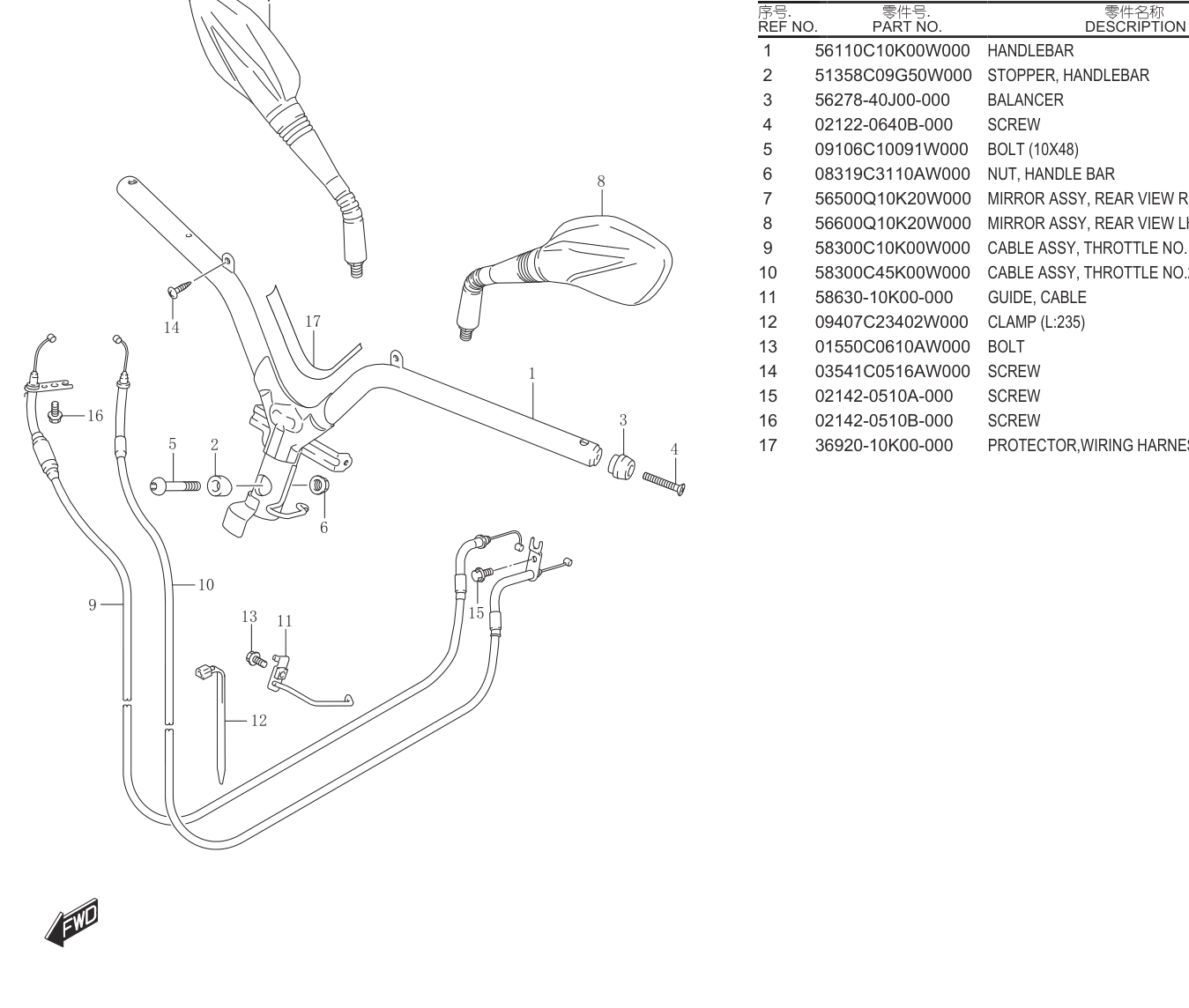

2022 铃木(轻骑铃木) UY UY125 畅享版 车把组合 exploded diagram
车把组合 · 6

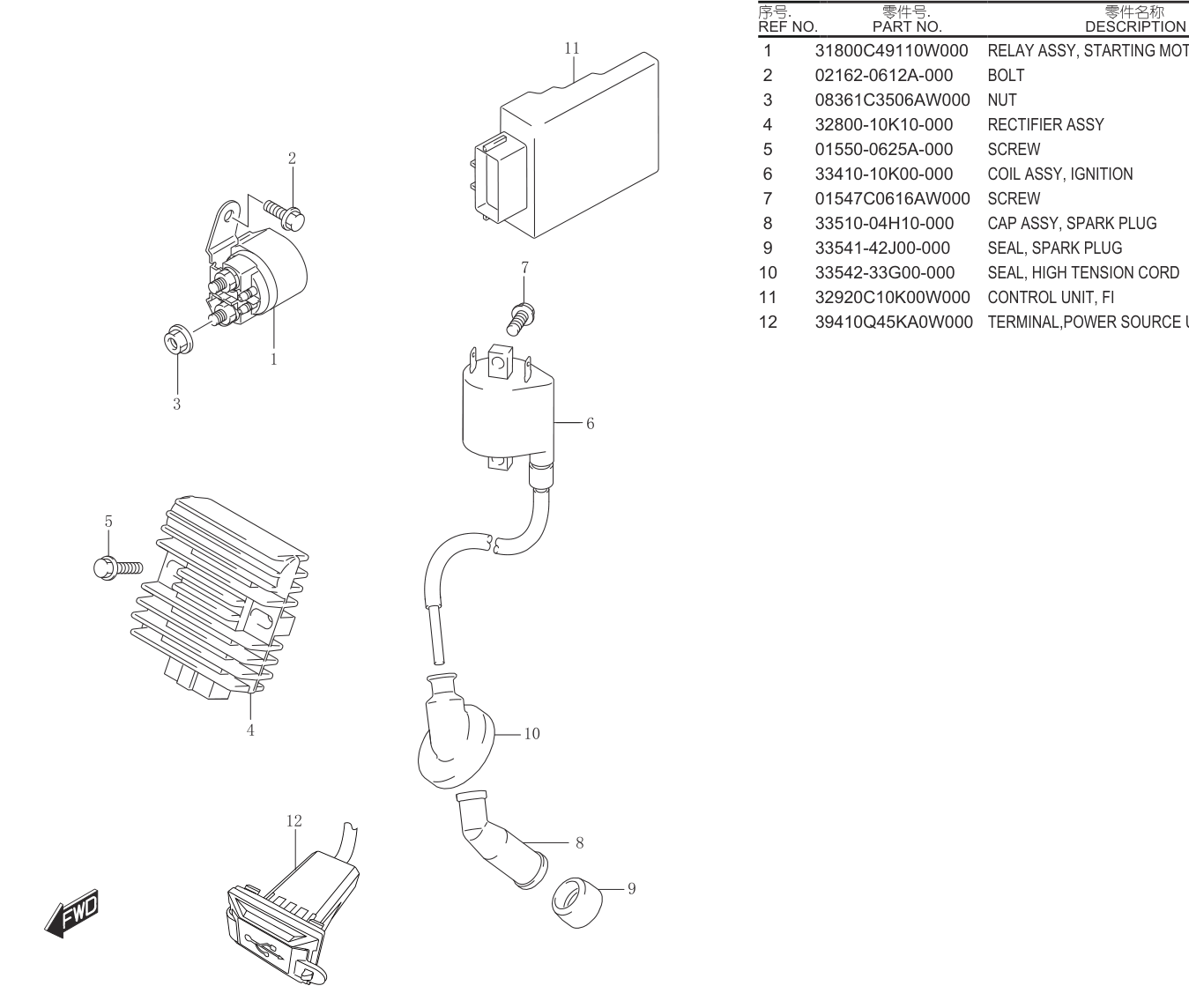

2022 铃木(轻骑铃木) UY UY125 畅享版 电器件 exploded diagram
电器件 · 5

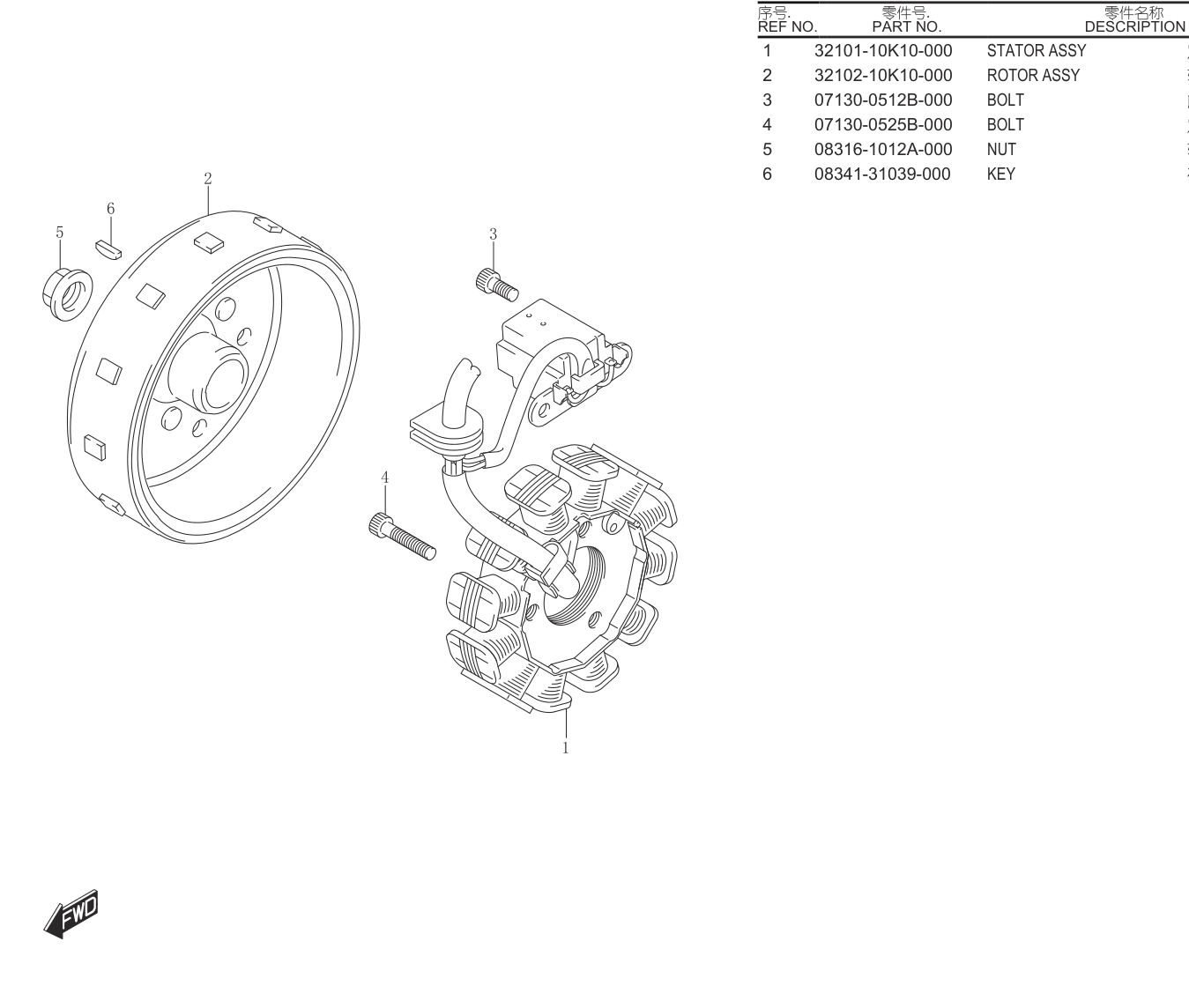

2022 铃木(轻骑铃木) UY UY125 畅享版 磁电机 exploded diagram
磁电机 · 5

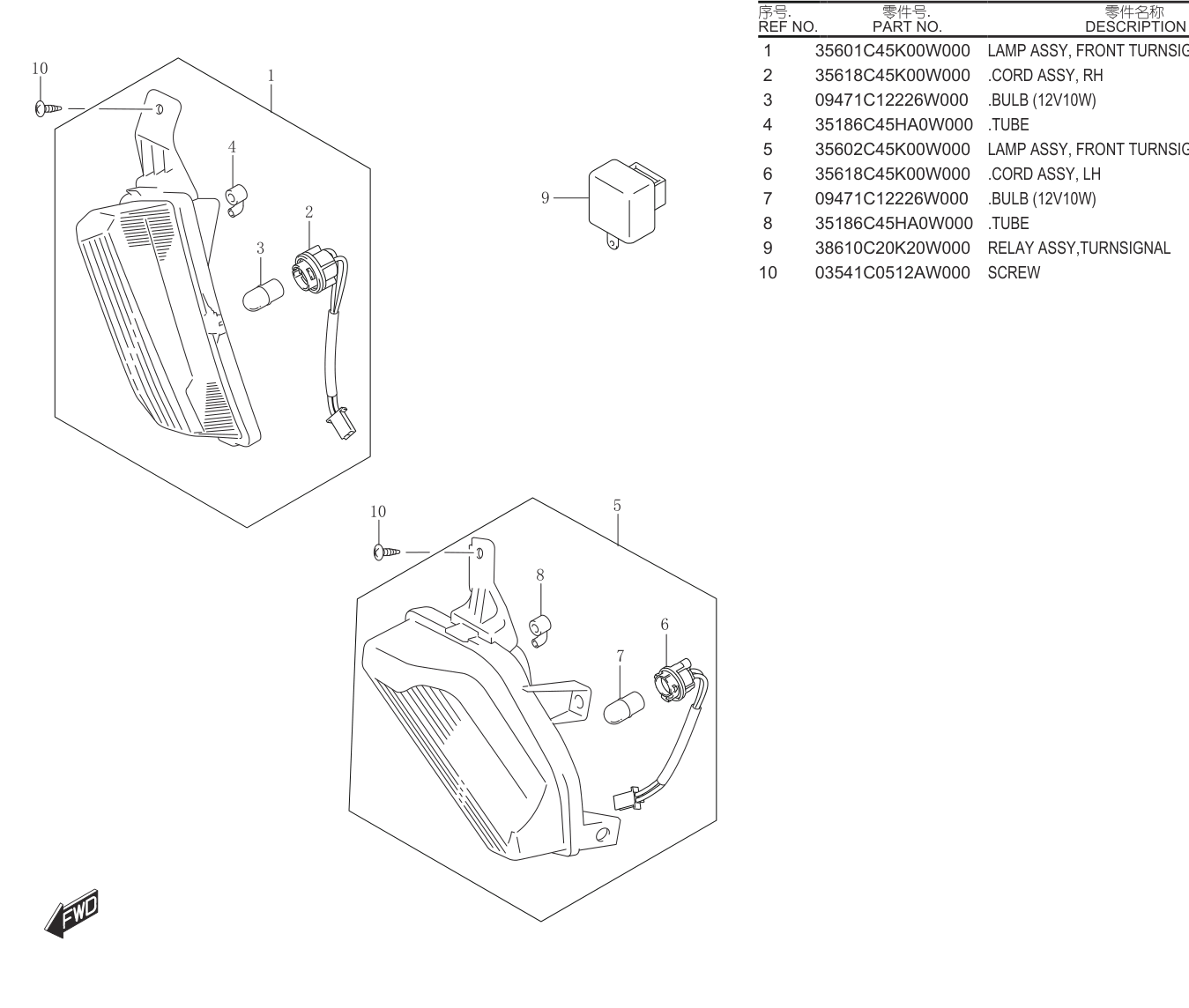

2022 铃木(轻骑铃木) UY UY125 畅享版 前转向灯 exploded diagram
前转向灯 · 5
2022 铃木(轻骑铃木) UY UY125 畅享版 车把组合 exploded diagram
车把组合 · 5
2022 铃木(轻骑铃木) UY UY125 畅享版 启动电机 exploded diagram
启动电机 · 4

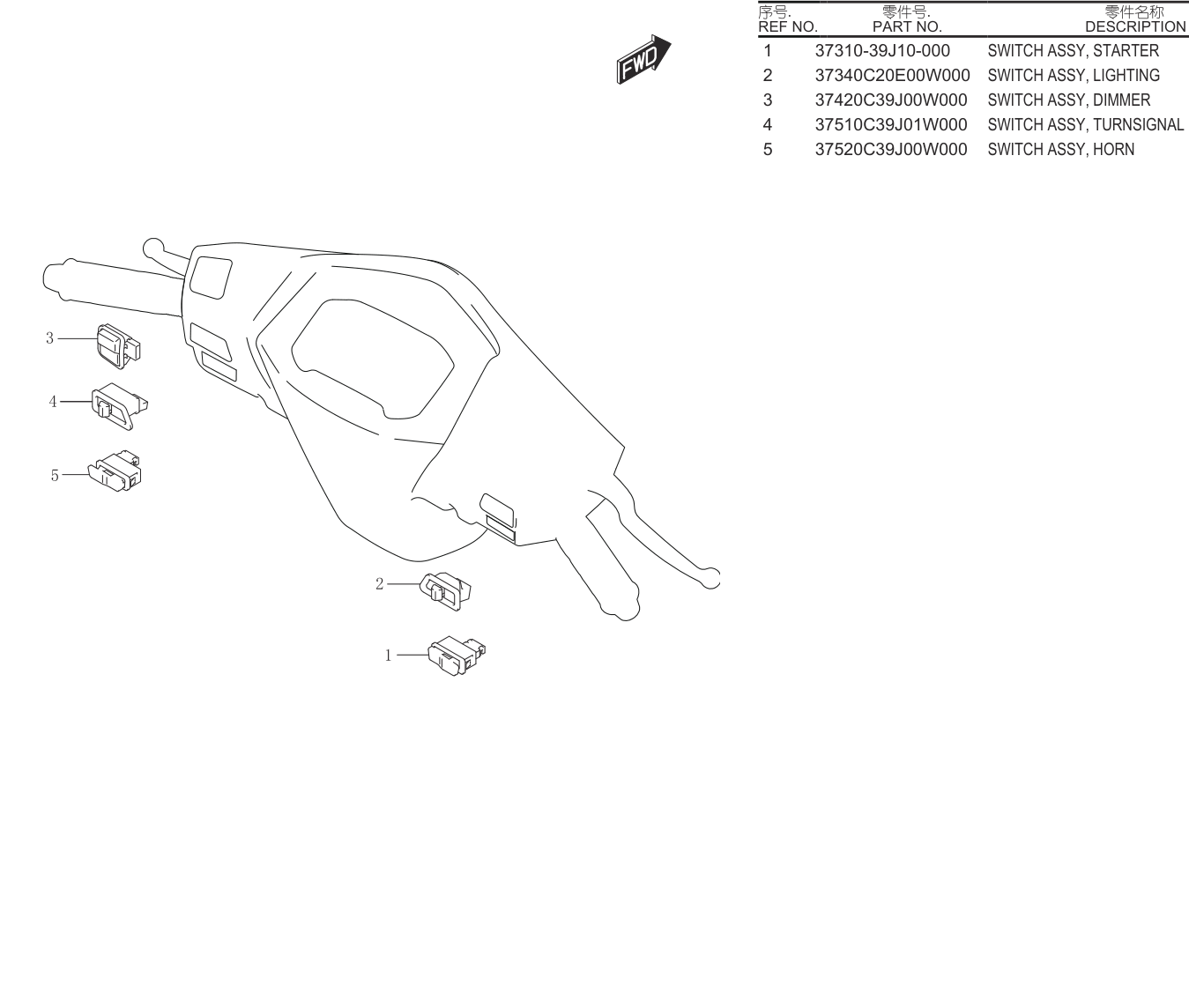

2022 铃木(轻骑铃木) UY UY125 畅享版 手柄开关 exploded diagram
手柄开关 · 4

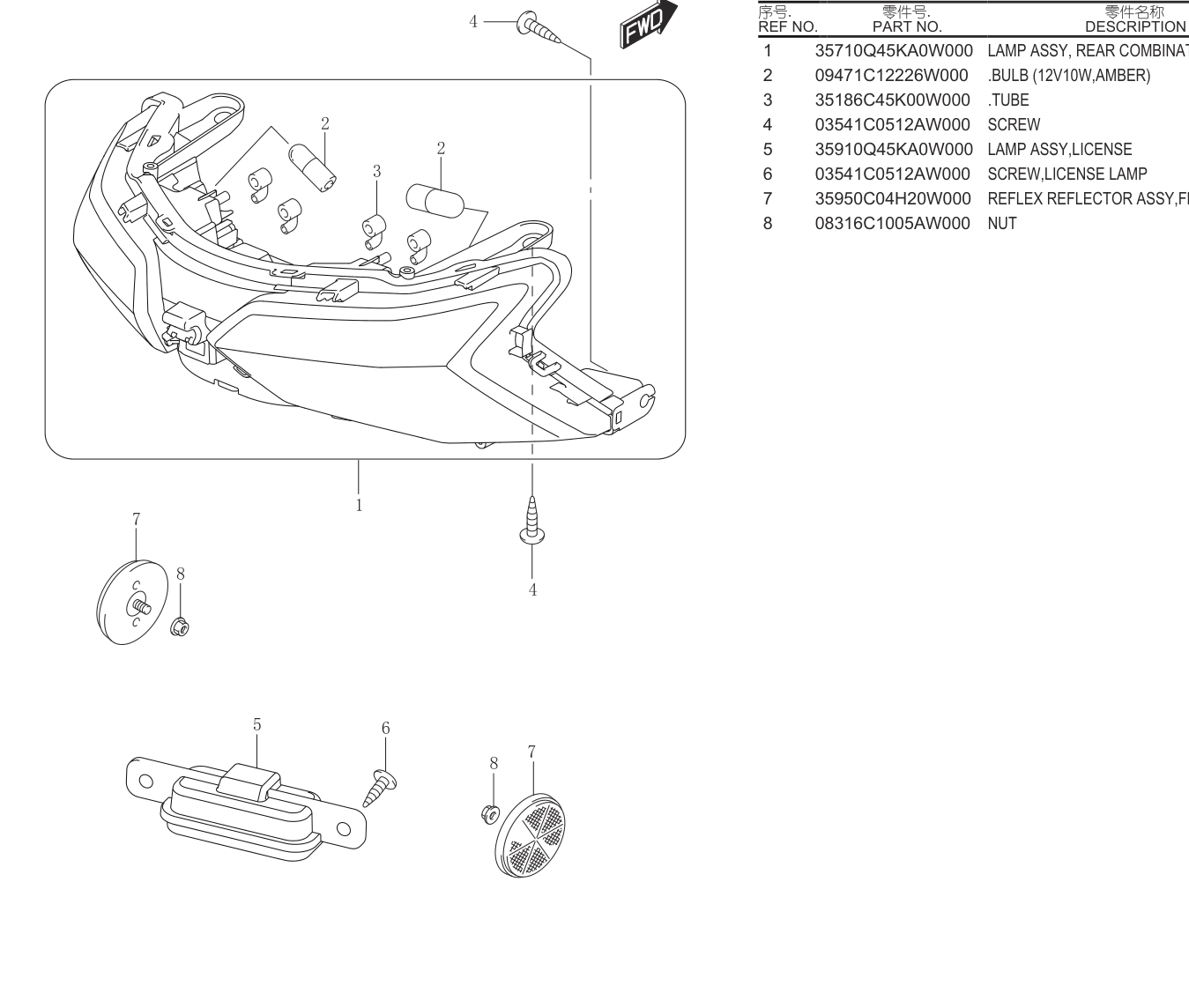

2022 铃木(轻骑铃木) UY UY125 畅享版 REAR COMBINATION LAMP exploded diagram
REAR COMBINATION LAMP · 3

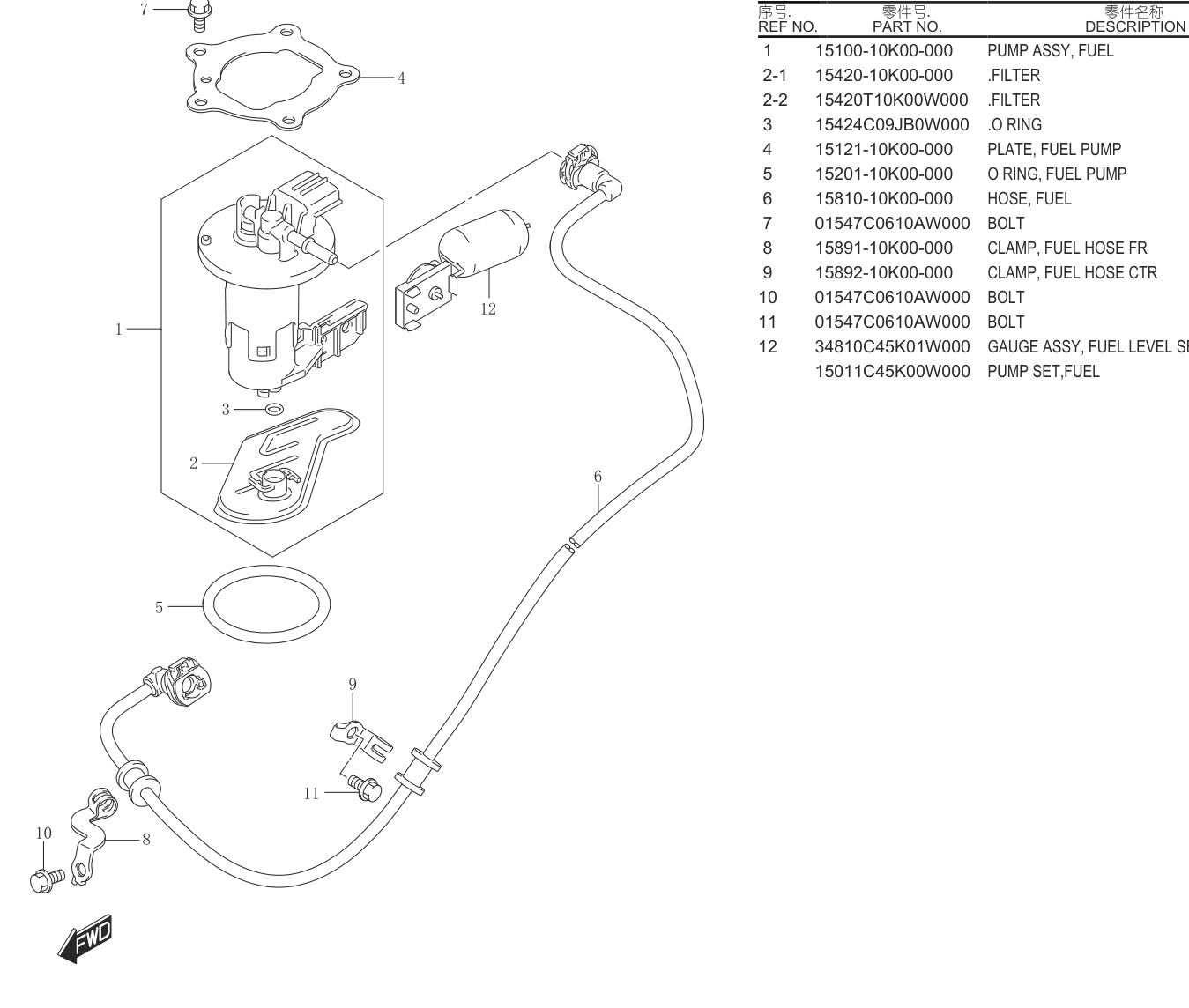

2022 铃木(轻骑铃木) UY UY125 畅享版 燃油泵 exploded diagram
燃油泵 · 3

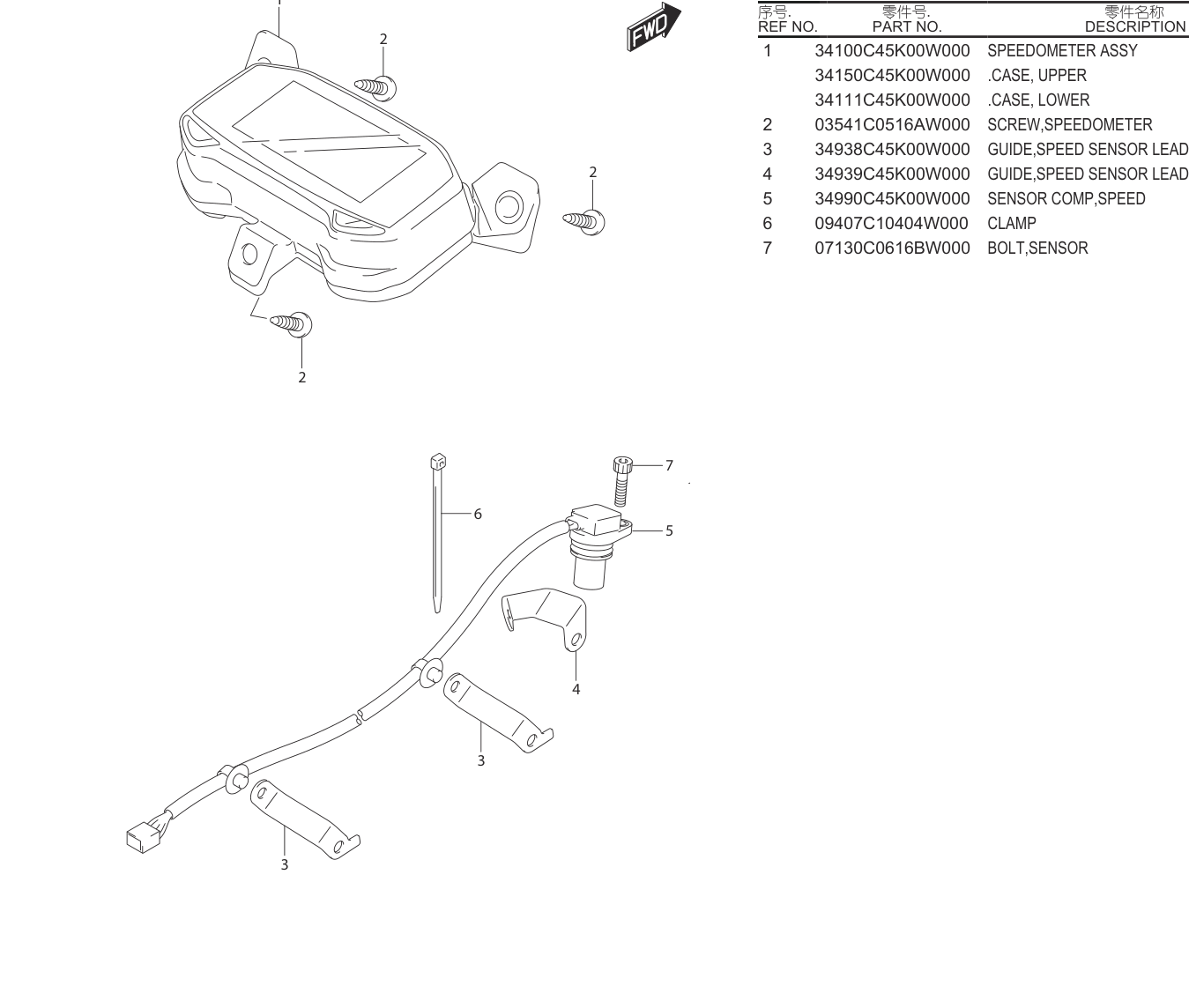

2022 铃木(轻骑铃木) UY UY125 畅享版 速度表 exploded diagram
