2020 铃木(轻骑铃木) UY UY125 改款Electrical System parts

CN market53 genuine parts12 diagrams

Subgroups

Headlight & Parts · 4Lights · 6Battery · 1Alternator & Parts · 10Relay · 7Controller/ECU · 74Starter System · 1

Part numbers

Every genuine electrical system part fitted to the 2020 铃木(轻骑铃木) UY UY125 改款. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
01547C0610AW000BOLT车把组合Enquire
08316-1012A-000NUT箱体Enquire
26300-10K00-000LEVER ASSY, KICK STARTER反冲启动器Enquire
31100C10K00W000MOTOR ASSY, STARTING启动电机Enquire
31130C12K00W000.BRUSH TERMINAL SET启动电机Enquire
31133C12K00W000.HOLDER, BRUSH启动电机Enquire
31280C12J00W000.BOLT启动电机Enquire
32101-10K10-000STATOR ASSY磁电机Enquire
32102-10K10-000ROTOR ASSY磁电机Enquire
07130-0525B-000BOLT磁电机Enquire
33610C10K00W000BATTERY ASSY 2电瓶Enquire
31800C49110W000RELAY ASSY, STARTING MOTOR电器件Enquire
32800-10K10-000RECTIFIER ASSY电器件Enquire
33410-10K00-000COIL ASSY, IGNITION电器件Enquire
34990C45K00W000SENSOR COMP,SPEED速度表Enquire
35100C45K00W000HEADLAMP ASSY前大灯Enquire
09471C12225W000.BULB (12V35/35W)前大灯Enquire
35601C45K00W000LAMP ASSY, FRONT TURNSIGNAL RH前转向灯Enquire
09471C12226W000.BULB (12V10W)前转向灯Enquire
35602C45K00W000LAMP ASSY, FRONT TURNSIGNAL LH前转向灯Enquire
38610C26H03W000RELAY ASSY,TURNSIGNAL前转向灯Enquire
35710C45K00W000LAMP ASSY, REAR COMBINATION后尾灯Enquire
35186C45K00W000.TUBE 4后尾灯Enquire
36610C45K00W000HARNESS, WIRING主线束Enquire
09481C15501W000.FUSE (15A)主线束Enquire
38500C10K10W000HORN ASSY主线束Enquire
36990C29J20W000CLAMP, WIRING HARNESS主线束Enquire
09407C08402W000CLAMP (L:89)主线束Enquire
09407C12412W000CLAMP (L:125)主线束Enquire
09407C17403W000CLAMP (L:154)主线束Enquire
09407C19404W000CLAMP (L:190)主线束Enquire
36610C45K10W000HARNESS, WIRING主线束Enquire
09407C23402W000CLAMP (L:235)主线束Enquire
37740C10K00W000SWITCH ASSY, STOP LAMP主线束Enquire
09443C06046W000SPRING, STOP LAMP SWITCH 13主线束Enquire
36610C45K20W000HARNESS, WIRING主线束Enquire
36610C45K30W000HARNESS, WIRING主线束Enquire
37310-39J10-000SWITCH ASSY, STARTER手柄开关Enquire
37340C20E00W000SWITCH ASSY, LIGHTING手柄开关Enquire
37420C39J00W000SWITCH ASSY, DIMMER手柄开关Enquire
58300C10K00W000CABLE ASSY, THROTTLE NO.1车把组合Enquire
58300C45K00W000CABLE ASSY, THROTTLE NO.2车把组合Enquire
58630-10K00-000GUIDE, CABLE车把组合Enquire
93160Q45K00W000LOCK ASSY,REAR BOXREAR BOXEnquire
33542-33G00-000SEAL, HIGH TENSION CORD电器件Enquire
32920C10K00W000CONTROL UNIT, FI电器件Enquire
34938C45K00W000GUIDE,SPEED SENSOR LEAD NO.1速度表Enquire
08341-31039-000KEY磁电机Enquire
33860-10K00-000WIRE, BATTERY MINUS LEAD电瓶Enquire
07130C0616BW000BOLT,SENSOR速度表Enquire
37520C39J00W000SWITCH ASSY, HORN手柄开关Enquire
36920-10K00-000PROTECTOR,WIRING HARNESS车把组合Enquire
93160C10K00W000LOCK ASSY,REAR BOX后尾箱Enquire

Exploded diagrams — Electrical System

2020 铃木(轻骑铃木) UY UY125 改款 主线束 exploded diagram
主线束 · 11
2020 铃木(轻骑铃木) UY UY125 改款 主线束 exploded diagram
主线束 · 11
2020 铃木(轻骑铃木) UY UY125 改款 主线束 exploded diagram
主线束 · 9
2020 铃木(轻骑铃木) UY UY125 改款 主线束 exploded diagram
主线束 · 9
2020 铃木(轻骑铃木) UY UY125 改款 车把组合 exploded diagram
车把组合 · 6
2020 铃木(轻骑铃木) UY UY125 改款 车把组合 exploded diagram
车把组合 · 5

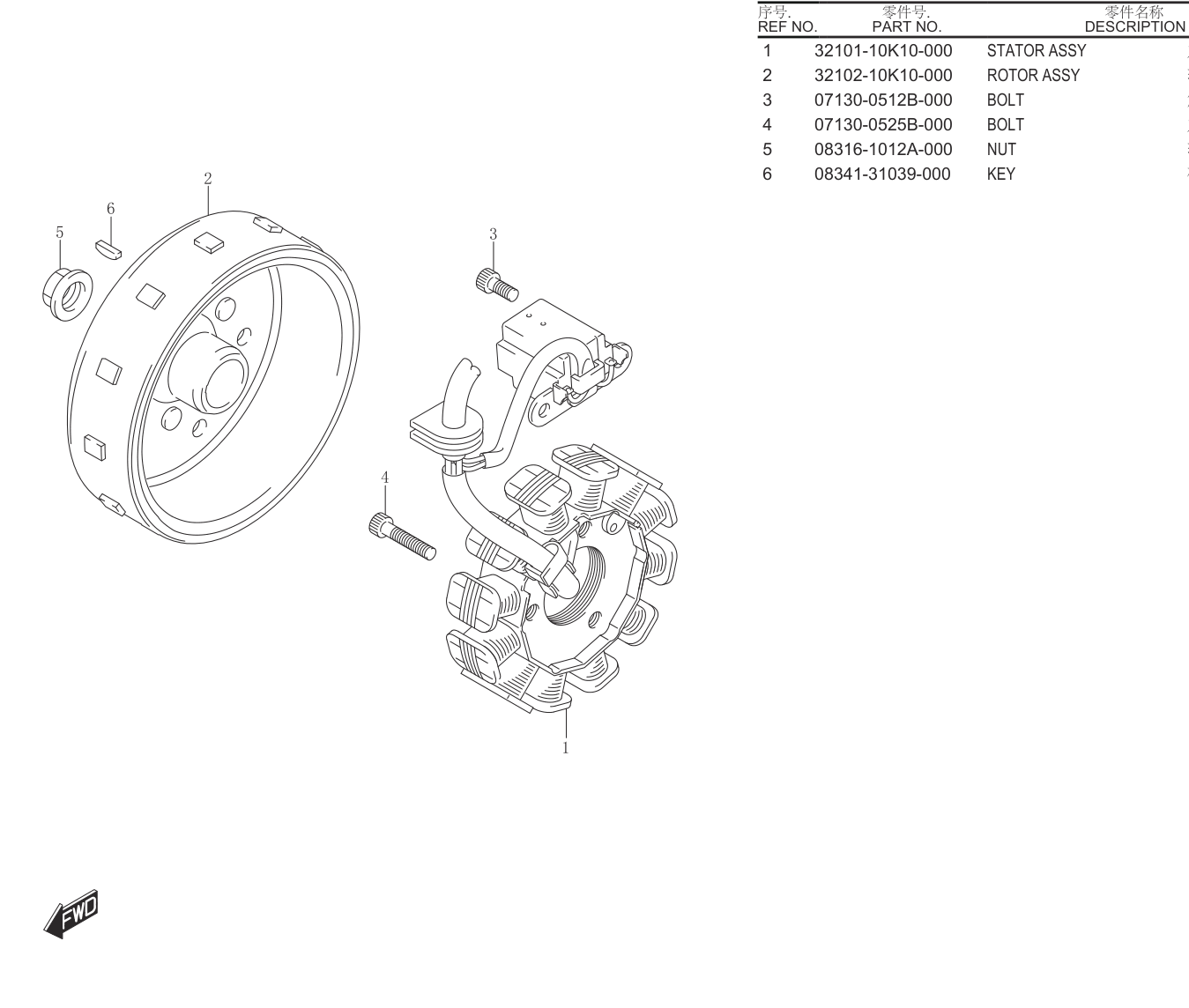

2020 铃木(轻骑铃木) UY UY125 改款 磁电机 exploded diagram
磁电机 · 5

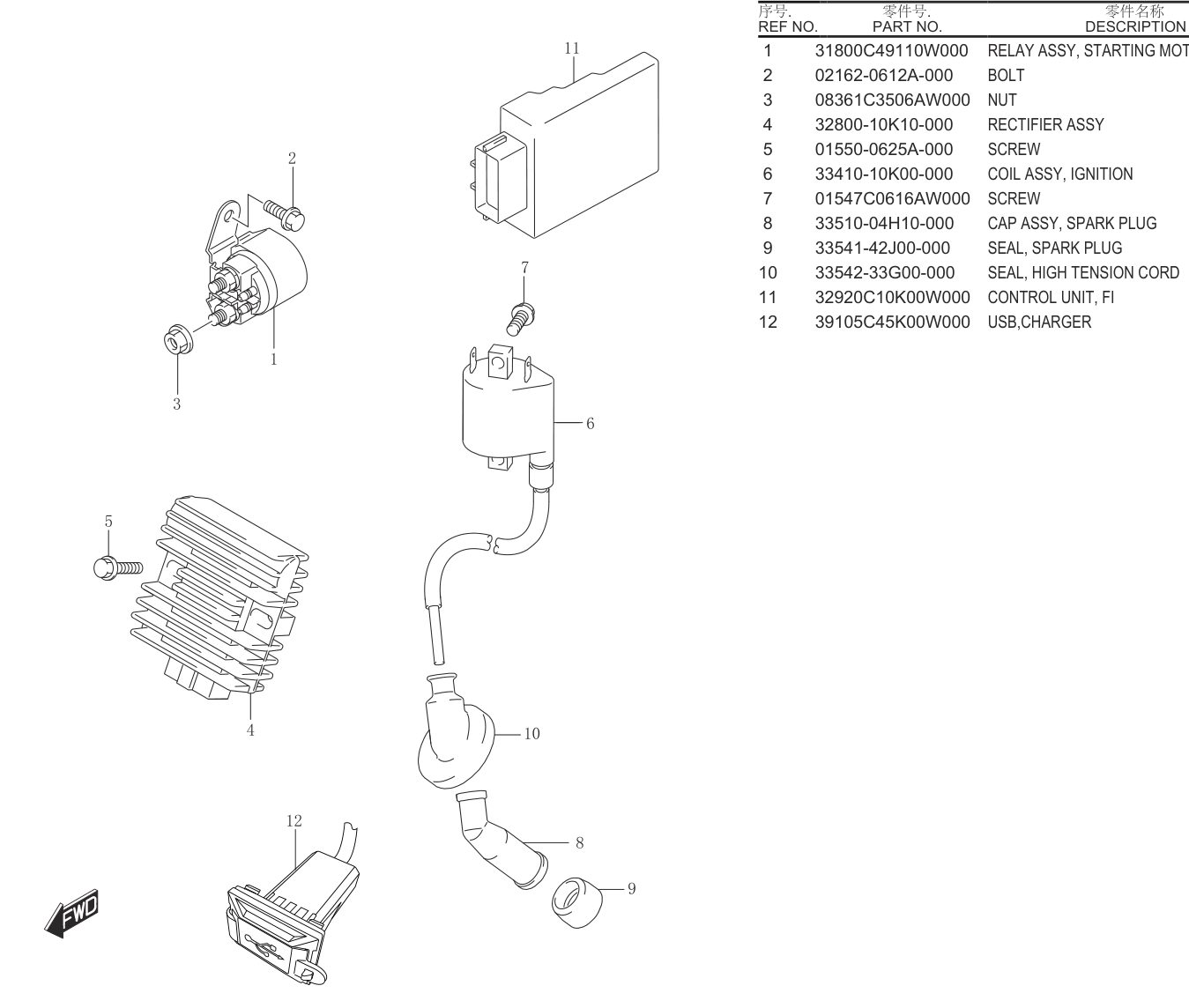

2020 铃木(轻骑铃木) UY UY125 改款 电器件 exploded diagram
电器件 · 5

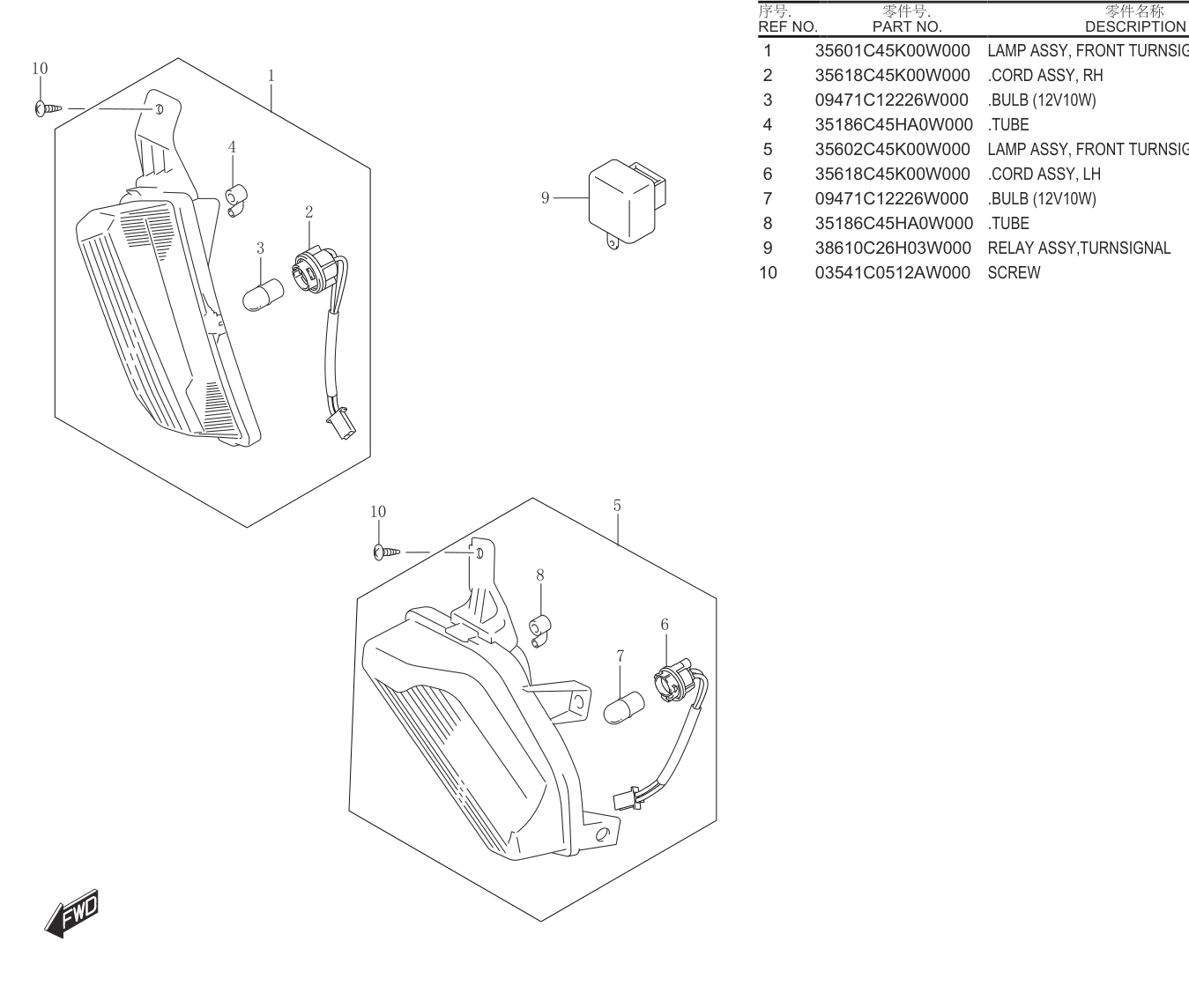

2020 铃木(轻骑铃木) UY UY125 改款 前转向灯 exploded diagram
前转向灯 · 5
2020 铃木(轻骑铃木) UY UY125 改款 车把组合 exploded diagram
车把组合 · 5
2020 铃木(轻骑铃木) UY UY125 改款 车把组合 exploded diagram
车把组合 · 5
2020 铃木(轻骑铃木) UY UY125 改款 启动电机 exploded diagram
启动电机 · 4
