UFORCE 1000 2025Engine Hardware parts

UK market126 genuine parts12 diagrams

Part numbers

Every genuine engine hardware part fitted to the UFORCE 1000 2025. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
9030-000109SCREW CLAMP, A-TYPE, 70~90Air Filter AssyEnquire
30601-117010CLAMPAir Filter AssyEnquire
0010-022020-00002BOLTGear ShiftingEnquire
30800-06005CIRCLIP FOR HOLERear SuspensionEnquire
5BY0-050102DAMPING SLEEVE, FRONT UPPER SWING ARM (SUIT 23MM S-ARM)Rear SuspensionEnquire
30903-0322210COTTER PINBrake SystemEnquire
30102-060016810SCREWBrake SystemEnquire
0010-021019-0010BOLT M6x12Camshaft Of Cylinder 2 AssyEnquire
5HY#-221601-1000SCREW, PIN SHAFTCargo Box 1Enquire
8010-180024Water Filling Port Cap AssyCooling SystemEnquire
30601-113010CLAMPCooling SystemEnquire
8010-180023CAP, RESERVOIR TANKCooling SystemEnquire
0800-040002-00001PISTON PIN Replacing: 0800-040002 - PISTON PINCrankshaft & Connecting Rod & Piston AssyEnquire
0JY0-013201-00003BOLT, CVT CASE COVER Replacing: 0JY0-013201 - BOLT,CVT CASE COVER NLA USE 0JY0-013201-00003Cvt Case AssyEnquire
0800-022510ADJUST SCREWCylinder Head No.1 AssyEnquire
0010-021017-0010BOLT M6x25Cylinder Head No.1 AssyEnquire
0800-022013-10000THERMOSTAT CAP Replacing: 0800-022013 - THERMOSTAT CAPCylinder Head No.2 AssyEnquire
0180-022003-00002STUDCylinder Head No.2 AssyEnquire
CFCV-CBC005-2000-M1CLIPElectric SystemEnquire
9DQV-000300-3000DAMPING BLOCK, ENGINEEngine Mounting PartsEnquire
0180-021008-00001BOLTFront AxleEnquire
9030-050600-10000MAIN PIN COMP Replacing: 9030-050600 - MAIN PIN ASSYFront SuspensionEnquire
0010-023010-0010BOLT M6x20Fuel Injection SystemEnquire
0JYA-025010Clamp 54Intake Manifold AssyEnquire
0010-021005DOWEL PINLeft Crankcase AssyEnquire
0180-014010WIRE CLAMPLeft Crankcase AssyEnquire
0180-011007-0010BOLT M14X1.5X32Left Crankcase AssyEnquire
0700-012013-00002BOLTLeft Crankcase Cover AssyEnquire
0800-014011-10000PLUGLeft Crankcase Cover AssyEnquire
30110-480160010SELF-TAPPING SCREWLightsEnquire
9060-040310CLAMP ASSYMiddle Plastics 1Enquire
5HYV-042092-1K00LH SAFETY BELT PLUGMiddle PlasticsEnquire
9010-020007A-TYPE SCREW CLAMPMufflerEnquire
30801-01005Circlips For Shaft 10Oil Pump AssyEnquire
0700-012003-00002BOLTRight Crankcase AssyEnquire
5HY#-130002-1000BACKREST DAMPING MATSeatEnquire
30124-080025810SCREW M8X25Transmission System(2)Enquire
30801-01205CIRCLIPS FOR SHAFTTransmission System(3)Enquire
0JYA-113003-10000PLUGAir Filter AssyEnquire
30110-350095010SELF-TAPPING SCREW ST3.5X9.5Cooling SystemEnquire
9010-180007CLAMP, WATER HOSECooling SystemEnquire
0800-042004BOLT, CONNECTING RODCrankshaft & Connecting Rod & Piston AssyEnquire
0GR0-052004CIRCLIPCvt AssyEnquire
0010-021018-0010BOLT M6x55Cvt Case AssyEnquire
30603-125020Clamp D25Cylinder Head No.2 AssyEnquire
0800-022015-00001SCREW PLUG M12X1.5 Replacing: 0800-022015 - SCREW PLUG M12X1.5Cylinder Head No.2 AssyEnquire
CFCV-156103-2000PLUG, T-BOX CONNECTORElectric SystemEnquire
0180-011500MAGNETIC DRAIN BOLTLeft Crankcase AssyEnquire
30110-481130010SELF-TAPPING SCREWMiddle Plastics 1Enquire
5HYV-042092-1K01LH SAFETY BELT PLUGMiddle PlasticsEnquire
C3H0-073002CLAMPOil Cooling SystemEnquire
30105-040008410SCREW M4X8Rear Axle(Automatic Lock Differential )Enquire
0180-334005-0010INNER HEX SCREW M8X45Rear Axle(No Differential)Enquire
5BWB-280302CIRCLIPRear Cv ShaftEnquire
01A0-012010-00001SCREWRight Crankcase AssyEnquire
30102-080016170SCREW M8X16SeatEnquire
5BY0-104102CLAMPSteering System(Eps)Enquire
0180-064002-00001LOCK SCREW T25Transmission System(3) 1Enquire
30601-108010CLAMPTransmission System(3) 1Enquire
6WWV-180006-5000CLAMP B32Cooling SystemEnquire
30112-060016410SCREW COMP M6X16 Replacing: 30112-060016440 - SCREW COMP M6X16Cooling SystemEnquire
0JY0-022003-00001BOLT, CYLINDERCylinder Head No.1 AssyEnquire
0060-013021-00002BOLT M6X85Cylinder Head No.2 AssyEnquire
30102-102025810SCREWDrivetrain SystemEnquire
9010-270203-00001WIRE CIRCLIP Replacing: 9010-270203 - WIRE CIRCLIPFront Cv ShaftEnquire
9060-050900-10000BALL PIN COMPFront SuspensionEnquire
30801-03205CIRCLIPS FOR SHAFT32 Replacing: 30804-03205 - CIRCLIPS FOR SHAFT32Front SuspensionEnquire
0700-022018SOLID PIN 8x14Left Crankcase AssyEnquire
0130-011109-0010BOLT M8X60Left Crankcase AssyEnquire
0800-011006-00001SCREW PLUGLeft Crankcase AssyEnquire
0030-011006-0010BOLT M6X105Left Crankcase AssyEnquire
30017-060022110BOLTLeft Crankcase AssyEnquire
30122-040010850SCREW M4X10Right Crankcase AssyEnquire
30102-080045170SCREWSeatEnquire
30910-0183220LOCK PINSeatEnquire
30601-115020CLAMP D15 Replacing: 30601-115010 - CLAMP D15Air Filter AssyEnquire
30102-102020810SCREW M10X1.25X20Bumper & Cab FrameEnquire
0800-040005CIRCLIP, PISTON PINCrankshaft & Connecting Rod & Piston AssyEnquire
30604-301300CLAMPCvt Air Pipe & Side CoverEnquire
0GR0-052006SCREWCvt AssyEnquire
0JYA-023001-00001HEX FLANGE BOLT M6x6Cylinder Body AssyEnquire
0JWV-022102-2000SCREW 5.5X16 Replacing: 30132-550160030 - SCREW ST5.5X16Cylinder Head No.2 AssyEnquire
30800-02205CIRCLIP FOR HOLEDrivetrain SystemEnquire
30110-421130010SELF-TAPPING SCREWElectric SystemEnquire
30110-420160070SELF-TAPPING SCREWElectric SystemEnquire
6NQ#-000206-6001INNER HEX SCREW M6x16FrameEnquire
30130-080010810SCREWFront AxleEnquire
30801-03405CIRCLIPS FOR SHAFT 34Front SuspensionEnquire
0010-011017-0010Bolt M6X60 Galvanized Trivalent ChromiumLeft Crankcase Cover AssyEnquire
30006-103020810BOLT M10X20 Replacing: 30006-103020840 - BOLT M10X20Oil Cooling SystemEnquire
0GR0-014003SCREW PLUG ,DECOMPRESSORRight Crankcase AssyEnquire
30102-102030870INNER HEX SCREWTowing Winch 1Enquire
0180-061007-0050CIRCLIP 25Transmission System(1)Enquire
0800-024002-00001DOWEL PIN, SPROCKET Replacing: 0800-024002 - DOWEL PIN, SPROCKETCamshaft Of Cylinder 2 AssyEnquire
9GQ0-290104BIG CLAMPDrivetrain SystemEnquire
30105-050030410SCREW M5X30 Replacing: 30105-050030440 - SCREW M5X30Electric SystemEnquire
9CR6-230001PLUG, REAR BUMPERFrameEnquire
30800-05505CIRCLIP D55 BLACKFront AxleEnquire
7020-120006CLAMP D16.6AFuel Tank(For Non Fuel Evaporation System)Enquire
0180-332002-0010BOLT M8X12.5, FLANGELeft Crankcase AssyEnquire
0010-080008DOWEL PINLeft Crankcase AssyEnquire
30105-050012410SCREWLightsEnquire
30102-080020810SCREWMagneto AssyEnquire
5BYV-042032-AD00PEDAL PLUG Replacing: 5BY0-042032 - PLUG, PEDALMiddle Plastics 1Enquire
5HYV-042091-1K00RH SAFETY BELT PLUGMiddle PlasticsEnquire
30406-00400ROLLER PINOil Pump AssyEnquire
30801-02905CIRCLIPS FOR SHAFT 29Transmission System(1)Enquire
30102-050012810SCREWTransmission System(2)Enquire
30802-00605SPLIT WASHERGear ShiftingEnquire
30102-080045810SCREWBody Accessories 1Enquire
30903-0162010COTTER PINBrake SystemEnquire
30110-480160070SELF-TAPPING SCREWCargo BoxEnquire
30601-111010CLAMPCooling SystemEnquire
9010-000105A-TYPE SCREW CLAMP 78-101Cvt Air Pipe & Side CoverEnquire
0800-023001-00002SCREW, TENSIONER PLATE Replacing: 0800-023001 - SCREW, TENSIONER PLATE NLA USE 0800-023001-00002Cylinder Body AssyEnquire
Q890-314000-10000FRONT GEAR CASE MOTOR ASSY GRAY PLUGFront AxleEnquire
30906-0503000PINFront AxleEnquire
30601-112010CLAMPFuel Tank(For Non Fuel Evaporation System)Enquire
0130-011114-00001BOLTIntake Manifold AssyEnquire
0800-011013-00001RESTRICTION PLUGLeft Crankcase AssyEnquire
0040-012006-0010BOLT M8X50 Replacing: 0040-012006-0030 - BOLT M8X50Left Crankcase AssyEnquire
6NQ#-000203-6001INNER HEX SCREW M6x20Middle Plastics 1Enquire
5HYV-042091-1K01RH SAFETY BELT PLUGMiddle PlasticsEnquire
0JYA-071007CLIP, WATER PIPEOil Cooling SystemEnquire
0010-030002-00001BOLTOil Pump AssyEnquire
0800-061007CIRCLIP 29Transmission System(1)Enquire

Exploded diagrams — Engine Hardware

UFORCE 1000 2025 Left Crankcase Assy exploded diagram
Left Crankcase Assy · 16
UFORCE 1000 2025 Cooling System exploded diagram
Cooling System · 8
UFORCE 1000 2025 Cylinder Head No.2 Assy exploded diagram
Cylinder Head No.2 Assy · 8
UFORCE 1000 2025 Middle Plastics exploded diagram
Middle Plastics · 8
UFORCE 1000 2025 Right Crankcase Assy exploded diagram
Right Crankcase Assy · 8
UFORCE 1000 2025 Cylinder Head No.1 Assy exploded diagram
Cylinder Head No.1 Assy · 7
UFORCE 1000 2025 Front Suspension exploded diagram
Front Suspension · 7

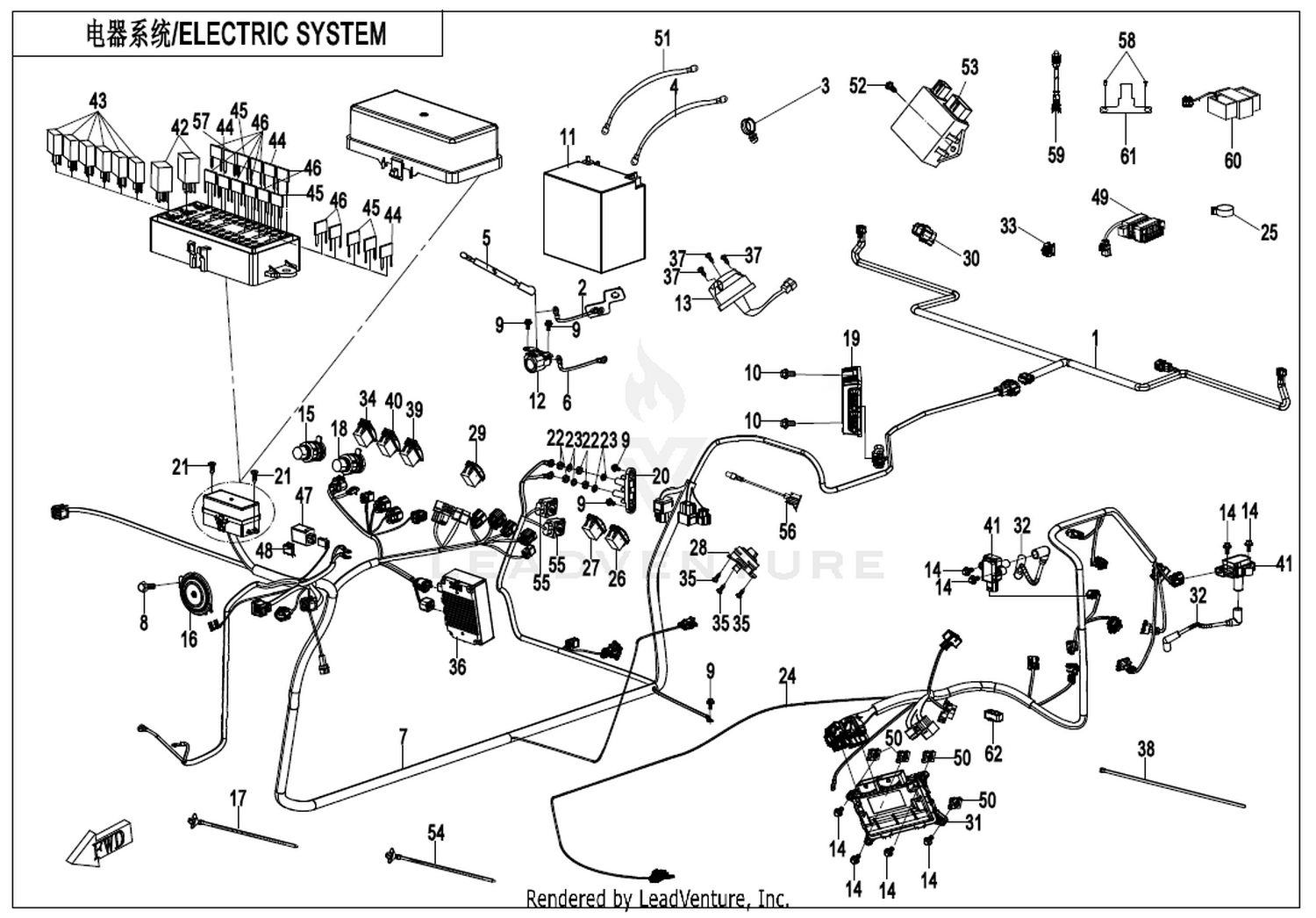

UFORCE 1000 2025 Electric System exploded diagram
Electric System · 6
UFORCE 1000 2025 Front Axle exploded diagram
Front Axle · 6

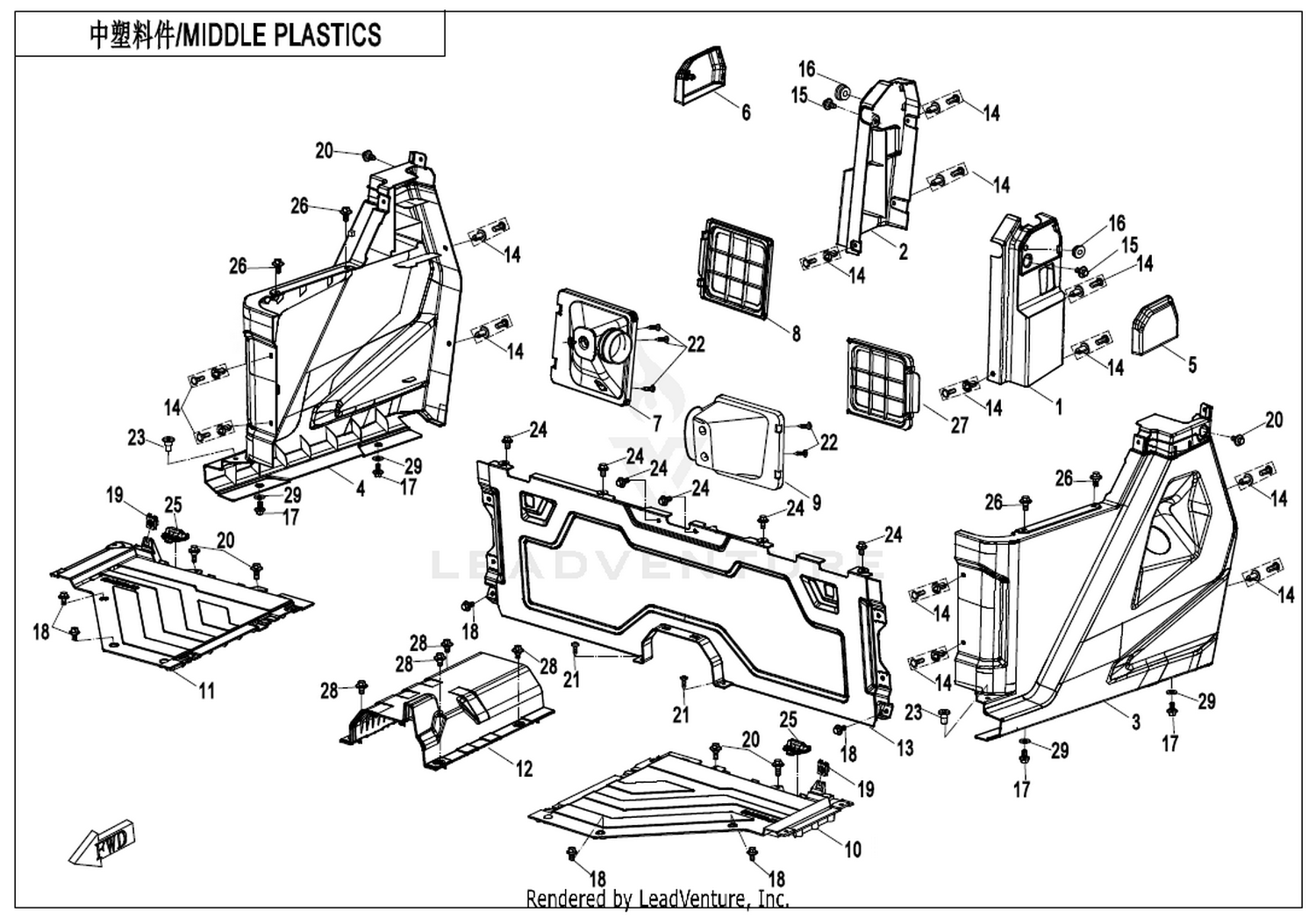

UFORCE 1000 2025 Middle Plastics 1 exploded diagram
Middle Plastics 1 · 6

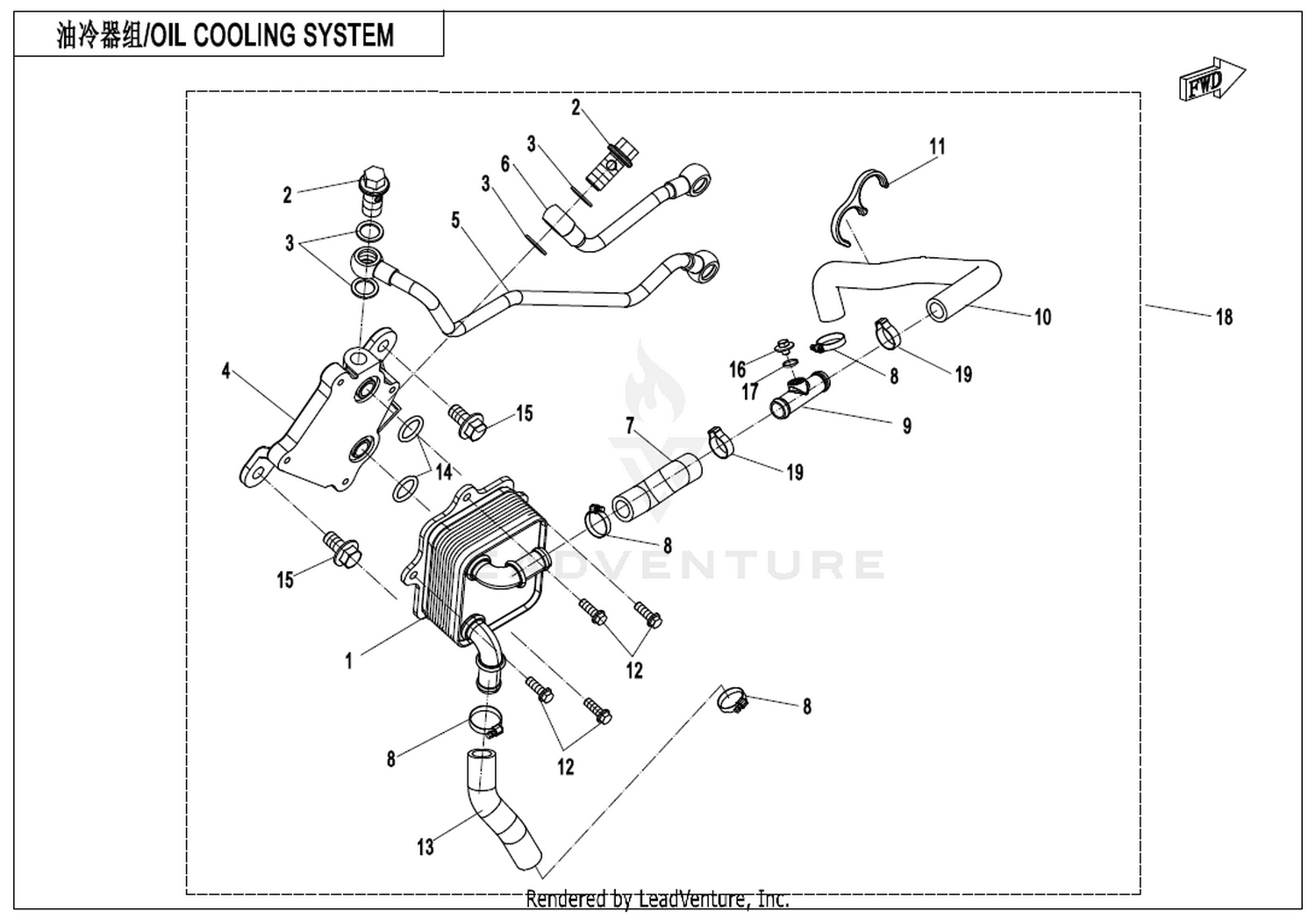

UFORCE 1000 2025 Oil Cooling System exploded diagram
Oil Cooling System · 6

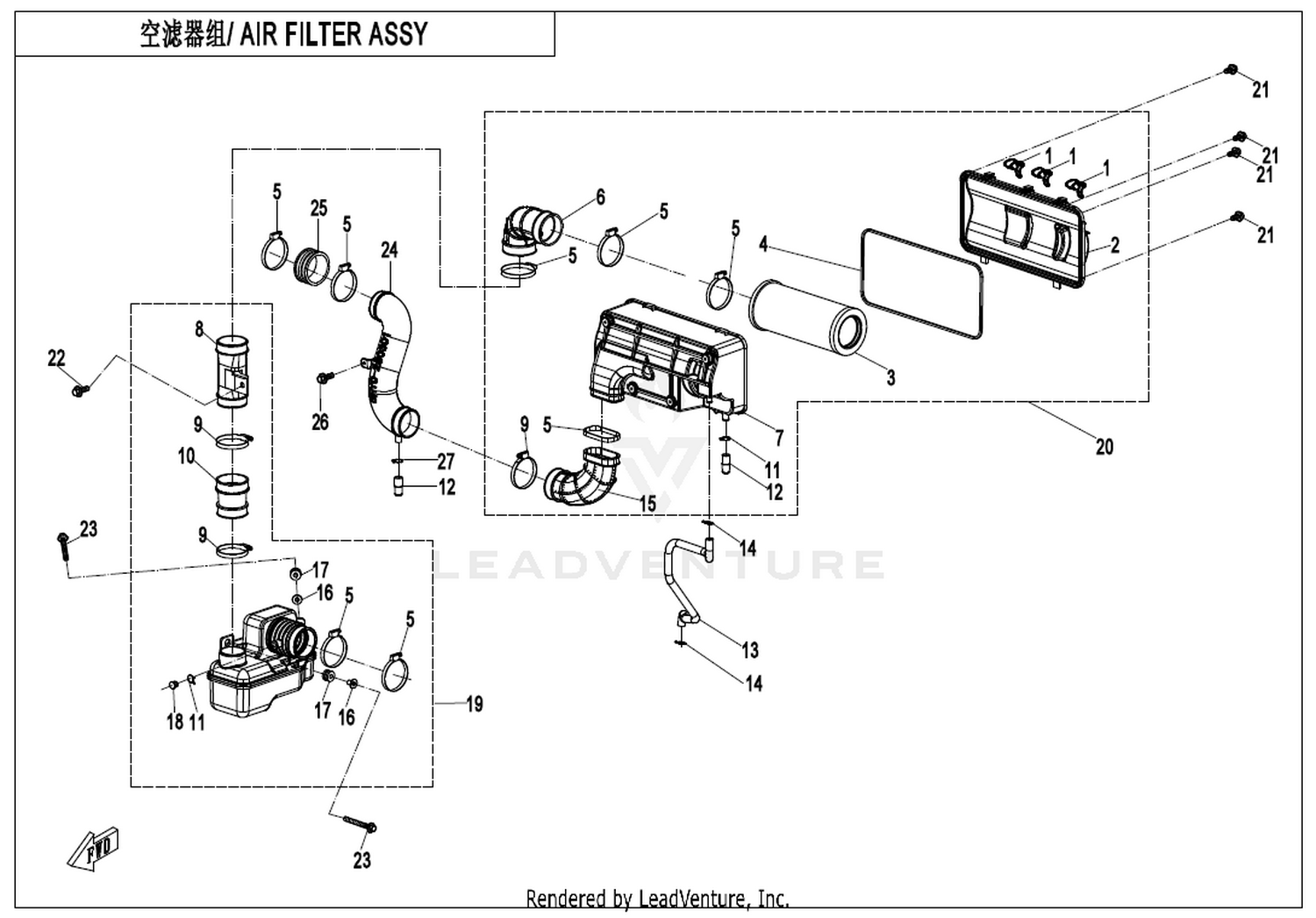

UFORCE 1000 2025 Air Filter Assy exploded diagram
Air Filter Assy · 5
