UFORCE 1000 2025Engine parts

UK market227 genuine parts12 diagrams

Subgroups

Crankcase & Crankshaft · 47Cylinder Head & Parts · 31Air Supply System · 1Seals & Gaskets · 42Lubrication System · 2Belt/Chain Drive · 8Engine Hardware · 181

Part numbers

Every genuine engine part fitted to the UFORCE 1000 2025. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
9030-000109SCREW CLAMP, A-TYPE, 70~90Air Filter AssyEnquire
30601-117010CLAMPAir Filter AssyEnquire
0010-022020-00002BOLTGear ShiftingEnquire
30800-06005CIRCLIP FOR HOLERear SuspensionEnquire
5BY0-050102DAMPING SLEEVE, FRONT UPPER SWING ARM (SUIT 23MM S-ARM)Rear SuspensionEnquire
30903-0322210COTTER PINBrake SystemEnquire
30102-060016810SCREWBrake SystemEnquire
0800-024004-10000HOLDING STRIP, CAMSHAFTCamshaft Of Cylinder 1 AssyEnquire
0010-021019-0010BOLT M6x12Camshaft Of Cylinder 2 AssyEnquire
5HY#-221601-1000SCREW, PIN SHAFTCargo Box 1Enquire

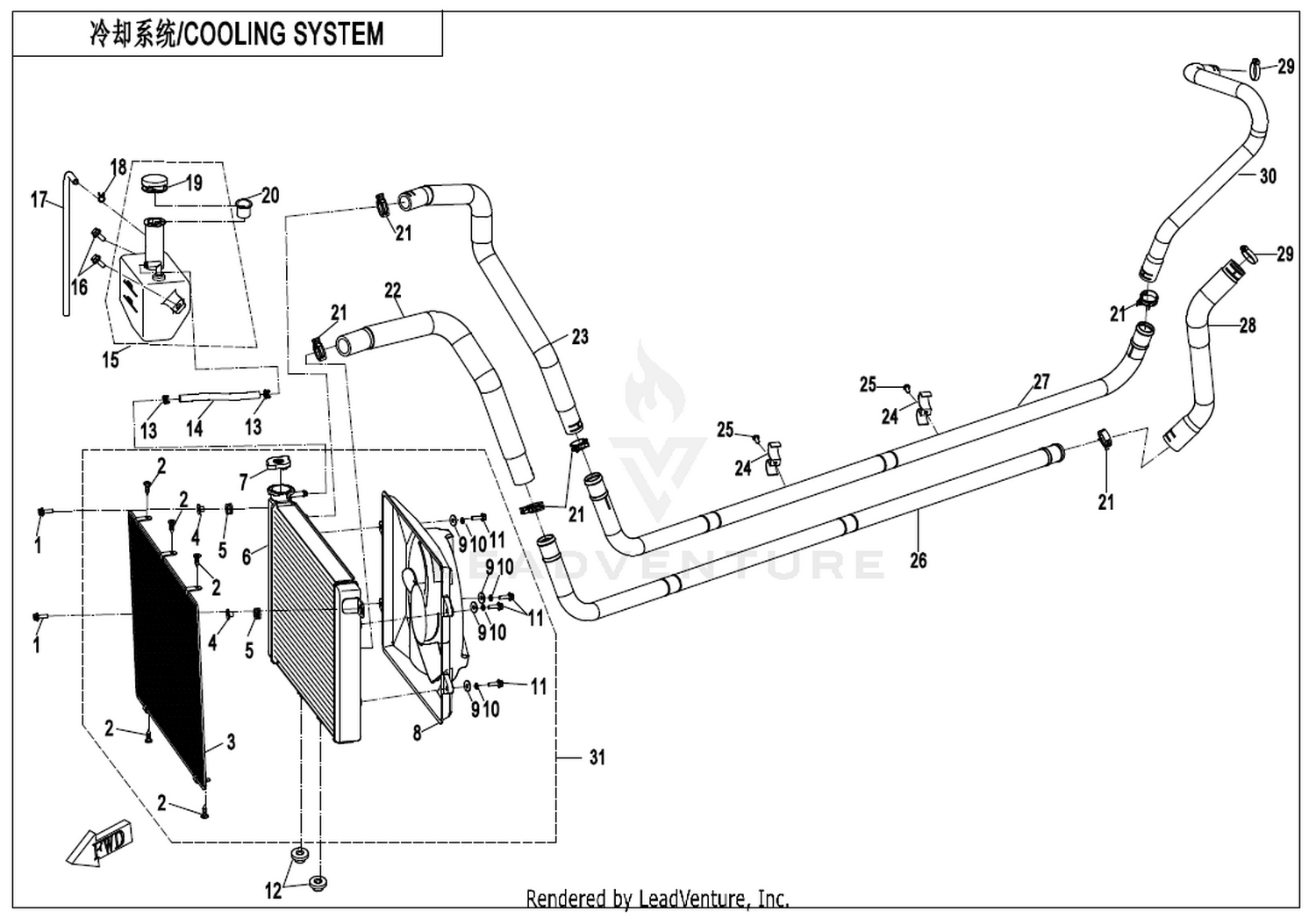

8010-180024Water Filling Port Cap AssyCooling SystemEnquire
30601-113010CLAMPCooling SystemEnquire
8010-180023CAP, RESERVOIR TANKCooling SystemEnquire

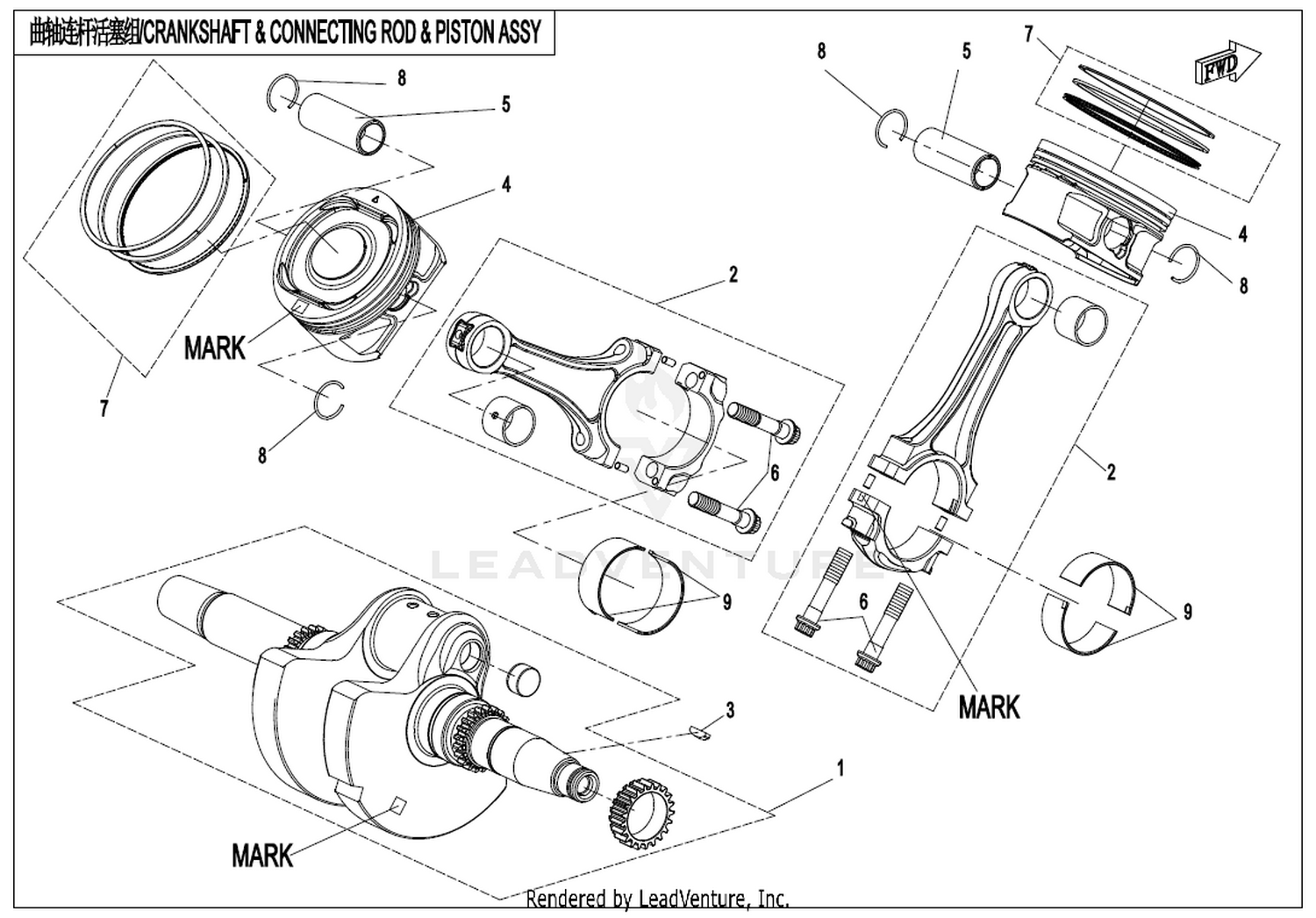

0JY0-041000-00022CONNECTING ROD ASSYCrankshaft & Connecting Rod & Piston AssyEnquire
0800-040002-00001PISTON PIN Replacing: 0800-040002 - PISTON PINCrankshaft & Connecting Rod & Piston AssyEnquire
0JY0-040003-00032PLAIN BEARING, CONNECTING ROD, YELLOWCrankshaft & Connecting Rod & Piston AssyEnquire
0JY0-013201-00003BOLT, CVT CASE COVER Replacing: 0JY0-013201 - BOLT,CVT CASE COVER NLA USE 0JY0-013201-00003Cvt Case AssyEnquire
0800-021002-00001SEAL RING, CYLINDER HEAD COVERCylinder Head Cover AssyEnquire

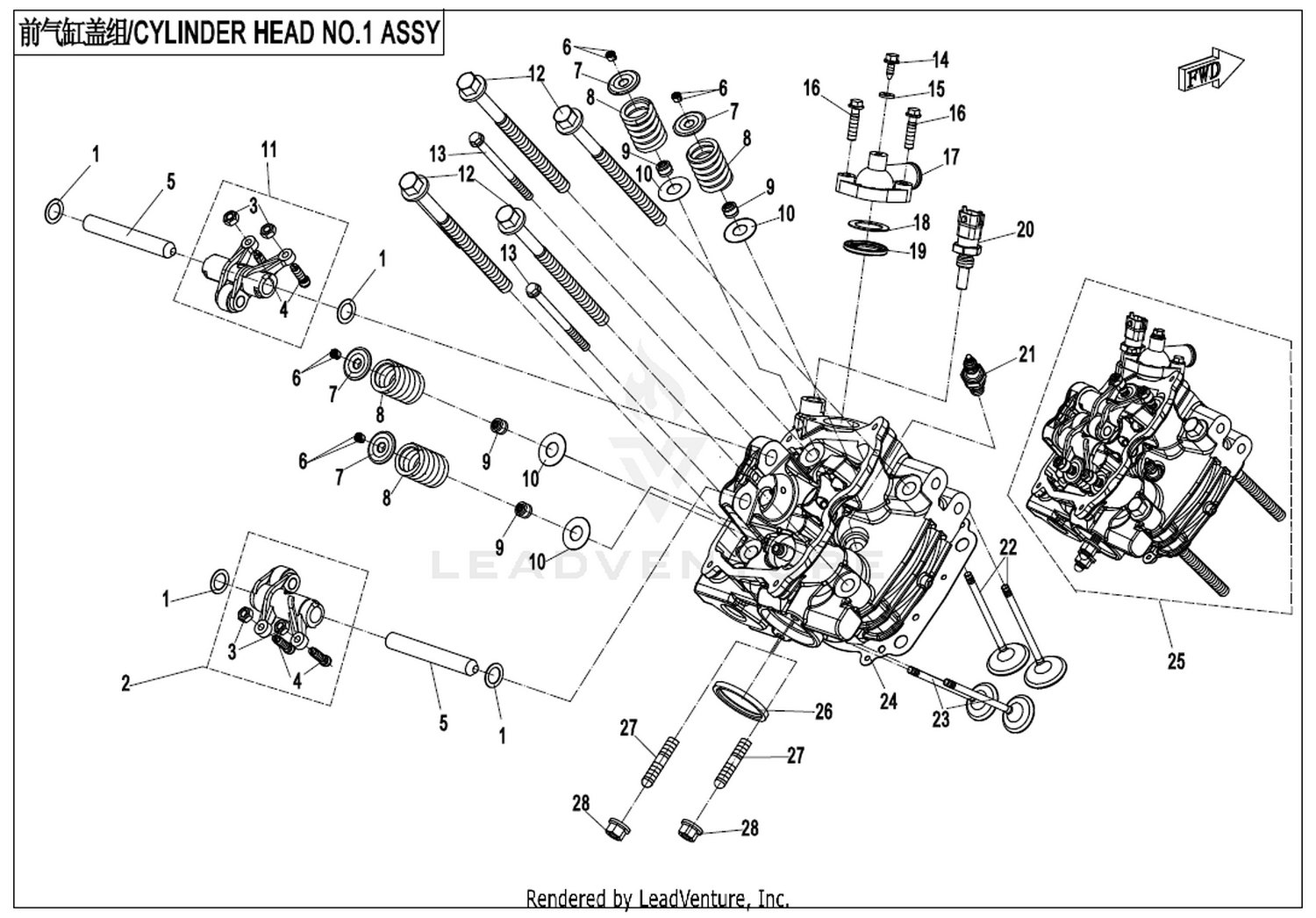

0800-022510ADJUST SCREWCylinder Head No.1 AssyEnquire
0010-021017-0010BOLT M6x25Cylinder Head No.1 AssyEnquire
0800-022013-10000THERMOSTAT CAP Replacing: 0800-022013 - THERMOSTAT CAPCylinder Head No.2 AssyEnquire

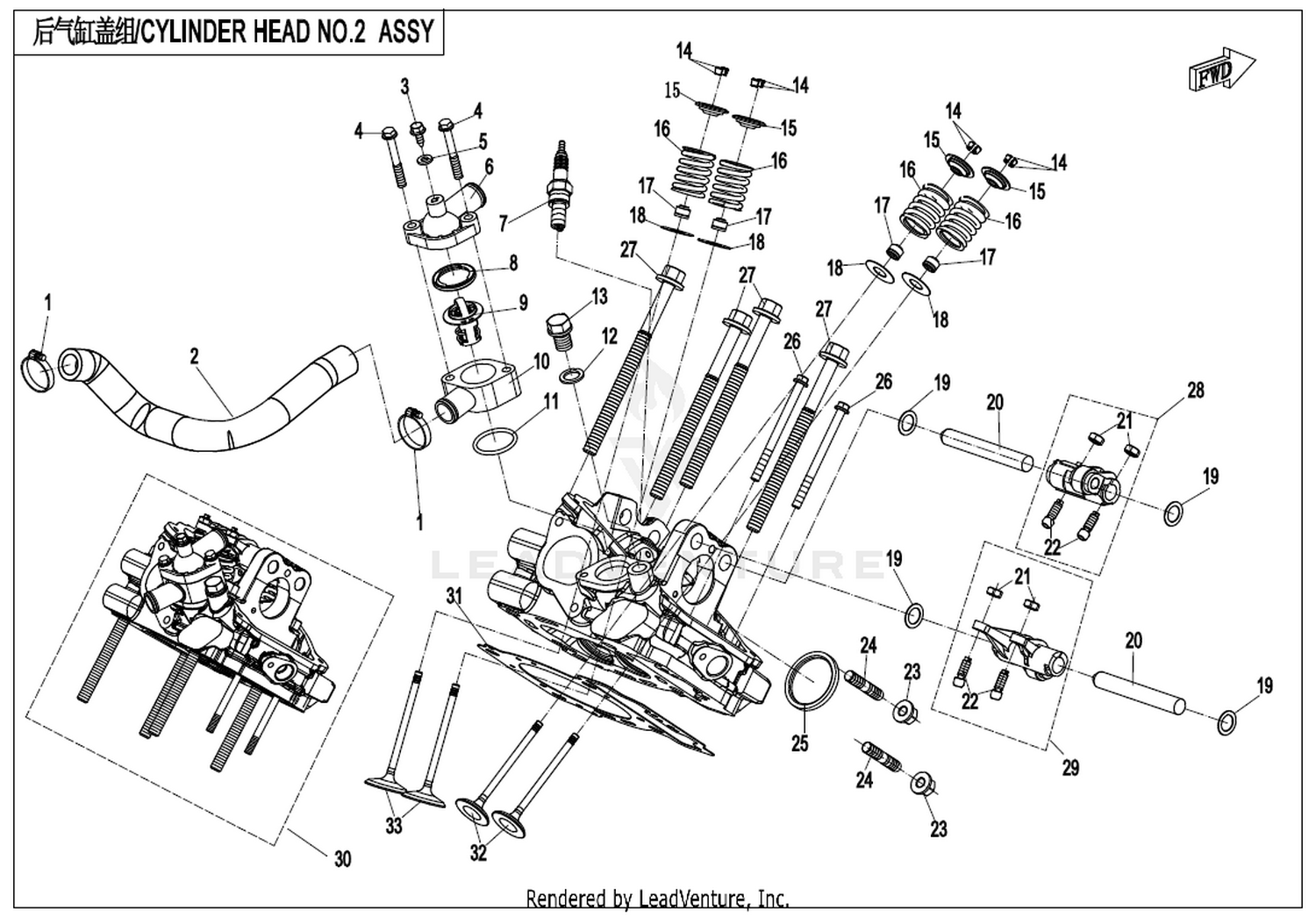

0180-022003-00002STUDCylinder Head No.2 AssyEnquire
0JYA-026000-20002SECOND CYLINDER HEAD Replacing: 0JYA-026000-20001 - SECOND CYLINDER HEAD SUB ASSYCylinder Head No.2 AssyEnquire
CFCV-CBC005-2000-M1CLIPElectric SystemEnquire
9DQV-000300-3000DAMPING BLOCK, ENGINEEngine Mounting PartsEnquire

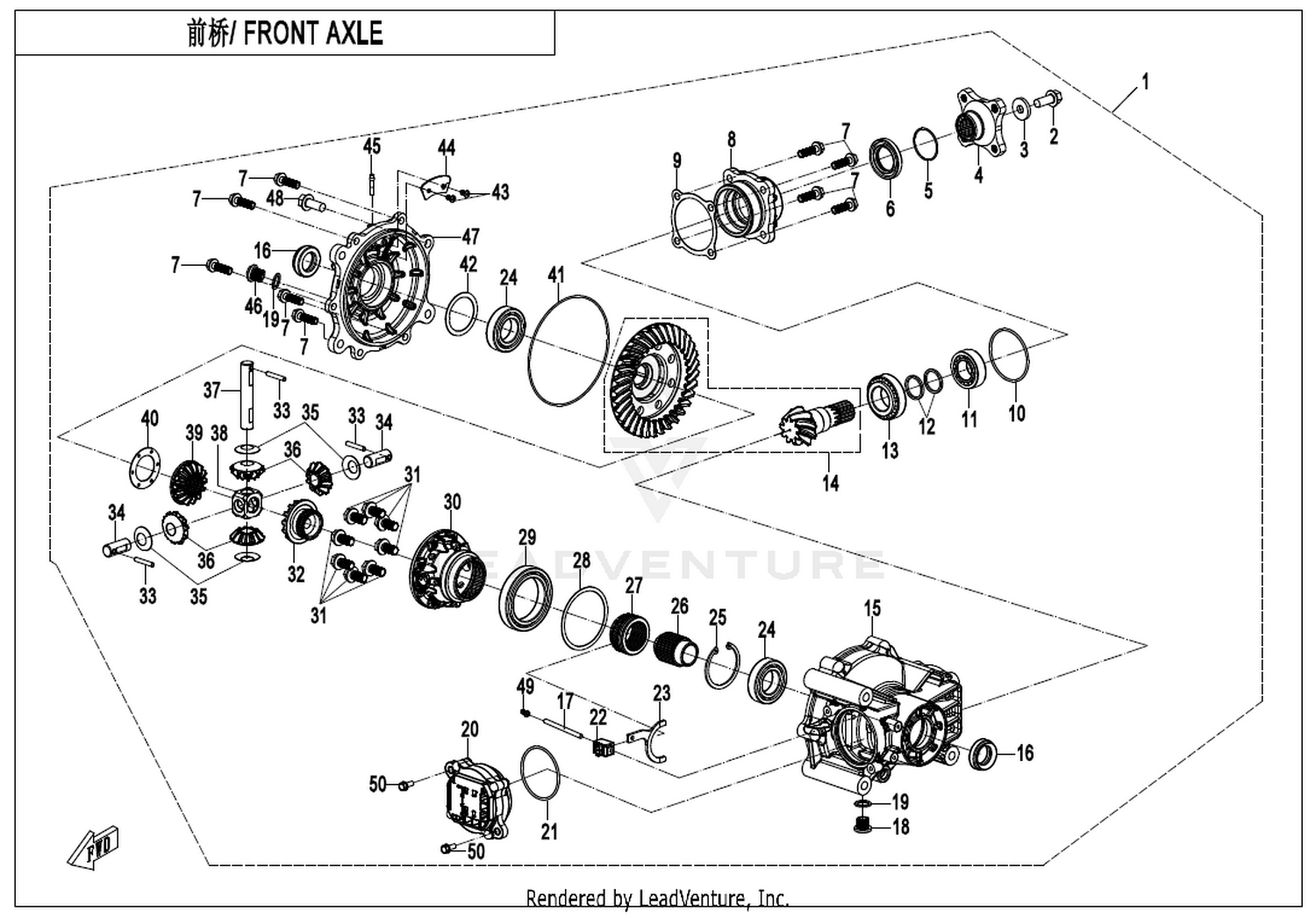

0800-062204OIL SEAL 35X50X6Front AxleEnquire
Q830-310012-10000O-RING 67.5X2Front AxleEnquire
0180-021008-00001BOLTFront AxleEnquire
9030-050600-10000MAIN PIN COMP Replacing: 9030-050600 - MAIN PIN ASSYFront SuspensionEnquire
0010-023010-0010BOLT M6x20Fuel Injection SystemEnquire
0JYA-025010Clamp 54Intake Manifold AssyEnquire

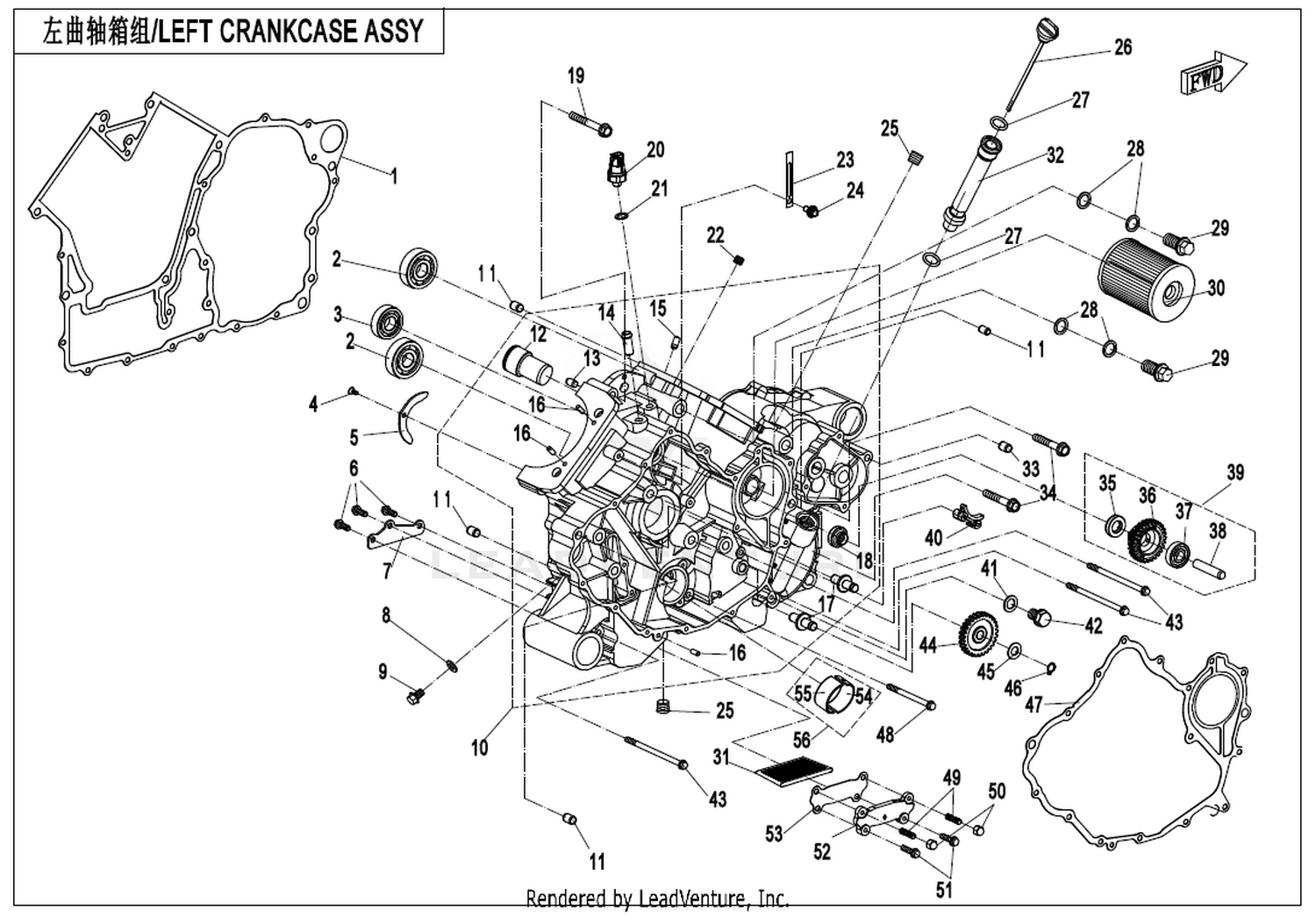

0010-021005DOWEL PINLeft Crankcase AssyEnquire
0180-014010WIRE CLAMPLeft Crankcase AssyEnquire
0180-011007-0010BOLT M14X1.5X32Left Crankcase AssyEnquire
0800-011203-10000OIL SEALLeft Crankcase AssyEnquire
0JWA-011004-30000GASKET, LEFT CRANKCASE GASKET Replacing: 0JWA-011004 - GASKET,LEFT CRANKCASE COVERLeft Crankcase AssyEnquire
0800-0111B0-00001PLAIN BEARING KIT, MAIN SHAFT, BLUE Replacing: 0800-0111B0 - PLAIN BEARING KIT, MAIN SHAFT, BLUELeft Crankcase AssyEnquire

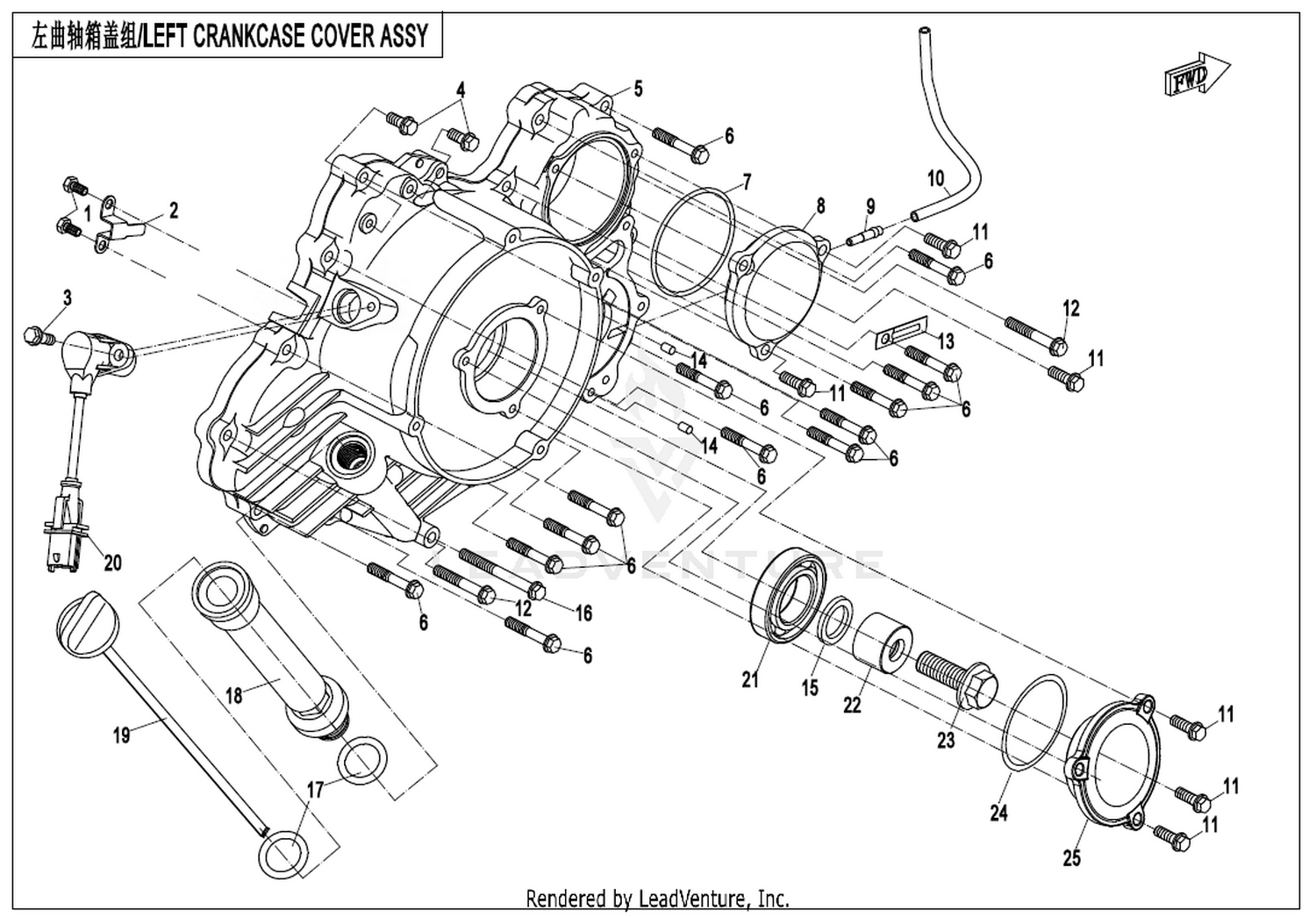

0700-012013-00002BOLTLeft Crankcase Cover AssyEnquire
0800-014003O-RING 63X2.5Left Crankcase Cover AssyEnquire
0800-014011-10000PLUGLeft Crankcase Cover AssyEnquire
30110-480160010SELF-TAPPING SCREWLightsEnquire

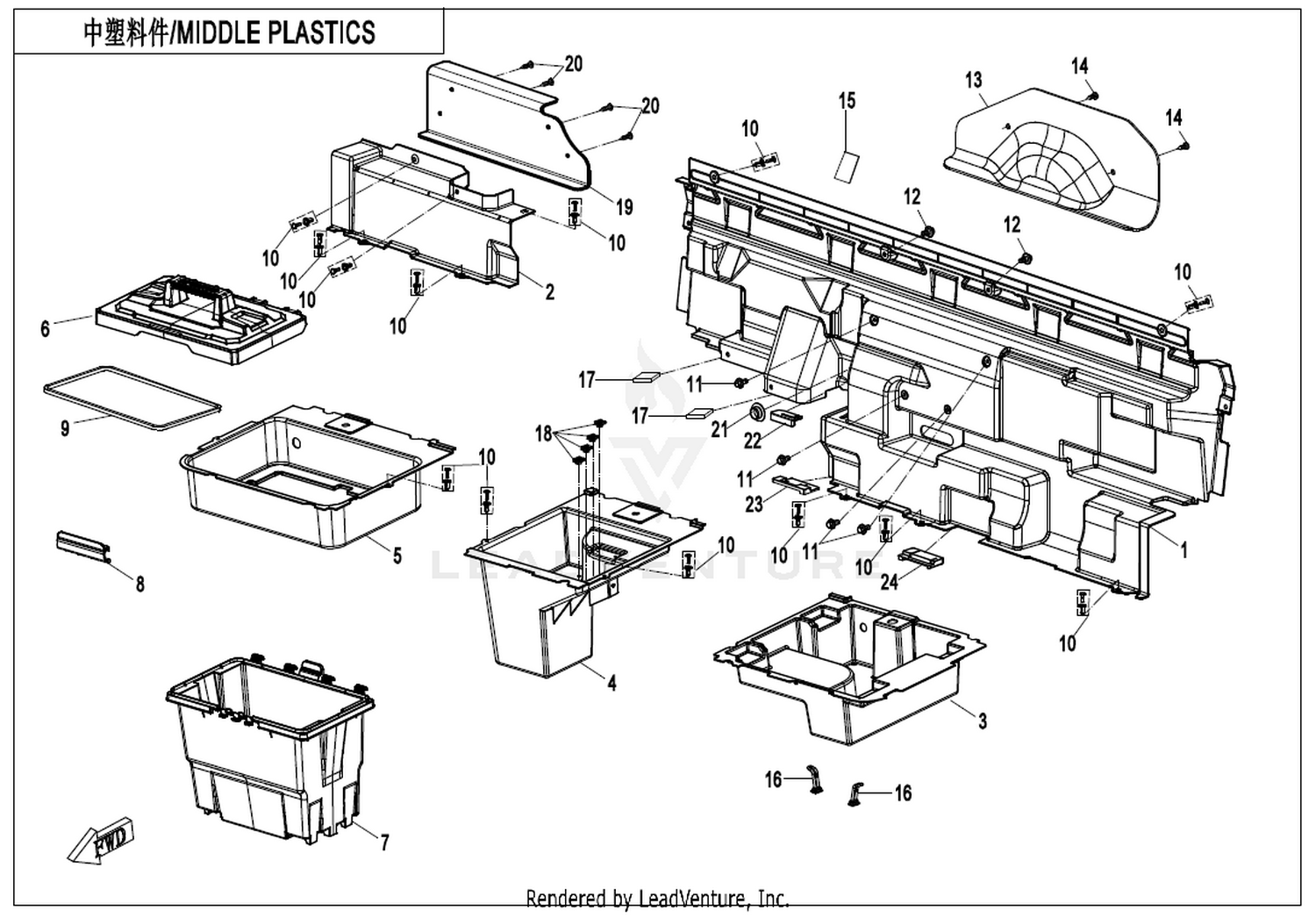

9060-040310CLAMP ASSYMiddle Plastics 1Enquire
5HYV-042092-1K00LH SAFETY BELT PLUGMiddle PlasticsEnquire
9010-020007A-TYPE SCREW CLAMPMufflerEnquire
30801-01005Circlips For Shaft 10Oil Pump AssyEnquire
0180-334002O-RING 151X3Rear Axle(Automatic Lock Differential )Enquire

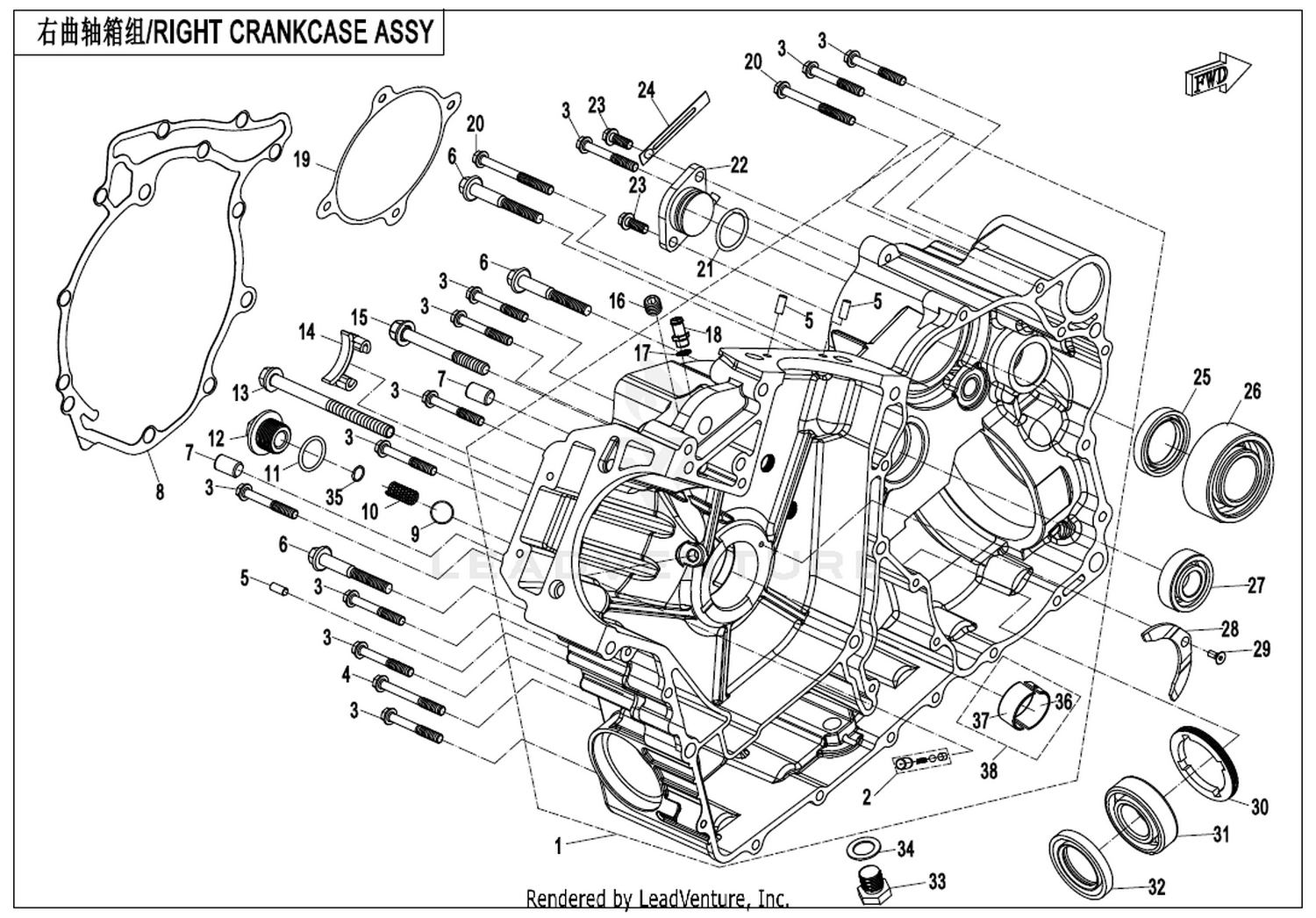

0700-012003-00002BOLTRight Crankcase AssyEnquire
0180-023002O-SEAL RINGRight Crankcase AssyEnquire
30400-01704BEARINGRight Crankcase AssyEnquire
5HY#-130002-1000BACKREST DAMPING MATSeatEnquire
30400-02005BEARING 6804ZSteering System(Eps)Enquire
30402-02402NEEDLE BEARING, K24X29X13Transmission System(1)Enquire

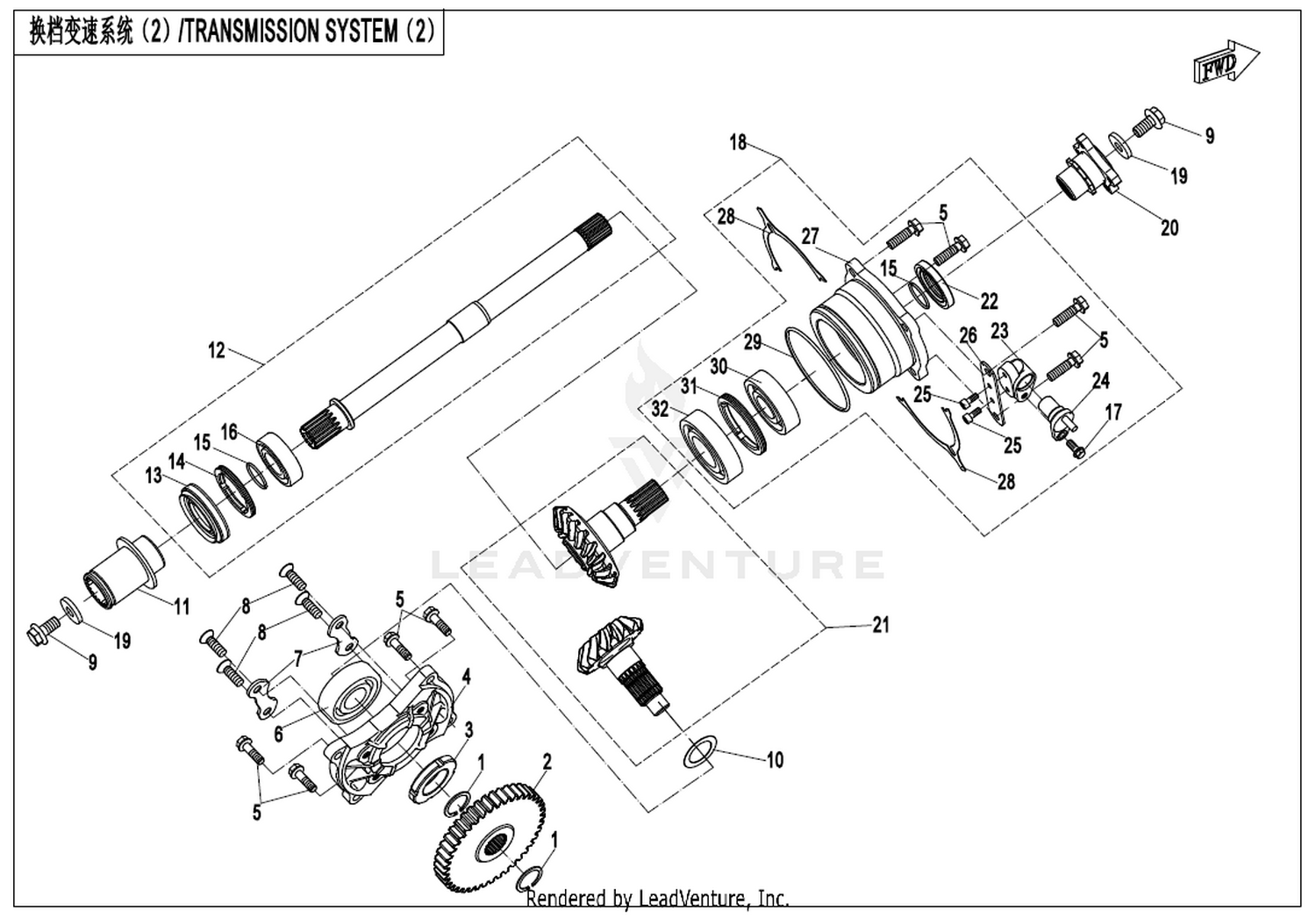

30124-080025810SCREW M8X25Transmission System(2)Enquire
30400-02501BEARINGTransmission System(2)Enquire
30801-01205CIRCLIPS FOR SHAFTTransmission System(3)Enquire
0JYA-113003-10000PLUGAir Filter AssyEnquire
0JY0-024100TIMING CHAIN Replacing: 0JY0-024100-10000 - TIMING CHAIN ASSYCamshaft Of Cylinder 1 AssyEnquire
0JY0-024001-00003CAMSHAFT, FIRST CYLINDER Replacing: 0JY0-024001 - CAMSHAFT, FRONT CYLINDERCamshaft Of Cylinder 1 AssyEnquire
30110-350095010SELF-TAPPING SCREW ST3.5X9.5Cooling SystemEnquire
9010-180007CLAMP, WATER HOSECooling SystemEnquire
0JY0-041000-00013CONNECTING ROD ASSYCrankshaft & Connecting Rod & Piston AssyEnquire
0800-042004BOLT, CONNECTING RODCrankshaft & Connecting Rod & Piston AssyEnquire
0GR0-052004CIRCLIPCvt AssyEnquire
0010-021018-0010BOLT M6x55Cvt Case AssyEnquire

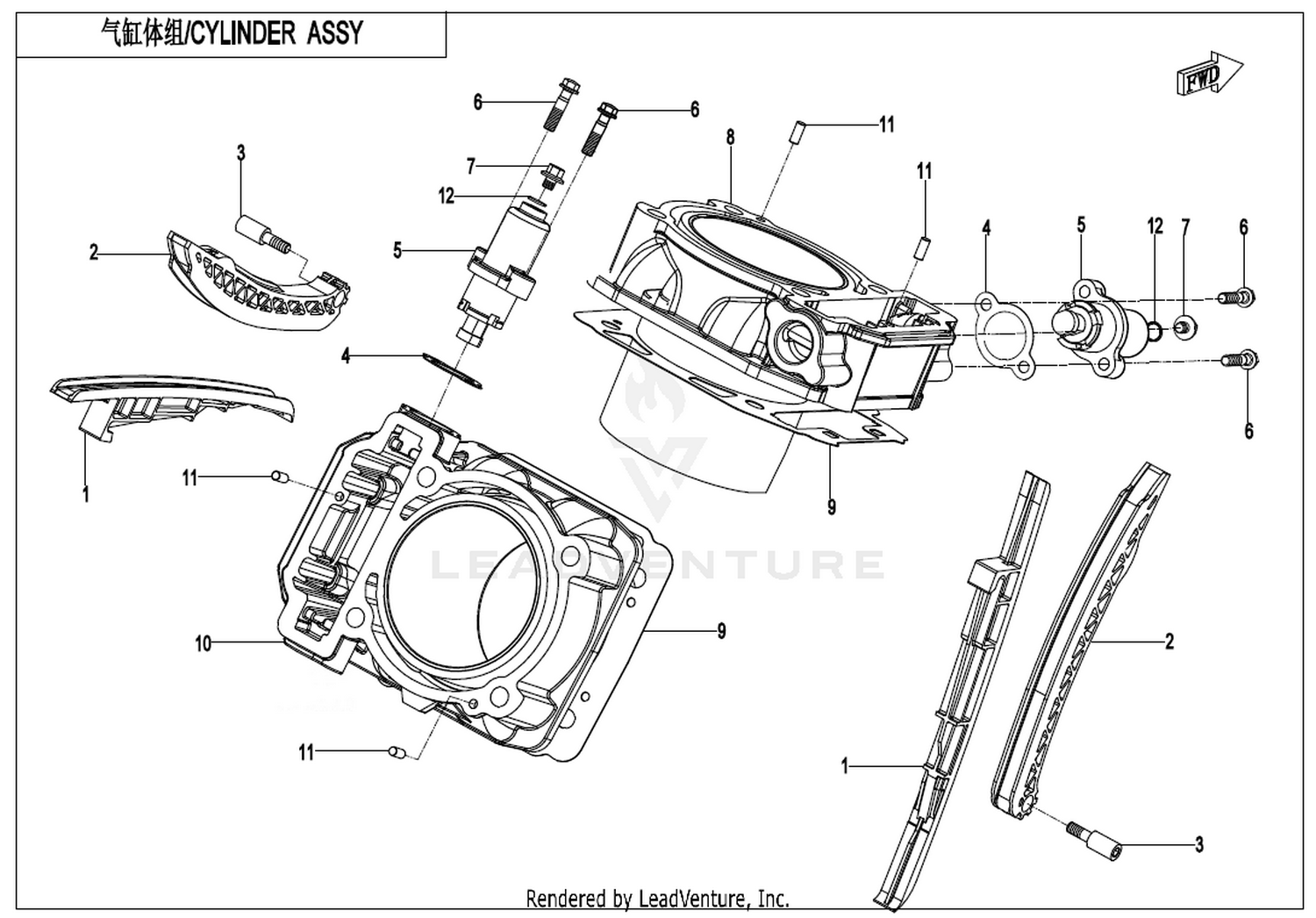

0GS0-023200-00001TENSIONER ASSYCylinder Body AssyEnquire
30406-00500ROLLER NEEDLE P5X11.8Cylinder Body AssyEnquire
0800-021001CYLINDER HEAD COVERCylinder Head Cover AssyEnquire
0800-022500-20000ROCKER ARM ASSY, AIR INTAKECylinder Head No.1 AssyEnquire
30603-125020Clamp D25Cylinder Head No.2 AssyEnquire
0800-022800SPARK PLUG DCPR8E (NGK)Cylinder Head No.2 AssyEnquire
0800-022015-00001SCREW PLUG M12X1.5 Replacing: 0800-022015 - SCREW PLUG M12X1.5Cylinder Head No.2 AssyEnquire
CFCV-156103-2000PLUG, T-BOX CONNECTORElectric SystemEnquire
0180-311001OIL SEAL 24X38X8Front AxleEnquire
0800-011105SEAT, BREATHERLeft Crankcase AssyEnquire
0800-011300-0004OIL FILTER ELEMENT Replacing: 0800-011300-00030 - OIL FILTER, ENGINELeft Crankcase AssyEnquire
0800-011201GEAR, BREATHERLeft Crankcase AssyEnquire
0180-011500MAGNETIC DRAIN BOLTLeft Crankcase AssyEnquire
0800-011103-00011PLAIN BEARING 2, REDLeft Crankcase AssyEnquire
30110-481130010SELF-TAPPING SCREWMiddle Plastics 1Enquire
5HYV-042092-1K01LH SAFETY BELT PLUGMiddle PlasticsEnquire
C3H0-073002CLAMPOil Cooling SystemEnquire
30105-040008410SCREW M4X8Rear Axle(Automatic Lock Differential )Enquire
0800-062205O-RINGRear Axle(No Differential)Enquire
0180-334005-0010INNER HEX SCREW M8X45Rear Axle(No Differential)Enquire
5BWB-280302CIRCLIPRear Cv ShaftEnquire
01A0-012010-00001SCREWRight Crankcase AssyEnquire
0800-0111A0-00001PLAIN BEARING KIT, MAIN SHAFT, RED Replacing: 0800-0111A0 - PLAIN BEARING KIT, MAIN SHAFT, REDRight Crankcase AssyEnquire
30102-080016170SCREW M8X16SeatEnquire
5BY0-104102CLAMPSteering System(Eps)Enquire
0180-065002OIL SEAL SD15X25X5Transmission System(3) 1Enquire
0180-064002-00001LOCK SCREW T25Transmission System(3) 1Enquire
30601-108010CLAMPTransmission System(3) 1Enquire
6WWV-180006-5000CLAMP B32Cooling SystemEnquire
30112-060016410SCREW COMP M6X16 Replacing: 30112-060016440 - SCREW COMP M6X16Cooling SystemEnquire
0JY0-041000-00023CONNECTING ROD ASSYCrankshaft & Connecting Rod & Piston AssyEnquire
0JY0-013102-00011PLAIN BEARING, CVT (RED) Replacing: 0JY0-013102-00010 - PLAIN BEARING, CVT REDCvt Case AssyEnquire
0800-023002-00002CYLINDER GASKET Replacing: 0800-023002 - GASKET, CYLINDERCylinder Body AssyEnquire
0700-011202O-SEAL RINGCylinder Body AssyEnquire
0JY0-022003-00001BOLT, CYLINDERCylinder Head No.1 AssyEnquire
0010-022802SEAL RINGCylinder Head No.2 AssyEnquire
0060-013021-00002BOLT M6X85Cylinder Head No.2 AssyEnquire
30102-102025810SCREWDrivetrain SystemEnquire
Q830-310011O-RING 130X2Front AxleEnquire
9010-270203-00001WIRE CIRCLIP Replacing: 9010-270203 - WIRE CIRCLIPFront Cv ShaftEnquire

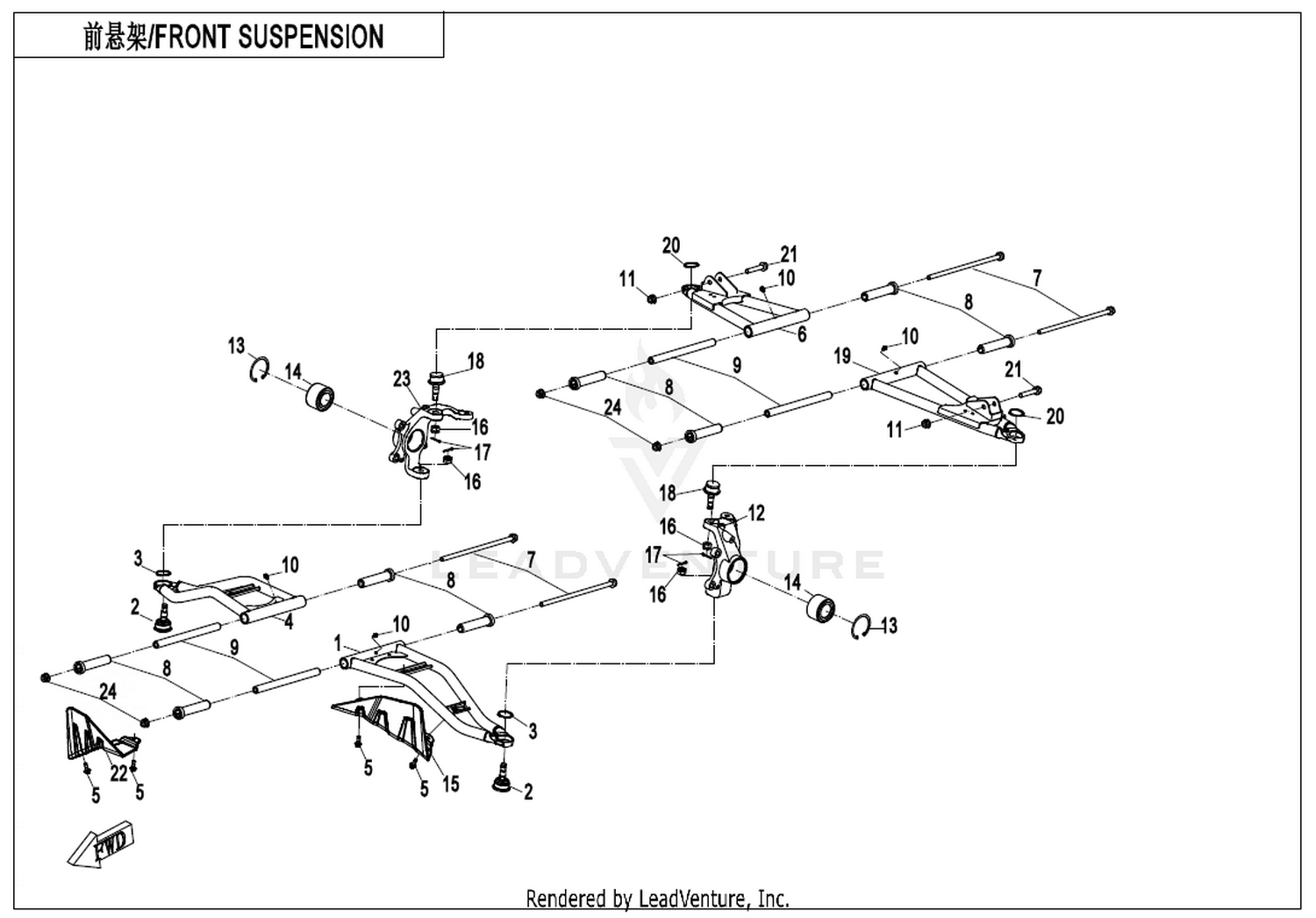

9060-050900-10000BALL PIN COMPFront SuspensionEnquire
30411-03081HUB BEARING Replacing: 30411-03080 - HUB BEARINGFront SuspensionEnquire
30801-03205CIRCLIPS FOR SHAFT32 Replacing: 30804-03205 - CIRCLIPS FOR SHAFT32Front SuspensionEnquire
0JYA-170001ClaspFuel Injection SystemEnquire
0700-022018SOLID PIN 8x14Left Crankcase AssyEnquire
0130-011109-0010BOLT M8X60Left Crankcase AssyEnquire
0800-011006-00001SCREW PLUGLeft Crankcase AssyEnquire
0JWA-011009OIL STRAINERLeft Crankcase AssyEnquire
30400-01003BEARING 6200-RS/P6Left Crankcase AssyEnquire
0030-011006-0010BOLT M6X105Left Crankcase AssyEnquire
30017-060022110BOLTLeft Crankcase AssyEnquire
0800-011103-00021PLAIN BEARING 2, BLUELeft Crankcase AssyEnquire
30400-02800BEARINGLeft Crankcase Cover AssyEnquire
6KM#-160420-8001SPONGE MATMiddle PlasticsEnquire
30502-017000FO-RINGOil Cooling SystemEnquire
Q830-310006-10000O-RING 55X2.5Rear Axle(No Differential)Enquire
0180-332004O-RING 19X2.5Right Crankcase AssyEnquire
0010-011008O-RING 15.8X2.4Right Crankcase AssyEnquire
30122-040010850SCREW M4X10Right Crankcase AssyEnquire
30102-080045170SCREWSeatEnquire
30910-0183220LOCK PINSeatEnquire
30402-02500NEEDLE BEARING, K25X29X10Transmission System(1)Enquire
0180-062205O-RING 88X2.5Transmission System(2)Enquire
30408-01000BEARINGWater Pump AssyEnquire
01A0-013005O-SEAL RINGWater Pump AssyEnquire
30601-115020CLAMP D15 Replacing: 30601-115010 - CLAMP D15Air Filter AssyEnquire
5HY0-060703REAR BEARING CARRIERRear SuspensionEnquire
30102-102020810SCREW M10X1.25X20Bumper & Cab FrameEnquire
0800-024006TIMING SPROCKETCamshaft Of Cylinder 1 AssyEnquire
0JYA-041000-10017CRANKSHAFT ASSY - MARK "A" Replacing: 0JYA-041000-10010 - CRANKCASE ASSYCrankshaft & Connecting Rod & Piston AssyEnquire
0180-040007WOODRUFF KEYCrankshaft & Connecting Rod & Piston AssyEnquire
0800-040005CIRCLIP, PISTON PINCrankshaft & Connecting Rod & Piston AssyEnquire
30604-301300CLAMPCvt Air Pipe & Side CoverEnquire
0JYA-051300ROLLER BEARING ASSYCvt AssyEnquire
0GR0-052006SCREWCvt AssyEnquire
0JY0-013102-00021PLAIN BEARING, CVT (BLUE)Cvt Case AssyEnquire
0JYA-023001-00001HEX FLANGE BOLT M6x6Cylinder Body AssyEnquire
0JY0-023100-10011FIRST CYLINDER BODY ASSY, MARK 1 Replacing: 0JY0-023100-10010 - FIRST CYLINDER BODY ASSYCylinder Body AssyEnquire
0JY0-022000-20002FIRST CYLINDER HEAD Replacing: 0JY0-022000-20001 - FIRST CYLINDER HEAD SUB ASSYCylinder Head No.1 AssyEnquire
0JWV-022102-2000SCREW 5.5X16 Replacing: 30132-550160030 - SCREW ST5.5X16Cylinder Head No.2 AssyEnquire
0800-022700THERMOSTATCylinder Head No.2 AssyEnquire
30800-02205CIRCLIP FOR HOLEDrivetrain SystemEnquire
30110-421130010SELF-TAPPING SCREWElectric SystemEnquire
30110-420160070SELF-TAPPING SCREWElectric SystemEnquire
6NQ#-000206-6001INNER HEX SCREW M6x16FrameEnquire
30130-080010810SCREWFront AxleEnquire
30801-03405CIRCLIPS FOR SHAFT 34Front SuspensionEnquire
080V-025002-1000SEAL RING, MANIFOLD Replacing: 0800-025002 - SEAL RING, MANIFOLDIntake Manifold AssyEnquire
30499-01700BEARING 6303Left Crankcase AssyEnquire
0800-011004IDLE GEAR, BREATHERLeft Crankcase AssyEnquire
0010-011017-0010Bolt M6X60 Galvanized Trivalent ChromiumLeft Crankcase Cover AssyEnquire
30006-103020810BOLT M10X20 Replacing: 30006-103020840 - BOLT M10X20Oil Cooling SystemEnquire
0GR0-014003SCREW PLUG ,DECOMPRESSORRight Crankcase AssyEnquire
0JWA-012004MIDDLE BEARING RETAINER, FRONT OUTPUT SHAFTRight Crankcase AssyEnquire
30102-102030870INNER HEX SCREWTowing Winch 1Enquire
0180-061007-0050CIRCLIP 25Transmission System(1)Enquire
0JWA-062302-00001OIL SEAL Replacing: 0JWA-062302 - OIL SEAL 35X61X9 (14)Transmission System(2)Enquire
0110-080005Oil Seal 10X20X5Water Pump AssyEnquire
0800-024002-00001DOWEL PIN, SPROCKET Replacing: 0800-024002 - DOWEL PIN, SPROCKETCamshaft Of Cylinder 2 AssyEnquire
0JYA-041000-10027CRANKSHAFT ASSY Replacing: 0JYA-041000-10022 - CRANKSHAFT ASSY, MARK B NLA USE 0JYA-041000-10025Crankshaft & Connecting Rod & Piston AssyEnquire
0JY0-040003-00012PLAIN BEARING, CONNECTING ROD, REDCrankshaft & Connecting Rod & Piston AssyEnquire
0JY0-013002SEAL RING,CVT CASE COVERCvt Case AssyEnquire
0JY0-013103OIL SEAL 32X55X10Cvt Case AssyEnquire
0JY0-023200-10011SECOND CYLINDER BODY ASSY, MARK 1 Replacing: 0JY0-023200-10010 - SECOND CYLINDER BODY ASSYCylinder Body AssyEnquire
0JY0-023100-10021FIRST CYLINDER BODY ASSY MARK 2 Replacing: 0JY0-023100-10020 - FIRST CYLINDER BODY ASSYCylinder Body AssyEnquire
0GSV-013004-3000BOLT 1, CVT COVER Replacing: 0800-021101-1000 - BOLT, CYLINDER HEAD COVERCylinder Head Cover AssyEnquire
0800-022600-20000ROCKER ARM ASSY, AIR EXHAUSTCylinder Head No.1 AssyEnquire
018B-022810COOLANT TEMP. SENSORCylinder Head No.1 AssyEnquire
0800-022012SEAT,THERMOSTATCylinder Head No.2 AssyEnquire
9GQ0-290104BIG CLAMPDrivetrain SystemEnquire
30105-050030410SCREW M5X30 Replacing: 30105-050030440 - SCREW M5X30Electric SystemEnquire
9CR6-230001PLUG, REAR BUMPERFrameEnquire
30800-05505CIRCLIP D55 BLACKFront AxleEnquire
7020-120006CLAMP D16.6AFuel Tank(For Non Fuel Evaporation System)Enquire
0JYA-025002-10000AUXILIARY AIR INLET MANIFOLDIntake Manifold AssyEnquire
0180-331004O-RING 64.5X3Intake Manifold AssyEnquire
0180-332002-0010BOLT M8X12.5, FLANGELeft Crankcase AssyEnquire
0110-013030O-RINGLeft Crankcase AssyEnquire
0010-080008DOWEL PINLeft Crankcase AssyEnquire
0800-011200BREATHER ASSYLeft Crankcase AssyEnquire
0800-011102-00021PLAIN BEARING 1, BLUE Replacing: 0800-011102-0002 - PLAIN BEARING 1 BLUE THICKLeft Crankcase AssyEnquire
30105-050012410SCREWLightsEnquire
30102-080020810SCREWMagneto AssyEnquire
5BYV-042032-AD00PEDAL PLUG Replacing: 5BY0-042032 - PLUG, PEDALMiddle Plastics 1Enquire
5HYV-042091-1K00RH SAFETY BELT PLUGMiddle PlasticsEnquire
30406-00402ROLLER NEEDLE P4x21.8Oil Pump AssyEnquire
30406-00400ROLLER PINOil Pump AssyEnquire
0JWA-012100-20004RH CRANKCASE ASSY Replacing: 0JWA-012100-20001 - RH CRANKCASE ASSYRight Crankcase AssyEnquire
0180-012006-10000OIL SEAL Replacing: 0180-012006 - OIL SEAL 30X45X7Right Crankcase AssyEnquire
30801-02905CIRCLIPS FOR SHAFT 29Transmission System(1)Enquire
0110-041007BEARING 28X68X18 Replacing: 30499-02800 - BEARINGTransmission System(2)Enquire
0180-060008BEARING RETAINER, FRONT OUTPUT SHAFTTransmission System(2)Enquire
30102-050012810SCREWTransmission System(2)Enquire
30802-00605SPLIT WASHERGear ShiftingEnquire
30102-080045810SCREWBody Accessories 1Enquire
30903-0162010COTTER PINBrake SystemEnquire
0JY0-027001-00003CAMSHAFT, SECOND CYLINDERCamshaft Of Cylinder 2 AssyEnquire
30110-480160070SELF-TAPPING SCREWCargo BoxEnquire
30601-111010CLAMPCooling SystemEnquire
0JY0-041000-00012CONNECTING ROD ASSY Replacing: 0JY0-041000-00010 - CONNECTING ROD PARTS 1Crankshaft & Connecting Rod & Piston AssyEnquire
0JY0-040003-00022PLAIN BEARING, CONNECTING ROD, BLACK Replacing: 0JY0-040003-00020 - PLAIN BEARING, CONNECTING ROD BLACK@MIDDLECrankshaft & Connecting Rod & Piston AssyEnquire
9010-000105A-TYPE SCREW CLAMP 78-101Cvt Air Pipe & Side CoverEnquire
0800-023001-00002SCREW, TENSIONER PLATE Replacing: 0800-023001 - SCREW, TENSIONER PLATE NLA USE 0800-023001-00002Cylinder Body AssyEnquire
0JY0-023200-10021SECOND CYLINDER BODY ASSY, MARK 2 Replacing: 0JY0-023200-10020 - SECOND CYLINDER BODY ASSYCylinder Body AssyEnquire
30502-028000NO-RING 28X265Cylinder Head No.2 AssyEnquire
Q890-314000-10000FRONT GEAR CASE MOTOR ASSY GRAY PLUGFront AxleEnquire
30906-0503000PINFront AxleEnquire
30601-112010CLAMPFuel Tank(For Non Fuel Evaporation System)Enquire
0130-011114-00001BOLTIntake Manifold AssyEnquire
0JWA-011100-20001LH CRANKCASE ASSY Replacing: 0JWA-011100-20000 - LH CRANKCASE ASSYLeft Crankcase AssyEnquire
0800-011013-00001RESTRICTION PLUGLeft Crankcase AssyEnquire
0040-012006-0010BOLT M8X50 Replacing: 0040-012006-0030 - BOLT M8X50Left Crankcase AssyEnquire
0GRA-014003O-RING 48X2.5Left Crankcase Cover AssyEnquire
6NQ#-000203-6001INNER HEX SCREW M6x20Middle Plastics 1Enquire
5HYV-042091-1K01RH SAFETY BELT PLUGMiddle PlasticsEnquire
0JYA-071007CLIP, WATER PIPEOil Cooling SystemEnquire
0010-030002-00001BOLTOil Pump AssyEnquire
30499-03000BEARING 5206Right Crankcase AssyEnquire
0010-011002OIL SEALRight Crankcase AssyEnquire
30401-03001BEARINGStarting SystemEnquire
0800-061007CIRCLIP 29Transmission System(1)Enquire
0180-062104-0010LIMITATOR, BEARINGTransmission System(2)Enquire
30400-03500BEARING 6207C3Transmission System(2)Enquire

Exploded diagrams — Engine

UFORCE 1000 2025 Left Crankcase Assy exploded diagram
Left Crankcase Assy · 35
UFORCE 1000 2025 Right Crankcase Assy exploded diagram
Right Crankcase Assy · 24
UFORCE 1000 2025 Cylinder Head No.2 Assy exploded diagram
Cylinder Head No.2 Assy · 16
UFORCE 1000 2025 Crankshaft & Connecting Rod & Piston Assy exploded diagram
Crankshaft & Connecting Rod & Piston Assy · 13
UFORCE 1000 2025 Cylinder Head No.1 Assy exploded diagram
Cylinder Head No.1 Assy · 13
UFORCE 1000 2025 Front Axle exploded diagram
Front Axle · 12
UFORCE 1000 2025 Transmission System(2) exploded diagram
Transmission System(2) · 12
UFORCE 1000 2025 Cylinder Body Assy exploded diagram
Cylinder Body Assy · 11
UFORCE 1000 2025 Left Crankcase Cover Assy exploded diagram
Left Crankcase Cover Assy · 10
UFORCE 1000 2025 Middle Plastics exploded diagram
Middle Plastics · 9
UFORCE 1000 2025 Cooling System exploded diagram
Cooling System · 8
UFORCE 1000 2025 Front Suspension exploded diagram
Front Suspension · 8

Browse the catalogue interactively

Open Engine in the interactive UFORCE 1000 2025 catalogue to drill into diagrams, check availability and add parts to your cart.

Other assembly groups on this vehicle

Body · 409Gearbox · 283Electrical System · 75Suspension · 67Wheels & Tyres · 67Brake System · 64Filters · 48Cooling System · 38Clutch & Parts · 27Exhaust System · 20Fuel Supply System · 17Steering System · 14Final Drive · 9Fuel Preparation · 3Interior · 2Unclassified · 162
