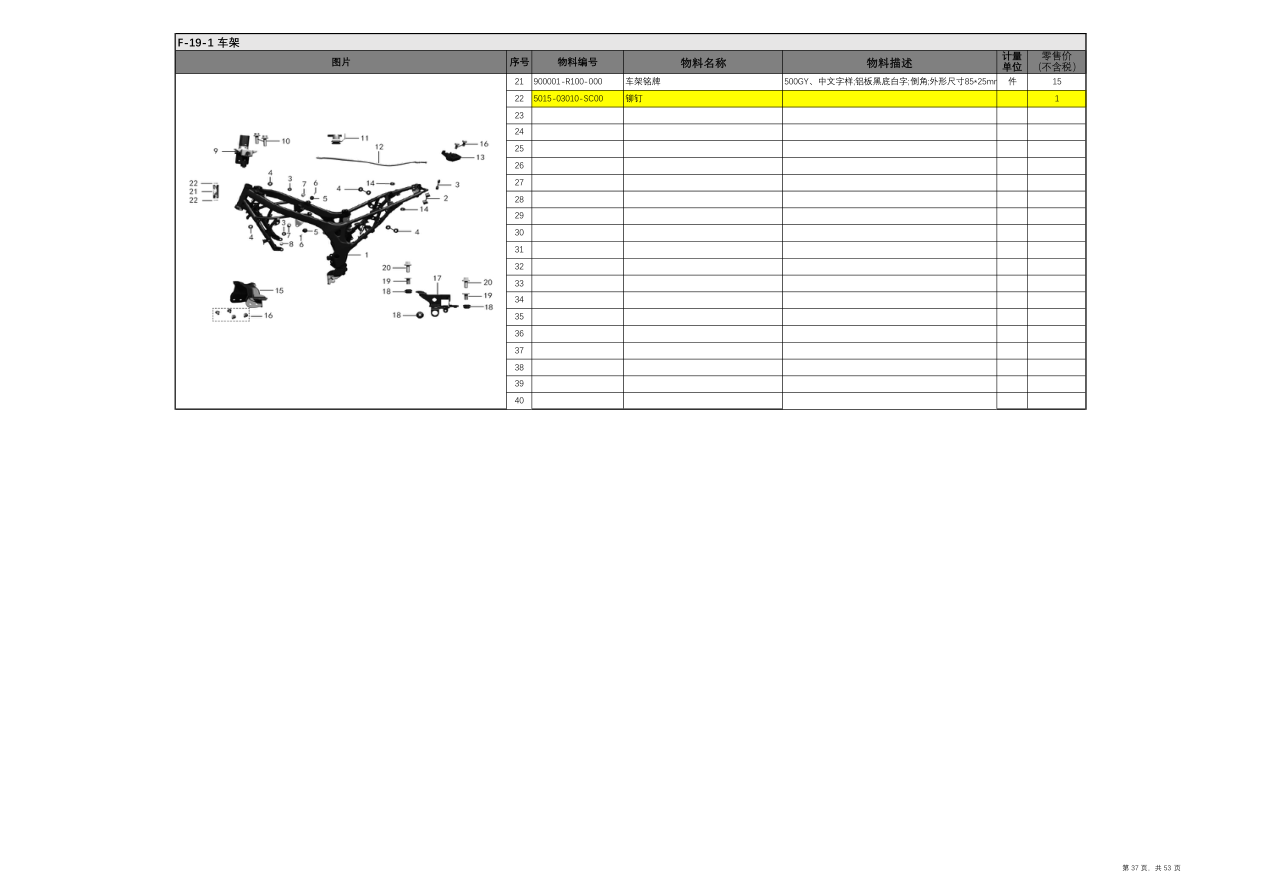

Location in exploded diagrams
Other parts on this diagram — 未分组
- #1 360006-R201-001 — 车架焊接总成 500F、取消原油管三处安装支耳，新增一处油管安装支耳件
- #2 420031-R201-001 — 堵头 500F、EPDM，T形,硬度A：60,总长20，外径21.7 件
- #4 420007-R100-001 — 腰形蘑菇头胶圈 500GY、椭圆形胶圈27*20*8mm 件
- #5 420032-R201-000 — 油箱缓冲胶 500F、EPDM包20#钢，圆形，φ33，硬度邵尔A：60 件
- #6 5003-08025-SC00 — 内六角圆柱头螺钉M8*25 颗
- #7 910004-R100-001 — 衬套 500GY、发动机上悬挂衬套,材质6061-T6铝合金,阳极氧化件
- #8 910004-R100-000 — 衬套 500GY、发动机前悬挂衬套,材质6061-T6铝合金,阳极氧化件
- #9 331800-R201-000 — 全车套索总成（点火锁） 500F、电门锁、油箱锁、坐垫锁、座锁支架及钥匙手柄新件
- #10 5001-08020-SC00 — 六角法兰面螺栓M8*20 颗
- F-19-1 — 车架
- #14 420016-R100-000 — 工字胶圈 500GY、工字形胶圈，内孔米字形齿槽∮8.5*∮22*12 件
- #15 360003-R100-B1000 — 座垫支架 500GY、电泳 件
- #16 5001-06012-SC00 — 内六角圆柱头螺栓M6*12 颗
- #17 350008-R100-B1000 — ABS支架 500GY、电泳 件
- #18 420012-R100-000 — ABS支架缓冲胶 500GY、工字型胶圈材质EDPM,硬度邵尔A：60±5 件
- #19 5013-06016-SC00 — 翻边衬套 颗
- #21 900001-R100-000 — 车架铭牌 500GY、中文字样;铝板黑底白字;倒角;外形尺寸85*25mm孔件7 孔153
- #22 5015-03010-SC00 — 铆钉
- #20 5001-06030-SC01 — 六角法兰面螺栓M6*30 GB
