Verified fitment — 5 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
Location in exploded diagrams
Other parts on this diagram — 未分组

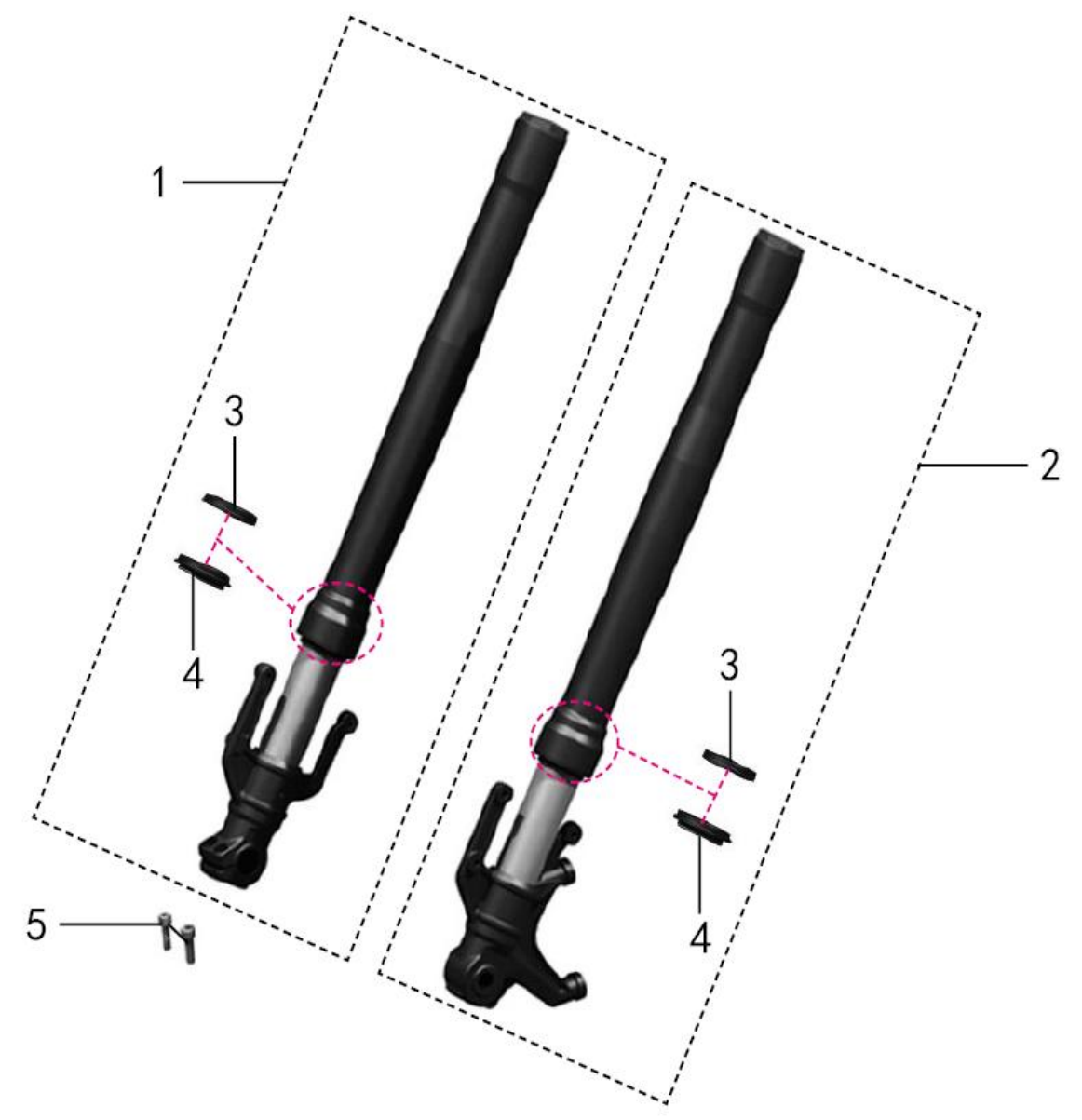

- #1 371400-P201-00001 — 前减震器-右(标准版、刀锋版、女件 端) 盖铝合金本色氧化
- #2 371300-P201-00001 — 前减震器-左(标准版、刀锋版、女件 端) 盖铝合金本色氧化
- #3 371301-P200-00000 — 前减震油封 件
- #4 371302-P200-00000 — 前减震防尘封 件
- 331700-P300-00002 — 主电缆(标准版) 件 321RR、普通版,取消碳罐电磁
- 331700-P300-00003 — 主电缆(刀锋版、女神版) 件 321RR、刀锋版,取消碳罐电磁
- #2 380600-P300-00000 — 座垫锁拉索 件 321RR、管长259,露长33,副回
- 310700-P300-00000 — 油门拉索A(标准版) 件 321RR、管长608,露长140
- 310700-P300-00003 — 油门拉索A(刀锋版、女神版) 件 321RR、刀锋版,TFT仪表,管长6 露25.001 下
- #4 310800-P300-00001 — 油门拉索B 件 321RR、管长618,露长91,下调
- #5 380500-P300-00000 — 离合拉索 件 321RR、管长820,露长83
- #6 5006-04013-HX00 — 自攻钉ST4.2*13 件
- #7 5004-05008-BS00 — 内六角盘头螺钉M5*0.8*8 件 M5*0.8*8,4.8级,L=8,304不锈钢
- #2 5001-08020-SC00 — 六角法兰面螺栓M8*20 件
- #3 331800-P300-00000 — 全车套锁总成 件 321RR、借用321R更改油箱锁
- #4 330100-R100-00003 — 启动继电器 件 继电器插座与备用保险为逆时
- #5 331400-P200-00001 — 电瓶(3AH,锂电池) 件 321R、3AH,锂电池
- #6 5004-06012-BS01 — 内六角台阶螺钉M6*12 件 M6*12,台阶8.5*3.5,台阶直径8 ×高2.003
- #7 390017-P200-00000 — 电瓶盒 件
- #8 420900-P200-00000 — 电瓶绑带 件 321R、长度105
- #9 330600-P200-00000 — 喇叭 件 321R、夹角117°,朝后出线
- #10 351500-R201-000 — 前轮速传感器 件 500F、线长800,编号600017
- #11 5004-06012-BS00 — 内六角盘头螺钉M6*12 件 304不锈钢,M6*12
- #12 350021-R201-000 — 后轮速传感器垫片 件 500F、材料硅钢,T=0.2,本色
