Verified fitment — 2 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (2)

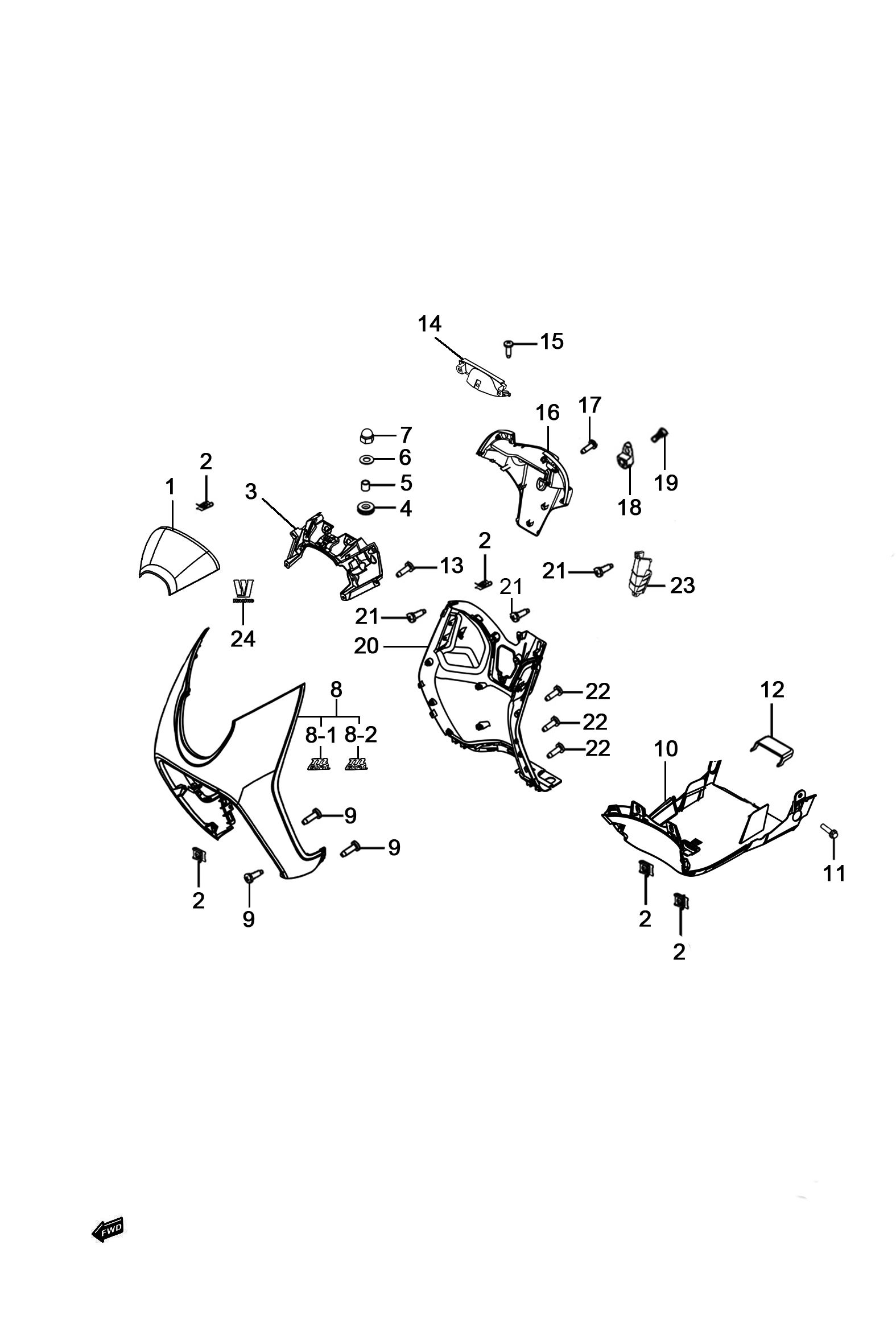

Location in exploded diagrams
Other parts on this diagram — 护罩组
- #1 48111H7U100H901 — 前斜板(珍珠白)
- #1 48111H7U100H827 — 前斜板(月光银)
- #1 48111H7U100H609 — 前斜板(浅青蓝)
- #1 48111H7U100H501 — 前斜板(珍珠黑)
- #2 09148-05077-000 — 锁片螺母
- #3 68170H79000HTT5 — 豪爵LOGO
- #3 68170H79000HTG2 — 豪爵LOGO
- #4 09320-08047-000 — 减震垫
- #5 09180-06263-000 — 衬套(无凸缘)
- #6 09160-06088-000 — 金属平垫圈
- #8 48013H7U100HF06 — 前下护罩组合(珍珠白)
- #8 48013H7U100HF02 — 前下护罩组合(月光银)
- #8 48013H7U100HF03 — 前下护罩组合(浅青蓝)
- #8 48013H7U100HF05 — 前下护罩组合(珍珠黑)
- #8-1 68131H7U110HTT5 — 前下护罩右贴条
- #8-1 68131H7U110HTG2 — 前下护罩右贴条
- #8-1 68131H7U110HTG4 — 前下护罩右贴条
- #8-2 68141H7U110HTT5 — 前下护罩左贴条
- #8-2 68141H7U110HTG2 — 前下护罩左贴条
- #8-2 68141H7U110HTG4 — 前下护罩左贴条
- #9 03241-0516A-000 — 十字槽球头自攻钉
- #10 48139H7U201H000 — 底盖
- #11 09136H06153H000 — 螺栓组合
- #12 48138H86100H000 — 底盖保护盖
