2013 铃木(豪爵铃木) GW GW250J-H 公务警用版Electrical System parts

CN market109 genuine parts12 diagrams

Subgroups

Headlight & Parts · 28Lights · 18Battery · 1Alternator & Parts · 14Relay · 9Controller/ECU · 61Starter System · 1

Part numbers

Every genuine electrical system part fitted to the 2013 铃木(豪爵铃木) GW GW250J-H 公务警用版. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
35610-48H00-000前右转向灯单元转向灯组Enquire
35602-48H00-000前左转向灯总成转向灯组Enquire
35638-48H00-000前左转向灯导线束转向灯组Enquire
35630-48H00-000前左转向灯单元转向灯组Enquire
35647-48H00-000转向灯减震垫转向灯组Enquire
01547-0625A-000六角法兰面螺栓机油泵组Enquire
58300-48H20-000油门拉索总成Ⅰ车把管组Enquire
34150-48H00-000速度表面壳仪表组Enquire
09471H12001H000灯泡前照灯组Enquire
09471-12081-000灯泡前照灯组Enquire
09471-12060-000灯泡前照灯组Enquire
09471H12019H000灯泡转向灯组Enquire
09471-12128-000灯泡尾灯组Enquire
36990-32G50-000导线束线夹车体导线组Enquire
36990-32G30-000导线束线夹车体导线组Enquire
37146-48H20-000钥匙坯车体导线组Enquire
37146-48H30-000钥匙坯车体导线组Enquire
36990-45H30-000导线束线夹车体导线组Enquire
92210-48HP0-000语音放大器总成巡逻电器组Enquire
92220-26HP0-000警报器AMP总成巡逻电器组Enquire
09407-12402-000捆扎带巡逻电器组Enquire
58300-48H30-000油门拉索总成Ⅱ车把管组Enquire
58621-48H01-000离合器拉索导向环车把管组Enquire
58621-48H20-000离合器拉索导向环车把管组Enquire
01550-0612A-000六角法兰面螺栓气缸头、气缸头盖组Enquire
07130-0616A-000内六角螺栓消声器组Enquire
31100-48H00-000起动电机总成起动电机组Enquire
31132-25H00-000起动电机碳刷起动电机组Enquire
31133-25H00-000碳刷支架起动电机组Enquire
31281-25H00-000螺栓起动电机组Enquire
09137-05004-000启动电机导线固定螺栓起动电机组Enquire
32100-48H00-000磁电机总成磁电机组Enquire
32101-48H00-000定子总成磁电机组Enquire
32102-48H00-000转子总成磁电机组Enquire
32491-48H00-000磁电机转子螺栓磁电机组Enquire
07130-0512A-000内六角螺栓磁电机组Enquire
07130-0630A-000内六角螺栓磁电机组Enquire
08341-31039-000KEY磁电机组Enquire
33610-48H00-000蓄电池总成蓄电池组Enquire
33652-48H10-000蓄电池保护垫蓄电池组Enquire
33652-48H00-000蓄电池保护垫蓄电池组Enquire
33651-48H00-000蓄电池紧固带蓄电池组Enquire
33820-48H10-000蓄电池正极导线蓄电池组Enquire
31861-48H10-000启动继电器接线柱帽蓄电池组Enquire
33860-48H00-000蓄电池负极导线蓄电池组Enquire
31800-48H00-000起动继电器总成电器组Enquire
09481-30101-000熔断器电器组Enquire
32800-48H00-000稳压整流器总成电器组Enquire
32830-48H10-000稳压整流器支架组成电器组Enquire
33041-48H00-000点火线圈组合电器组Enquire
33542-48H00-000高压线密封罩电器组Enquire
33042-48H00-000点火线圈组合电器组Enquire
08316-1005B-000六角法兰面螺母电器组Enquire
32920-48H11-000电喷控制单元电器组Enquire
33960-25H00-000倾斜传感器总成电器组Enquire
32925-48H00-000ECU隔垫电器组Enquire
33810-48H00-000起动电机导线电器组Enquire
31861-48H00-000起动继电器接线柱帽电器组Enquire
31861-48H20-000起动电机接线柱帽电器组Enquire
34981-26H00-000速度表转子仪表组Enquire
34990-30H00-000速度表传感器组成仪表组Enquire
07120-0512B-000内六角法兰面螺栓仪表组Enquire
07130-0816B-000内六角螺栓仪表组Enquire
35100-48H01-000前照灯总成前照灯组Enquire
36118-48H01-000前位置灯线束前照灯组Enquire
35179-48H00-000前照灯防尘帽前照灯组Enquire
35100-48H10-000前照灯总成前照灯组Enquire
35382-48H00-000前照灯减振垫前照灯组Enquire
35151-48H00-000前照灯螺钉前照灯组Enquire
35382-48H10-000前照灯减振垫前照灯组Enquire
35155-48H00-000前照灯卡片前照灯组Enquire
35950-04H30-000前侧反射器总成前照灯组Enquire
09119-06119-000特殊形状螺栓前照灯组Enquire
35601-48H00-000前右转向灯总成转向灯组Enquire
35618-48H00-000前右转向灯导线束转向灯组Enquire
35603-48H12-000后右转向灯总成转向灯组Enquire
35650-48H00-000后右转向灯单元转向灯组Enquire
35623-48H00-000后转向灯螺钉转向灯组Enquire
35604-48H12-000后左转向灯总成转向灯组Enquire
35670-48H00-000后左转向灯单元转向灯组Enquire
33542-38B00-000高压线密封罩转向灯组Enquire
38610-26H02-000转向继电器总成转向灯组Enquire
35732-48H00-000内罩尾灯组Enquire
35712-48H00-000尾灯透镜尾灯组Enquire
35713-48H00-000尾灯防水胶条尾灯组Enquire
03211-0435A-000十字槽盘头自攻钉尾灯组Enquire
03241-0514A-000十字槽球头自攻钉尾灯组Enquire
35765-48H00-000尾灯外减震垫尾灯组Enquire
35726-48H00-000尾灯支架尾灯组Enquire
36610-48H10-000车体导线束车体导线组Enquire
09481-10501-000熔断器车体导线组Enquire
09481-15501-000熔断器车体导线组Enquire
36620-48H00-000车体导线束Ⅱ车体导线组Enquire
36620-48H10-000车体导线束Ⅲ车体导线组Enquire
36618-48H00-000导线束护套车体导线组Enquire
36851-48H01-000油压开关导线车体导线组Enquire
37100-48H90-000主开关总成车体导线组Enquire
36990-48H10-000导线束线夹车体导线组Enquire
38059-48H00-000喇叭组合车体导线组Enquire
01550-0812B-000六角法兰面螺栓车体导线组Enquire
38590-48H00-000喇叭固定支架组成车体导线组Enquire
38740-33G00-000边撑继电器总成车体导线组Enquire
94320-12FH0-000扬声器紧固半园环巡逻电器组Enquire
92218-48H00-000半圆环紧固螺栓巡逻电器组Enquire
92230-12FH0-000送话器组件巡逻电器组Enquire
92240-48H00-000后警灯总成巡逻电器组Enquire
09180-06310-000衬套巡逻电器组Enquire
58200-48H11-000离合器拉索总成车把管组Enquire
35710-48H01-000尾灯总成尾灯组Enquire

Exploded diagrams — Electrical System

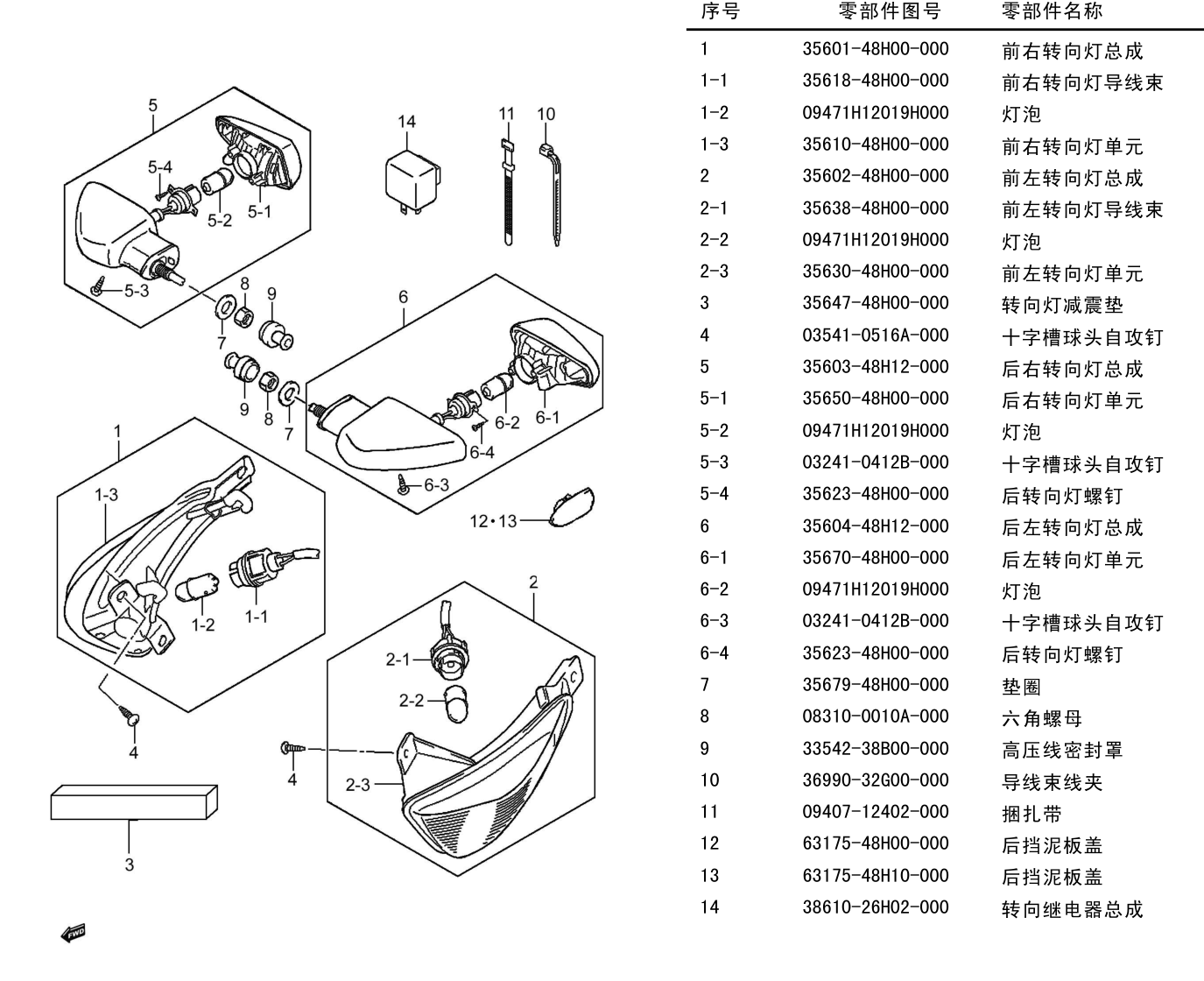

2013 铃木(豪爵铃木) GW GW250J-H 公务警用版 转向灯组 exploded diagram
转向灯组 · 20
2013 铃木(豪爵铃木) GW GW250J-H 公务警用版 车体导线组 exploded diagram
车体导线组 · 18
2013 铃木(豪爵铃木) GW GW250J-H 公务警用版 前照灯组 exploded diagram
前照灯组 · 16

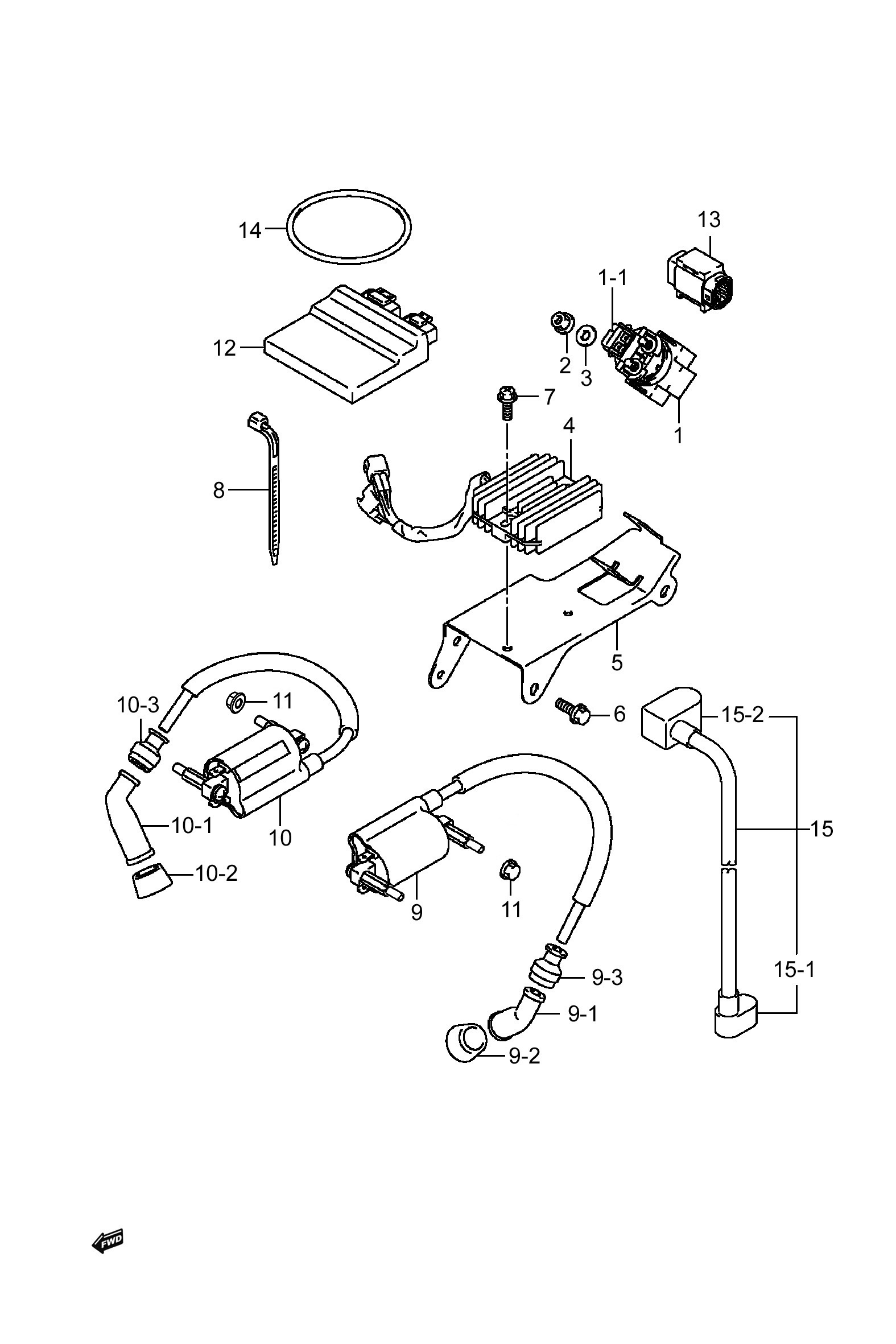

2013 铃木(豪爵铃木) GW GW250J-H 公务警用版 电器组 exploded diagram
电器组 · 16
2013 铃木(豪爵铃木) GW GW250J-H 公务警用版 尾灯组 exploded diagram
尾灯组 · 10

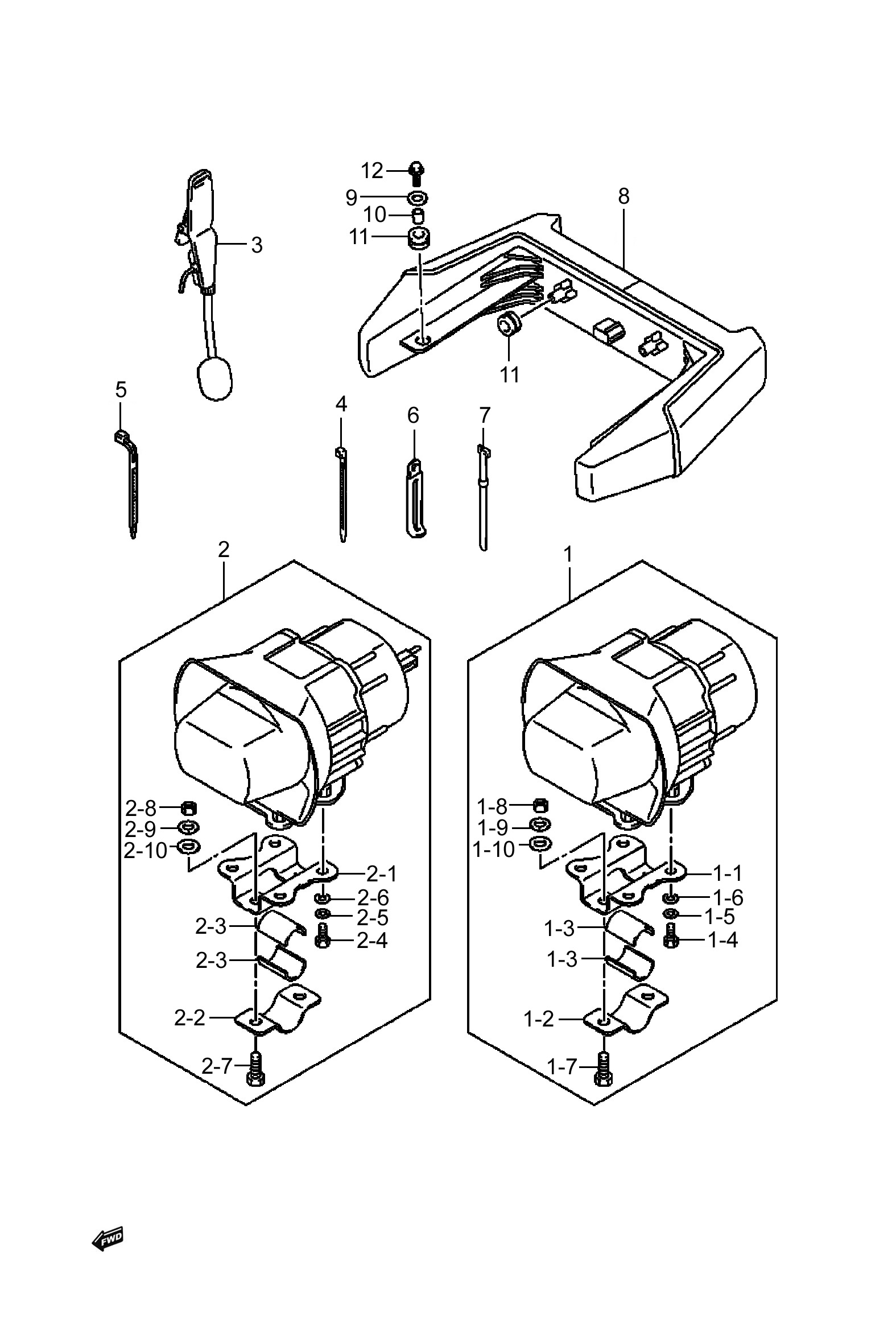

2013 铃木(豪爵铃木) GW GW250J-H 公务警用版 巡逻电器组 exploded diagram
巡逻电器组 · 10
2013 铃木(豪爵铃木) GW GW250J-H 公务警用版 磁电机组 exploded diagram
磁电机组 · 7

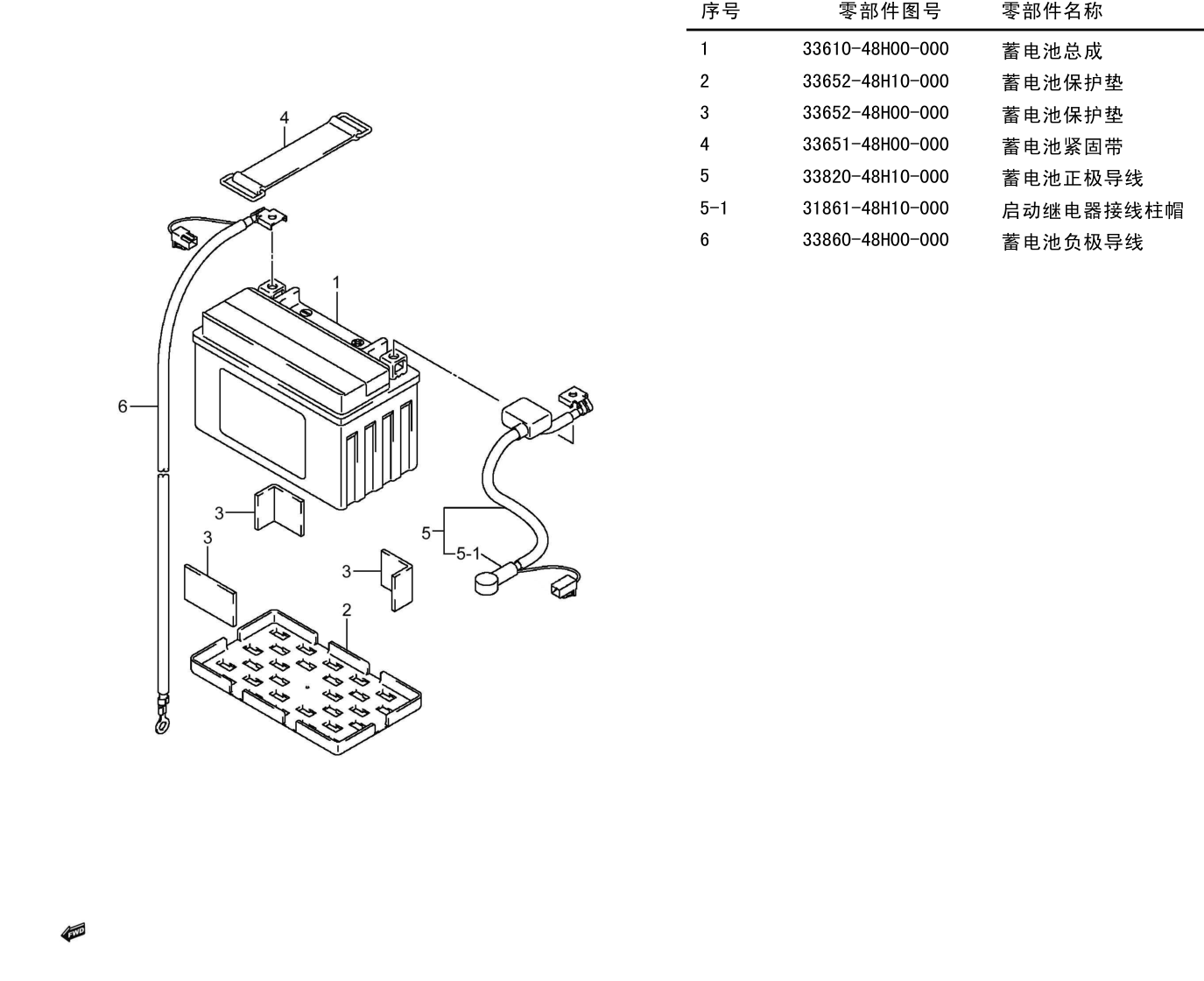

2013 铃木(豪爵铃木) GW GW250J-H 公务警用版 蓄电池组 exploded diagram
蓄电池组 · 7
2013 铃木(豪爵铃木) GW GW250J-H 公务警用版 起动电机组 exploded diagram
起动电机组 · 6

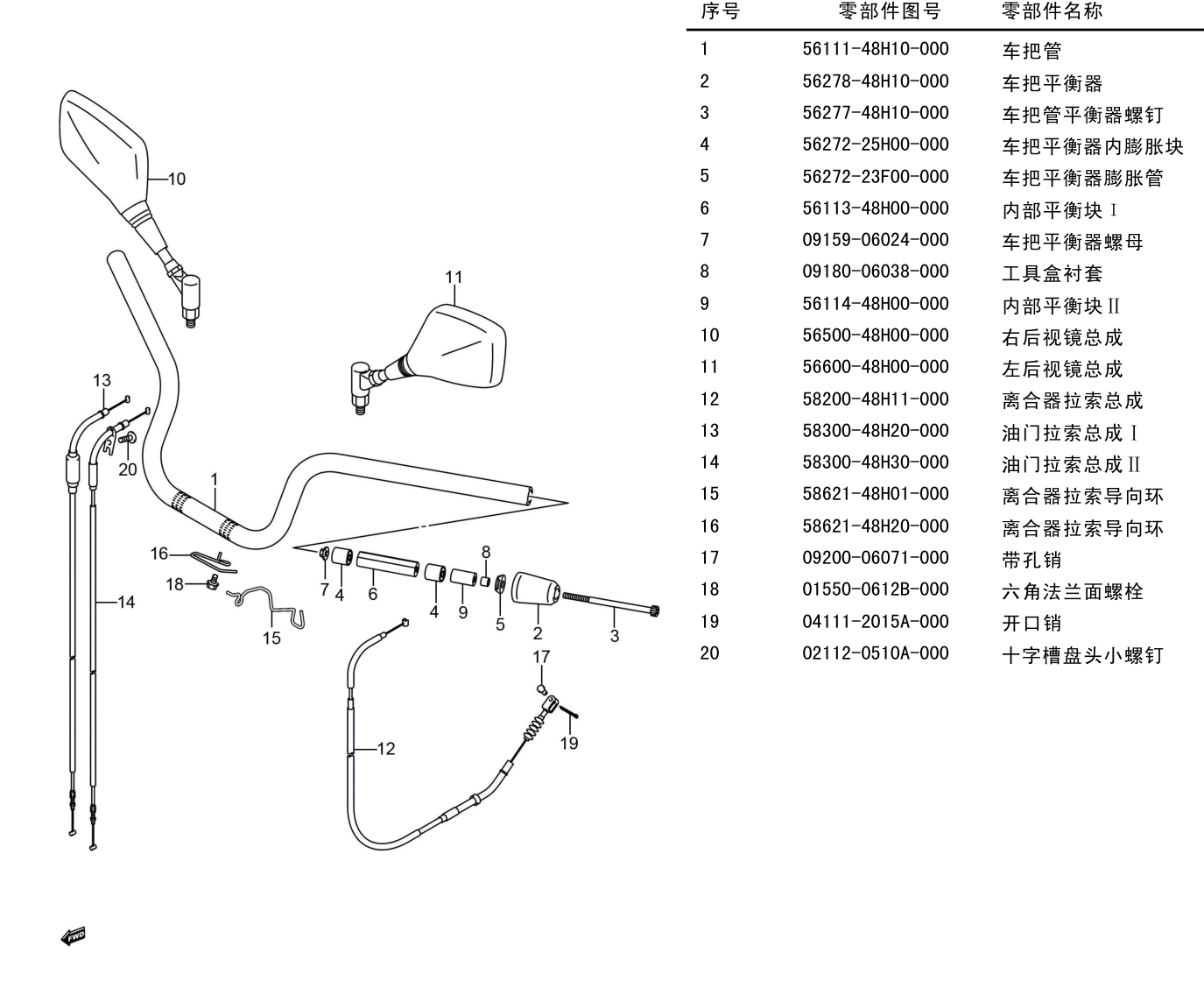

2013 铃木(豪爵铃木) GW GW250J-H 公务警用版 车把管组 exploded diagram
车把管组 · 5
2013 铃木(豪爵铃木) GW GW250J-H 公务警用版 仪表组 exploded diagram
仪表组 · 5
2013 铃木(豪爵铃木) GW GW250J-H 公务警用版 消声器组 exploded diagram
消声器组 · 2
