2024 铃木(豪爵铃木) GSX GSX250R-EElectrical System parts

CN market69 genuine parts12 diagrams

Subgroups

Headlight & Parts · 12Lights · 9Battery · 1Alternator & Parts · 17Relay · 2Controller/ECU · 42Starter System · 1

Part numbers

Every genuine electrical system part fitted to the 2024 铃木(豪爵铃木) GSX GSX250R-E. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
01550-0612A-000六角法兰面螺栓气缸头、气缸头盖组Enquire
07130-0616A-000内六角螺栓二次空气阀组Enquire
01547-0625A-000六角法兰面螺栓机油泵组Enquire
31100-48H01-000起动电机总成起动电机组Enquire
31132-25H00-000起动电机碳刷起动电机组Enquire
31133-25H00-000碳刷支架起动电机组Enquire
31281-25H00-000螺栓起动电机组Enquire
09137-05004-000小螺钉与弹垫组合起动电机组Enquire
32100-20K01-000磁电机总成磁电机组Enquire
32101-20K01-000定子总成磁电机组Enquire
32102-48H00-000转子总成磁电机组Enquire
32491-48H00-000磁电机转子螺栓磁电机组Enquire
07130-0512A-000内六角螺栓磁电机组Enquire
07130-0630A-000内六角螺栓磁电机组Enquire
08341-31039-000KEY磁电机组Enquire
33620-48H90-000蓄电池总成蓄电池组Enquire
33652-48H10-000蓄电池保护垫蓄电池组Enquire
33820-20K11-000蓄电池正极导线蓄电池组Enquire
33860-20K11-000蓄电池负极导线蓄电池组Enquire
31800-48H01-000起动继电器总成电器组Enquire
09481-30101-000熔断器电器组Enquire
32800-20K01-000稳压整流器总成电器组Enquire
33041-20K02-000点火线圈组合电器组Enquire
33542-48H01-000高压线密封罩电器组Enquire
33042-20K02-000点火线圈组合电器组Enquire
08316-1005B-000六角法兰面螺母电器组Enquire
32920-20K02-000电喷控制单元电器组Enquire
33960-06G10-000倾斜传感器总成电器组Enquire
33810-20K01-000起动电机导线电器组Enquire
35100-20KC0-000前照灯总成前照灯组Enquire
35950-04H30-000前侧反射器总成前照灯组Enquire
09119-06119-000特殊形状螺栓前照灯组Enquire
35601-20K01-000前右转向灯总成转向灯组Enquire
35610-20K00-000前右转向灯单元转向灯组Enquire
35602-20K01-000前左转向灯总成转向灯组Enquire
35630-20K00-000前左转向灯单元转向灯组Enquire
35603-20K01-000后右转向灯总成转向灯组Enquire
38610-20K02-000转向继电器总成转向灯组Enquire
35710-20K01-000尾灯总成尾灯组Enquire
09180-06310-000衬套尾灯组Enquire
36610H20K00H000车体导线束车体导线组Enquire
09481-10504-000熔断器车体导线组Enquire
09481-15504-000熔断器车体导线组Enquire
09481-25504-000熔断器车体导线组Enquire
38860-42J00-000继电器总成车体导线组Enquire
36620-20K30-000车体导线束Ⅱ车体导线组Enquire
36851-20K01-000油压开关导线车体导线组Enquire
37100-20K00-000主开关总成车体导线组Enquire
37180-20K40-000防盗天线总成车体导线组Enquire
01547-0512B-000六角法兰面螺栓车体导线组Enquire
36990-20K00-000导线束线夹车体导线组Enquire
37740-45D00-000后制动灯开关车体导线组Enquire
37840-18J01-000边撑开关总成车体导线组Enquire
01550-0620B-000六角法兰面螺栓车体导线组Enquire
38059-48H00-000喇叭组合车体导线组Enquire
38590-48H00-000喇叭固定支架组成车体导线组Enquire
01550-0812B-000六角法兰面螺栓车体导线组Enquire
47411-20K00-000电子件支架蓄电池盒组Enquire
35155-48H00-000前照灯卡片车体盖组Enquire
58200-20K01-000离合器拉索总成手把管组Enquire
58300-20K40-000油门拉索总成Ⅰ手把管组Enquire
58300-20K50-000油门拉索总成Ⅱ手把管组Enquire
09407-18402-000捆扎带座垫组Enquire
09471H12019H000灯泡转向灯组Enquire
09471-12081-000灯泡尾灯组Enquire
36990-32G30-000导线束线夹车体导线组Enquire
36990-45H30-000导线束线夹车体导线组Enquire
37146-20K00-000钥匙坯车体导线组Enquire
35604-20K01-000后左转向灯总成转向灯组Enquire

Exploded diagrams — Electrical System

2024 铃木(豪爵铃木) GSX GSX250R-E 车体导线组 exploded diagram
车体导线组 · 20

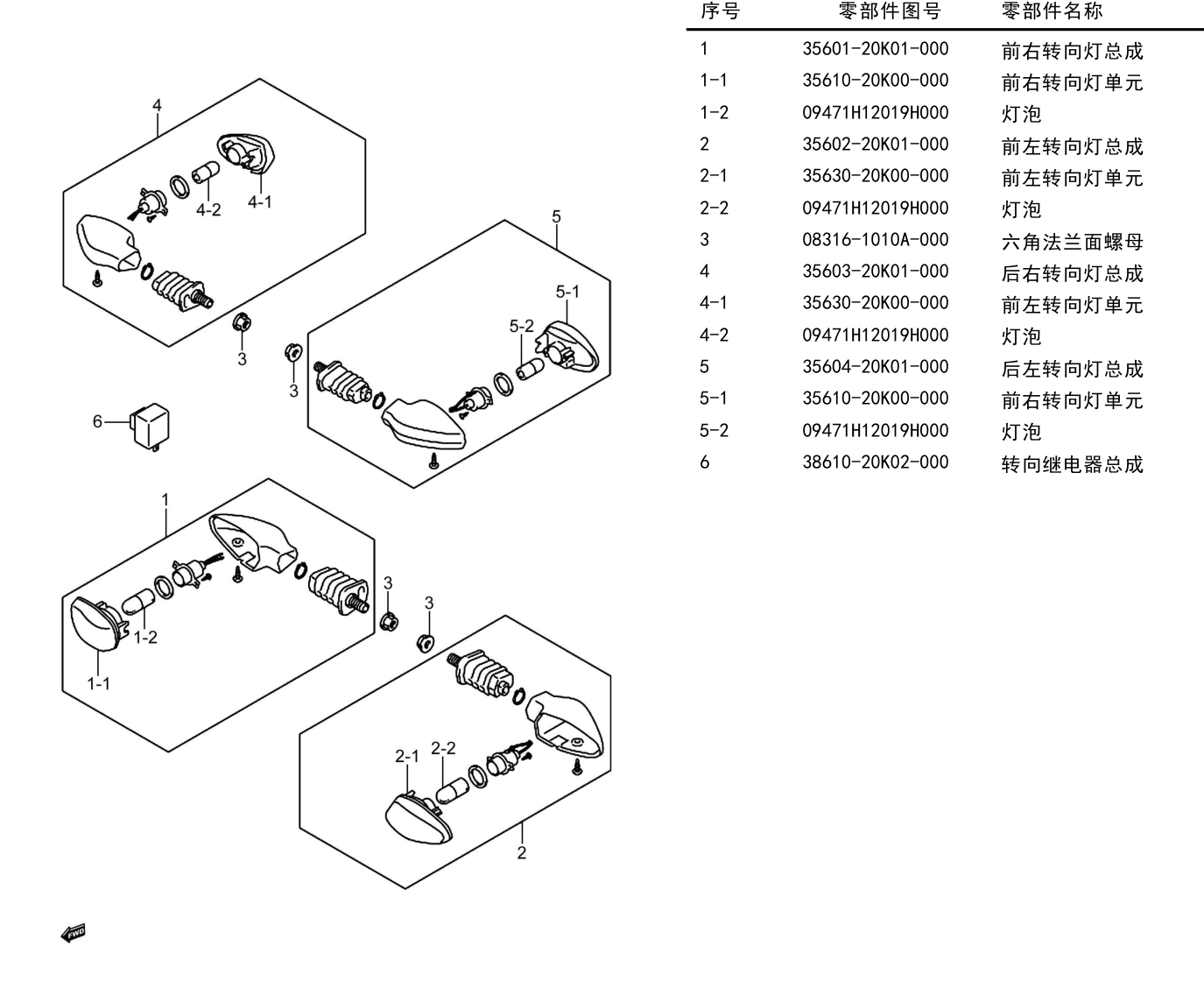

2024 铃木(豪爵铃木) GSX GSX250R-E 转向灯组 exploded diagram
转向灯组 · 13
2024 铃木(豪爵铃木) GSX GSX250R-E 电器组 exploded diagram
电器组 · 11

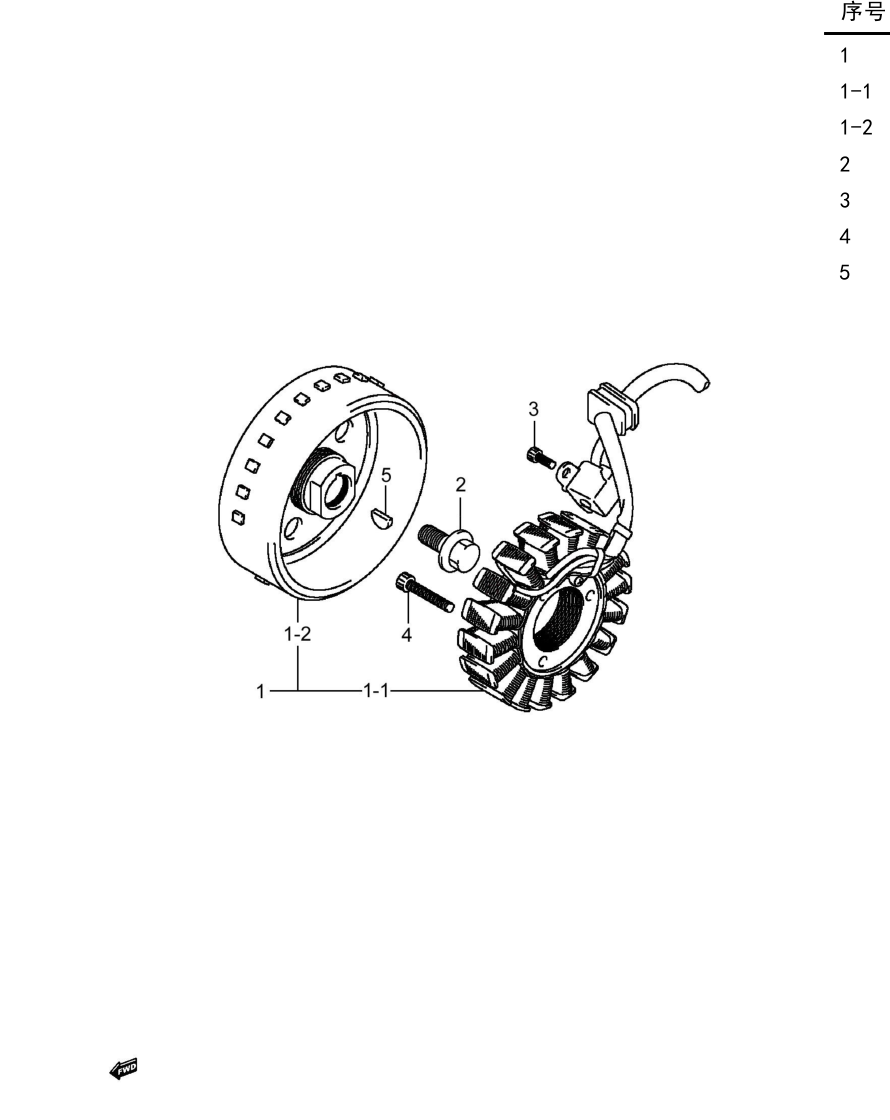

2024 铃木(豪爵铃木) GSX GSX250R-E 磁电机组 exploded diagram
磁电机组 · 7
2024 铃木(豪爵铃木) GSX GSX250R-E 起动电机组 exploded diagram
起动电机组 · 6

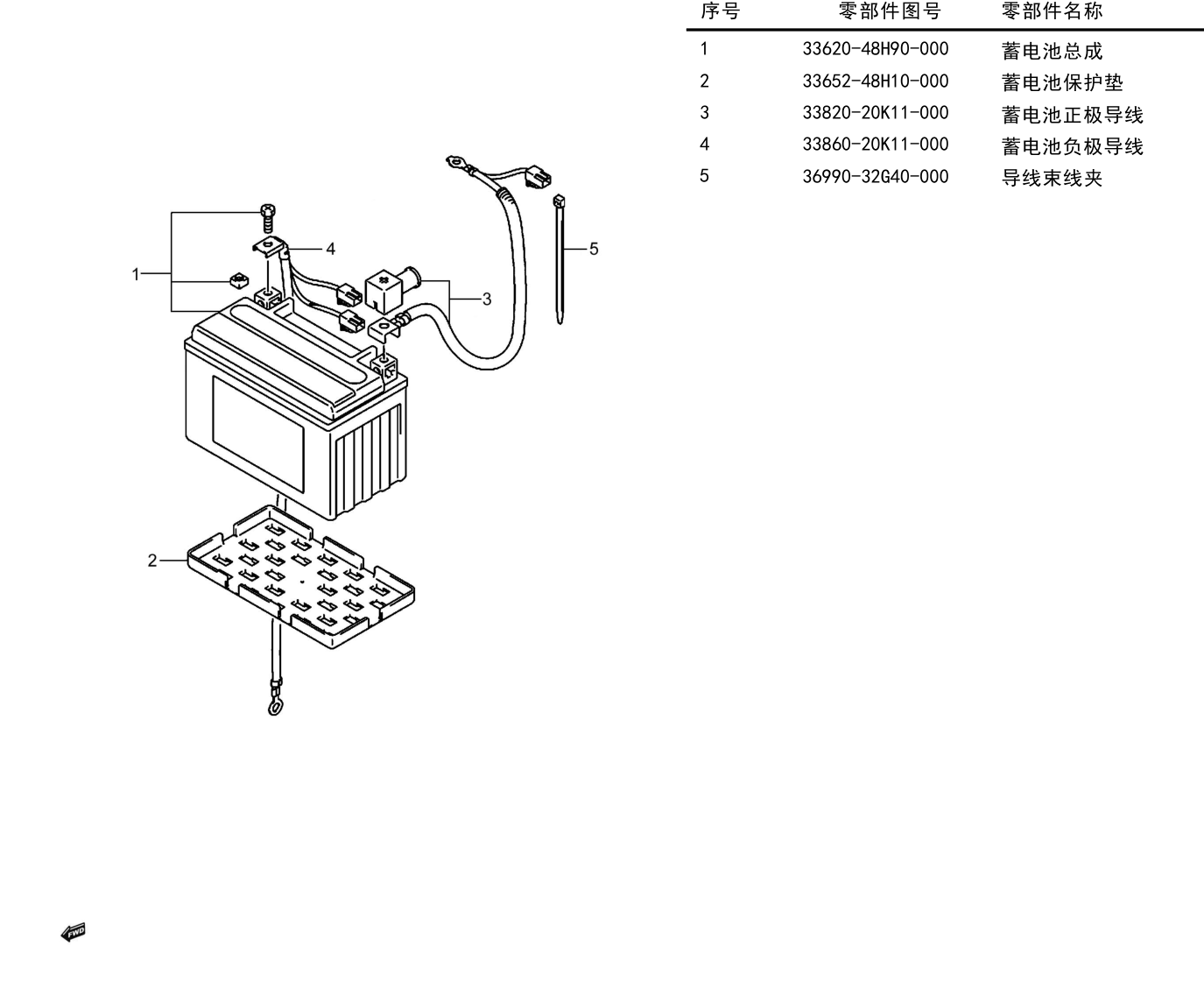

2024 铃木(豪爵铃木) GSX GSX250R-E 蓄电池组 exploded diagram
蓄电池组 · 4
2024 铃木(豪爵铃木) GSX GSX250R-E 前照灯组 exploded diagram
前照灯组 · 3
2024 铃木(豪爵铃木) GSX GSX250R-E 尾灯组 exploded diagram
尾灯组 · 3

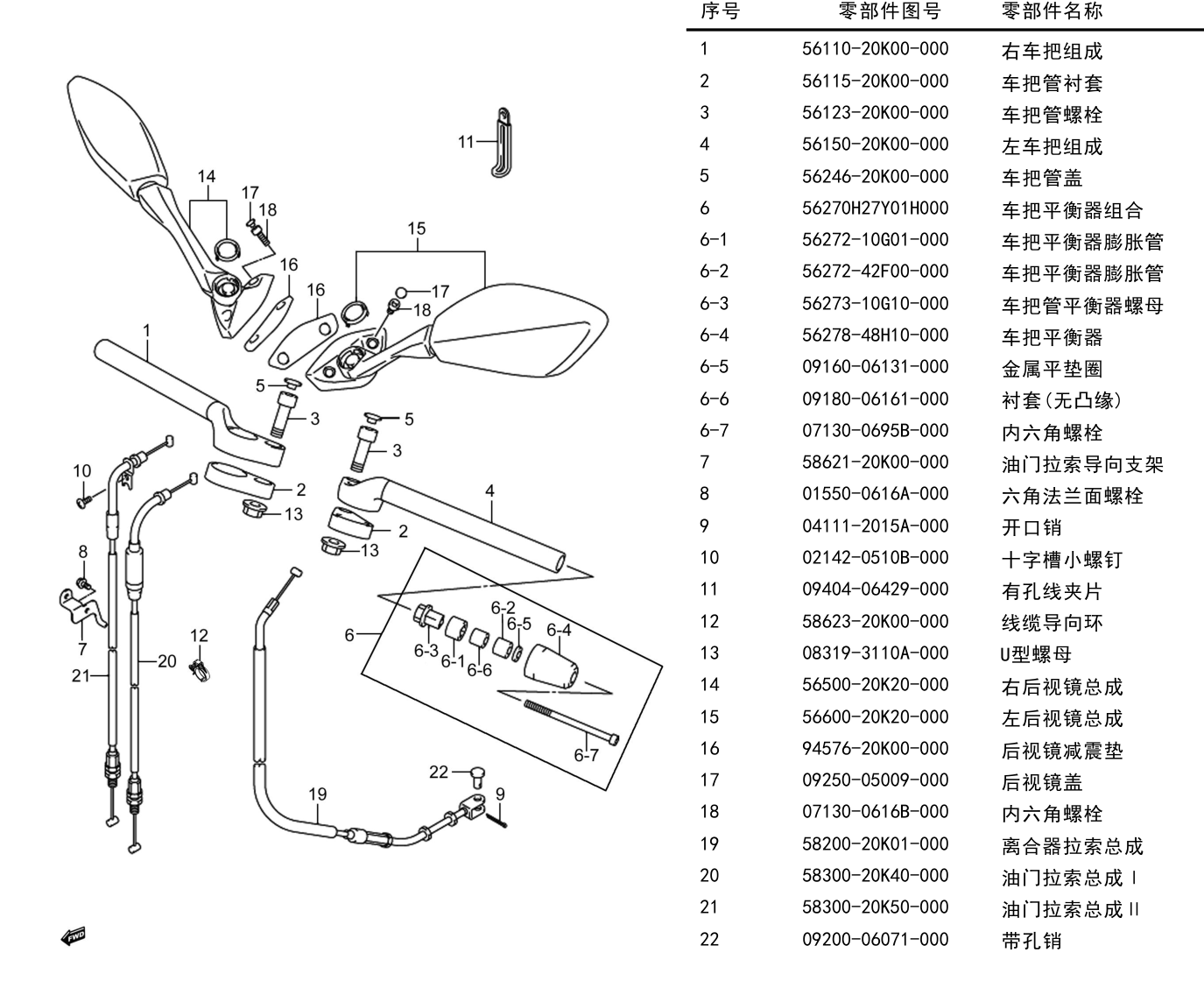

2024 铃木(豪爵铃木) GSX GSX250R-E 手把管组 exploded diagram
手把管组 · 3
2024 铃木(豪爵铃木) GSX GSX250R-E 机油泵组 exploded diagram
机油泵组 · 2
2024 铃木(豪爵铃木) GSX GSX250R-E 气缸头、气缸头盖组 exploded diagram
气缸头、气缸头盖组 · 1
2024 铃木(豪爵铃木) GSX GSX250R-E 散热器组 exploded diagram
散热器组 · 1

Browse the catalogue interactively

Open Electrical System in the interactive 2024 铃木(豪爵铃木) GSX GSX250R-E catalogue to drill into diagrams, check availability and add parts to your cart.
