2024 春风 NK 450NKElectrical System parts

CN market55 genuine parts12 diagrams

Subgroups

Headlight & Parts · 1Lights · 6Alternator & Parts · 3Relay · 7Controller/ECU · 38Starter System · 2

Part numbers

Every genuine electrical system part fitted to the 2024 春风 NK 450NK. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
6060-150700TIE BAND, BATTERY塑料件5 PLASTICS 5Enquire
6AQV-100600-1002CLUTCH CABLE转向系统 STEERING SYSTEMEnquire
6AQV-100600-1003CLUTCH CABLE转向系统 STEERING SYSTEMEnquire
5BY4-150330AUXILIARY RELAY电器系统 ELECTRIC SYSTEMEnquire
5270-150002BATTERY FOAM MAT FRONT AND REAR电器系统 ELECTRIC SYSTEMEnquire
0SQV-024100-1000CHAIN GUIDE BLOCK配气传动分总成 CAMSHAFTEnquire
0SQV-031000-1001MAGNETO ROTOR ASSY磁电机总成 MAGNETOEnquire
0SQV-093000-1000STARTING MOTOR ASSY起动系统总成 STARTING SYSTEMEnquire
0SQV-178000-1000IGNITION COIL气缸盖罩分总成 CYLINDER HEAD COVEREnquire
0SQV-032000-1000MAGNETO STATOR ASSY磁电机总成 MAGNETOEnquire
0SQV-032000-1000-11MAGNETO STATOR ASSY磁电机总成 MAGNETOEnquire
0SQV-032000-1001-10MAGNETO STATOR ASSY磁电机总成 MAGNETOEnquire
6AQV-011000-4000LOCK KIT锁具 LOCK KITEnquire
30006-080016870BOLT车架-1 FRAME-1Enquire
6AQV-041102-1000SEAT LOCK GUARD塑料件5 PLASTICS 5Enquire
6AQV-100400-4000THROTTLE CABLE转向系统 STEERING SYSTEMEnquire
6AQV-100500-4000ADJUSTABLE THROTTLE CABLE转向系统 STEERING SYSTEMEnquire
6AQV-100602-4001HANDLEBAR RH CABLE HOOK转向系统 STEERING SYSTEMEnquire
6AQV-100601-4001HANDLEBAR LH CABLE HOOK转向系统 STEERING SYSTEMEnquire
6AQV-170200-4000-M1FUEL LEVEL SENSOR油箱 FUEL TANKEnquire
6AQV-001000-4000ECU ASSY电器系统 ELECTRIC SYSTEMEnquire
801F-100101TIE BAND转向系统 STEERING SYSTEMEnquire
0SQV-091000-1001OVERRIDING CLUTCH ASSY起动系统总成 STARTING SYSTEMEnquire
0SQV-092000-1001GEAR, STARTING MOTOR起动系统总成 STARTING SYSTEMEnquire
0SQV-090001-1000DUAL GEAR起动系统总成 STARTING SYSTEMEnquire
6AQV-011012-1000SEAT CABLE锁具 LOCK KITEnquire
6AQV-040414-4000IGNITION LOCK RUBBER RING塑料件3 PLASTICS 3Enquire
6AQV-060045-1001-0VR00RH CHAIN ADJUSTING DECO BLOCK后悬架 REAR SUSPENSIONEnquire
6AQV-060044-1001-0VR00LH CHAIN ADJUSTING DECO BLOCK后悬架 REAR SUSPENSIONEnquire
6AQV-060043-1000CHAIN ADJUSTING BLOCK ASSY后悬架 REAR SUSPENSIONEnquire
SN1V-691100-1101-11T-BOX电器系统 ELECTRIC SYSTEMEnquire
6AQV-150100-4001MAIN CABLE电器系统 ELECTRIC SYSTEMEnquire
6FIV-150600-7000HORN电器系统 ELECTRIC SYSTEMEnquire
6KMV-151500-3000SIDE STAND SWITCH电器系统 ELECTRIC SYSTEMEnquire
8010-090005BOLT M6x16电器系统 ELECTRIC SYSTEMEnquire
6NTV-151000-3000REGULATOR电器系统 ELECTRIC SYSTEMEnquire
31021200BATTERY电器系统 ELECTRIC SYSTEMEnquire
6AQV-150420-1001BATTERY NEGATIVE CABLE电器系统 ELECTRIC SYSTEMEnquire
8010-151301FUSE 5A电器系统 ELECTRIC SYSTEMEnquire
806A-151302FUSE 10A电器系统 ELECTRIC SYSTEMEnquire
806A-151305FUSE 15A电器系统 ELECTRIC SYSTEMEnquire
806A-15130725A FUSE电器系统 ELECTRIC SYSTEMEnquire
6FIA-150340-6400FLASHER电器系统 ELECTRIC SYSTEMEnquire
6AQV-001300-1000ECU RUBBER电器系统 ELECTRIC SYSTEMEnquire
6AQV-150310-1000STARTER MOTOR POSITIVE CABLE电器系统 ELECTRIC SYSTEMEnquire
9CR6-150310STARTER RELAY电器系统 ELECTRIC SYSTEMEnquire
6KJ0-150600ROLL-OVER SENSOR电器系统 ELECTRIC SYSTEMEnquire
6100-150500RUBBER SLEEVE, FLASHER电器系统 ELECTRIC SYSTEMEnquire
6AQV-160100-4001HEADLIGHT灯具 LIGHTSEnquire
6KJC-163200-8000FRONT RH TURN LIGHT灯具 LIGHTSEnquire
6KJC-163100-8000FRONT LH TURN LIGHT灯具 LIGHTSEnquire
6KM0-160500-00004FRONT RH TURN LIGHT灯具 LIGHTSEnquire
6KM0-160400-00004FRONT TURN LIGHT, LH灯具 LIGHTSEnquire
6AQV-160200-1002TAIL LIGHT灯具 LIGHTSEnquire
6AQV-160200-1003TAIL LIGHT灯具 LIGHTSEnquire

Exploded diagrams — Electrical System

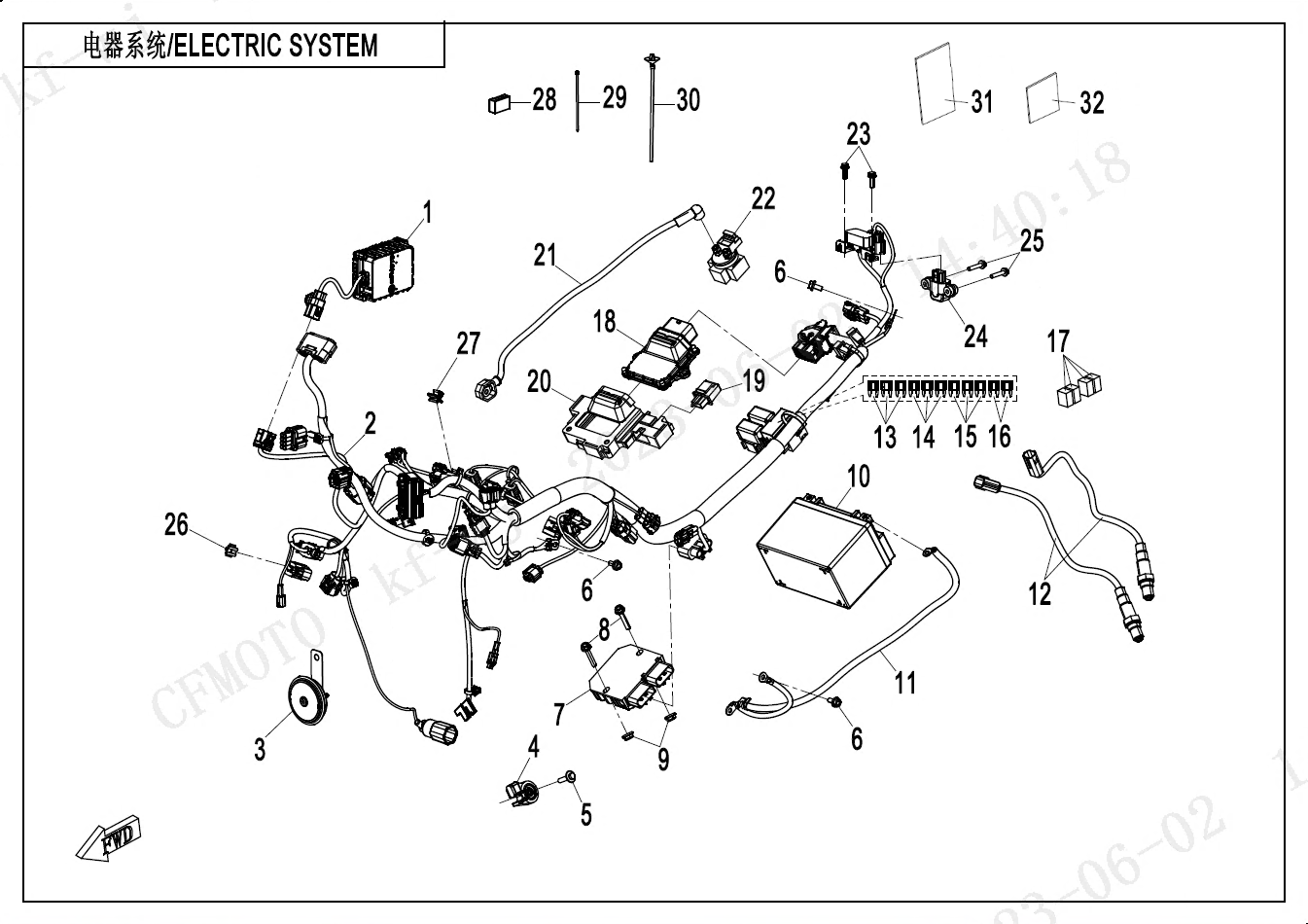

2024 春风 NK 450NK 电器系统 ELECTRIC SYSTEM exploded diagram
电器系统 ELECTRIC SYSTEM · 22

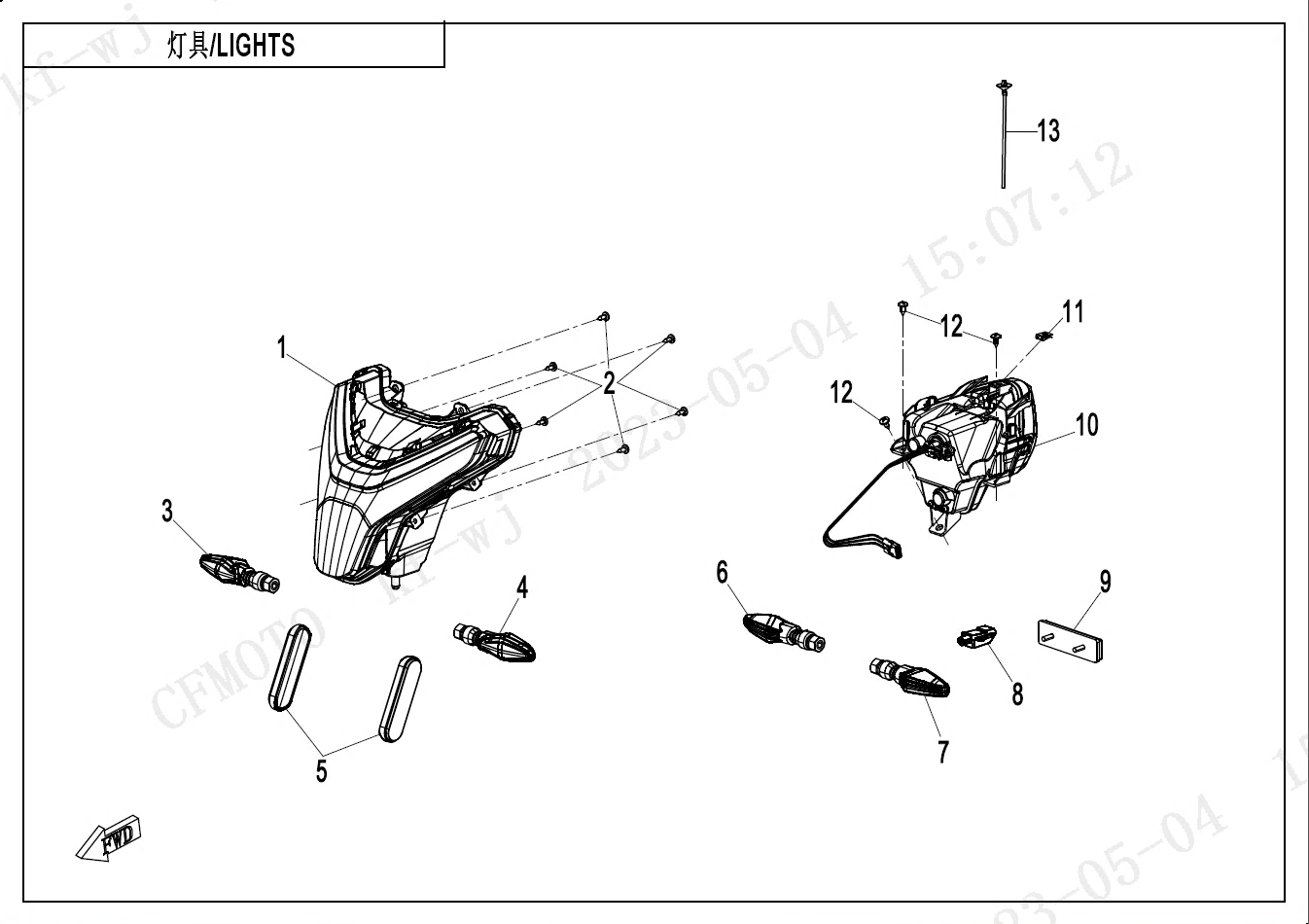

2024 春风 NK 450NK 灯具 LIGHTS exploded diagram
灯具 LIGHTS · 8

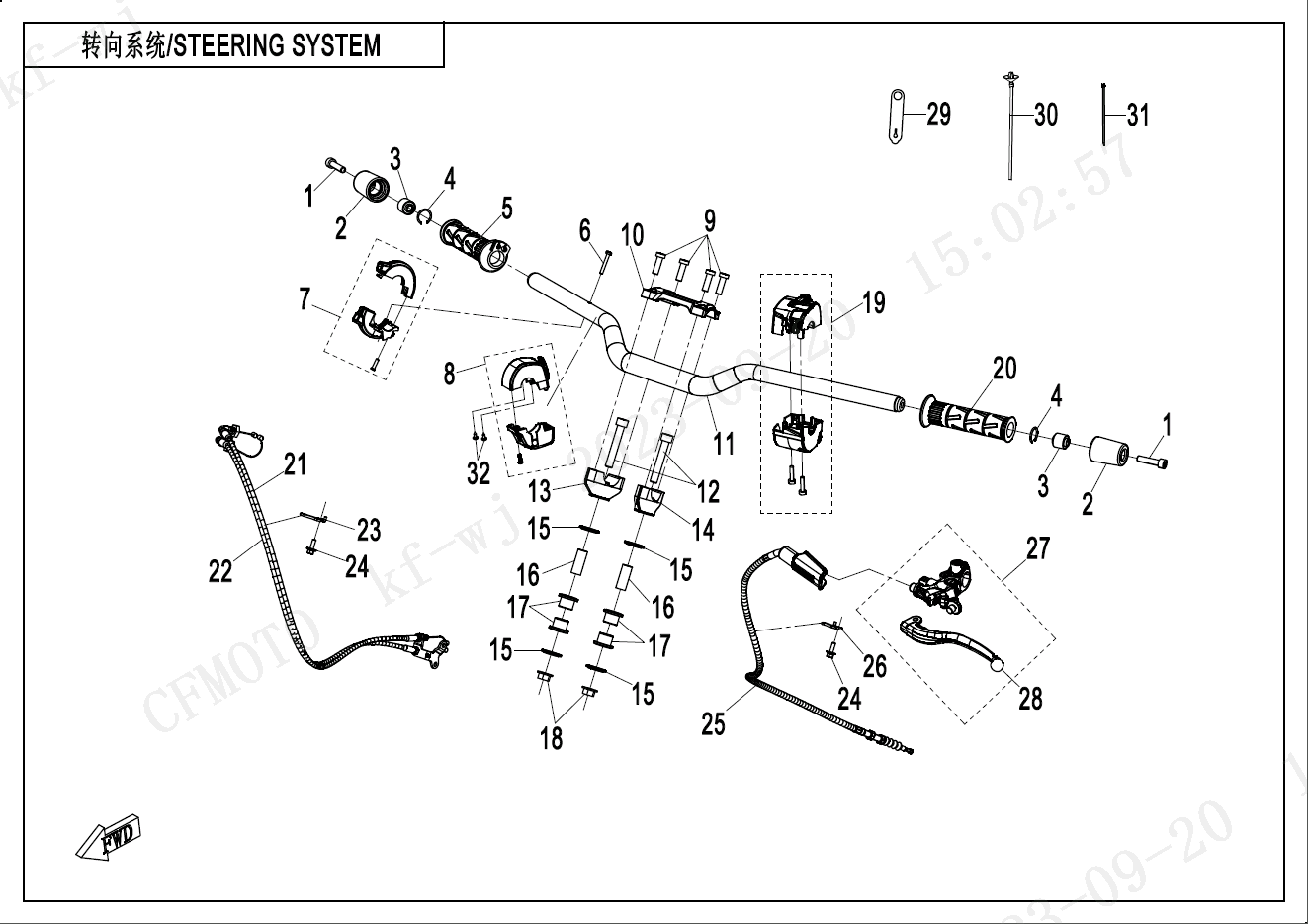

2024 春风 NK 450NK 转向系统 STEERING SYSTEM exploded diagram
转向系统 STEERING SYSTEM · 7

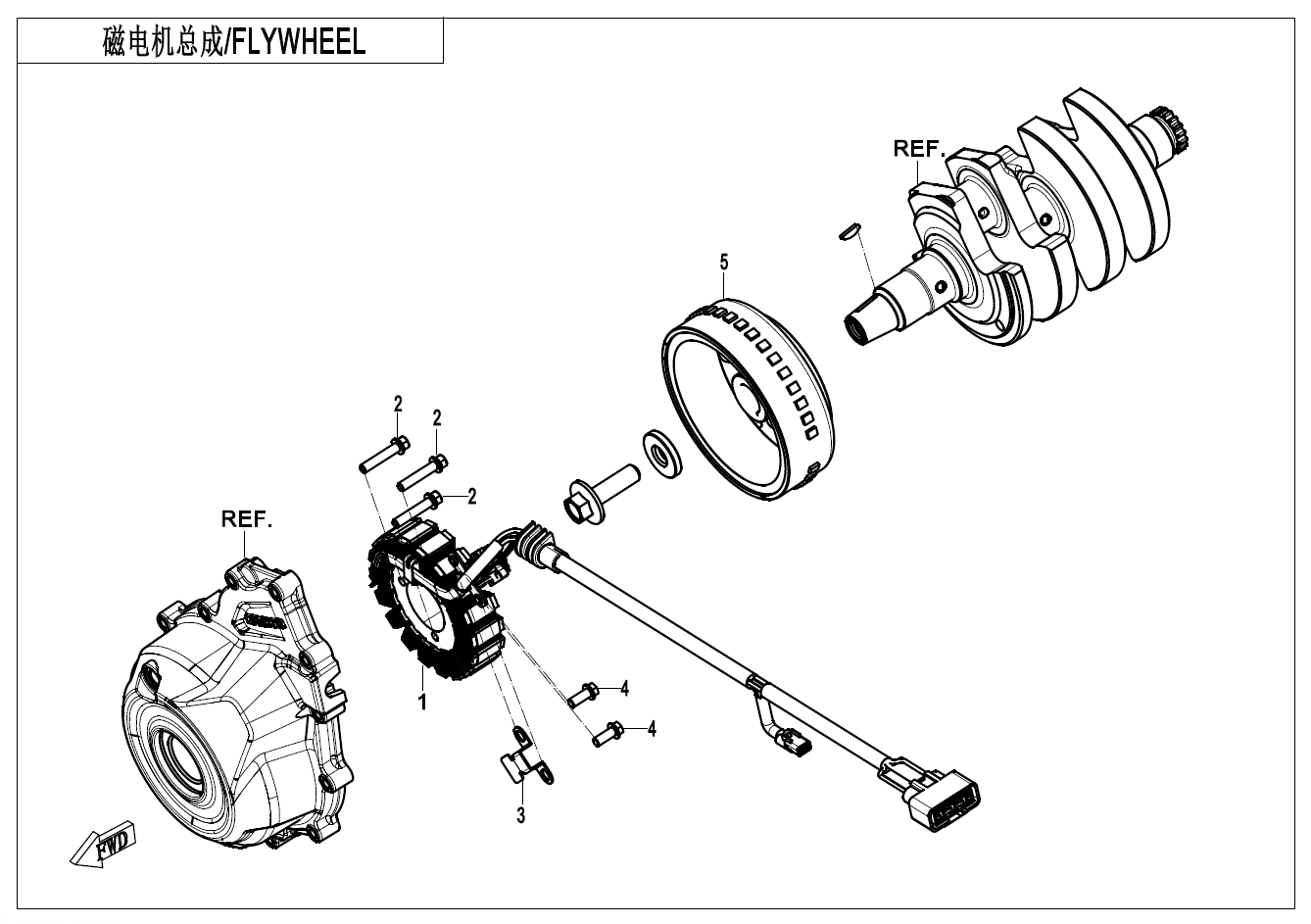

2024 春风 NK 450NK 磁电机总成 MAGNETO exploded diagram
磁电机总成 MAGNETO · 4

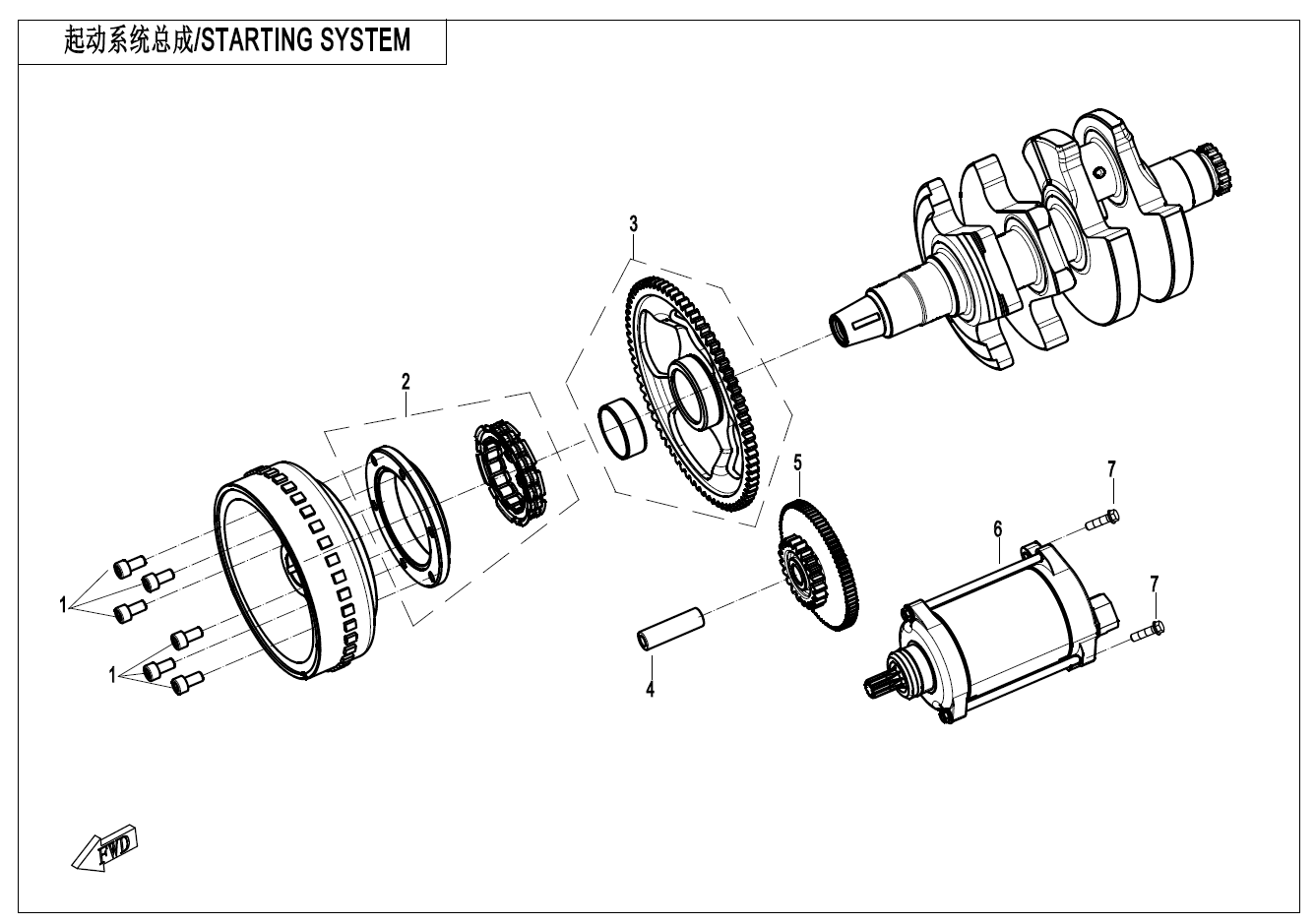

2024 春风 NK 450NK 起动系统总成 STARTING SYSTEM exploded diagram
起动系统总成 STARTING SYSTEM · 4

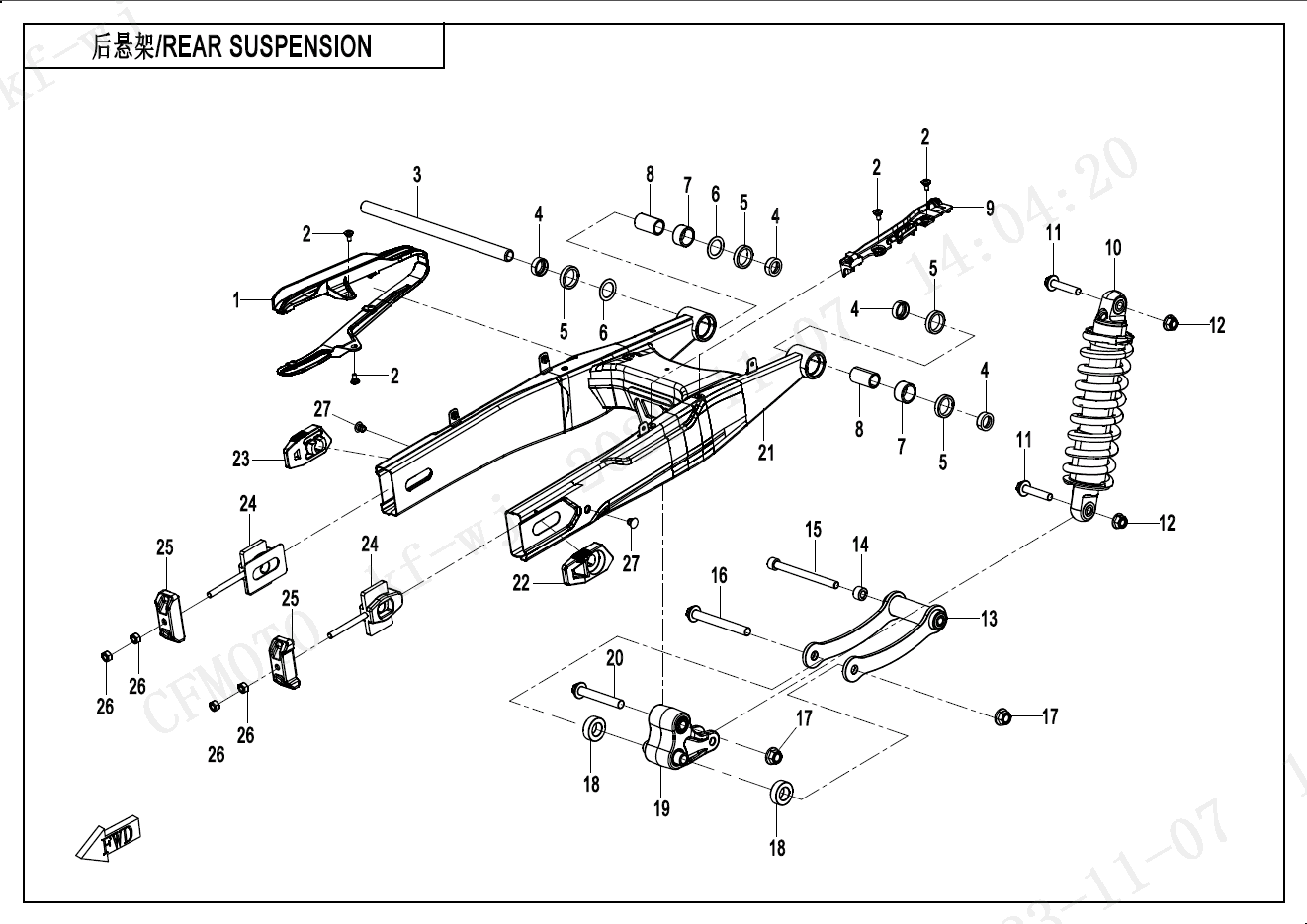

2024 春风 NK 450NK 后悬架 REAR SUSPENSION exploded diagram
后悬架 REAR SUSPENSION · 3
2024 春风 NK 450NK 塑料件5 PLASTICS 5 exploded diagram
塑料件5 PLASTICS 5 · 2

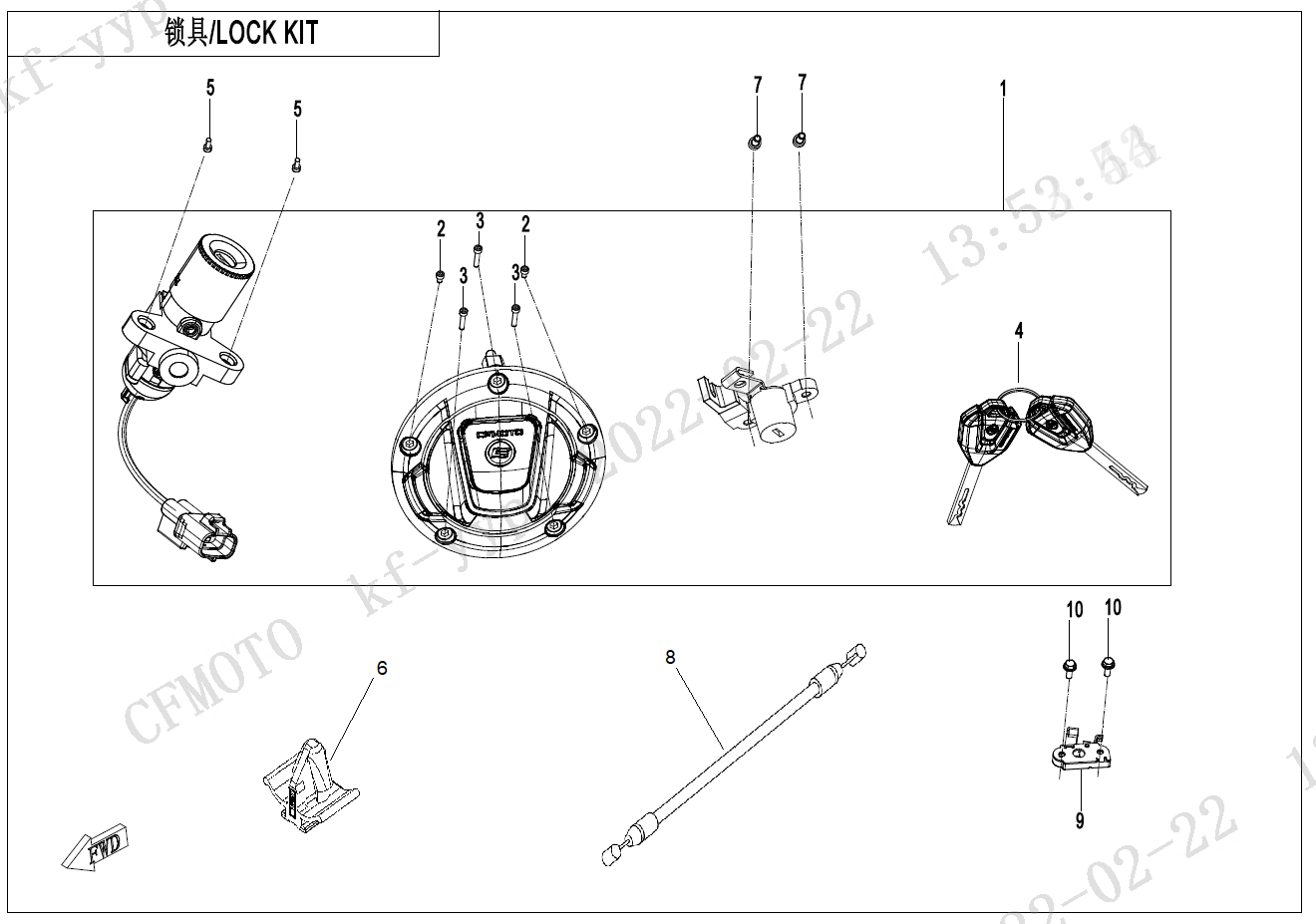

2024 春风 NK 450NK 锁具 LOCK KIT exploded diagram
锁具 LOCK KIT · 2

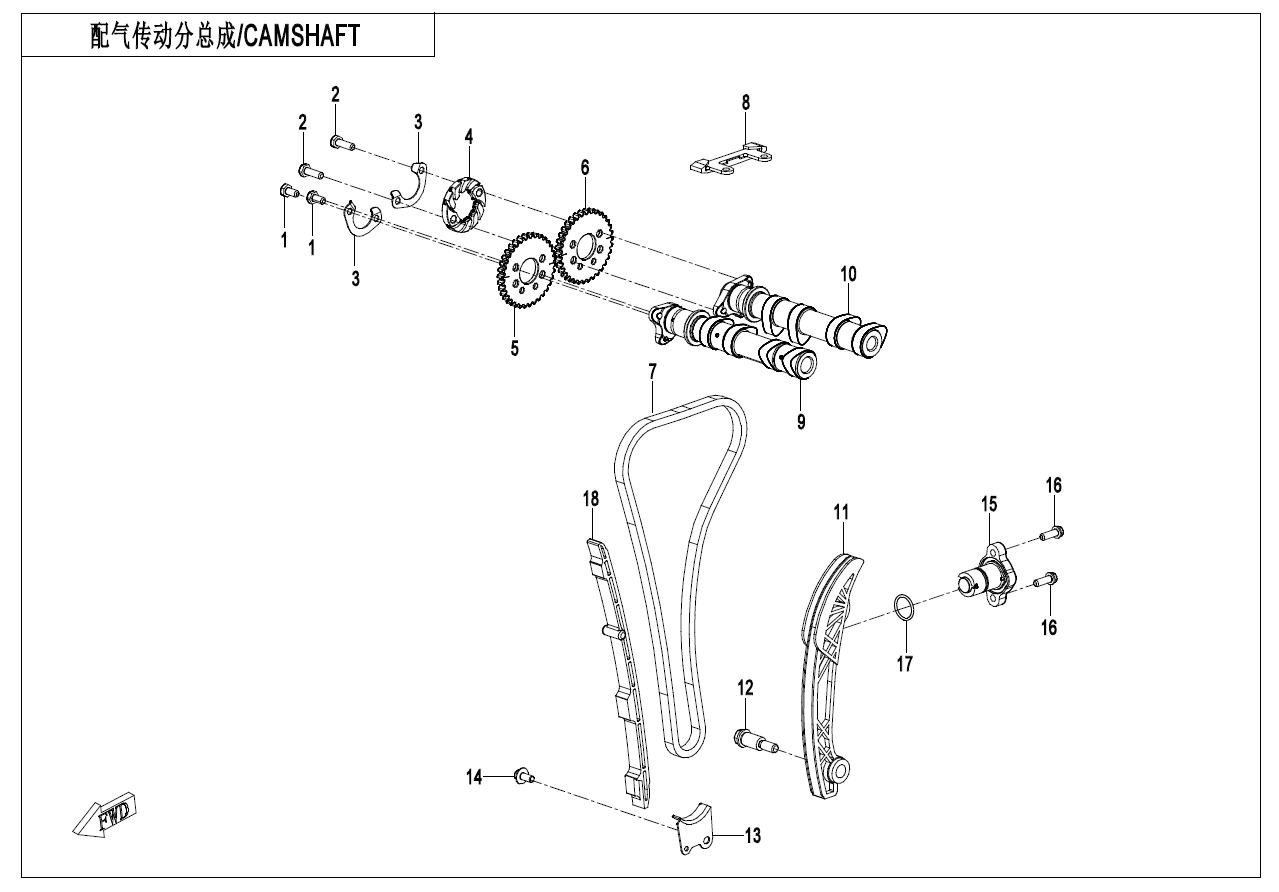

2024 春风 NK 450NK 配气传动分总成 CAMSHAFT exploded diagram
配气传动分总成 CAMSHAFT · 1

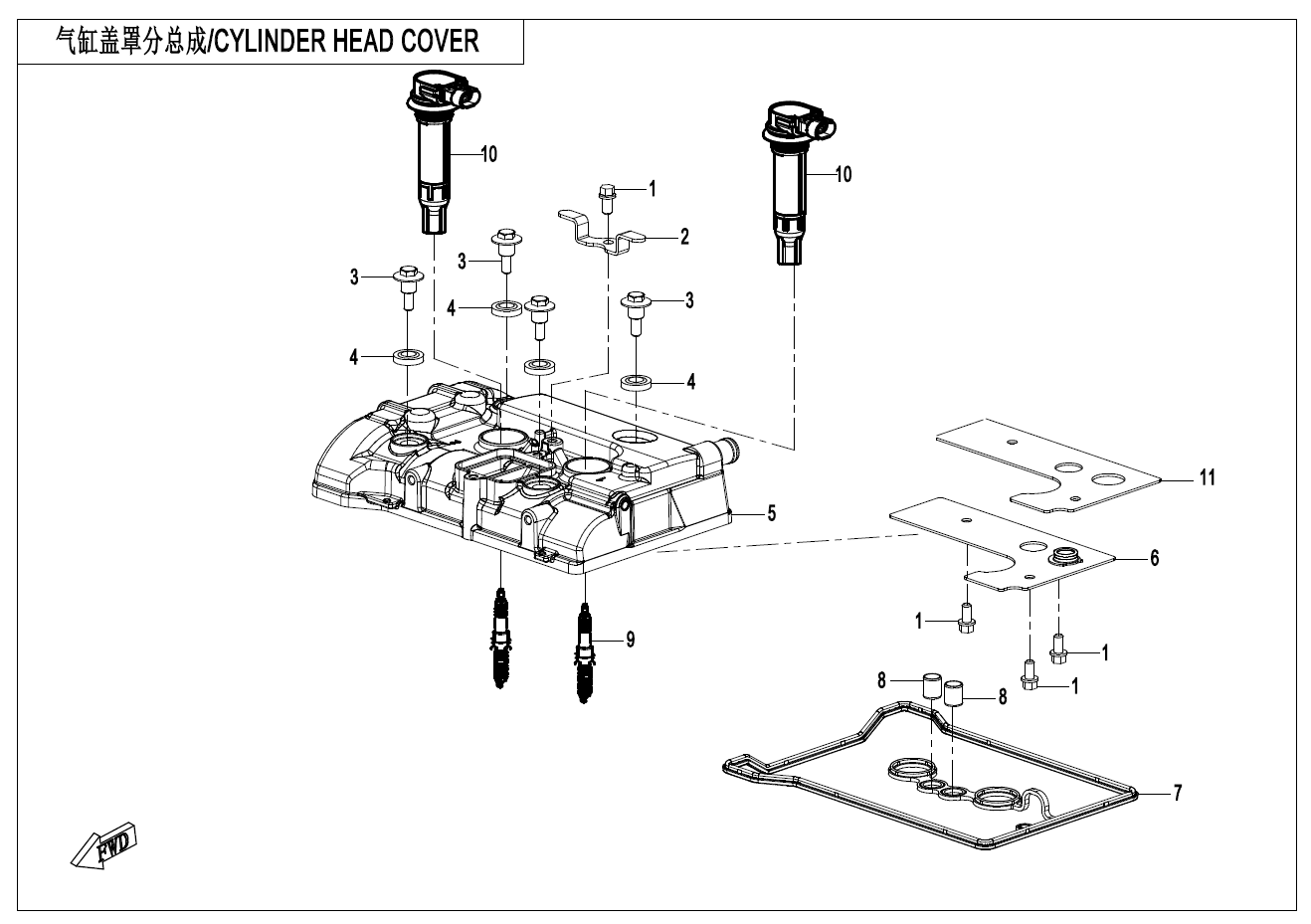

2024 春风 NK 450NK 气缸盖罩分总成 CYLINDER HEAD COVER exploded diagram
气缸盖罩分总成 CYLINDER HEAD COVER · 1

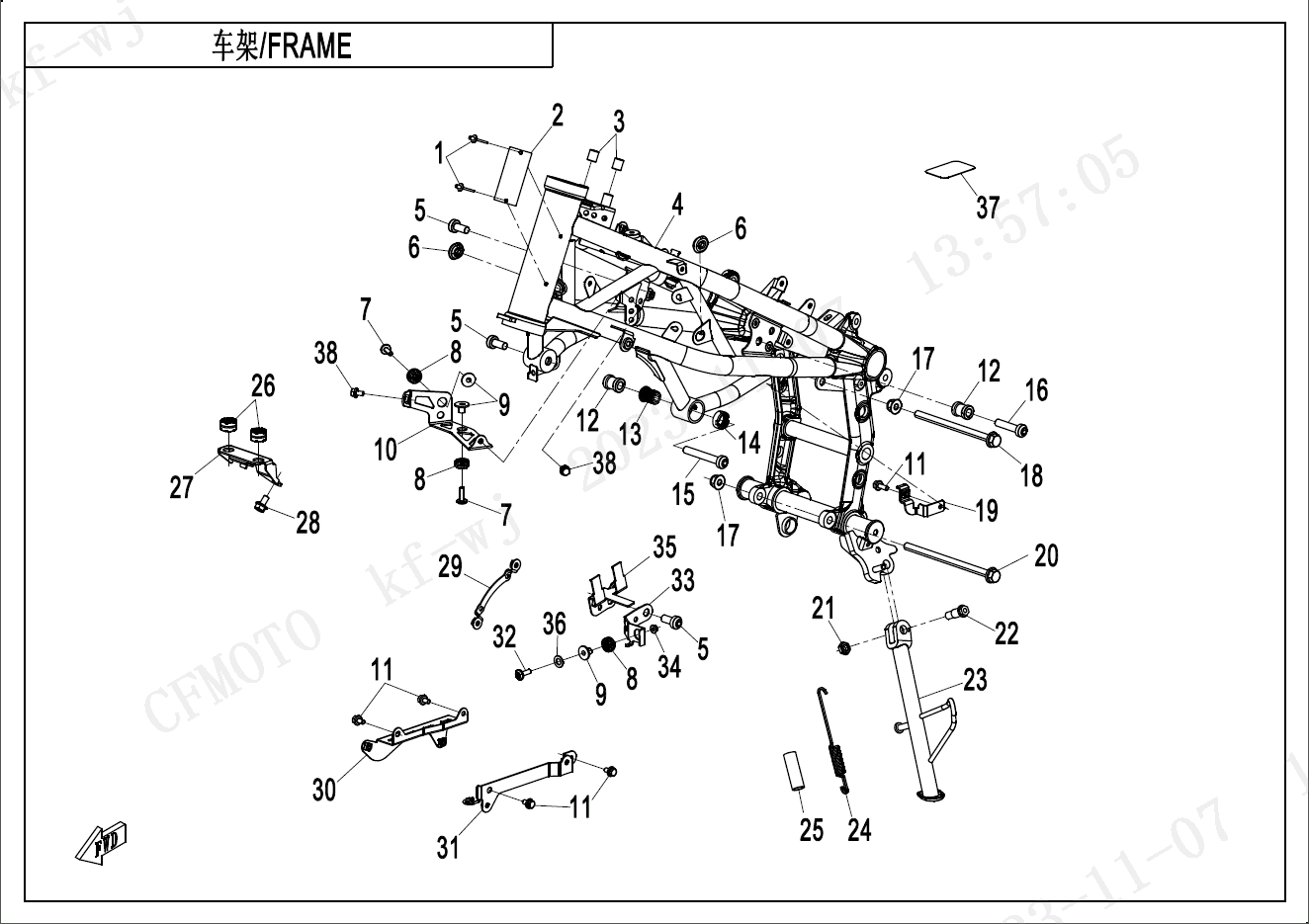

2024 春风 NK 450NK 车架-1 FRAME-1 exploded diagram
车架-1 FRAME-1 · 1

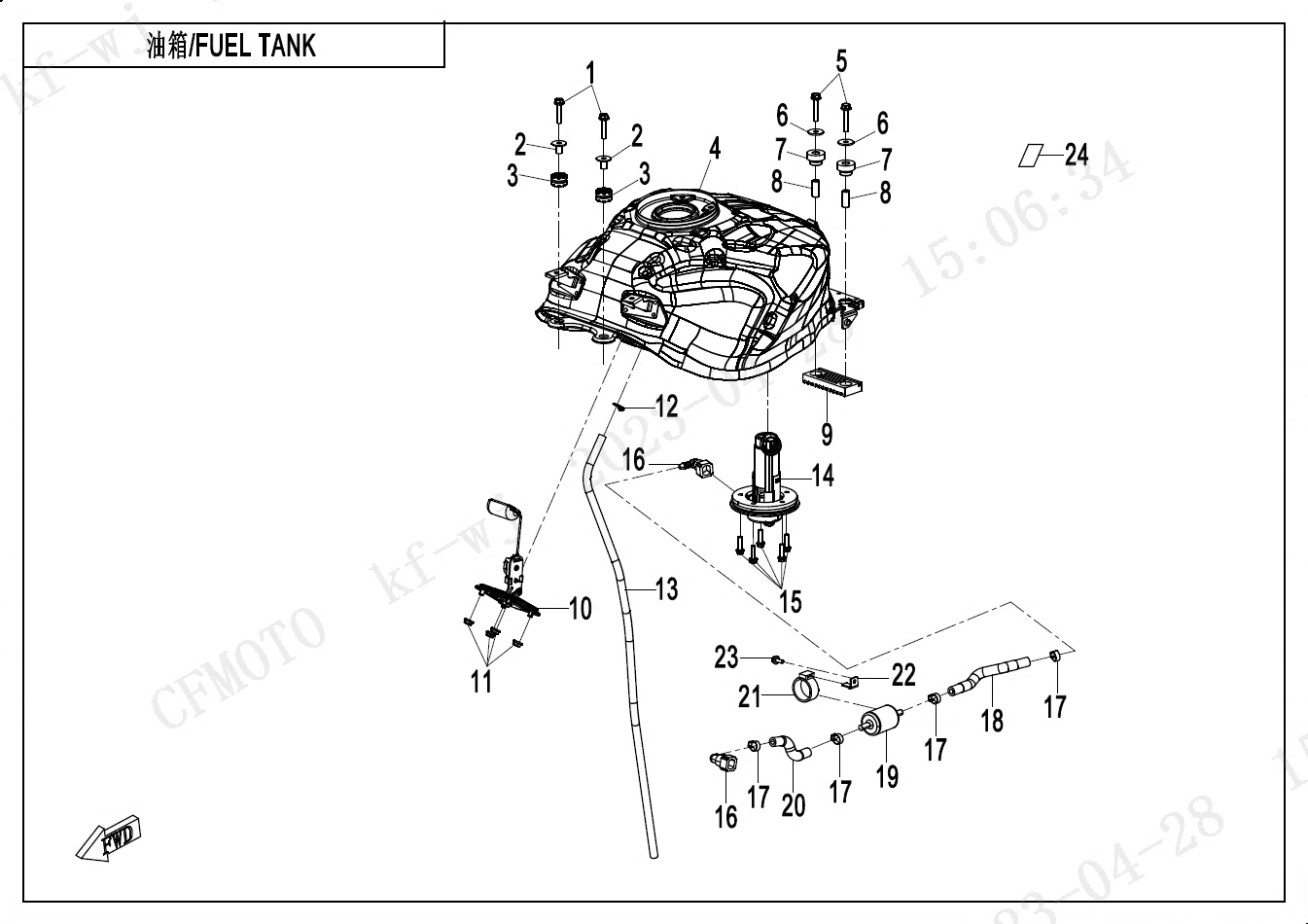

2024 春风 NK 450NK 油箱 FUEL TANK exploded diagram
油箱 FUEL TANK · 1

Browse the catalogue interactively

Open Electrical System in the interactive 2024 春风 NK 450NK catalogue to drill into diagrams, check availability and add parts to your cart.
