2023 春风 NK 250NKElectrical System parts

CN market78 genuine parts12 diagrams

Subgroups

Headlight & Parts · 1Lights · 5Alternator & Parts · 7Relay · 7Controller/ECU · 56Starter System · 2

Part numbers

Every genuine electrical system part fitted to the 2023 春风 NK 250NK. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
6KMV-150100-B200MAIN CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-001000-B500ECU ASSY电气系统 ELECTRIC SYSTEMEnquire
0DMV-176000-2101OXYGEN SENSOR电气系统 ELECTRIC SYSTEMEnquire
6KJC-177000-8000REGULATOR电气系统 ELECTRIC SYSTEMEnquire
6KMV-150020-8004STARTER MOTOR POSITIVE CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-152700-8500-10GEAR CONTROL UNIT电气系统 ELECTRIC SYSTEMEnquire
6KM0-160400-00004FRONT TURN LIGHT, LH灯具 LIGHTSEnquire
6KM#-160500-8000RH FRONT TURN LIGHT灯具 LIGHTSEnquire
0010-080013-0010BOLT M6x22气缸盖分总成 CYLINDER COVEREnquire
0DM0-031000-10001MAGNETO ROTOR ASSY磁电机总成 MAGNETOEnquire
0DM0-031000-10001-M1MAGNETO ROTOR ASSY磁电机总成 MAGNETOEnquire
0DM0-092000-00001GEAR ASSY, STARTING MOTOR起动系统 STARTING SYSTEMEnquire
0DM0-090002-00001STARTING GEAR起动系统 STARTING SYSTEMEnquire
0DM0-014004FIXING PAD, HARNESS左侧盖分总成 LEFT SIDE COVEREnquire
0DM0-093000STARTING MOTOR起动系统 STARTING SYSTEMEnquire
6KJ0-050011FIXING WIRE, FRONT BRAKE HOSE前悬挂 FRONT SUSPENSIONEnquire
6KMV-100600-B000CLUTCH CABLE转向系统 STEERING SYSTEMEnquire
6KM0-110004SPROCKET SEAT RUBBER DAMPER后轮 REAR WHEELEnquire
6KM0-150030-10000STARTER MOTOR NEGATIVE CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-152700-8500GEAR CONTROL BLOCK电气系统 ELECTRIC SYSTEMEnquire
6KMV-160200-B101TAIL LIGHT灯具 LIGHTSEnquire
6KMV-170101-B100BRACKET, DASHBOARD仪表 DASHBOARDEnquire
0DM0-178000IGNITION COIL气缸盖罩分总成 CYLINDER HEAD COVEREnquire
0DM0-024005CHAIN GUIDE BLOCK配气传动分总成 CAMSHAFTEnquire
0DMV-032000-0000-M1MAGNETO STATOR ASSY磁电机总成 MAGNETOEnquire
0DMV-032000-0001MAGNETO STATOR ASSY磁电机总成 MAGNETOEnquire
0DMV-032000-2700MAGNETO STATOR ASSY磁电机总成 MAGNETOEnquire
0DMV-032000-2700-M1MAGNETO STATOR ASSY磁电机总成 MAGNETOEnquire
0DM0-030001CABLE FIX BRACKET, TRIGGER磁电机总成 MAGNETOEnquire
0DM0-090007SPACER RING起动系统 STARTING SYSTEMEnquire
0DM0-091000OVERRIDING CLUTCH ASSY起动系统 STARTING SYSTEMEnquire
0DM0-090004BUSHING, MIDDLE GEAR起动系统 STARTING SYSTEMEnquire
0DM0-090006DUAL GEAR起动系统 STARTING SYSTEMEnquire
6KMV-011000-B001LOCK KIT锁具 LOCK KITSEnquire
6KM0-010010SEAT CABLE锁具 LOCK KITSEnquire
6KM0-044401SEAT, SEAT LOCK塑料件 4 PLASTIC 4Enquire
6KJ0-050012LIMIT WIRE, FRONT BRAKE HOSE前悬挂 FRONT SUSPENSIONEnquire
6KJ0-060002-1BB00RH FOOTREST ASSY后悬架 REAR SUSPENSIONEnquire
6KMV-100700-B000THROTTLE CABLE转向系统 STEERING SYSTEMEnquire
6KMV-100800-B000ADJUSTABLE THROTTLE CABLE转向系统 STEERING SYSTEMEnquire
6KMV-170200-B002FUEL LEVEL SENSOR油箱 FUEL TANKEnquire
6KMV-150100-B200-12MAIN HARNESS电气系统 ELECTRIC SYSTEMEnquire
6KMV-150100-B201MAIN CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-150100-B201-10MAIN CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-150100-B201-11MAIN CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-150100-B201-12MAIN CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-150100-B300MAIN CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-150100-B301-10MAIN CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-150100-B500MAIN CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-150100-B501MAIN CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-150100-B600MAIN CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-150100-B600-10MAIN HARNESS电气系统 ELECTRIC SYSTEMEnquire
6KMV-150100-B601MAIN CABLE电气系统 ELECTRIC SYSTEMEnquire
6KMV-150100-B601-10MAIN CABLE电气系统 ELECTRIC SYSTEMEnquire
806A-151302FUSE 10A电气系统 ELECTRIC SYSTEMEnquire
806A-151305FUSE 15A电气系统 ELECTRIC SYSTEMEnquire
6KM0-150340FLASHER电气系统 ELECTRIC SYSTEMEnquire
6100-150500RUBBER SLEEVE, FLASHER电气系统 ELECTRIC SYSTEMEnquire
6KMV-151200-8501SIDE STAND SWITCH电气系统 ELECTRIC SYSTEMEnquire
8010-090005BOLT M6x16电气系统 ELECTRIC SYSTEMEnquire
6KMV-001000-B000ECU ASSY电气系统 ELECTRIC SYSTEMEnquire
6KMV-001000-B100ECU ASSY电气系统 ELECTRIC SYSTEMEnquire
6KMV-001000-D111ECU ASSY电气系统 ELECTRIC SYSTEMEnquire
6050-150500ELECTRIC HORN电气系统 ELECTRIC SYSTEMEnquire
30006-080014810BOLT电气系统 ELECTRIC SYSTEMEnquire
9DQV-151800-4000-M1T-BOX电气系统 ELECTRIC SYSTEMEnquire
9DQV-151800-4002-M1T-BOX电气系统 ELECTRIC SYSTEMEnquire
SN1V-691100-1101-11T-BOX电气系统 ELECTRIC SYSTEMEnquire
6KM0-030090MOUNTING BRACKET, INTELLIGENT VEHICLE TERMINAL电气系统 ELECTRIC SYSTEMEnquire
6KJ0-150500RELAY, STARTER电气系统 ELECTRIC SYSTEMEnquire
31020902BATTERY电气系统 ELECTRIC SYSTEMEnquire
6090-150500DIODE, STARTER电气系统 ELECTRIC SYSTEMEnquire
1080-150700BATTERY TIE BAND电气系统 ELECTRIC SYSTEMEnquire
6KM#-151000-8000BRACKET, REGULATOR电气系统 ELECTRIC SYSTEMEnquire
6KMV-150901-B001RUBBER RING, T-BOX电气系统 ELECTRIC SYSTEMEnquire
6KM#-160400-8000LH FRONT TURN LIGHT灯具 LIGHTSEnquire
6KMV-160100-B102HEADLIGHT灯具 LIGHTSEnquire
6KM0-160500-00004FRONT RH TURN LIGHT灯具 LIGHTSEnquire

Exploded diagrams — Electrical System

2023 春风 NK 250NK 电气系统 ELECTRIC SYSTEM exploded diagram
电气系统 ELECTRIC SYSTEM · 42

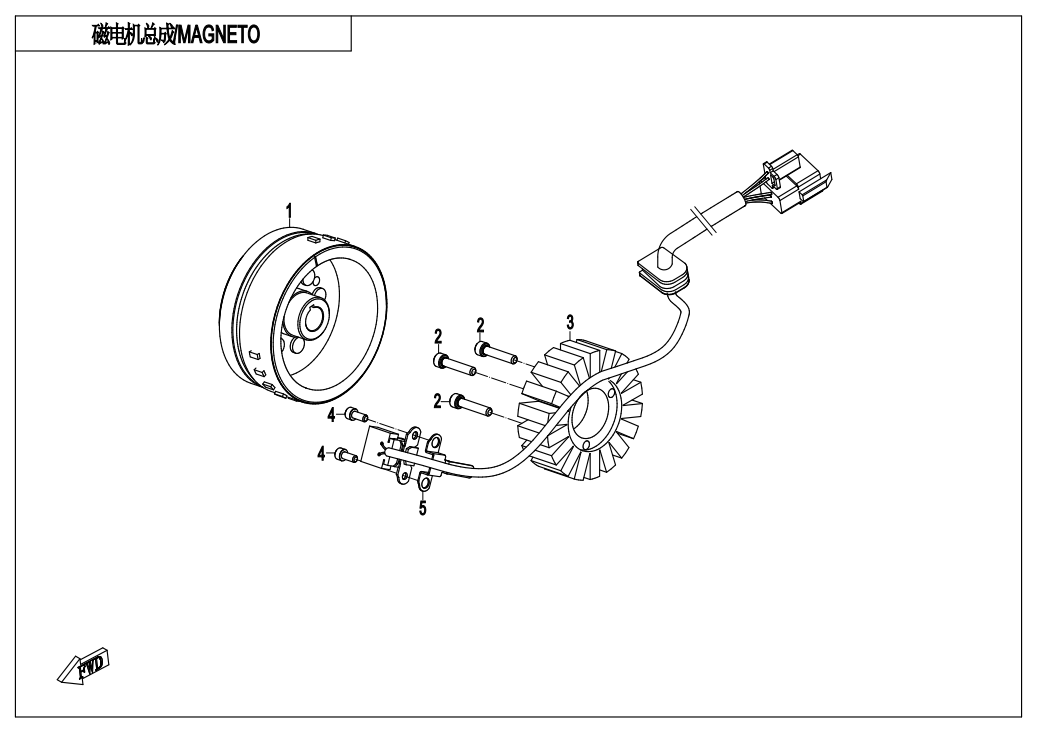

2023 春风 NK 250NK 磁电机总成 MAGNETO exploded diagram
磁电机总成 MAGNETO · 7
2023 春风 NK 250NK 起动系统 STARTING SYSTEM exploded diagram
起动系统 STARTING SYSTEM · 7

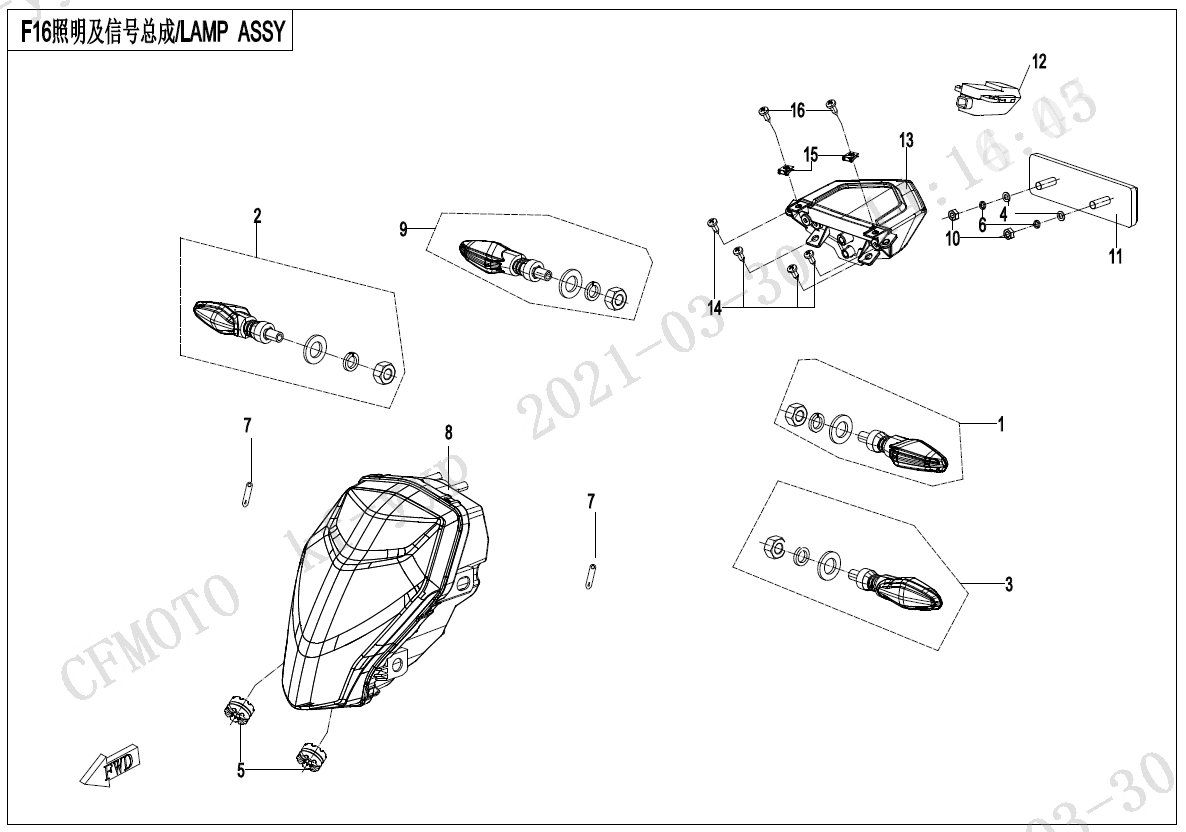

2023 春风 NK 250NK 灯具 LIGHTS exploded diagram
灯具 LIGHTS · 6
2023 春风 NK 250NK 转向系统 STEERING SYSTEM exploded diagram
转向系统 STEERING SYSTEM · 3
2023 春风 NK 250NK 前悬挂 FRONT SUSPENSION exploded diagram
前悬挂 FRONT SUSPENSION · 2

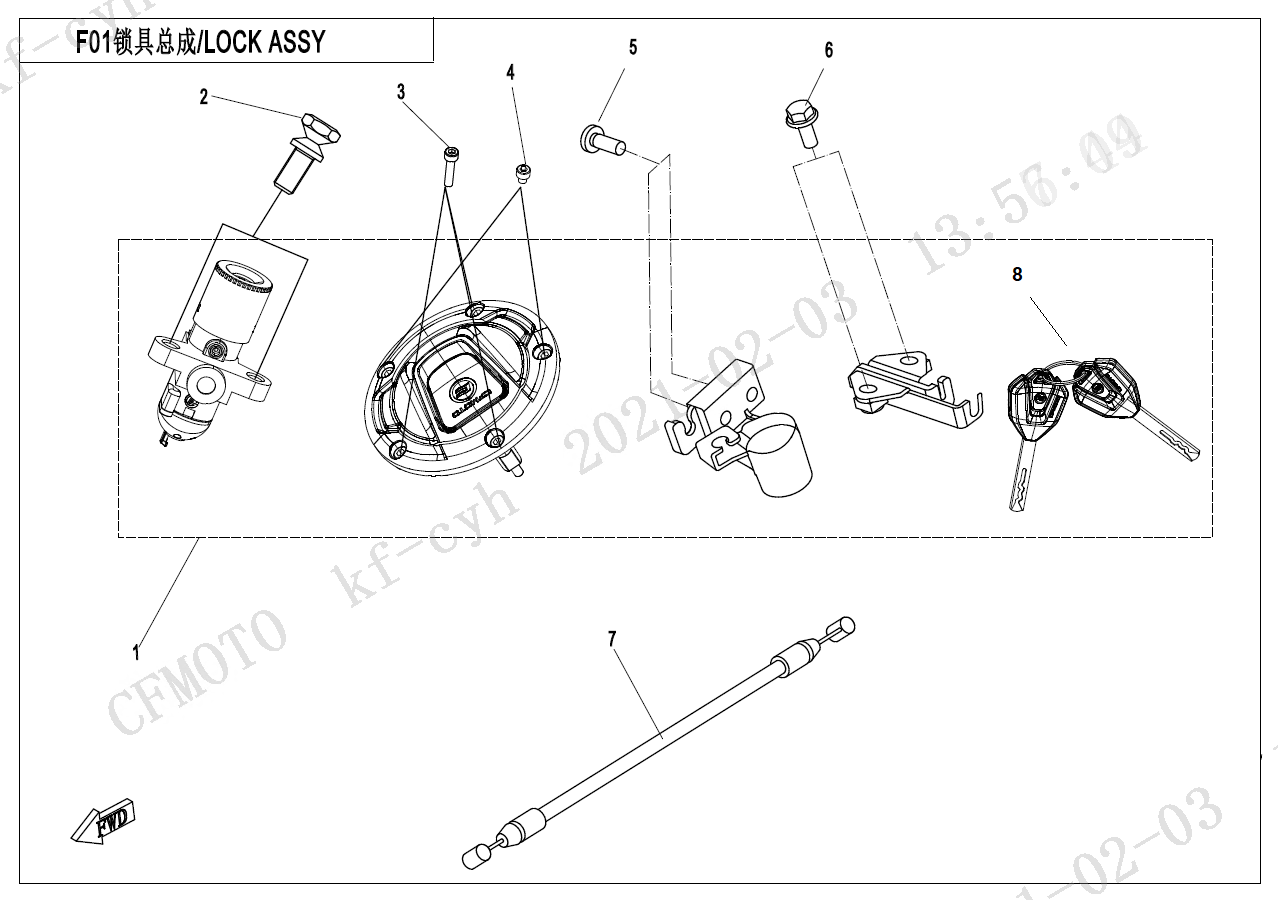

2023 春风 NK 250NK 锁具 LOCK KITS exploded diagram
锁具 LOCK KITS · 2
2023 春风 NK 250NK 气缸盖分总成 CYLINDER COVER exploded diagram
气缸盖分总成 CYLINDER COVER · 1

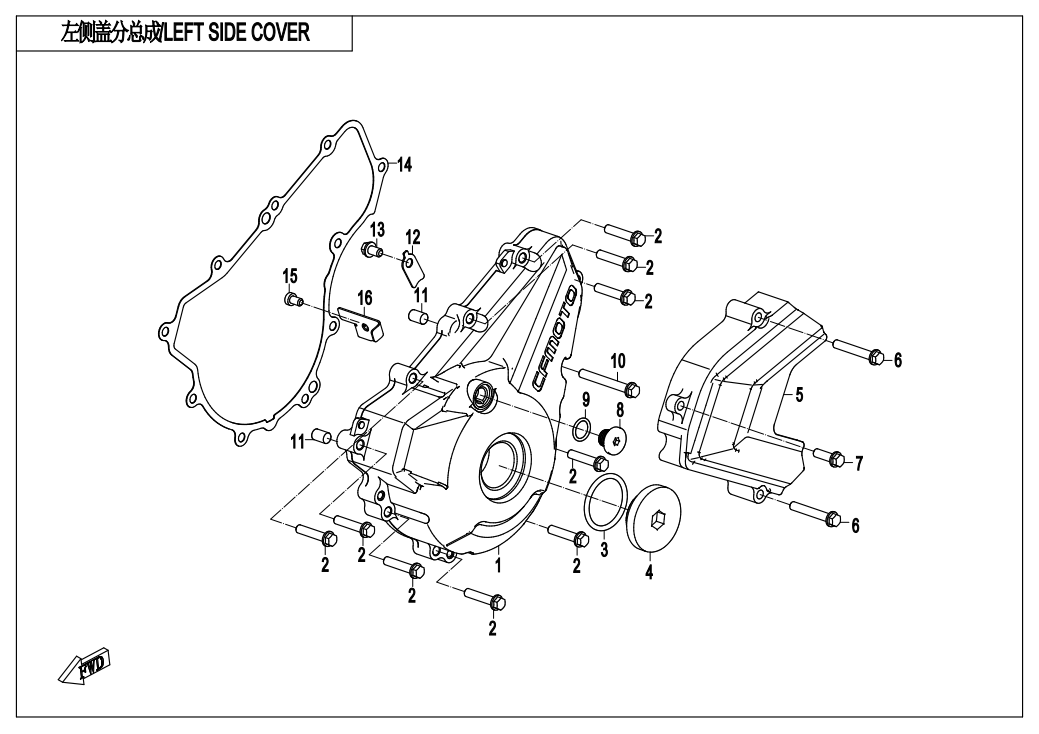

2023 春风 NK 250NK 左侧盖分总成 LEFT SIDE COVER exploded diagram
左侧盖分总成 LEFT SIDE COVER · 1

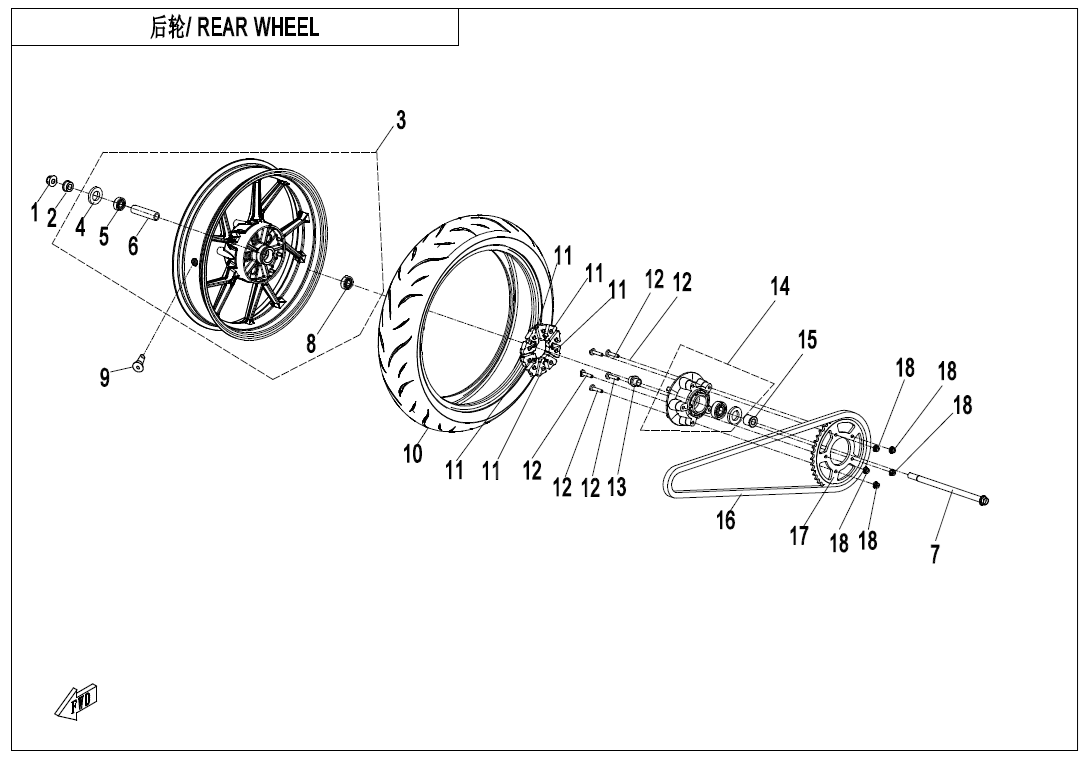

2023 春风 NK 250NK 后轮 REAR WHEEL exploded diagram
后轮 REAR WHEEL · 1
2023 春风 NK 250NK 仪表 DASHBOARD exploded diagram
仪表 DASHBOARD · 1

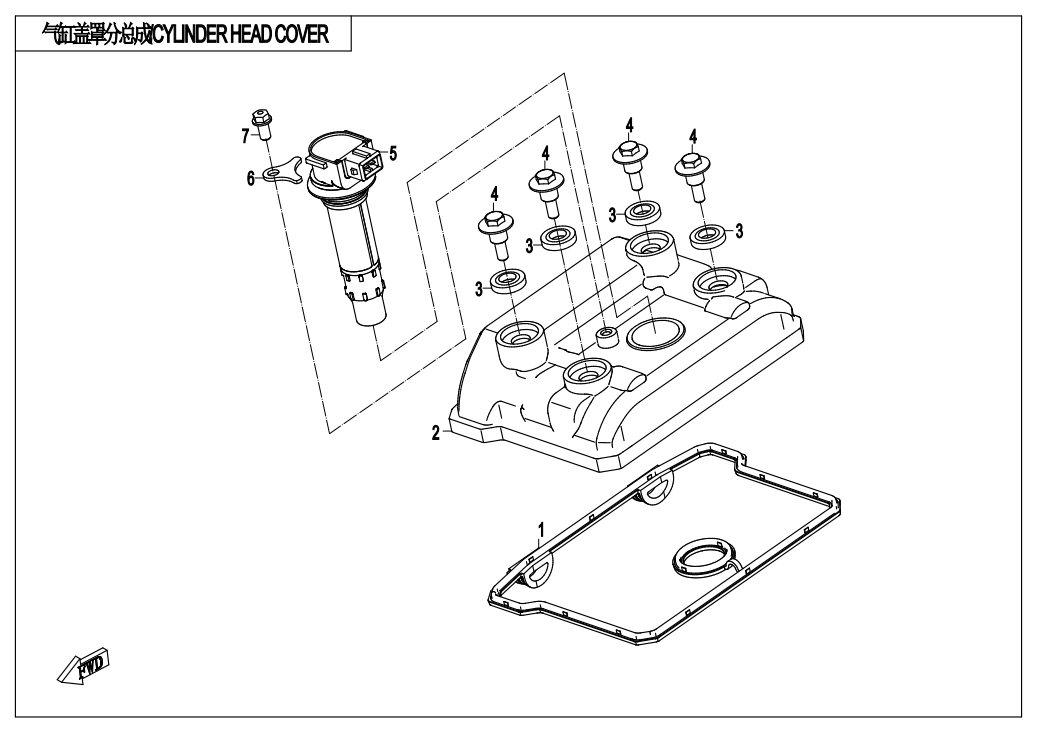

2023 春风 NK 250NK 气缸盖罩分总成 CYLINDER HEAD COVER exploded diagram
气缸盖罩分总成 CYLINDER HEAD COVER · 1
