2022 CF MOTO 250SRElectrical System parts

MY market44 genuine parts12 diagrams

Subgroups

Headlight & Parts · 5Lights · 5Alternator & Parts · 7Relay · 6Controller/ECU · 19Starter System · 2

Part numbers

Every genuine electrical system part fitted to the 2022 CF MOTO 250SR. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
0DM0-031000-10001MAGNETO ROTOR ASSY磁电机总成 MAGNETOEnquire
0DMV-032000-0001MAGNETO STATOR ASSY磁电机总成 MAGNETOEnquire
0DM0-030001CABLE FIX BRACKET, TRIGGER磁电机总成 MAGNETOEnquire
0DM0-178000IGNITION COIL气缸盖罩分总成 CYLINDER HEAD COVEREnquire
0010-080013-0010BOLT M6x22气缸盖分总成 CYLINDER COVEREnquire
0DM0-014004FIXING PAD, HARNESS左侧盖分总成 LEFT SIDE COVEREnquire
0DM0-024005CHAIN GUIDE BLOCK配气传动分总成 CAMSHAFTEnquire
6KMV-011000-B001LOCK KIT锁具 LOCK KITEnquire
6KM#-040056-8001FRAME LH BLOCK塑料件3 PLASTICS3Enquire
6KM#-040057-8001FRAME RH BLOCK塑料件3 PLASTICS3Enquire
6KJ0-060002-1BB00RH FOOTREST ASSY后悬架(钣金) REAR SUSPENSION(SHEET METAL)Enquire
6KMV-100500-8500THROTTLE CABLE转向系统 STEERING SYSTEMEnquire
6KM#-100400-8001CLUTCH CABLE转向系统 STEERING SYSTEMEnquire
6KM0-110004SPROCKET SEAT RUBBER DAMPER后轮 REAR WHEELEnquire
6KMV-170200-8500-M1FUEL LEVEL SENSOR油箱 FUEL TANKEnquire
806A-151302FUSE 10A电器系统 ELECTRIC SYSTEMEnquire
806A-151305FUSE 15A电器系统 ELECTRIC SYSTEMEnquire
6KM0-150340FLASHER电器系统 ELECTRIC SYSTEMEnquire
6KMV-151200-8501SIDE STAND SWITCH电器系统 ELECTRIC SYSTEMEnquire
8010-090005BOLT M6x16电器系统 ELECTRIC SYSTEMEnquire
6KMV-001000-B100ECU ASSY电器系统 ELECTRIC SYSTEMEnquire
6NT1-150600HORN电器系统 ELECTRIC SYSTEMEnquire
30006-080014810BOLT电器系统 ELECTRIC SYSTEMEnquire
6GUV-151800-7501-M1T-BOX电器系统 ELECTRIC SYSTEMEnquire
6KM#-160400-8000LH FRONT TURN LIGHT灯具 LIGHTSEnquire
6KNV-160410-8300LH FRONT POSITION LIGHT灯具 LIGHTSEnquire
6KNV-160420-8300RH FRONT POSITION LIGHT灯具 LIGHTSEnquire
30001-060016810BOLT灯具 LIGHTSEnquire
6KM#-160500-8000RH FRONT TURN LIGHT灯具 LIGHTSEnquire
6KM#-160800-8001RUBBER SLEEVE, FRONT LICENSE BRACKET灯具 LIGHTSEnquire
6KMV-160100-8003HEADLIGHT灯具 LIGHTSEnquire
6KMV-160200-8004TAIL LIGHT NLA USE 6KMV-160200-8005灯具 LIGHTSEnquire
6KM0-160500-00004FRONT RH TURN LIGHT灯具 LIGHTSEnquire
6KM0-160400-00004FRONT TURN LIGHT, LH灯具 LIGHTSEnquire
30006-050016810BOLT冷却系统 COOLING SYSTEMEnquire
0DM0-090007SPACER RING起动系统 STARTING SYSTEMEnquire
0DM0-092000-00001GEAR ASSY, STARTING MOTOR起动系统 STARTING SYSTEMEnquire
0DM0-091000OVERRIDING CLUTCH ASSY起动系统 STARTING SYSTEMEnquire
0DM0-090004BUSHING, MIDDLE GEAR起动系统 STARTING SYSTEMEnquire
0DM0-090002-00001STARTING GEAR起动系统 STARTING SYSTEMEnquire
0DM0-090006DUAL GEAR起动系统 STARTING SYSTEMEnquire
0DM0-093000STARTING MOTOR起动系统 STARTING SYSTEMEnquire
0A80-173100THROTTLE POSITION SENSOR节气门体和喷油器 THROTTLE&INJECTOREnquire
0JY0-175000T-MAP节气门体和喷油器 THROTTLE&INJECTOREnquire

Exploded diagrams — Electrical System

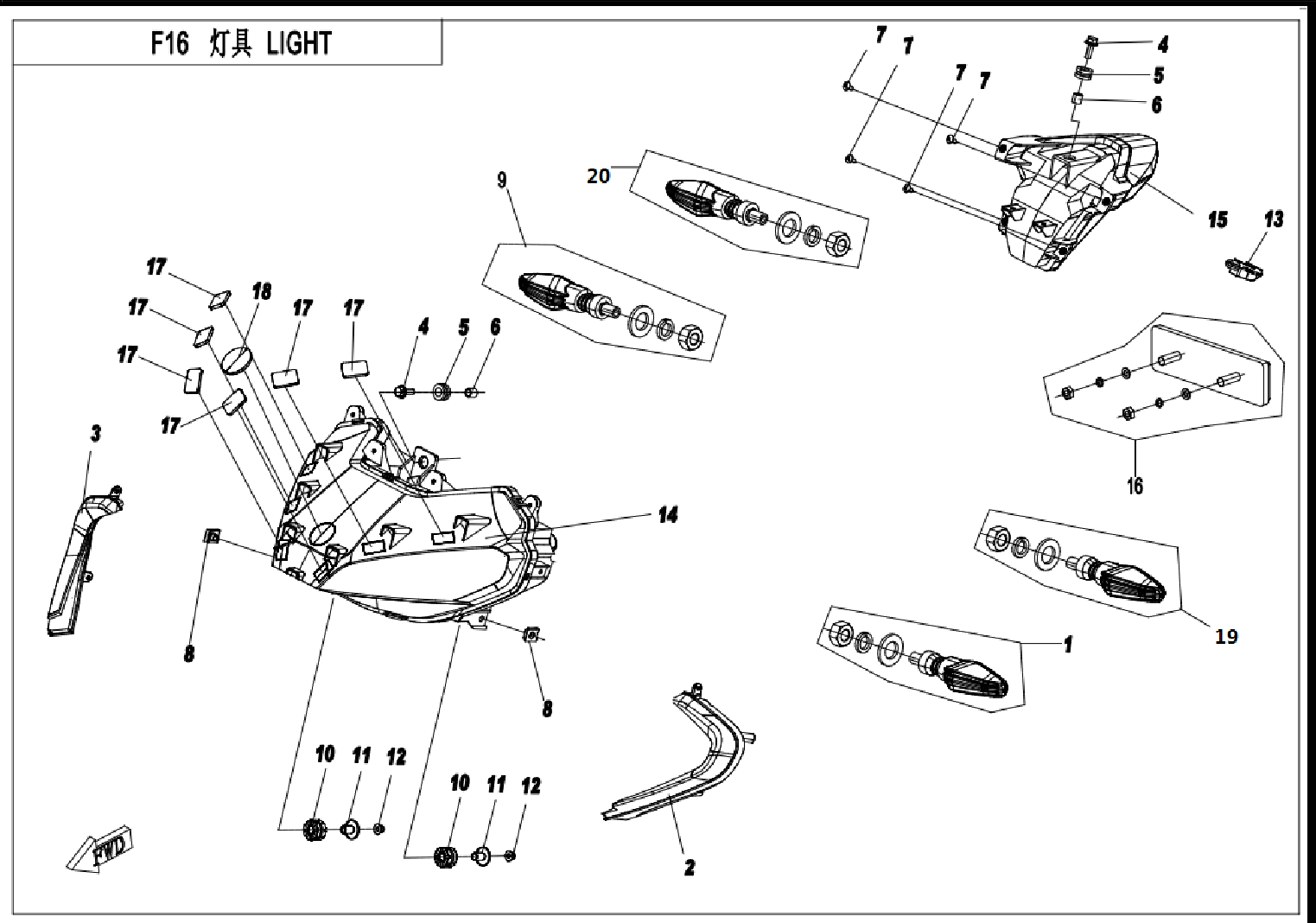

2022 CF MOTO 250SR 灯具     LIGHTS exploded diagram
灯具 LIGHTS · 10
2022 CF MOTO 250SR 电器系统     ELECTRIC SYSTEM exploded diagram
电器系统 ELECTRIC SYSTEM · 9

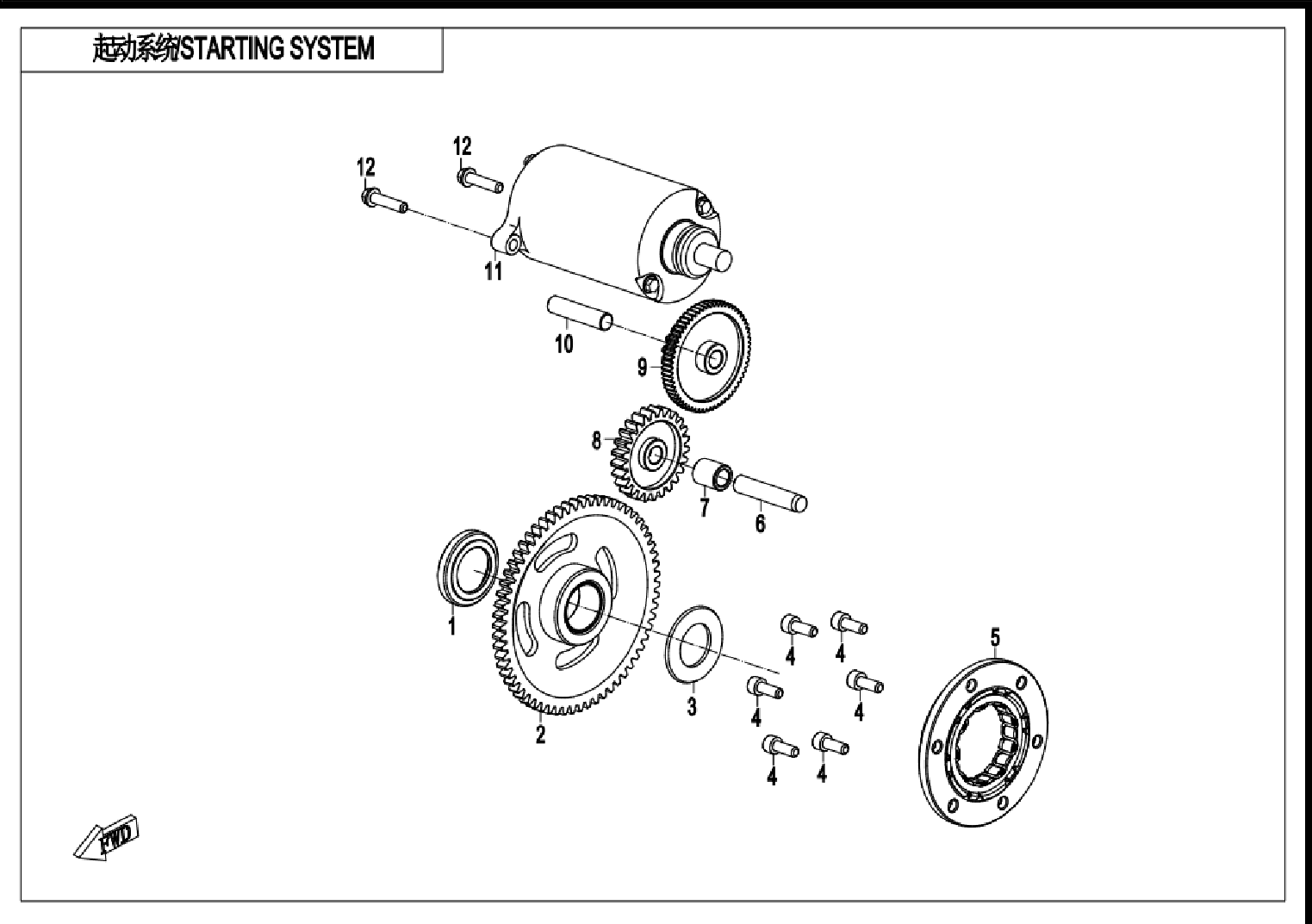

2022 CF MOTO 250SR 起动系统     STARTING SYSTEM exploded diagram
起动系统 STARTING SYSTEM · 7
2022 CF MOTO 250SR 磁电机总成     MAGNETO exploded diagram
磁电机总成 MAGNETO · 3

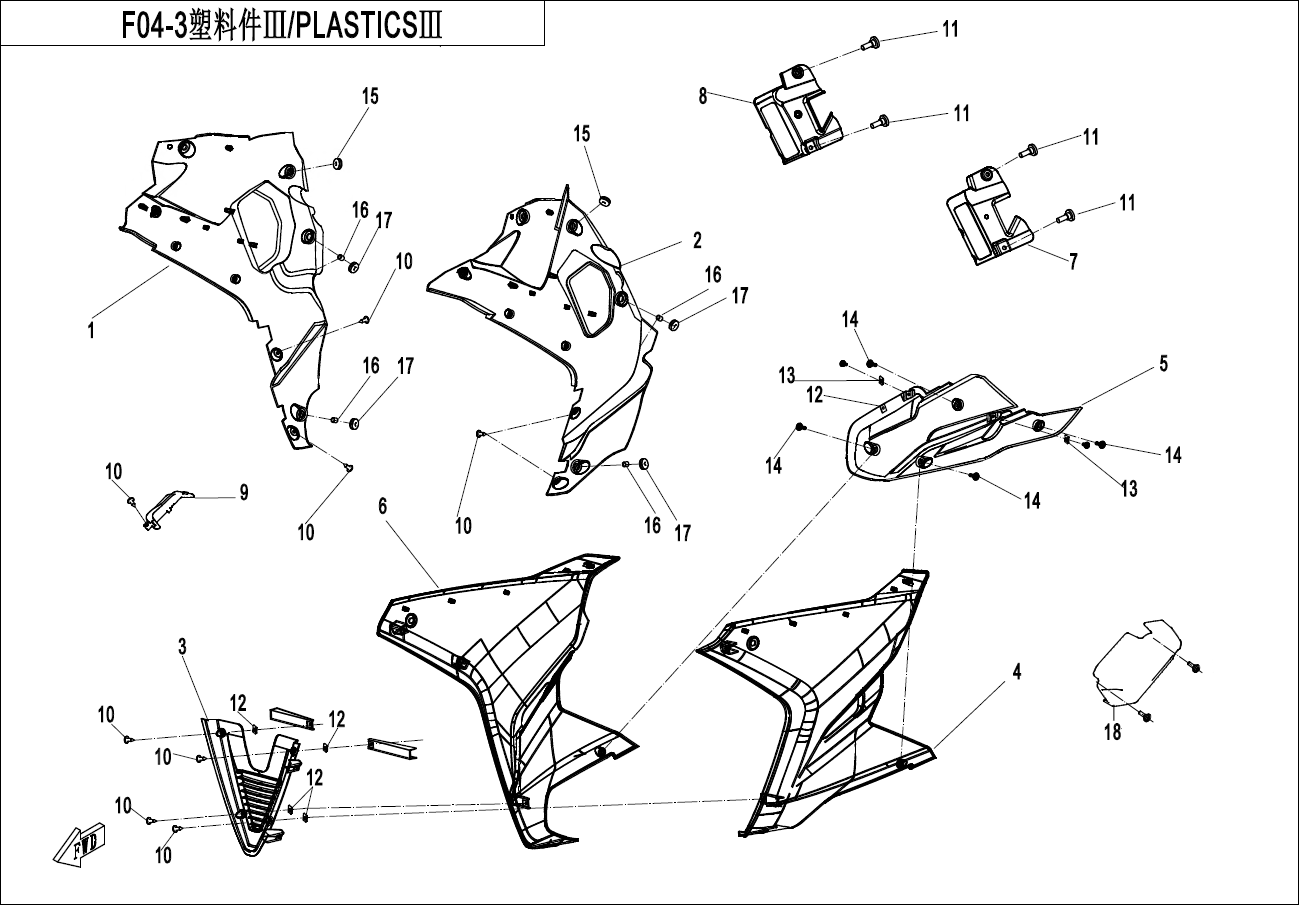

2022 CF MOTO 250SR 塑料件3     PLASTICS3 exploded diagram
塑料件3 PLASTICS3 · 2

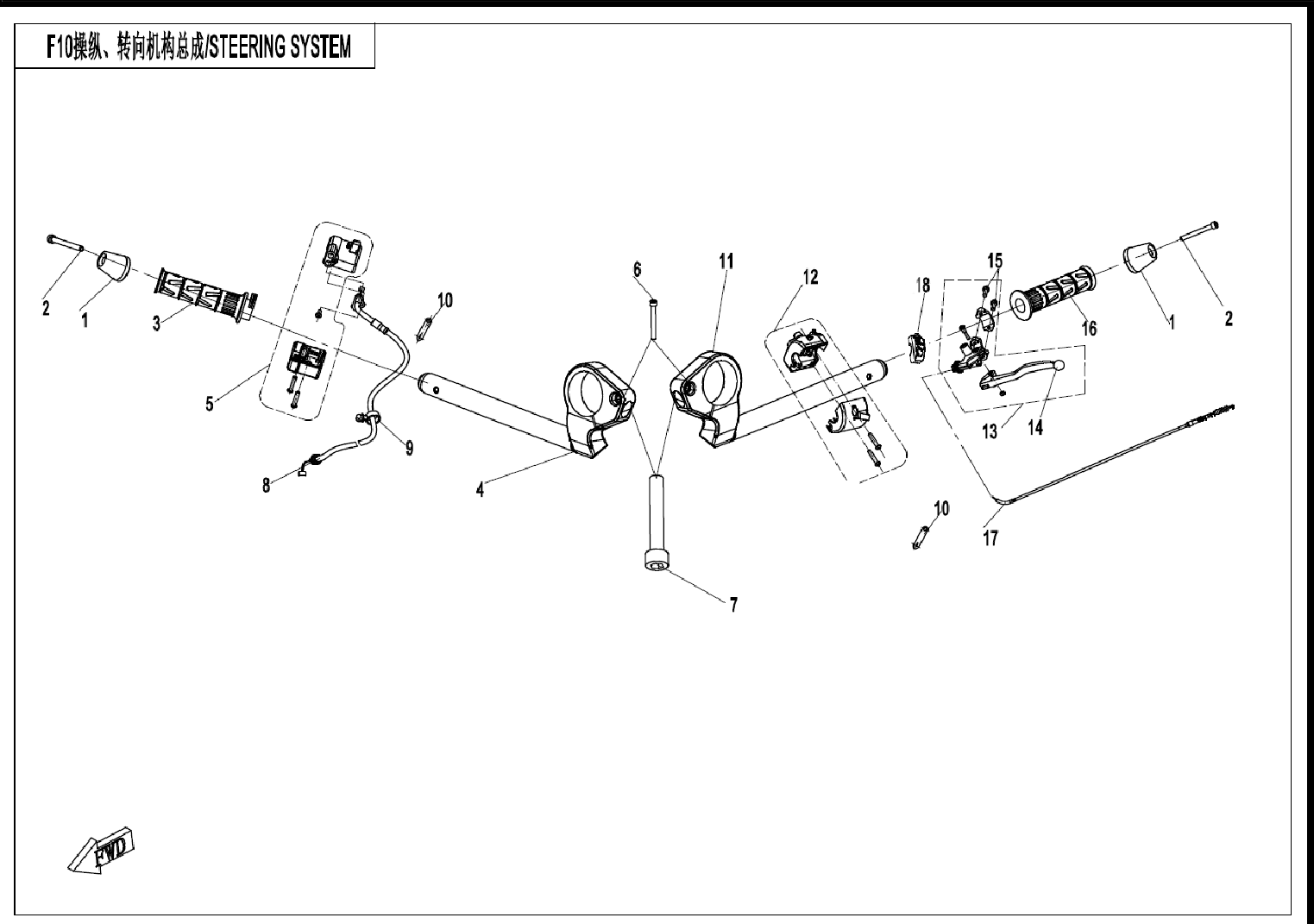

2022 CF MOTO 250SR 转向系统     STEERING SYSTEM exploded diagram
转向系统 STEERING SYSTEM · 2
2022 CF MOTO 250SR 节气门体和喷油器     THROTTLE&INJECTOR exploded diagram
节气门体和喷油器 THROTTLE&INJECTOR · 2

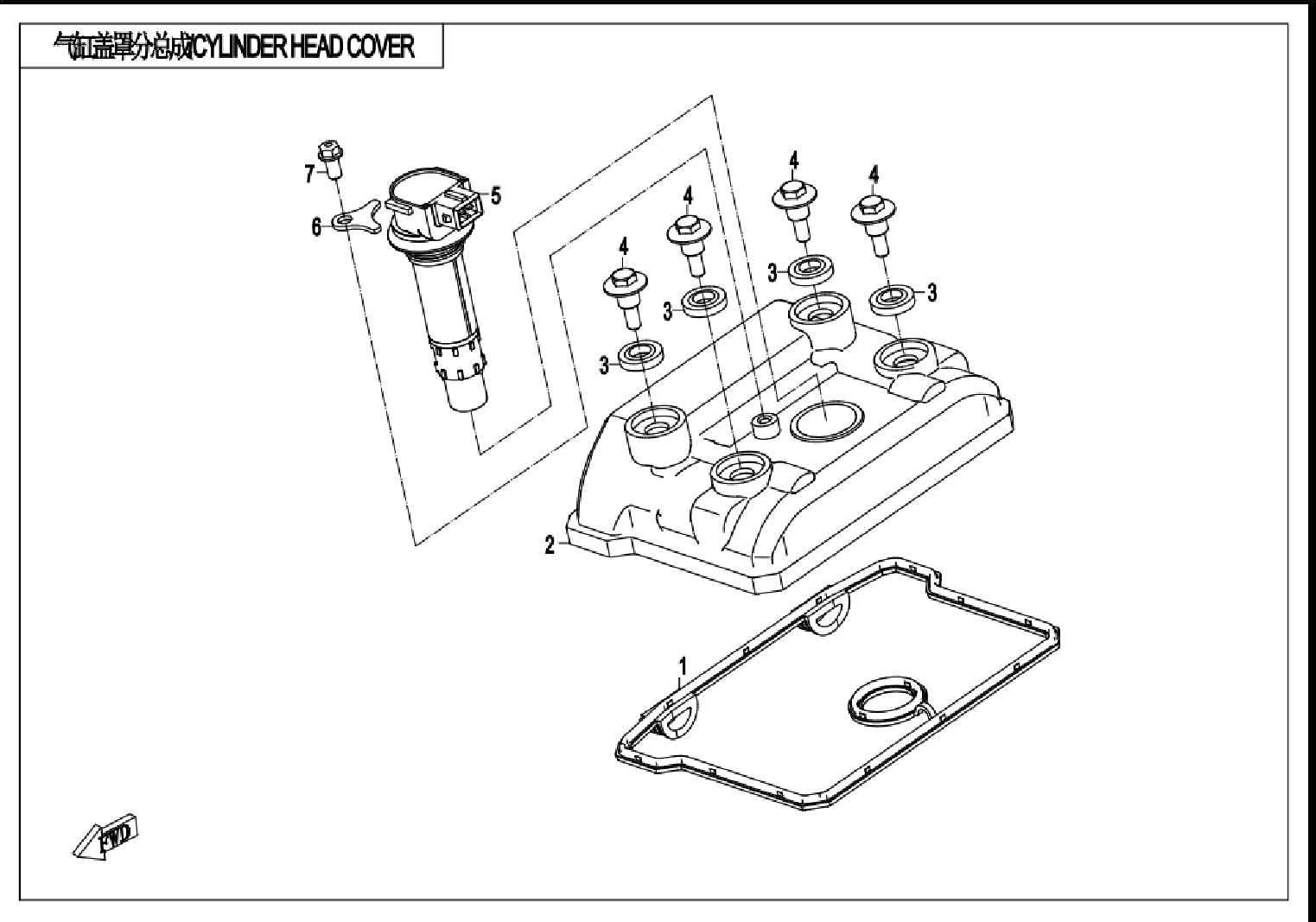

2022 CF MOTO 250SR 气缸盖罩分总成     CYLINDER HEAD COVER exploded diagram
气缸盖罩分总成 CYLINDER HEAD COVER · 1

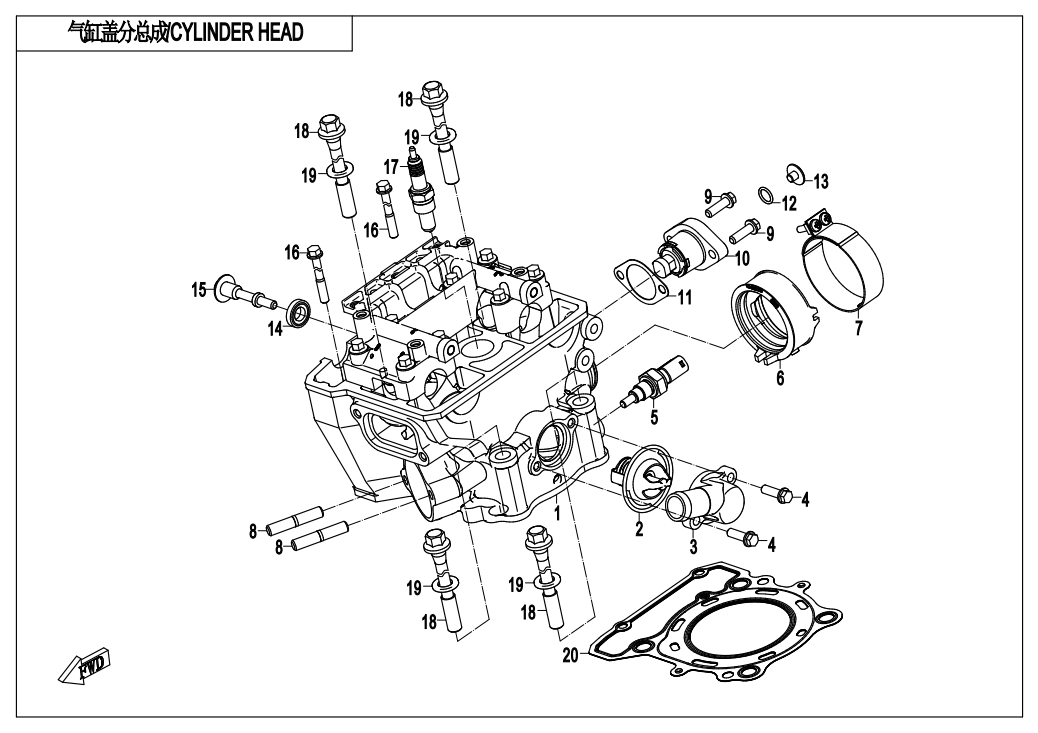

2022 CF MOTO 250SR 气缸盖分总成     CYLINDER COVER exploded diagram
气缸盖分总成 CYLINDER COVER · 1

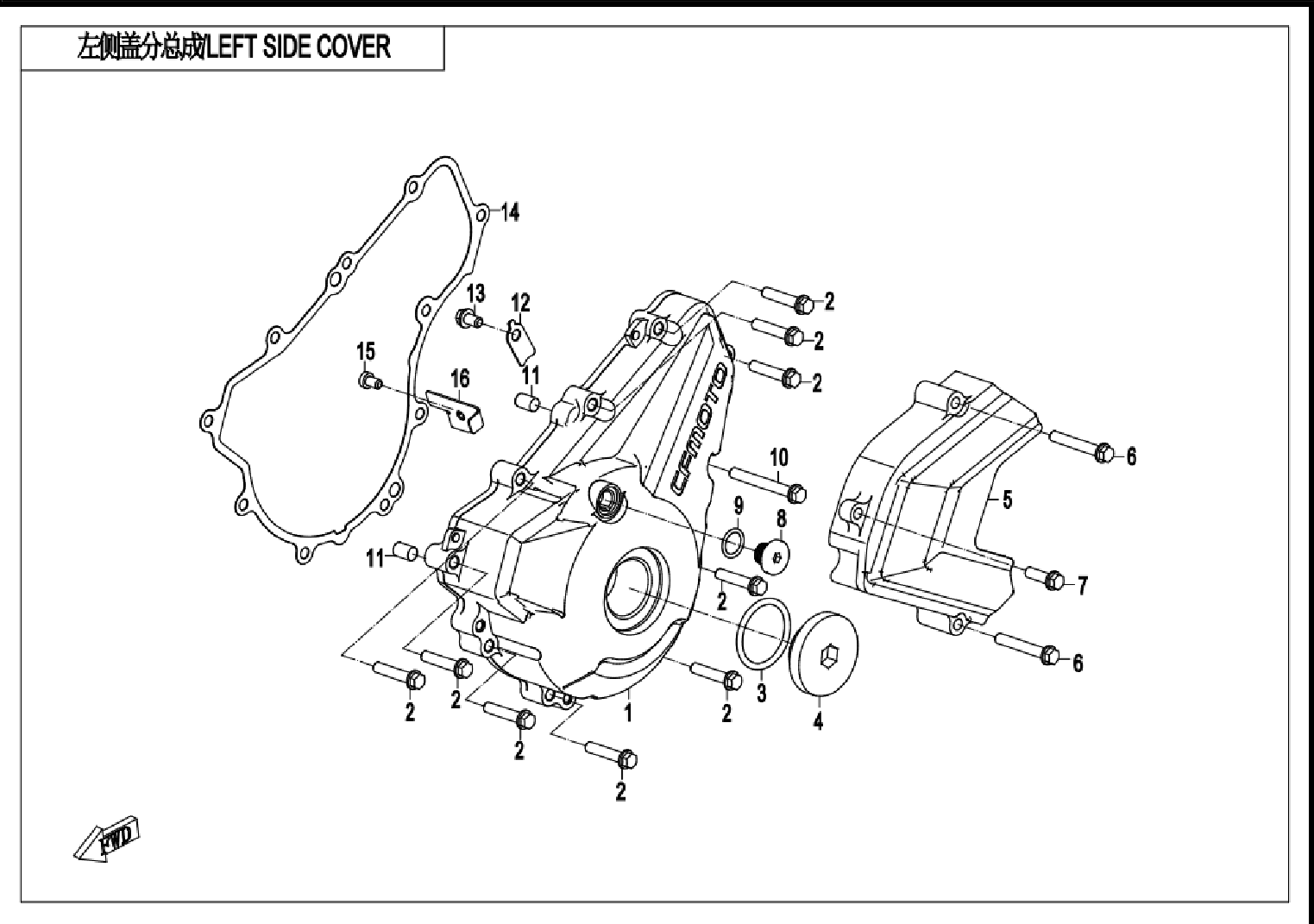

2022 CF MOTO 250SR 左侧盖分总成     LEFT SIDE COVER exploded diagram
左侧盖分总成 LEFT SIDE COVER · 1
2022 CF MOTO 250SR 配气传动分总成     CAMSHAFT exploded diagram
配气传动分总成 CAMSHAFT · 1

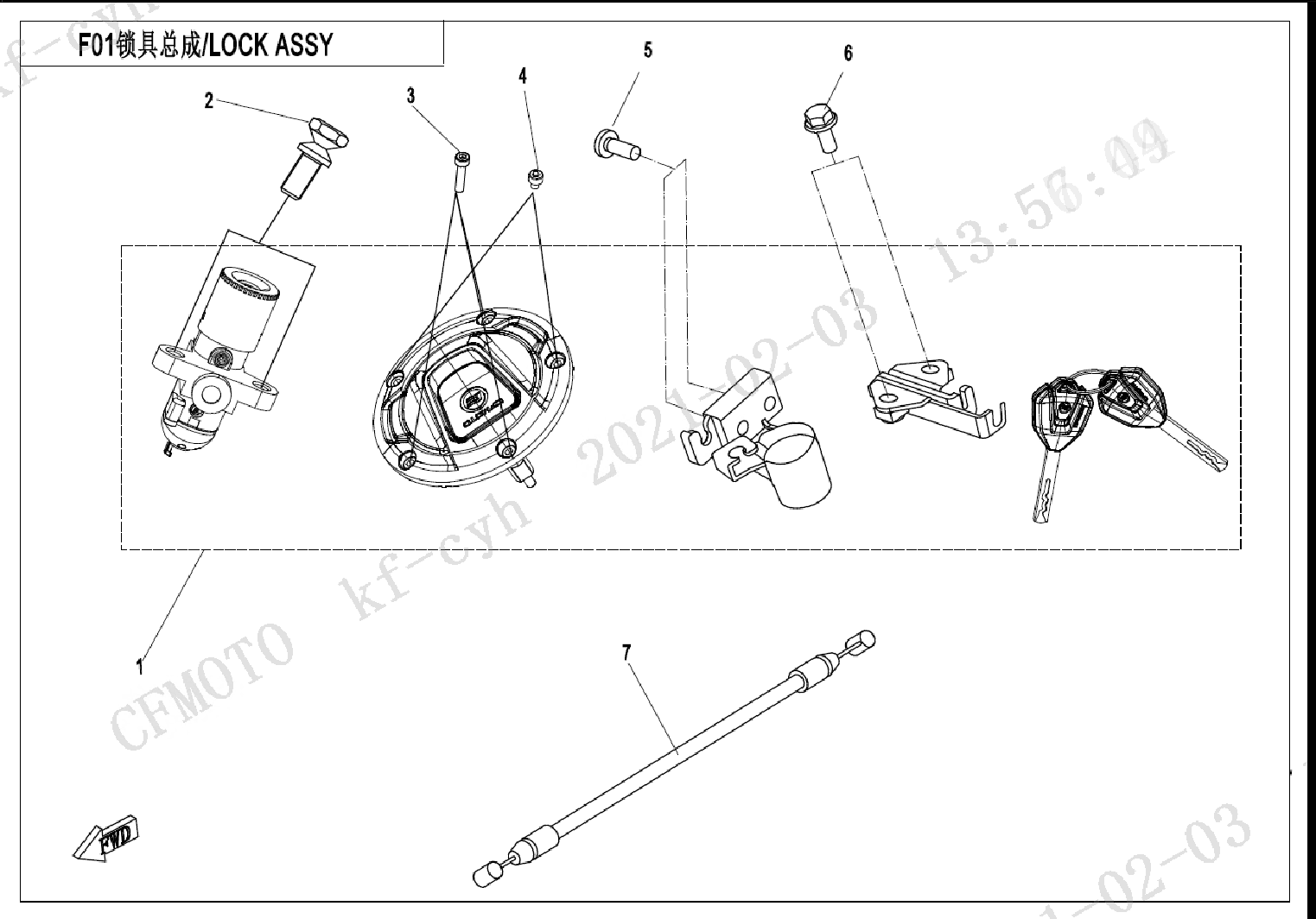

2022 CF MOTO 250SR 锁具     LOCK KIT exploded diagram
锁具 LOCK KIT · 1

Browse the catalogue interactively

Open Electrical System in the interactive 2022 CF MOTO 250SR catalogue to drill into diagrams, check availability and add parts to your cart.
