2023 CF MOTO 250CL-XEngine parts

MY market120 genuine parts12 diagrams

Subgroups

Crankcase & Crankshaft · 13Cylinder Head & Parts · 16Seals & Gaskets · 10Lubrication System · 2Belt/Chain Drive · 6Engine Hardware · 101

Part numbers

Every genuine engine part fitted to the 2023 CF MOTO 250CL-X. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
30102-050012810SCREWLOCK KITEnquire
30102-050008900INNER HEX SCREWLOCK KITEnquire
30102-050025900INNER HEX SCREWLOCK KITEnquire
6WWV-046702-5000INNER HEX SCREW M6x12MUFFLER COMPEnquire
6KMV-030003-2000FRONT DAMPING RUBBER, ENGINEFRAMEEnquire
30102-080020870SCREWFRAMEEnquire
6KMV-030005-C000WIRE CLIP, FRAMEFRAMEEnquire
6WWV-047002-5000INNER HEX SCREW M6x25FRAMEEnquire
30110-420130070SELF-TAPPING SCREWPLASTICS ⅠEnquire
30110-421130010SELF-TAPPING SCREWPLASTICS ⅠEnquire
6WWV-046502-5000STEPPED SCREW M5PLASTICS ⅠEnquire
6KMV-040410-C000DECO RING, POWER LOCKPLASTICS ⅡEnquire
30110-481130070SELF-TAPPING SCREWPLASTICS ⅡEnquire
8080-041130EXPANSION RIVET ASSYPLASTICS ⅡEnquire
6WWV-046602-5000INNER HEX STEPPED SCREW M6x14PLASTICS ⅢEnquire
30110-480160070SELF-TAPPING SCREWPLASTICS ⅣEnquire
9060-040310CLAMP ASSYPLASTICS ⅣEnquire
30110-420095010SELF-TAPPING SCREWPLASTICS ⅤEnquire
30102-080025870SCREWFRONT SUSPENSIONEnquire
30102-060016870SCREWFRONT SUSPENSIONEnquire
6NTA-050003LOCK SCREW, UPPER TRIPLE CLAMPFRONT SUSPENSIONEnquire
6KMV-050001-C000UPPER TRIPLE CLAMPFRONT SUSPENSIONEnquire
30102-080030810SCREWFRONT SUSPENSIONEnquire
A000-050100-10000STEERING BEARING ASSYFRONT SUSPENSIONEnquire
6KJ0-050300-0BP00FORNT FORK AND LOWER TRIPLE CLAMP ASSYFRONT SUSPENSIONEnquire
A000-050011RUBBER PLUG 2FRONT SUSPENSIONEnquire
30102-080040870SCREWFRONT SUSPENSIONEnquire
5BY0-000303SCREW M6X17.5, SOUNDBOX COVERREAR SUSPENSIONEnquire
6KJ0-070024OIL SEALFRONT WHEELEnquire
30105-040012470SCREW 4.8STEERING SYSTEMEnquire
30102-060045870SCREWSTEERING SYSTEMEnquire
30500-027800NOIL SEALREAR WHEELEnquire
30006-060035810BOLTFUEL TANKEnquire
30601-111010CLAMPFUEL TANKEnquire
6070-120400CLAMP(Φ14.5)FUEL TANKEnquire
6GU#-140202-6000LIMIT BOLTFOOTRESTEnquire
30105-050014470SCREWFOOTRESTEnquire
30903-0322210COTTER PINFOOTRESTEnquire
30802-00603SPLIT WASHER 6FOOTRESTEnquire
0010-021017-0010BOLT M6x25FOOTRESTEnquire
0180-014010WIRE CLAMPELECTRIC SYSTEMEnquire
30110-350095010SELF-TAPPING SCREW ST3.5X9.5LIGHTSEnquire
30601-212570CLAMPCOOLING SYSTEMEnquire
30601-223050CLAMP D23COOLING SYSTEMEnquire
30605-127060CLAMPCOOLING SYSTEMEnquire
6KMV-181300-C000FILLER CAP ASSYCOOLING SYSTEMEnquire
30601-112010CLAMPFUEL VAPORIZATION SYSTEMEnquire
30601-109010CLAMPFUEL VAPORIZATION SYSTEMEnquire
30601-110010CLAMPFUEL VAPORIZATION SYSTEMEnquire
30114-060025470SCREW ASSYAIR FILTEREnquire
0DM0-110200CLAMP ASSYAIR FILTEREnquire
30601-210530CLAMPAIR FILTEREnquire
0DM0-110012PLUG, OIL STORAGE HOSEAIR FILTEREnquire
30601-116010CLAMP D16AIR FILTEREnquire
30601-118010CLAMPAIR FILTEREnquire
30498-01500ROLLER BEARING 15X42X13RIGHT CRANKCASEEnquire
30499-02506BEARINGRIGHT CRANKCASEEnquire
30499-03001BEARINGRIGHT CRANKCASEEnquire
30499-02010BEARINGRIGHT CRANKCASEEnquire
30498-01700ROLLER BEARING 17X40X12RIGHT CRANKCASEEnquire
01A0-012010-00001SCREWRIGHT CRANKCASEEnquire
30105-050012890SCREW M5x12RIGHT CRANKCASEEnquire
0A70-013004PLUGRIGHT CRANKCASEEnquire
30800-01405CIRCLIP FOR HOLERIGHT CRANKCASEEnquire
0DM0-012002RESTRICTION PLUGRIGHT CRANKCASEEnquire
01A0-012003O-RINGLEFT SIDE COVEREnquire
01A0-013005O-SEAL RINGLEFT SIDE COVEREnquire
0A80-014005WIRE PRESS PLATELEFT SIDE COVEREnquire
0DM0-021100CYLINDER HEAD COVER SEAL RING ASSYCYLINDER HEAD COVEREnquire
0DM0-021001-0HB00CYLINDER HEAD COVERCYLINDER HEAD COVEREnquire
0700-021200CYLINDER HEAD COVER BOLT SEAL RINGCYLINDER HEAD COVEREnquire
0700-021003-00001CYLINDER HEAD COVER BOLTCYLINDER HEAD COVEREnquire
0010-021019-0010BOLT M6x12CYLINDER HEAD COVEREnquire
0DM0-022200-1BP00CYLINDER BODY ASSYCYLINDER COVEREnquire
0DM0-022400THERMOSTAT ASSYCYLINDER COVEREnquire
0DM0-022005-0BP00THERMOSTAT CAPCYLINDER COVEREnquire
018B-022810COOLANT TEMP. SENSORCYLINDER COVEREnquire
0DM0-022300CLAMP, CONNECTING PIPECYLINDER COVEREnquire
0180-022003-00002STUDCYLINDER COVEREnquire
0DM0-024500-10001TENSIONER ASSYCYLINDER COVEREnquire
0060-022001O-SEAL RINGCYLINDER COVEREnquire
0JYA-023001-00001HEX FLANGE BOLT M6x6CYLINDER COVEREnquire
0DM0-022008-00001CYLINDER HEAD DAMPING BOLTCYLINDER COVEREnquire
0010-011016-00001BOLTCYLINDER COVEREnquire
0700-170200SPARK PLUGCYLINDER COVEREnquire
0700-022013-00001CYLINDER HEAD BOLT M10x158CYLINDER COVEREnquire
0DM0-022100CYLINDER HEAD GASKET ASSYCYLINDER COVEREnquire
0DM0-023001-10000SEAL GASKET, CYLINDERCYLINDER & PISTONEnquire
0DM0-023100-0BP11CYLINDER BODY ASSYCYLINDER & PISTONEnquire
0DM0-023100-0BP21CYLINDER BODY ASSYCYLINDER & PISTONEnquire
0110-040006-0050CIRCLIP, PISTON PINCYLINDER & PISTONEnquire
0DM0-024002STOPPER, CHAIN GUIDECAMSHAFTEnquire
0DM0-024008CHAIN GUIDECAMSHAFTEnquire
0DM0-024300TIMING CHAINCAMSHAFTEnquire
0DM0-024200-10000CAMSHAFT, AIR EXHAUSTCAMSHAFTEnquire
0700-022004LOCK CLIP, VALVECAMSHAFTEnquire
0700-022400-1000SEAL RING, VALVE STEMCAMSHAFTEnquire
0DM0-024100-10000CAMSHAFT, AIR INTAKECAMSHAFTEnquire
0060-030003-00001INNER HEX BOLTMAGNETOEnquire
0700-040001-20000BOLT M12x1.25x45CRANKSHAFT & CONNECTING RODEnquire
0DM0-041000-00014CRANK CONNECTING ROD SUB ASSYCRANKSHAFT & CONNECTING RODEnquire
0DM0-041000-00024CRANK CONNECTING ROD SUB ASSYCRANKSHAFT & CONNECTING RODEnquire
0010-040006WOODRUFF KEYCRANKSHAFT & CONNECTING RODEnquire
0DM0-040009WOODRUFF KEYCRANKSHAFT & CONNECTING RODEnquire
0DM0-040002OUTPUT GEARCRANKSHAFT & CONNECTING RODEnquire
0DM0-040003CIRCLIP16CRANKSHAFT & CONNECTING RODEnquire
30406-00303NEEDLE BEARINGTRANSMISSION (1)Enquire
0A70-060014O-RINGTRANSMISSION (1)Enquire
30116-050020410SCREW ASSYTRANSMISSION (1)Enquire
30801-01405CIRCLIPS FOR SHAFTTRANSMISSION (1)Enquire
0DM0-061012CIRCLIPS FOR SHAFT 20TRANSMISSION (2)Enquire
0DM0-062017CIRCLIPS FOR SHAFT 25TRANSMISSION (2)Enquire
30004-060010850BOLT M6X10TRANSMISSION (2)Enquire
30406-00300ROLLER NEEDLEOIL PUMPEnquire
30406-00304ROLLER NEEDLEOIL PUMPEnquire
0010-023010-0010BOLT M6x20WATER PUMPEnquire
0010-080009OIL SEALWATER PUMPEnquire
30400-01207ROLLER BEARINGWATER PUMPEnquire
30102-060016810SCREWSTARTING SYSTEMEnquire
0DM0-0222B0CYLINDER HEADCYLINDER HEADEnquire

Exploded diagrams — Engine

2023 CF MOTO 250CL-X CYLINDER COVER exploded diagram
CYLINDER COVER · 15

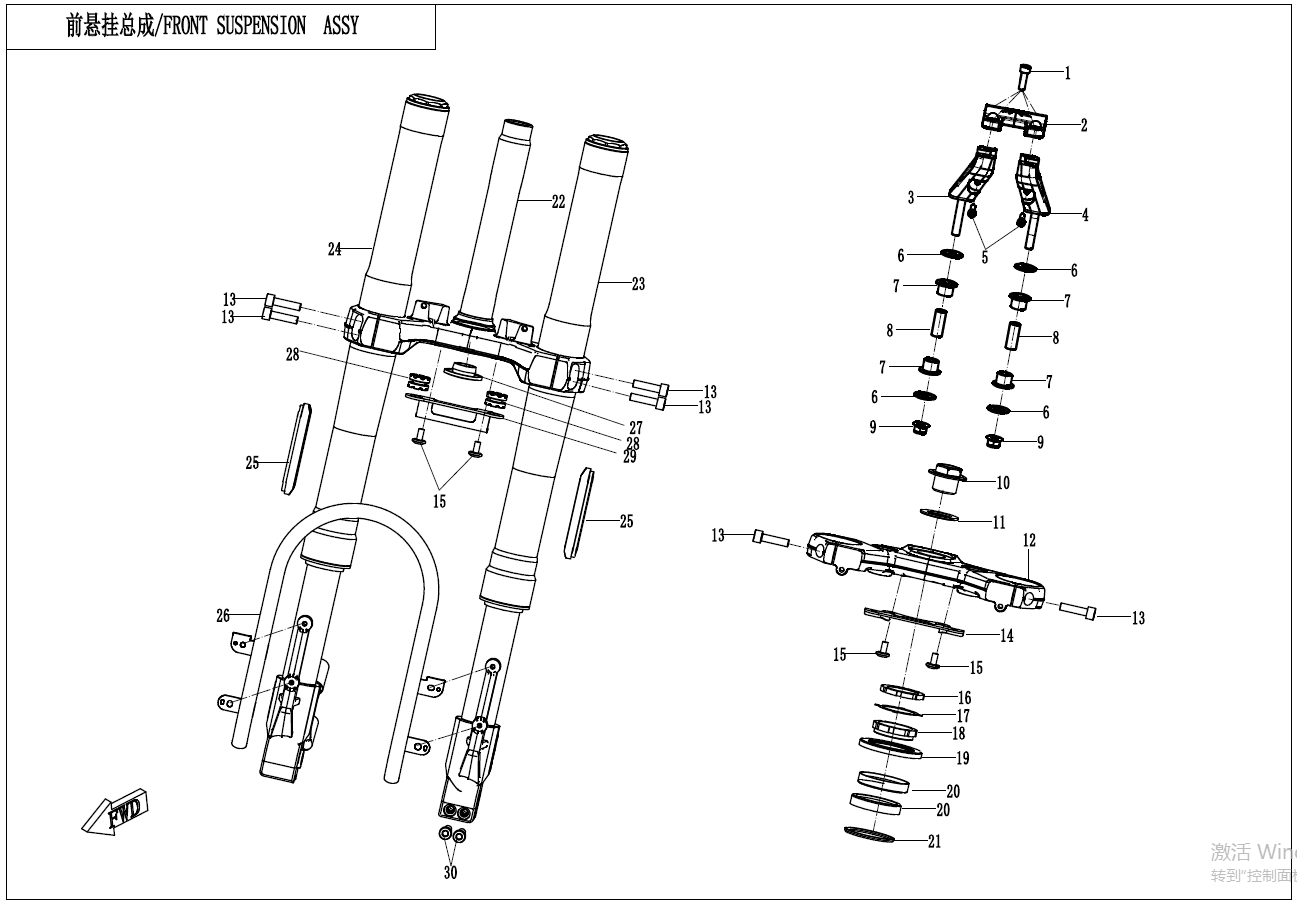

2023 CF MOTO 250CL-X FRONT SUSPENSION exploded diagram
FRONT SUSPENSION · 10
2023 CF MOTO 250CL-X RIGHT CRANKCASE exploded diagram
RIGHT CRANKCASE · 10

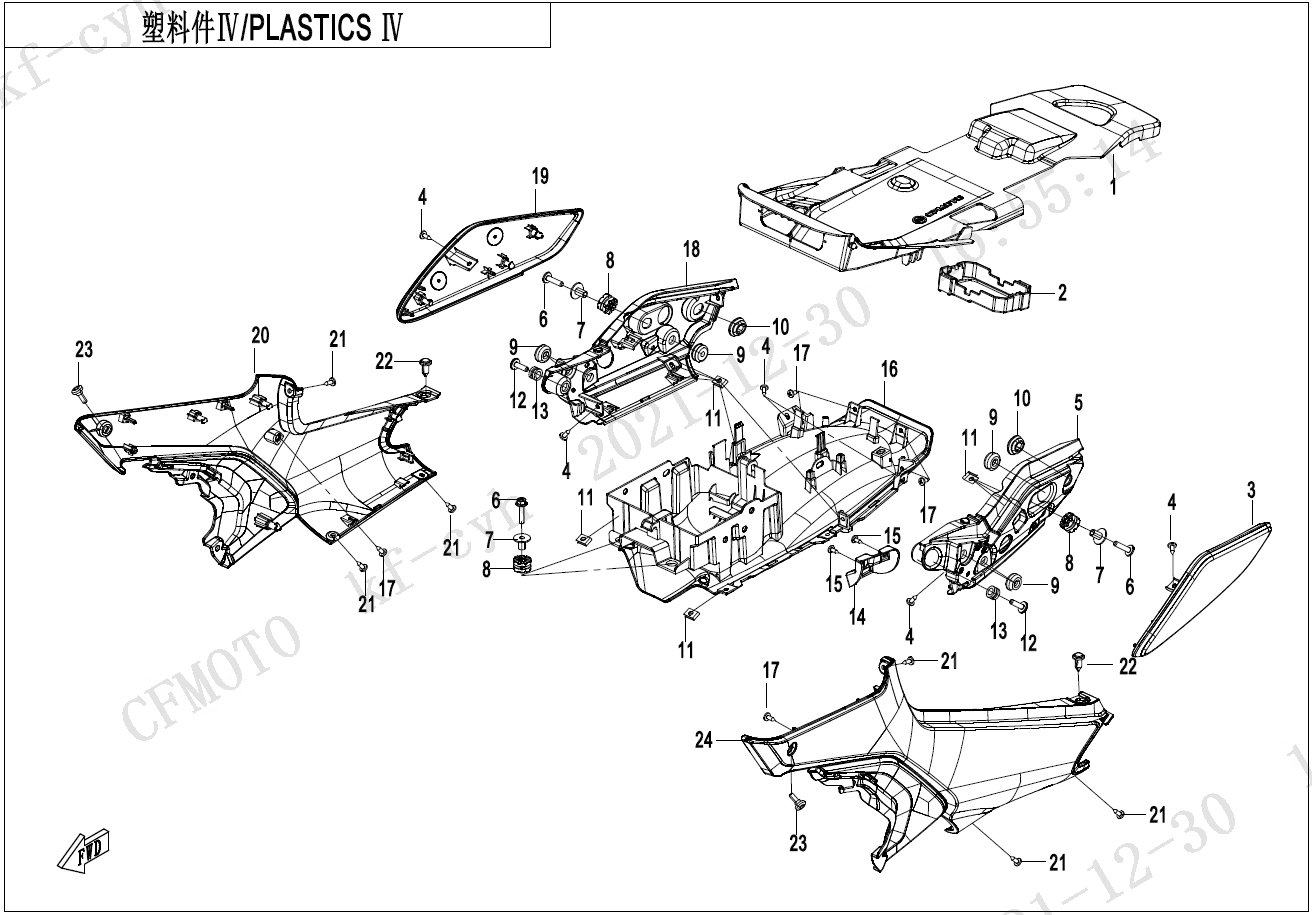

2023 CF MOTO 250CL-X PLASTICS Ⅳ exploded diagram
PLASTICS Ⅳ · 8
2023 CF MOTO 250CL-X CAMSHAFT exploded diagram
CAMSHAFT · 8

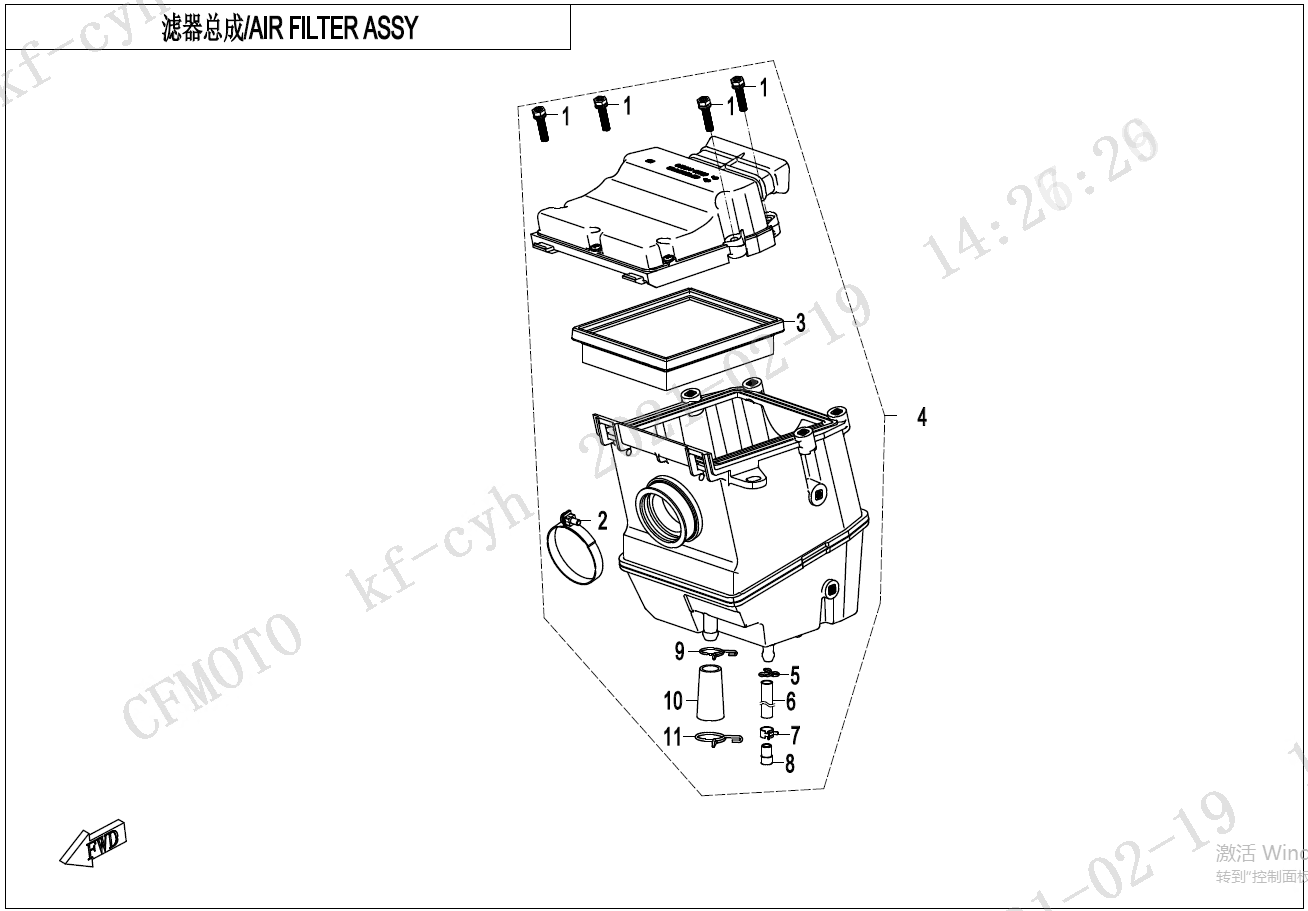

2023 CF MOTO 250CL-X AIR FILTER exploded diagram
AIR FILTER · 7

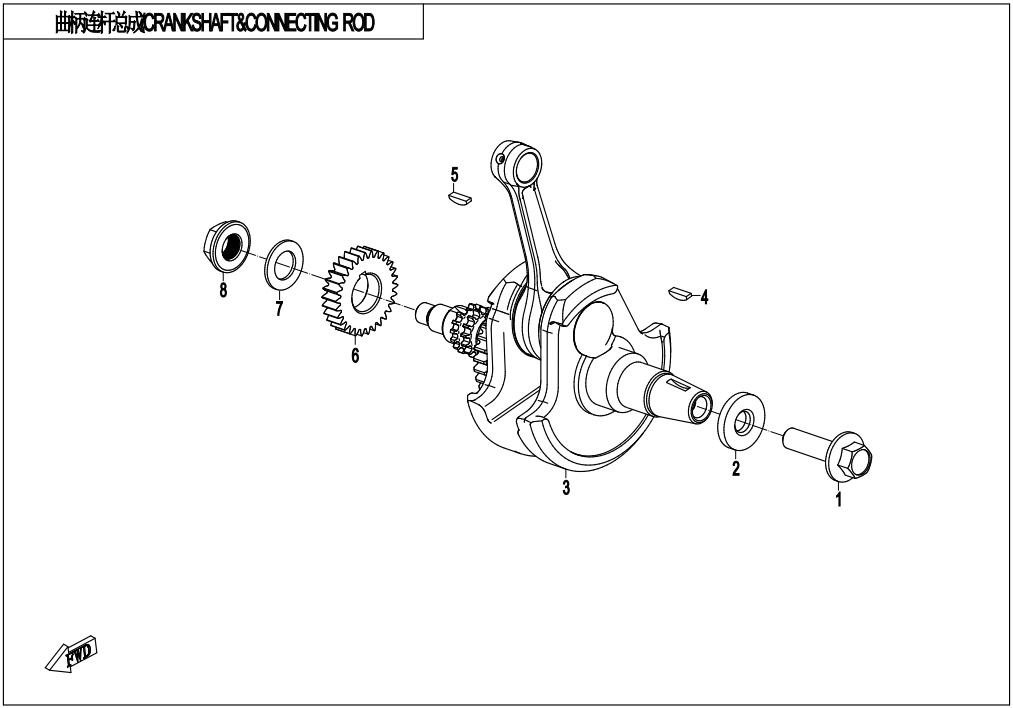

2023 CF MOTO 250CL-X CRANKSHAFT & CONNECTING ROD exploded diagram
CRANKSHAFT & CONNECTING ROD · 7

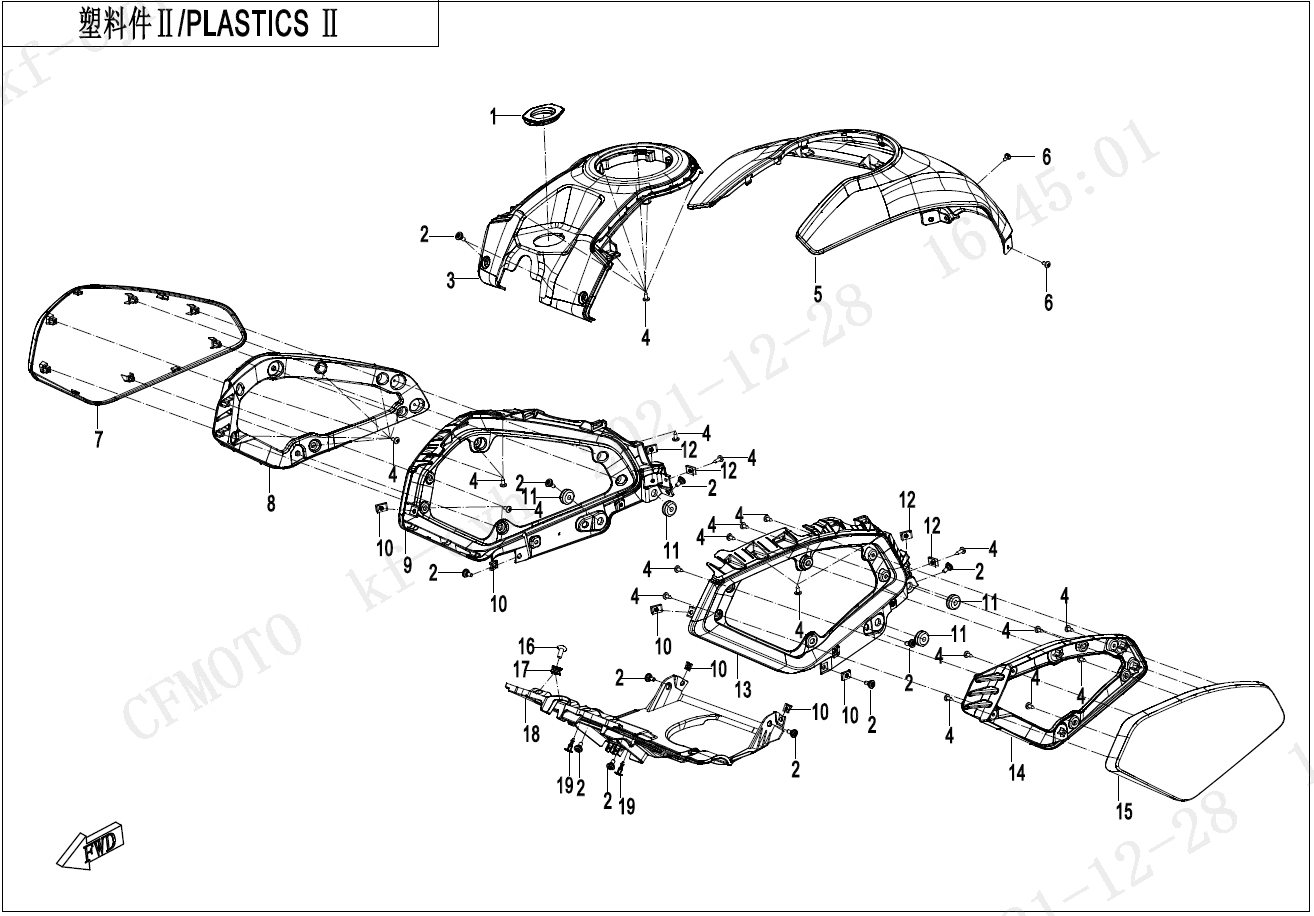

2023 CF MOTO 250CL-X PLASTICS Ⅱ exploded diagram
PLASTICS Ⅱ · 6

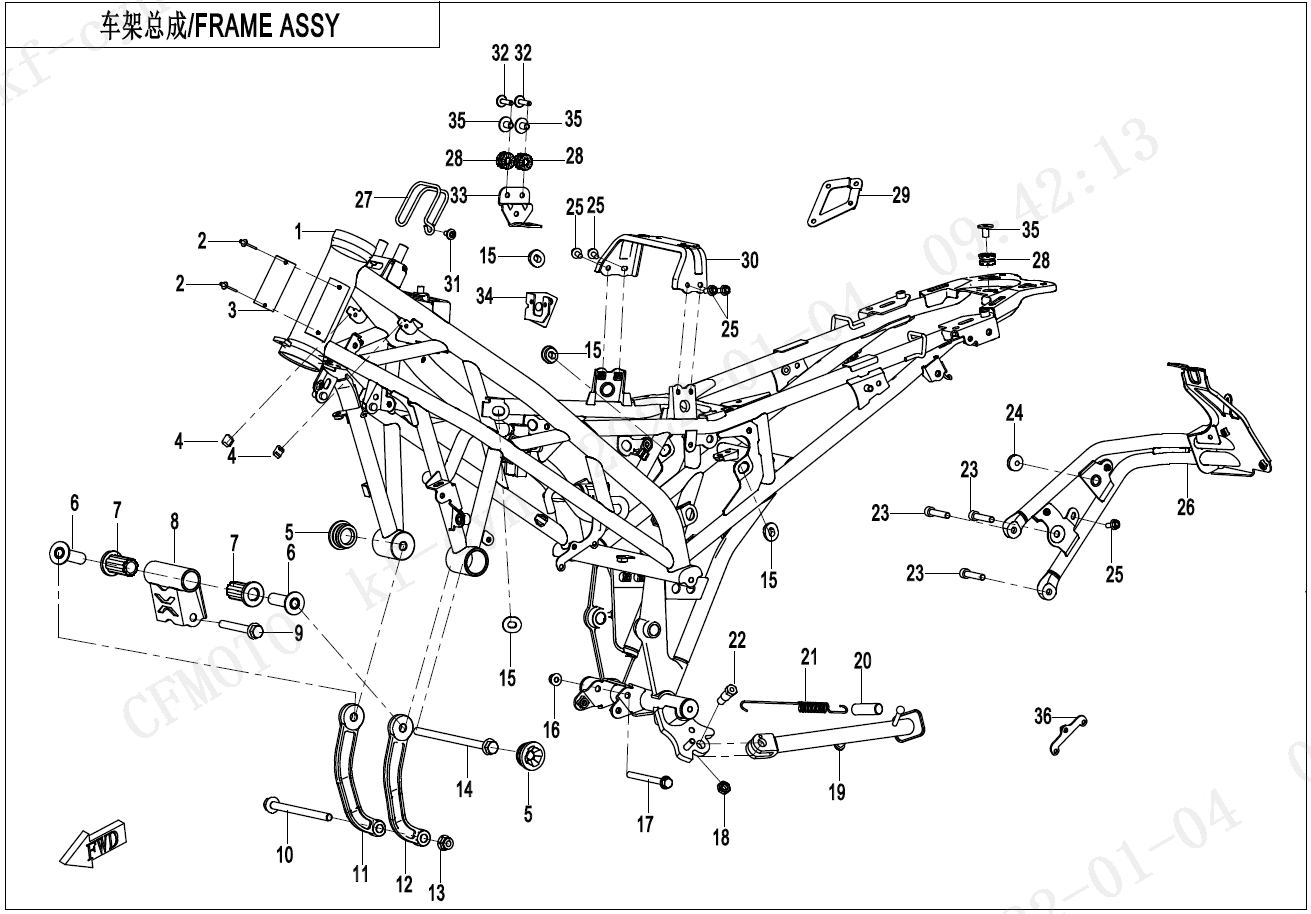

2023 CF MOTO 250CL-X FRAME exploded diagram
FRAME · 5

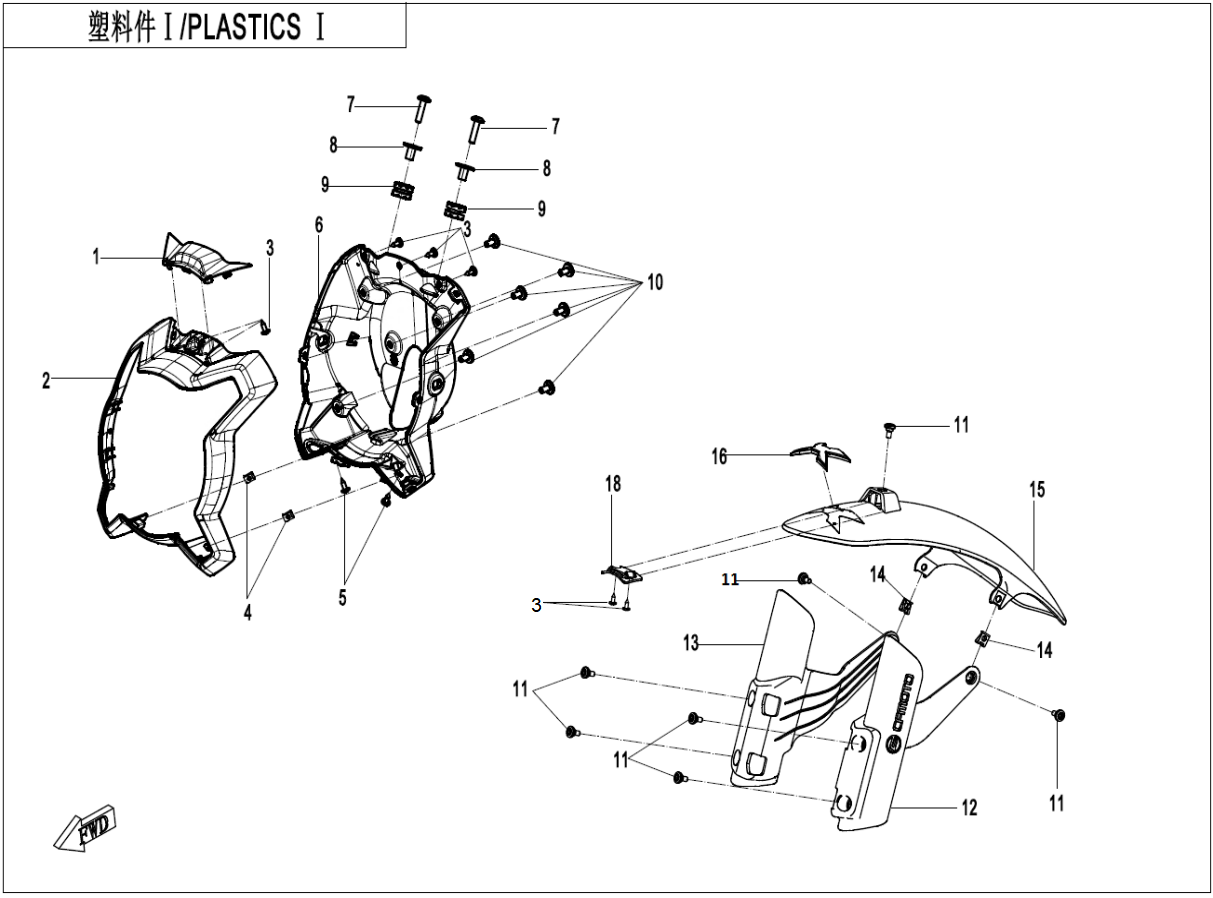

2023 CF MOTO 250CL-X PLASTICS Ⅰ exploded diagram
PLASTICS Ⅰ · 5

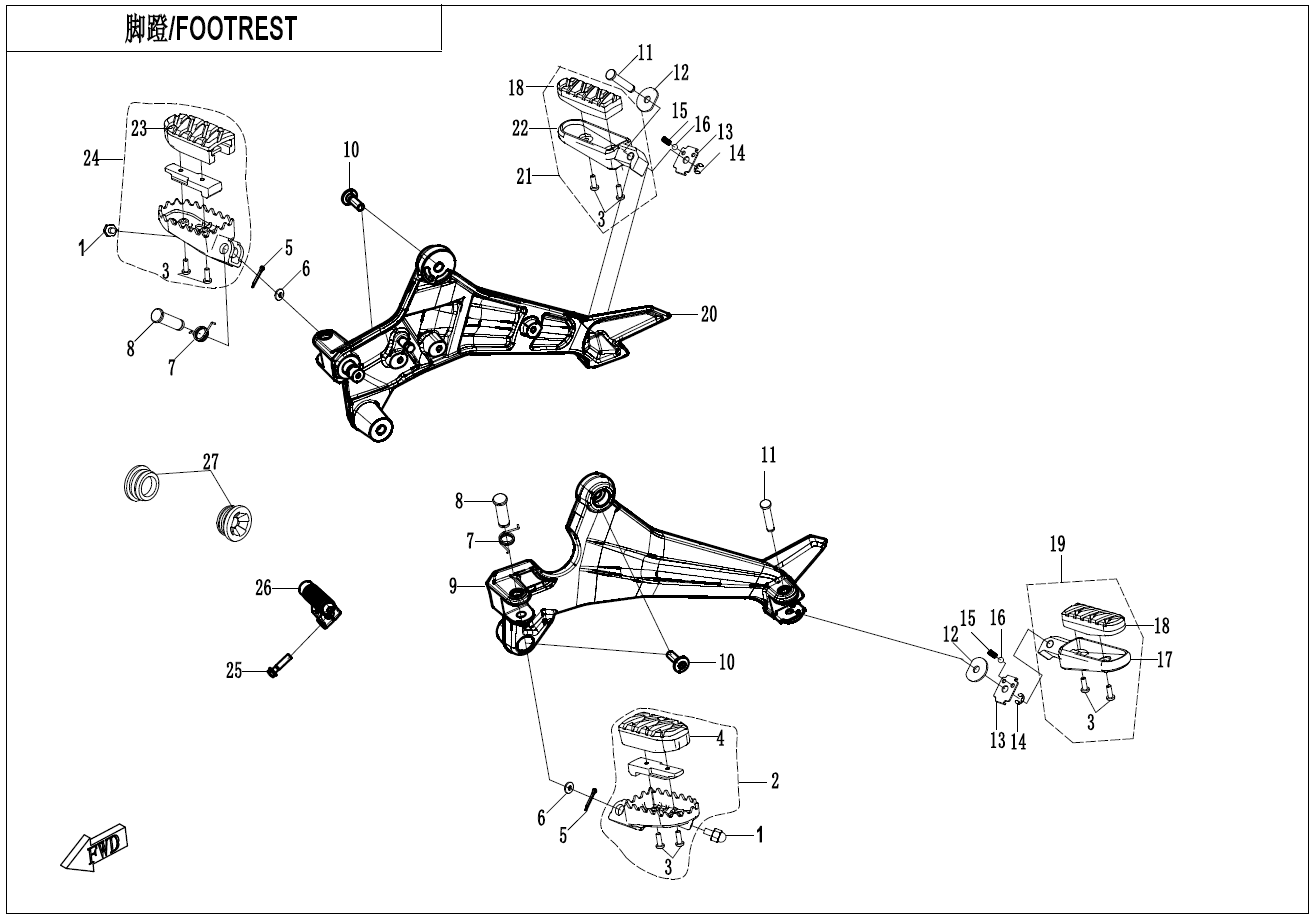

2023 CF MOTO 250CL-X FOOTREST exploded diagram
FOOTREST · 5

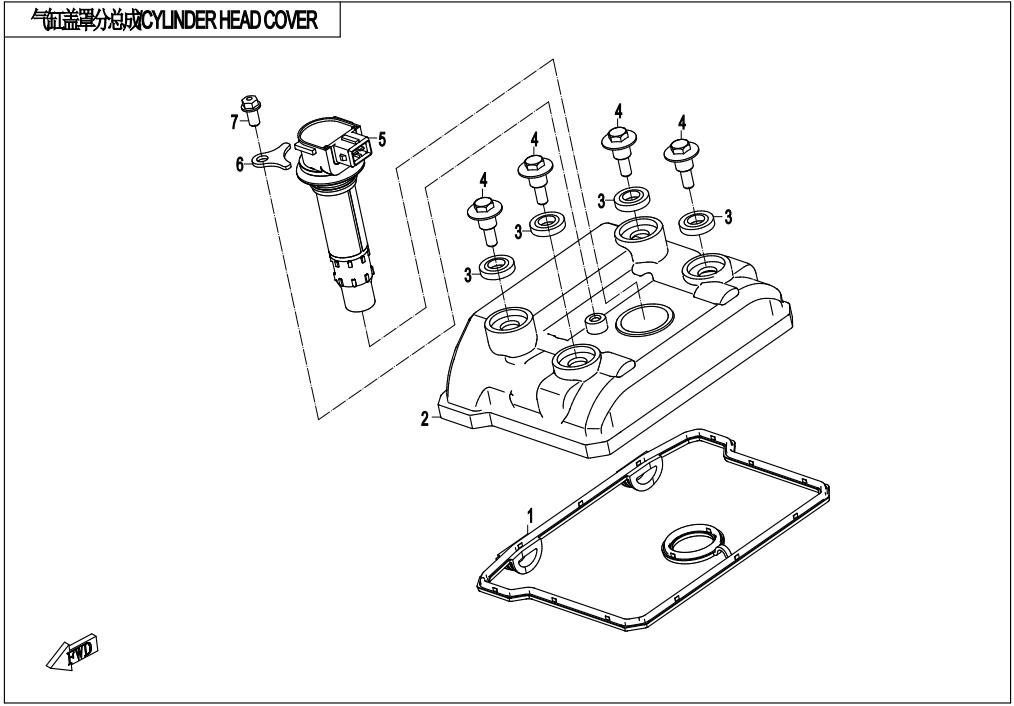

2023 CF MOTO 250CL-X CYLINDER HEAD COVER exploded diagram
CYLINDER HEAD COVER · 5
