MOTODOC.

CFORCE 1000 MV 2025Engine parts

UK market87 genuine parts12 diagrams

Subgroups

Crankcase & Crankshaft · 7Seals & Gaskets · 15Belt/Chain Drive · 1Engine Hardware · 104

Part numbers

Every genuine engine part fitted to the CFORCE 1000 MV 2025. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
6WWV-046802-5000INNER HEX SCREW M6x16RackEnquire
30903-0202010COTTER PIN. 2X20 Replacing: 30903-0202040 - COTTER PIN. 2X20Brake System-RhEnquire
A000-180006CLAMP B30Cooling SystemEnquire
7000-180007-00001STEEL BAND CLAMP 34Cooling SystemEnquire
30601-111010CLAMPCooling SystemEnquire
9AWV-044052-8000CAP, OIL FILLERCvt Air Pipe & Side Cover 1Enquire
30601-108010CLAMPDrivetrain SystemEnquire
9GQ0-290104BIG CLAMPDrivetrain SystemEnquire
30102-060016810SCREWElectric SystemEnquire
30132-480130030SELF-TAPPING SCREW ST4.8X13Electric SystemEnquire
30906-0503000PINFront AxleEnquire
5BWV-040015-5000INNER HEX SLEF-TAPPING SCREWFront Plastics(7\'\' Dashboard)(Mud)Enquire
9GQ0-050710BEARING, HUB Replacing: 30499-03080 - BEARING HUB DAC3055WFront SuspensionEnquire
9DS#-120300-6000CAP, FUEL TANKFuel TankEnquire
9AWV-021300-8000-22SCREWMufflerEnquire
0800-062204OIL SEAL 35X50X6Rear Axle(No Differential)Enquire
Q830-310006-10000O-RING 55X2.5Rear Axle(No Differential)Enquire
9AWV-061600-8000-25-M2BEARING,UNIVERSAL JOINTRear Shock Absorber(Gas ,Yitong)Enquire
30110-420130070SELF-TAPPING SCREWBottom Plastics(Mud) 1Enquire
30802-00605SPLIT WASHERBumperEnquire
8080-041130EXPANSION RIVET ASSYCvt Air Pipe & Side CoverEnquire
30604-301300CLAMPCvt Air Pipe & Side CoverEnquire
CFCV-156103-2000PLUG, T-BOX CONNECTORElectric SystemEnquire
9AWA-044051PLUG, TUBEFrameEnquire
0800-062205O-RINGFront AxleEnquire
Q830-310012-10000O-RING 67.5X2Front AxleEnquire
0180-021008-00001BOLTFront AxleEnquire
9060-040310CLAMP ASSYFront Plastics(Mud)Enquire
30800-05505CIRCLIP D55 BLACKFront SuspensionEnquire
30102-080030810SCREWHandlebarEnquire
0180-334002O-RING 151X3Rear Axle(No Differential)Enquire
9AWV-051600-8000-33-M2BEARING,UNIVERSAL JOINTRear Shock Absorber(Gas ,Yitong)Enquire
30102-080050810INNER HEX SCREW M8X50Steering System(Eps) 1Enquire
30102-102030870INNER HEX SCREWTowing Winch(Without Winch Control Switch)Enquire
30801-01405CIRCLIPS FOR SHAFTBrake System-RhEnquire
30102-060020870INNER HEX SCREW M6x20Brake System-RhEnquire
9AYV-801103-6701PLUG 38Bumper(Mud International Version)Enquire
6KM#-181001-8001DAMPER RUBBER MATCooling SystemEnquire
CFCV-CAC002-2000-M1CLIPCooling SystemEnquire
8010-180024Water Filling Port Cap AssyCooling SystemEnquire
8010-180023CAP, RESERVOIR TANKCooling SystemEnquire
9030-000109SCREW CLAMP, A-TYPE, 70~90Cvt Air Pipe & Side Cover 1Enquire
0180-014010WIRE CLAMPElectric SystemEnquire
5BY0-150304CAP, DIAGNOSIS CONNECTORElectric SystemEnquire
0180-311001OIL SEAL 24X38X8Front AxleEnquire
30903-0252010COTTER PIN. 2.5X20Front SuspensionEnquire
30110-480160010SELF-TAPPING SCREWHeat Insulation PlateEnquire
0180-334005-0010INNER HEX SCREW M8X45Rear Axle(No Differential)Enquire
9AWV-061600-8000-24-M2O-RING BRear Shock Absorber(Gas ,Yitong)Enquire
30411-03081HUB BEARING Replacing: 30411-03080 - HUB BEARINGRear SuspensionEnquire
0700-011002-00001BOLT M8x120Seat(With Rear Seat)Enquire
9010-000105A-TYPE SCREW CLAMP 78-101Cvt Air Pipe & Side CoverEnquire
6GU#-150001-6000-M1CLASPElectric SystemEnquire
5BWV-000120-5000RH DAMPING SLEEVE, ENGINEEngine Mounting PartsEnquire
9060-060704LOWER MOUNTING SHAFT, REAR BEARING CARRIEREngine Mounting PartsEnquire
0180-310005O-RING 141X2.4Front AxleEnquire
9010-270203-00001WIRE CIRCLIP Replacing: 9010-270203 - WIRE CIRCLIPFront Cv ShaftEnquire
30110-420095070SELF-TAPPING SCREWFront Plastics(7\'\' Dashboard)(Mud)Enquire
30801-03405CIRCLIPS FOR SHAFT 34Front SuspensionEnquire
7030-021305A-TYPE SCREW CLAMPMufflerEnquire
6WWV-046701-5000INNER HEX SCREWMufflerEnquire
9AWA-060106OIL SEAL 24X38X8Rear SuspensionEnquire
30800-06005CIRCLIP FOR HOLERear SuspensionEnquire
30601-220050ELASTIC CLAMPAir Filter Assy(Mud) 1Enquire
9010-180007CLAMP, WATER HOSECooling SystemEnquire
30601-114010CLAMP D14Cooling SystemEnquire
30601-113010CLAMPCooling SystemEnquire
5ASV-000105-6000CLAMPCvt Air Pipe & Side CoverEnquire
0010-021017-0010BOLT M6x25Electric SystemEnquire
6100-030004RUBBER CAP, LHFrame 1Enquire
30105-040008410SCREW M4X8Front AxleEnquire
30130-080010810SCREWFront AxleEnquire
9010-050800-20000LOWER BALL PIN ASSY Replacing: 9010-050800-1000 - LOWER BALL PIN ASSYFront SuspensionEnquire
7020-120006CLAMP D16.6AFuel TankEnquire
30110-480250010Self-Tapping Screw St4.8X25@Trivalent ChromiumPanel(Mud)Enquire
5BWB-280302CIRCLIPRear Cv ShaftEnquire
9AWA-060109BEARING, REAR SWINGARMRear SuspensionEnquire
30502-032800NO-RING 32X18Steering System(Eps) 1Enquire
30102-102025810SCREWDrivetrain SystemEnquire
30105-050030410SCREW M5X30 Replacing: 30105-050030440 - SCREW M5X30Electric SystemEnquire
CFCV-CBC005-2000-M1CLIPElectric SystemEnquire
9DQV-050900-3000DAMPING SLEEVE ASSYFront SuspensionEnquire
30601-112010CLAMPFuel TankEnquire
30121-080020870SCREWHandlebarEnquire
9AWV-061600-8000-23-M2O-RING ARear Shock Absorber(Gas ,Yitong)Enquire
0010-090006-00001SCREWSeat(With Rear Seat)Enquire
9010-400102-10000COTTER PIN Replacing: 9010-400102 - COTTER PINTowbar(Pin Shaft Connection)Enquire

Exploded diagrams — Engine

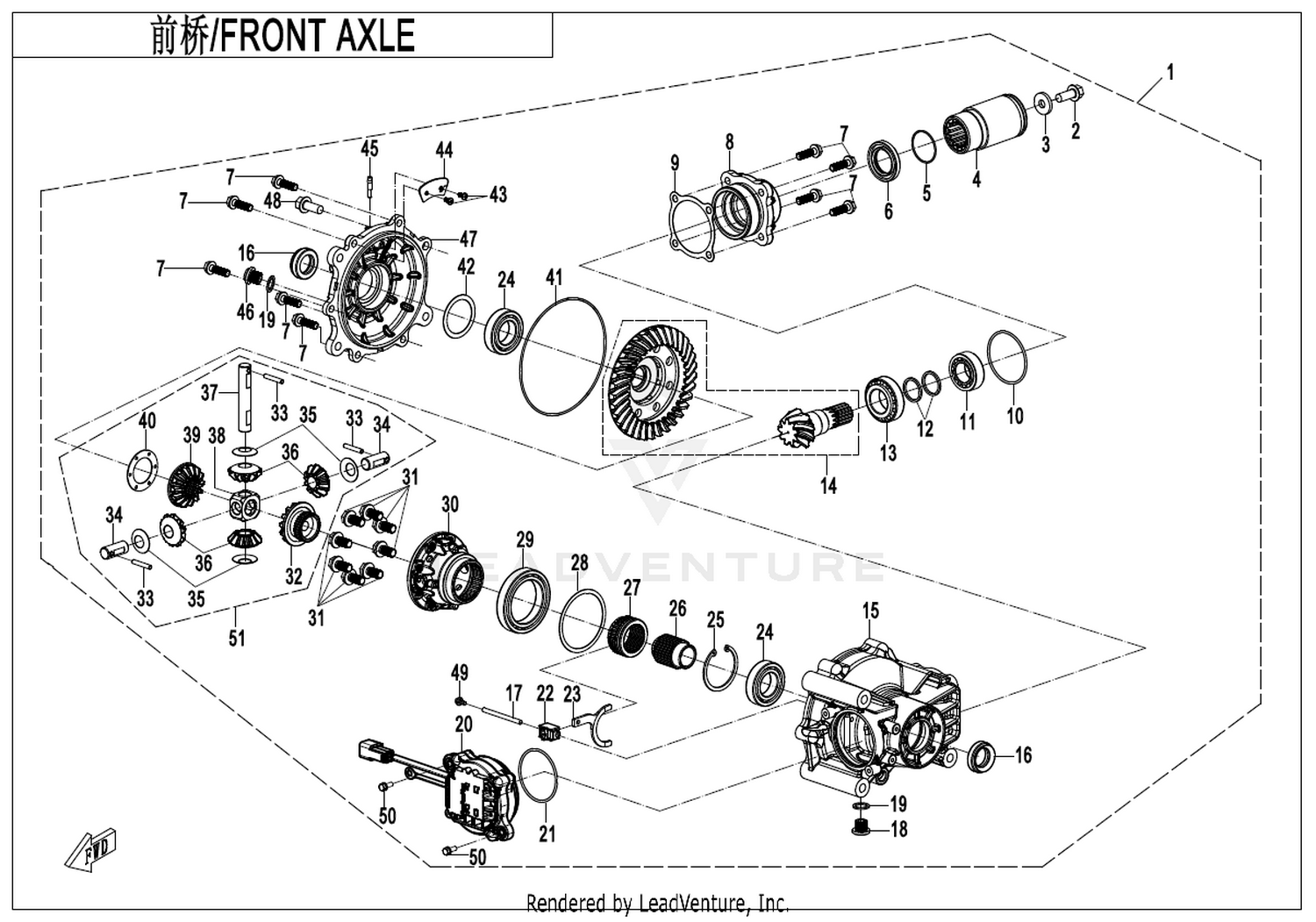

CFORCE 1000 MV 2025 Front Axle exploded diagram
Front Axle · 11

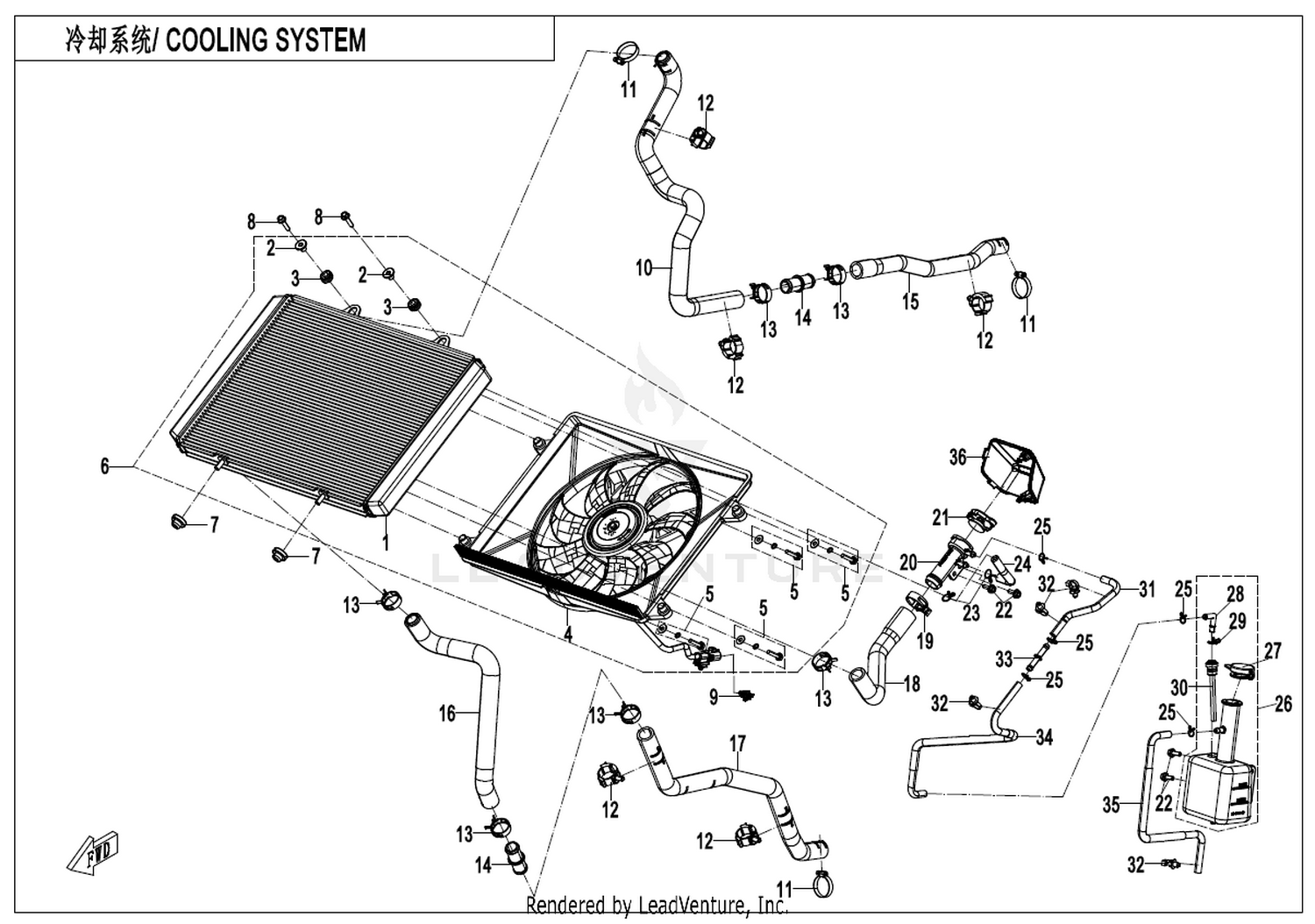

CFORCE 1000 MV 2025 Cooling System exploded diagram
Cooling System · 10

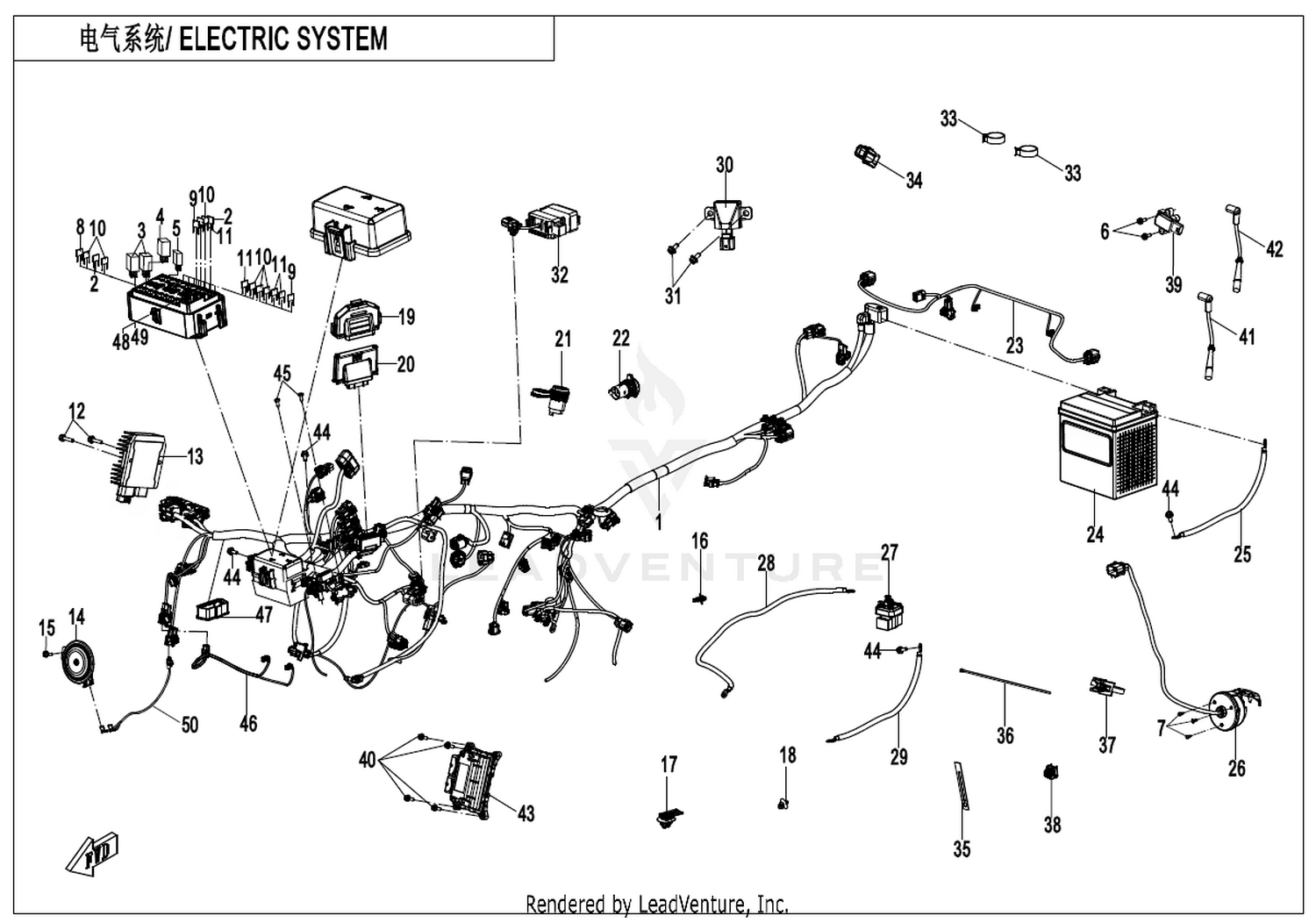

CFORCE 1000 MV 2025 Electric System exploded diagram
Electric System · 9
CFORCE 1000 MV 2025 Cvt Air Pipe & Side Cover 1 exploded diagram
Cvt Air Pipe & Side Cover 1 · 7
CFORCE 1000 MV 2025 Cvt Air Pipe & Side Cover exploded diagram
Cvt Air Pipe & Side Cover · 7

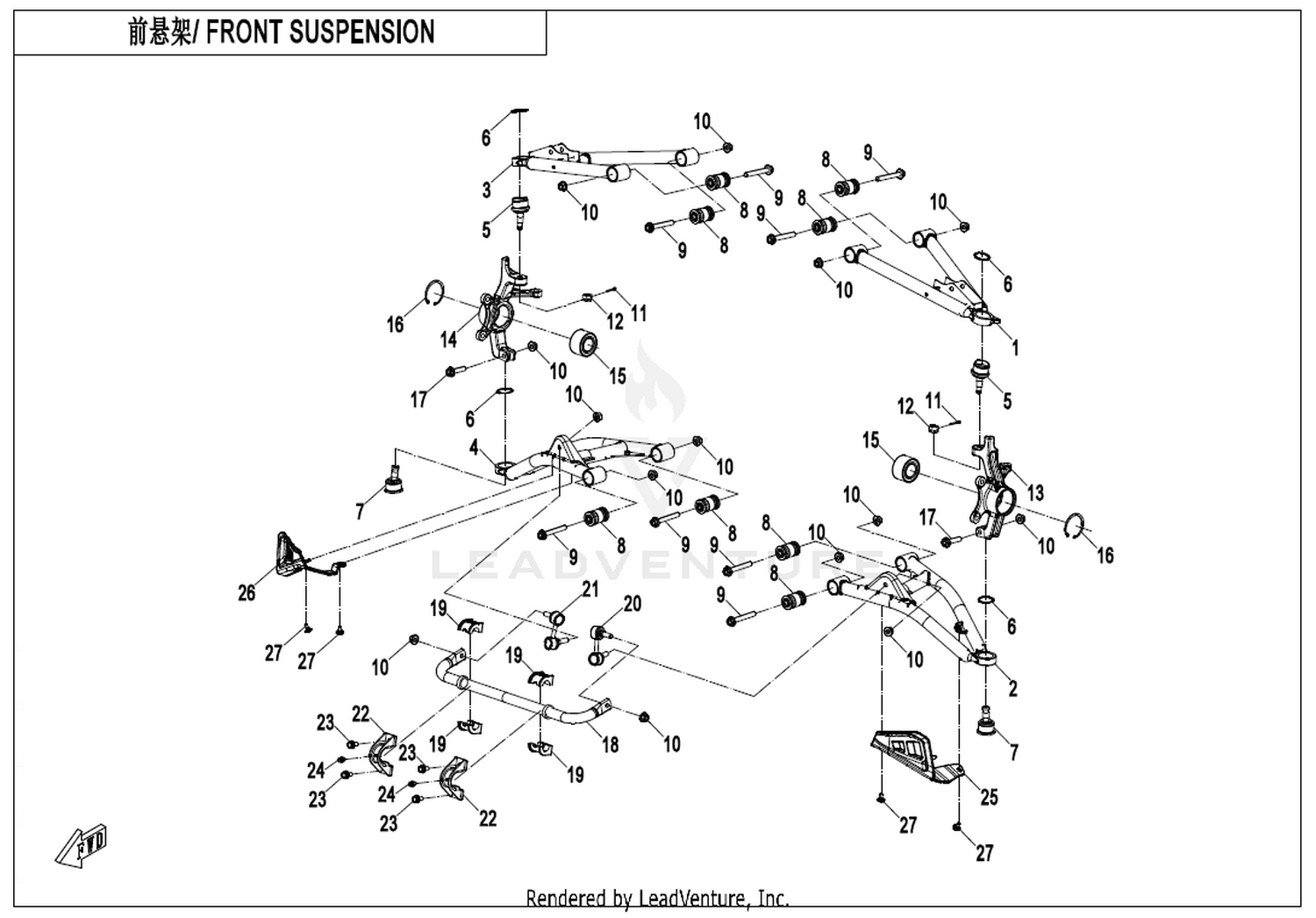

CFORCE 1000 MV 2025 Front Suspension exploded diagram
Front Suspension · 6

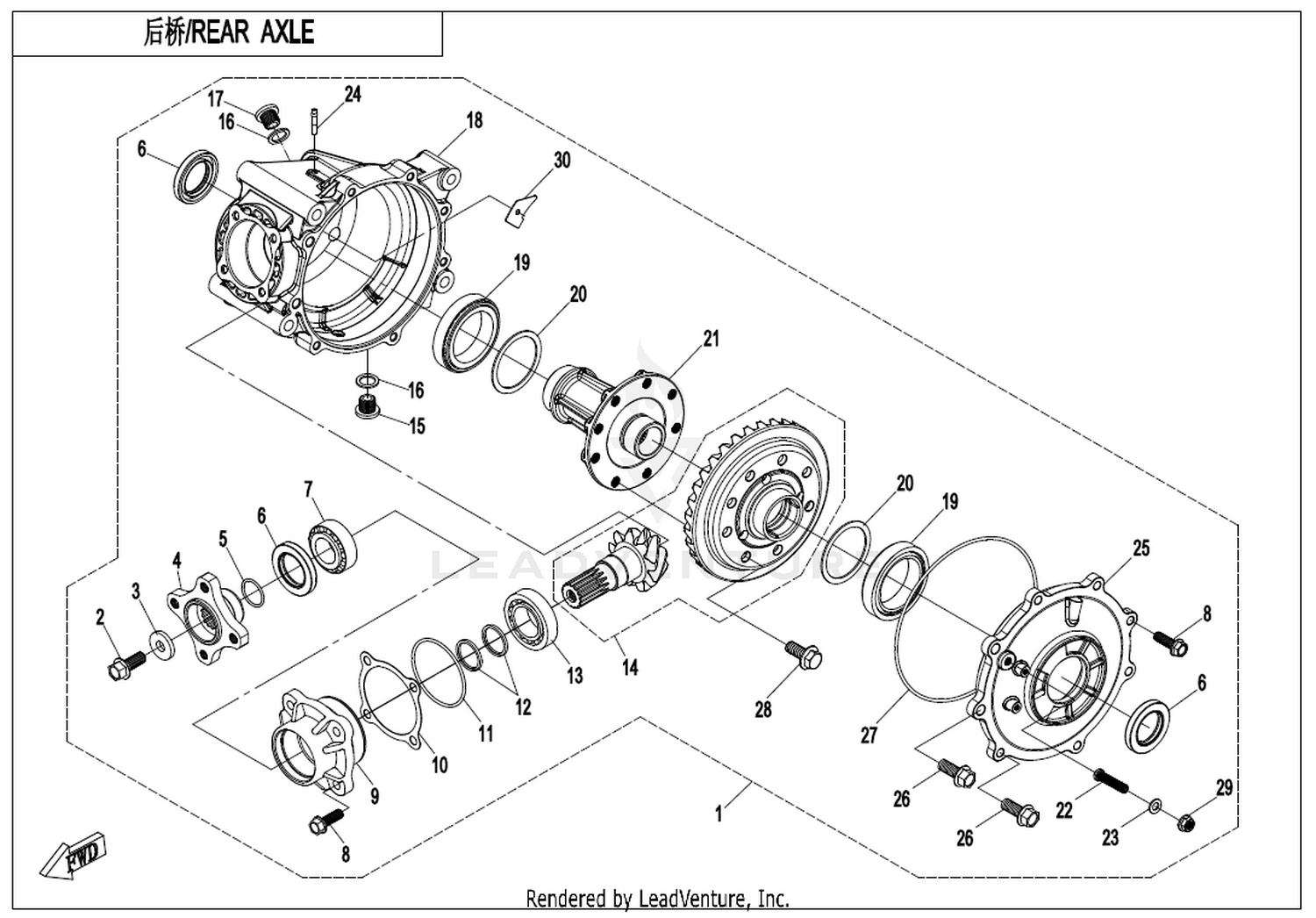

CFORCE 1000 MV 2025 Rear Axle(No Differential) exploded diagram
Rear Axle(No Differential) · 6

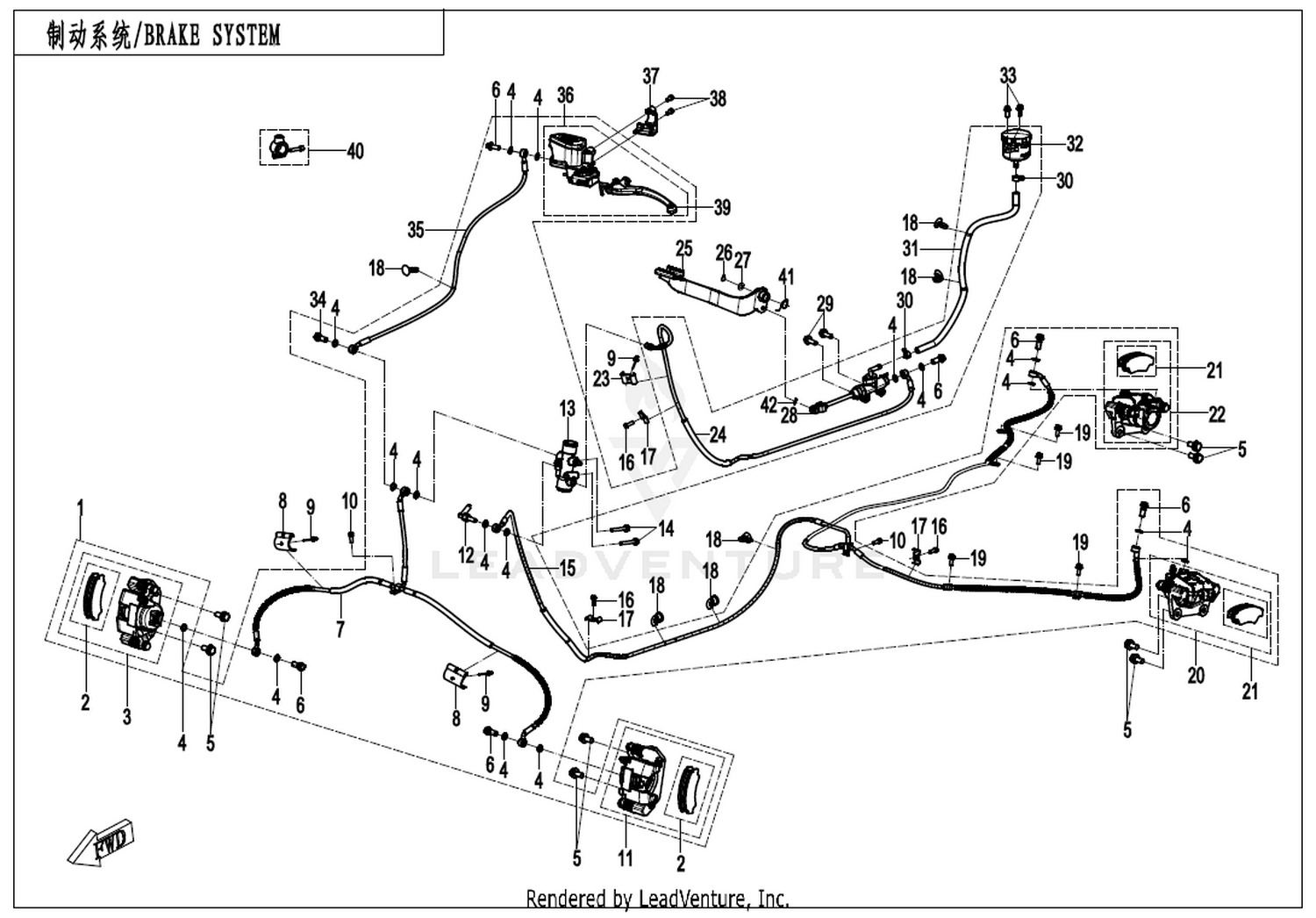

CFORCE 1000 MV 2025 Brake System-Rh exploded diagram
Brake System-Rh · 5

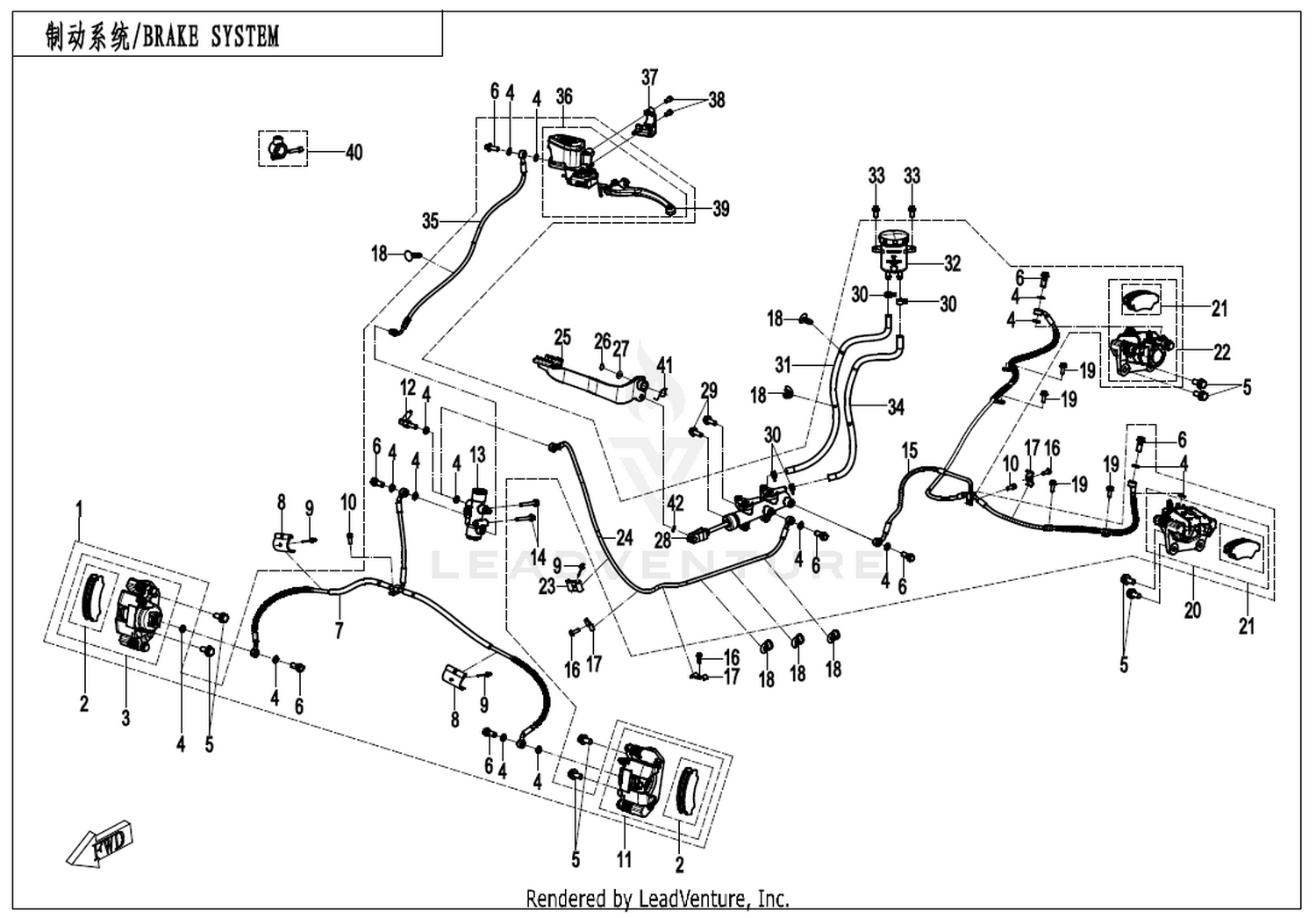

CFORCE 1000 MV 2025 Brake System-Rh(Russia) exploded diagram
Brake System-Rh(Russia) · 5

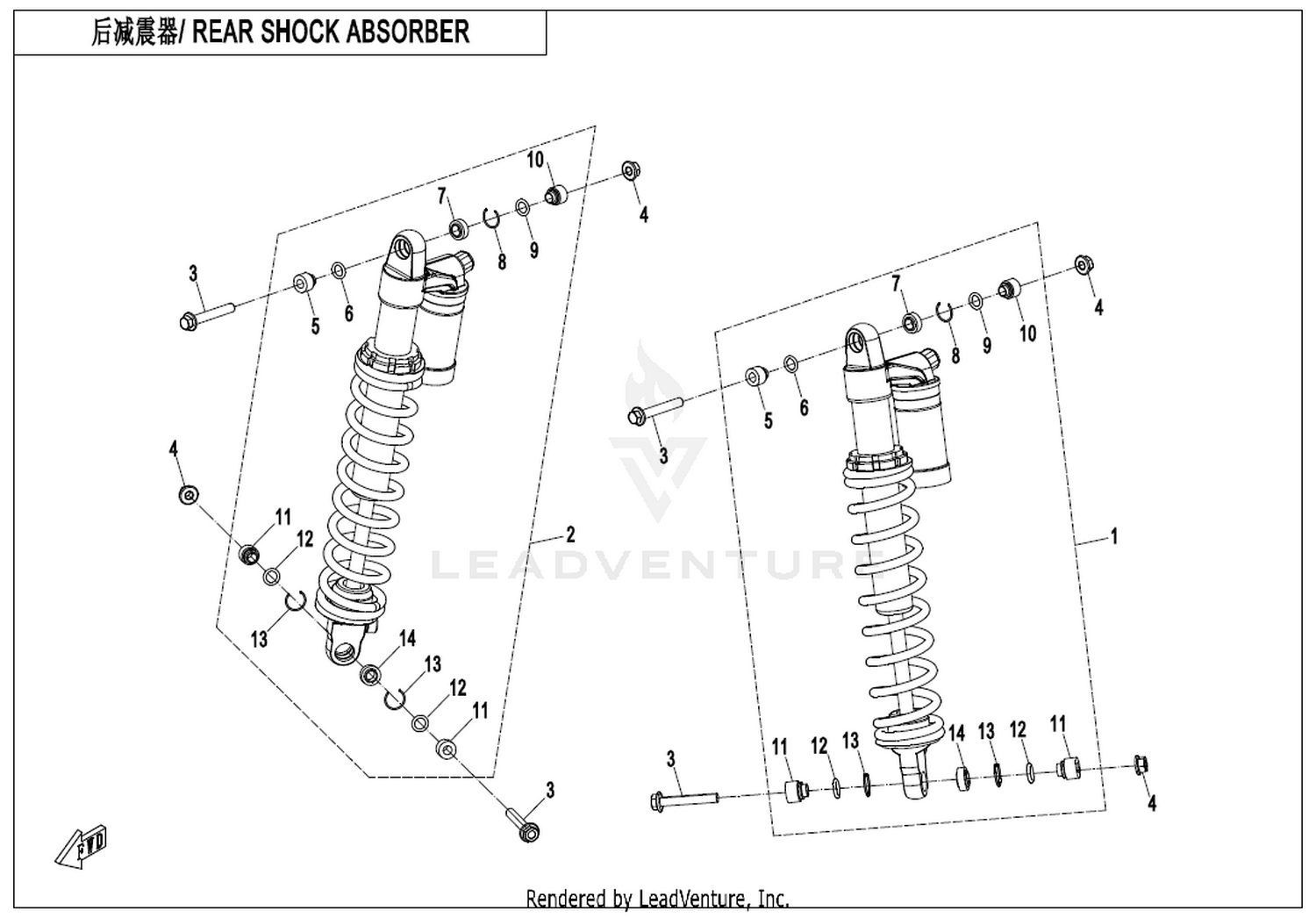

CFORCE 1000 MV 2025 Rear Shock Absorber(Gas ,Yitong) exploded diagram
Rear Shock Absorber(Gas ,Yitong) · 4

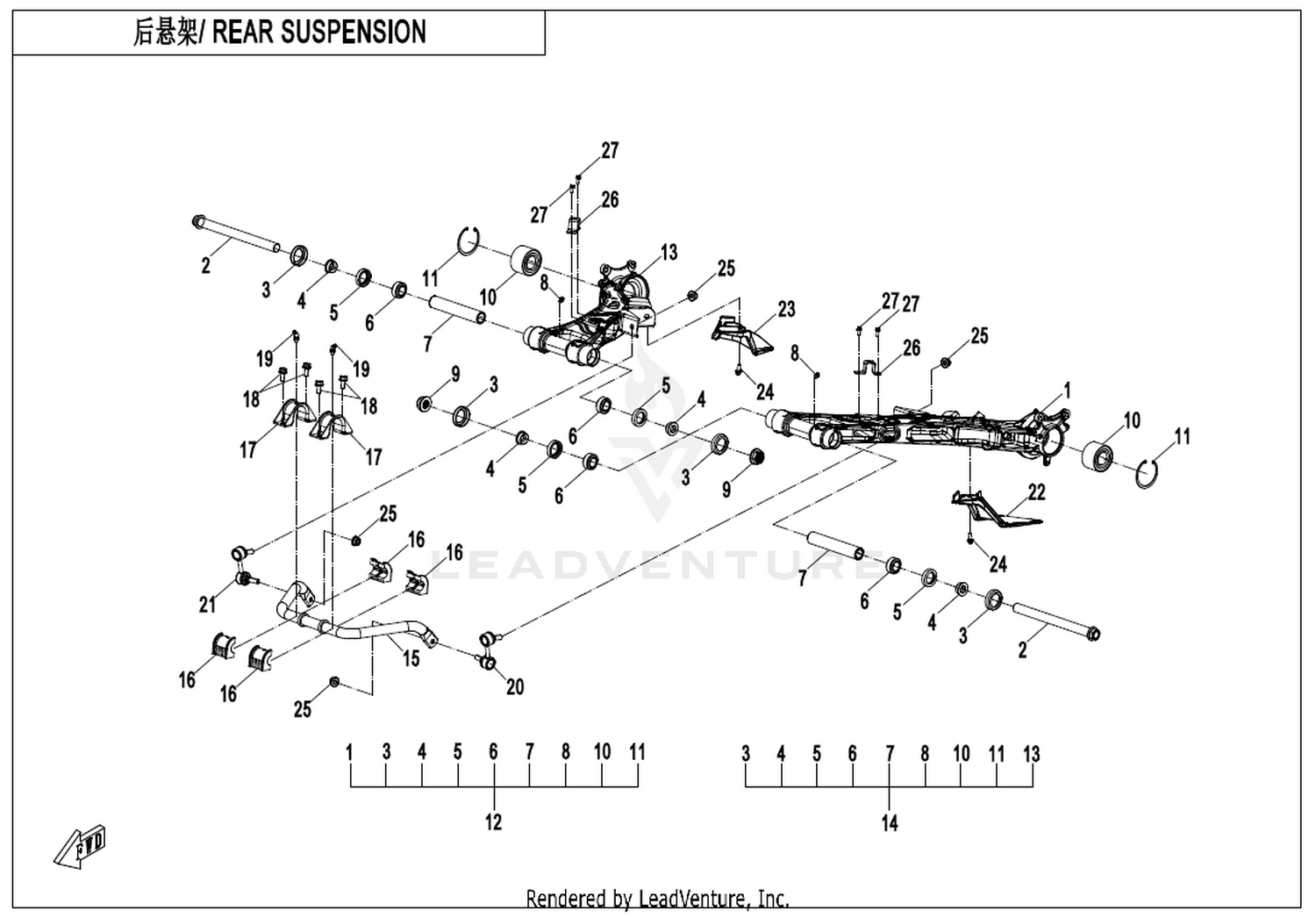

CFORCE 1000 MV 2025 Rear Suspension exploded diagram
Rear Suspension · 4

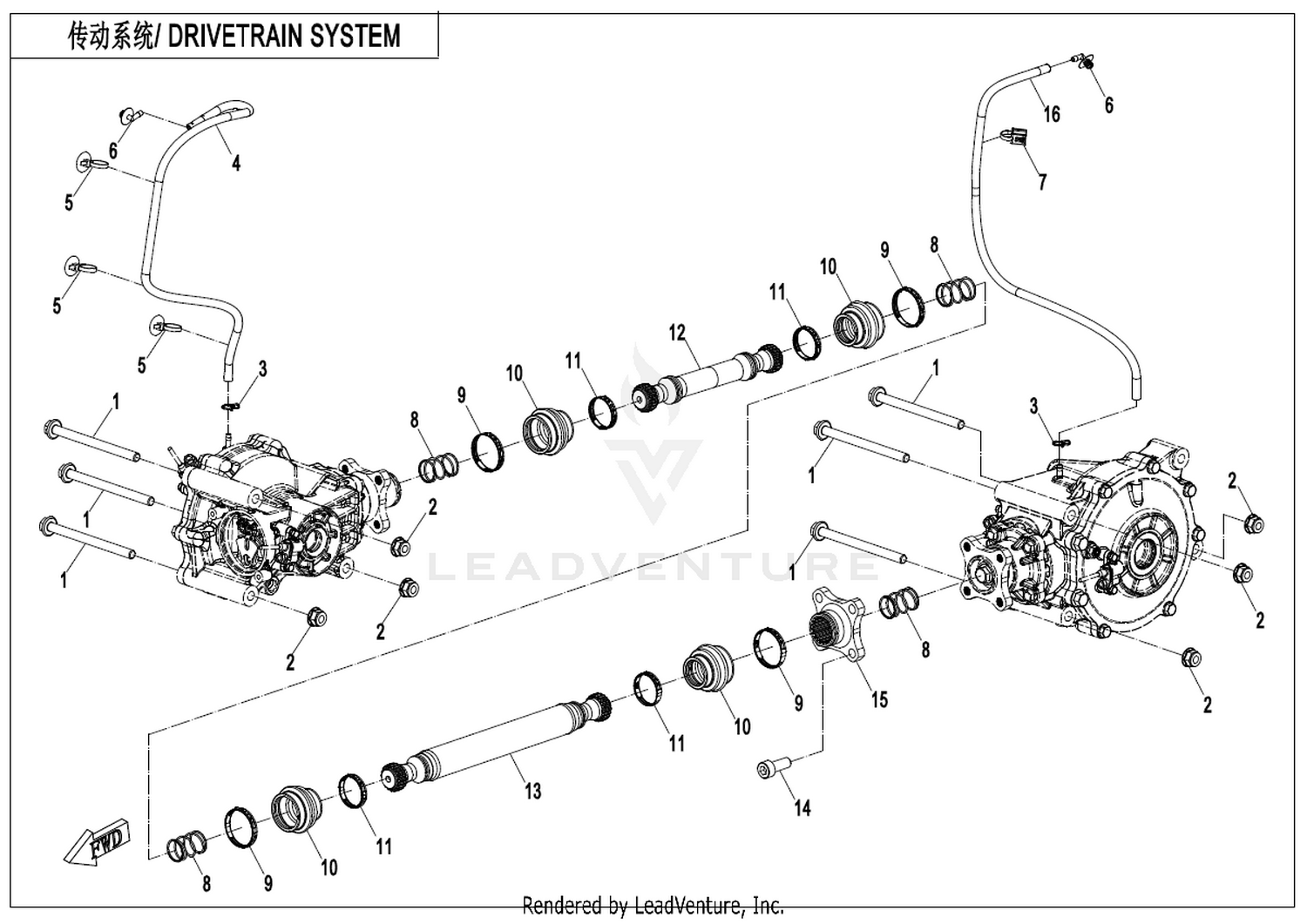

CFORCE 1000 MV 2025 Drivetrain System exploded diagram
Drivetrain System · 3
