CFORCE 850XC 2023Engine parts

UK market250 genuine parts12 diagrams

Subgroups

Crankcase & Crankshaft · 60Cylinder Head & Parts · 29Air Supply System · 2Seals & Gaskets · 90Lubrication System · 6Belt/Chain Drive · 13Engine Hardware · 232

Part numbers

Every genuine engine part fitted to the CFORCE 850XC 2023. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
0800-110008CLAMPAir Filter AssyEnquire
9010-020007A-TYPE SCREW CLAMPAir Filter AssyEnquire
0120-110001CLAMPAir Filter AssyEnquire
30801-01405CIRCLIPS FOR SHAFTBrake System-Lh,ParkingEnquire
0800-024100TIMING CHAINCamshaft Of Cylinder 1 AssyEnquire
0JY0-027001-00003CAMSHAFT, SECOND CYLINDERCamshaft Of Cylinder 2 AssyEnquire

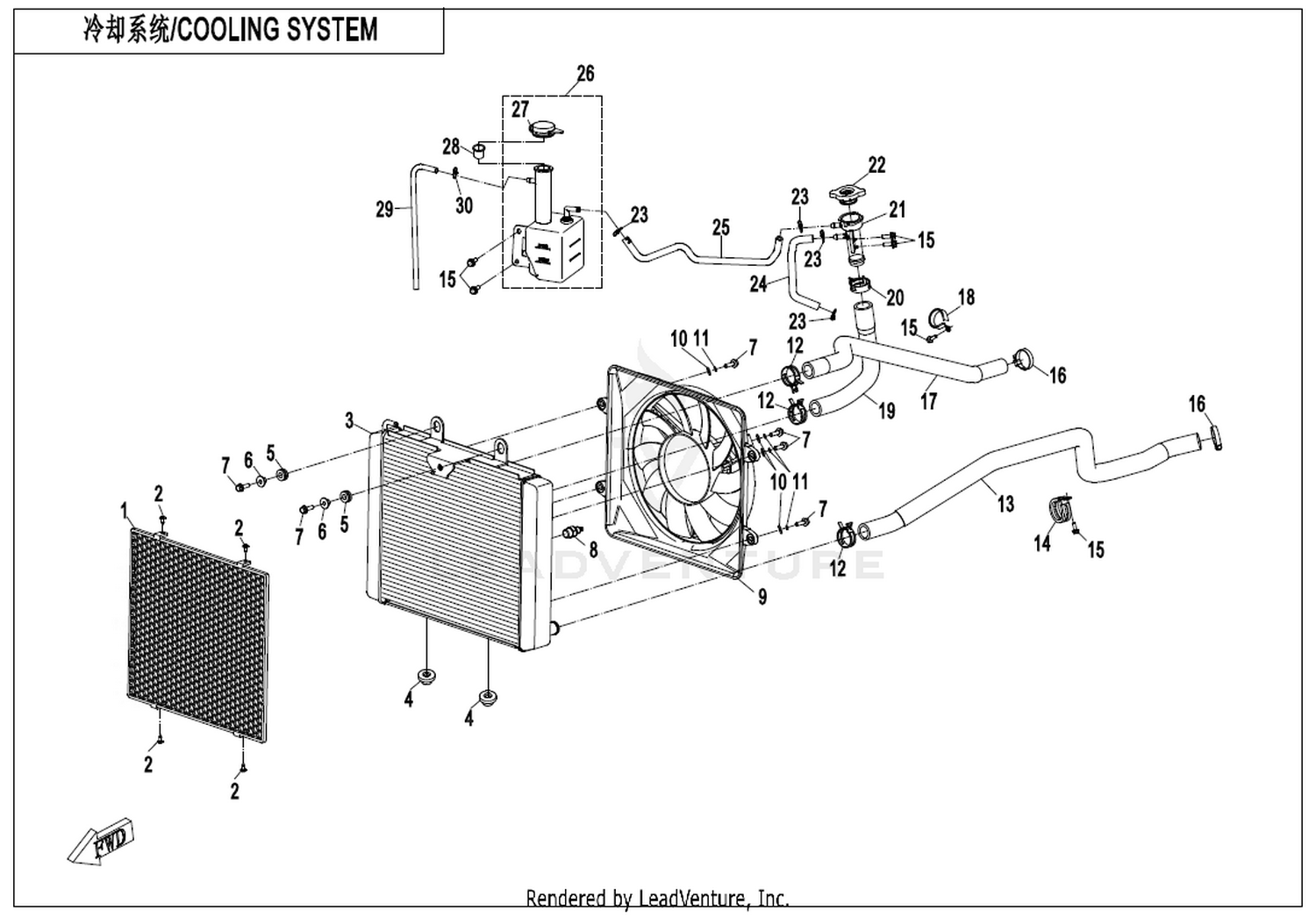

9010-180007CLAMP, WATER HOSECooling SystemEnquire
8010-180024Water Filling Port Cap AssyCooling SystemEnquire
0JWA-041000-10015CRANKSHAFT ASSYCrankshaft & Connecting Rod & Piston AssyEnquire
0JWA-013202FRONT HEAT INSULATORCvt Case AssyEnquire
0800-023100-0002CYLINDER BODY MARK 2Cylinder BodyEnquire
0GSV-013004-3000BOLT 1, CVT COVER Replacing: 0800-021101-1000 - BOLT, CYLINDER HEAD COVERCylinder Head Cover AssyEnquire
0800-022003-00001BOLT, CYLINDER Replacing: 0800-022003 - BOLT, CYLINDERCylinder Head No.1 AssyEnquire

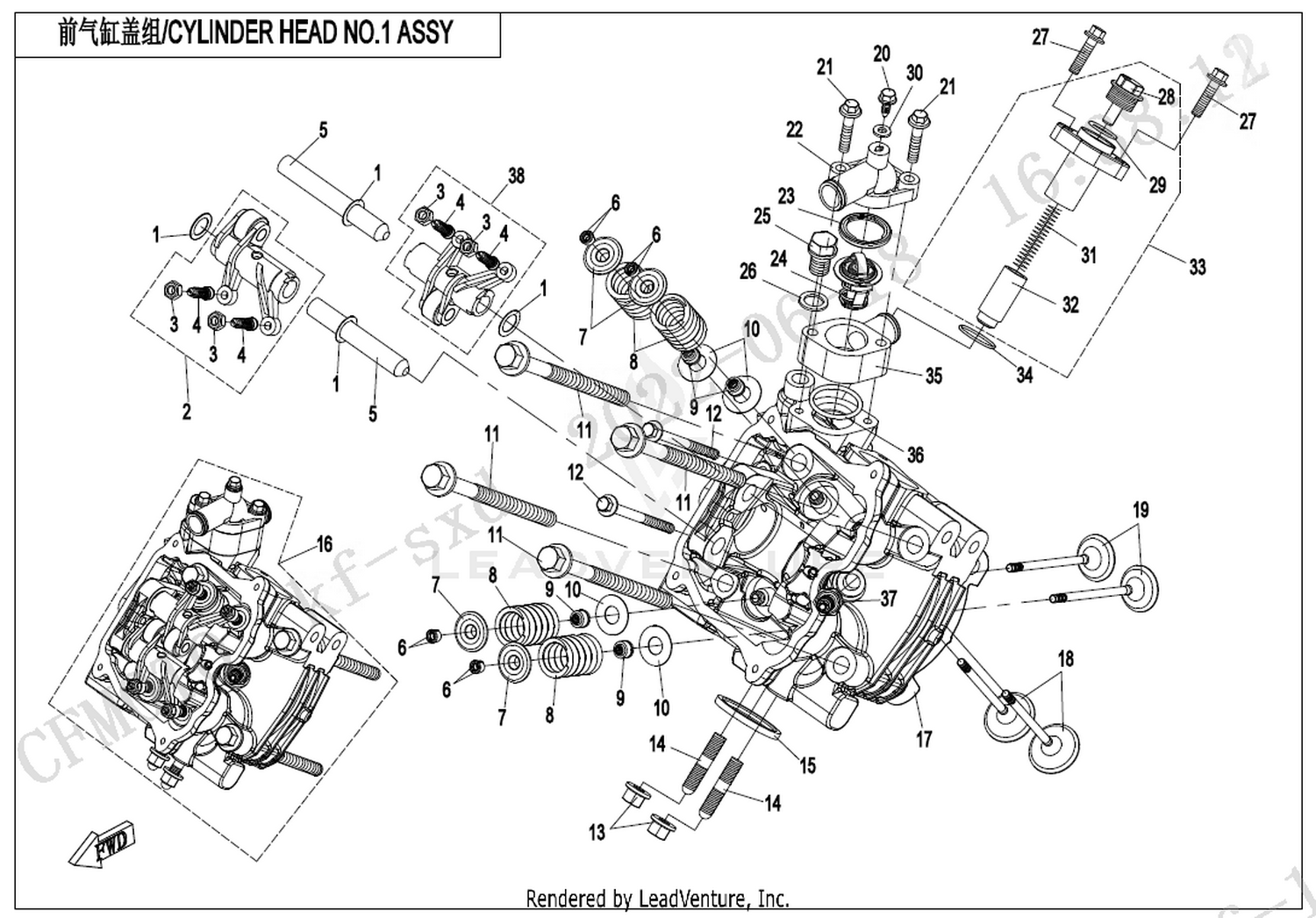

0010-022802SEAL RINGCylinder Head No.1 AssyEnquire
0800-022407O-RING 17X1.45Cylinder Head No.1 AssyEnquire
0800-022012SEAT,THERMOSTATCylinder Head No.1 AssyEnquire

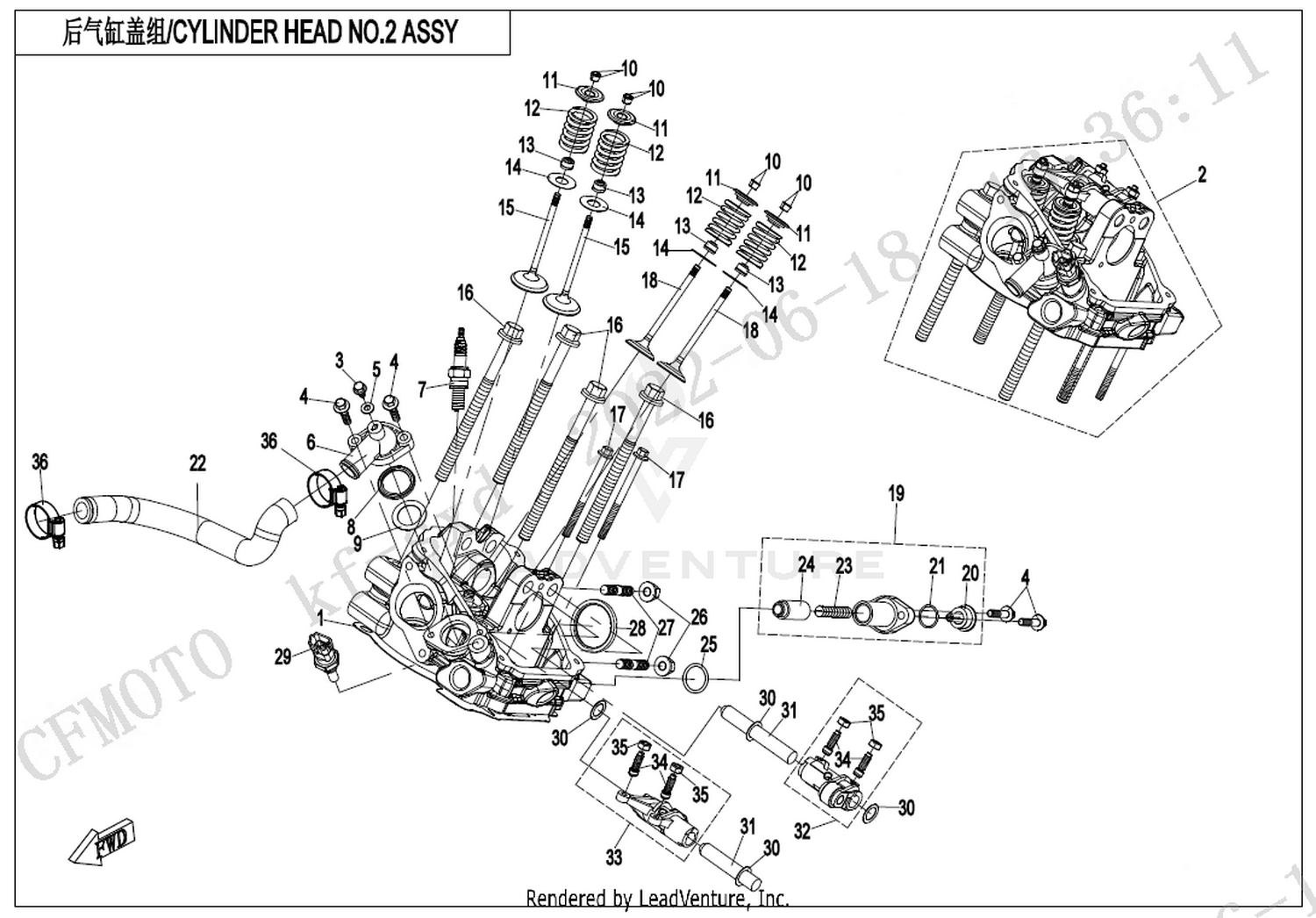

0010-021017-0010BOLT M6x25Cylinder Head No.2 AssyEnquire
0800-022510ADJUST SCREWCylinder Head No.2 AssyEnquire
30105-050030410SCREW M5X30 Replacing: 30105-050030440 - SCREW M5X30Electric System(Lof)Enquire
30006-060035810BOLTElectric System(Na & International) 1Enquire
0JWA-0000A1ENGINE OIL SEAL AND O-RINGEngine Oil Seal & O-RingEnquire

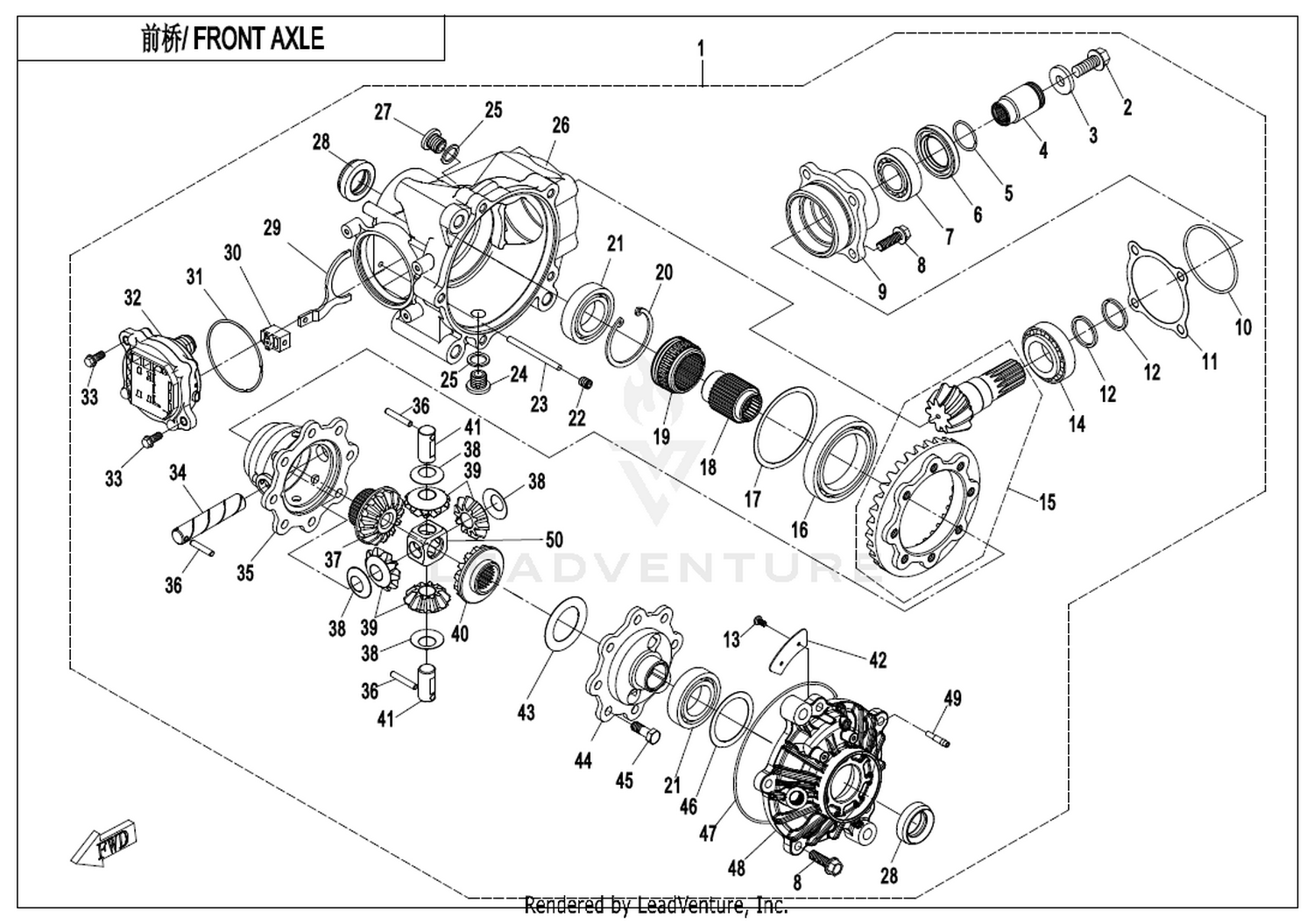

30906-0503000PINFront Axle(Oridinary)Enquire

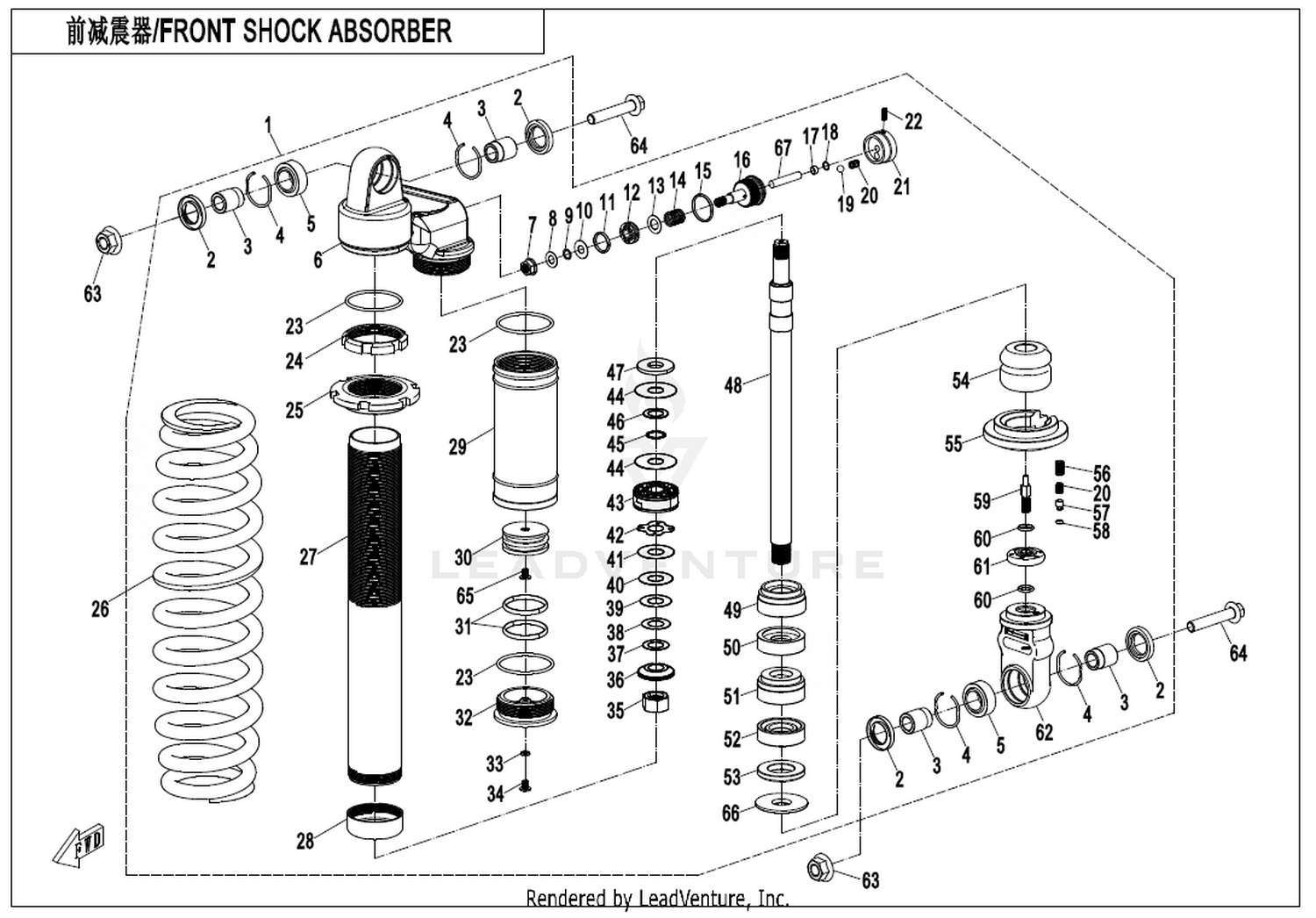

7020-051603-30000CIRCLIPFront Shock Absorber-OilEnquire
30801-03405CIRCLIPS FOR SHAFT 34Front SuspensionEnquire
0010-022020-00002BOLTGear ShiftingEnquire
30118-480160010SELF-TAPPING SCREW ST4.8X16Heat Insulation PlateEnquire
0800-011300-0004OIL FILTER ELEMENT Replacing: 0800-011300-00030 - OIL FILTER, ENGINELeft Crankcase AssyEnquire

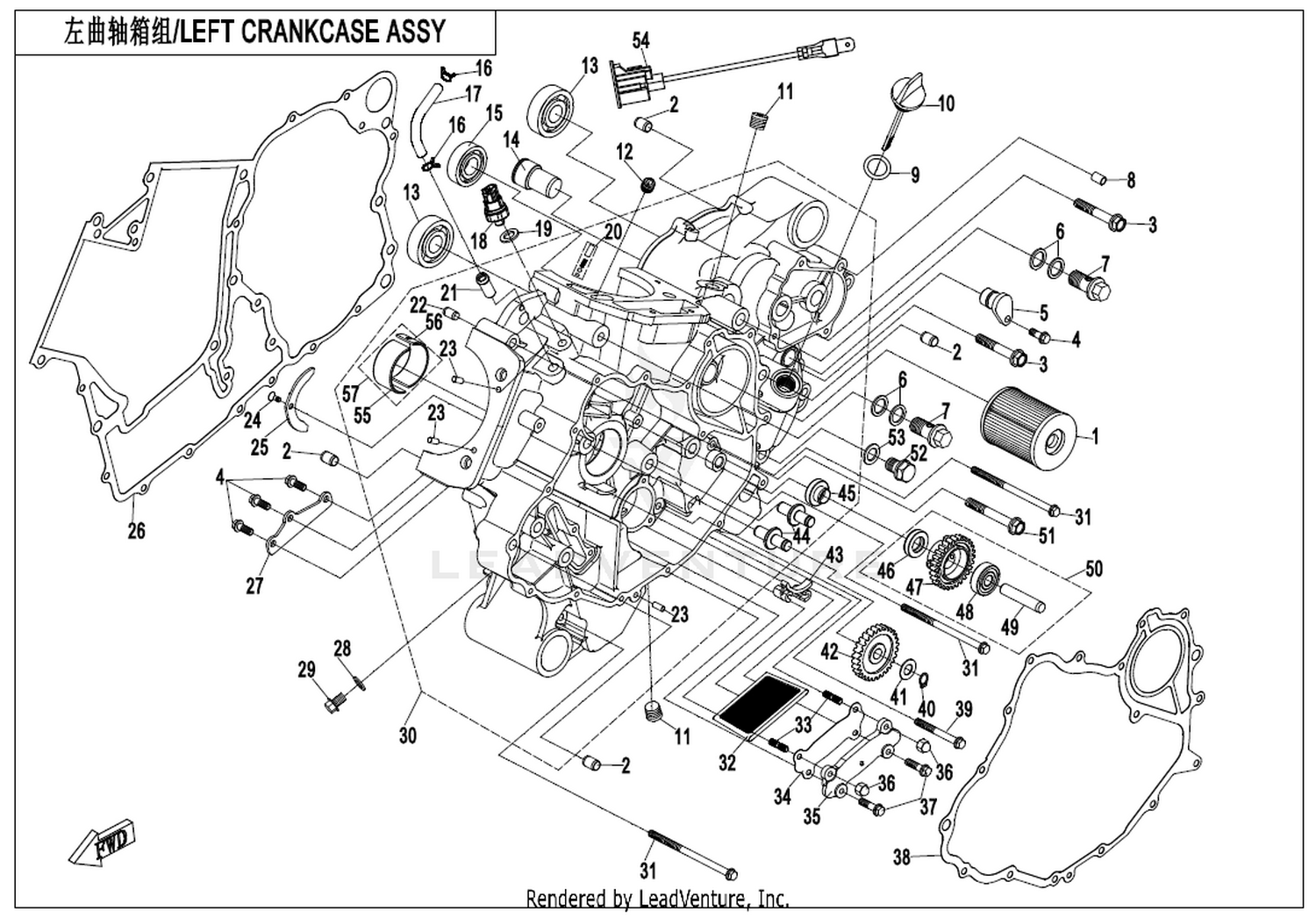

0180-011007-0010BOLT M14X1.5X32Left Crankcase AssyEnquire
30499-01700BEARING 6303Left Crankcase AssyEnquire
30406-00500ROLLER NEEDLE P5X11.8Left Crankcase AssyEnquire
0180-332002-0010BOLT M8X12.5, FLANGELeft Crankcase AssyEnquire
0800-011201GEAR, BREATHERLeft Crankcase AssyEnquire
0800-0111A0-00001PLAIN BEARING KIT, MAIN SHAFT, RED Replacing: 0800-0111A0 - PLAIN BEARING KIT, MAIN SHAFT, REDLeft Crankcase AssyEnquire
0010-011017-0010Bolt M6X60 Galvanized Trivalent ChromiumLeft Crankcase Cover Assy 1Enquire

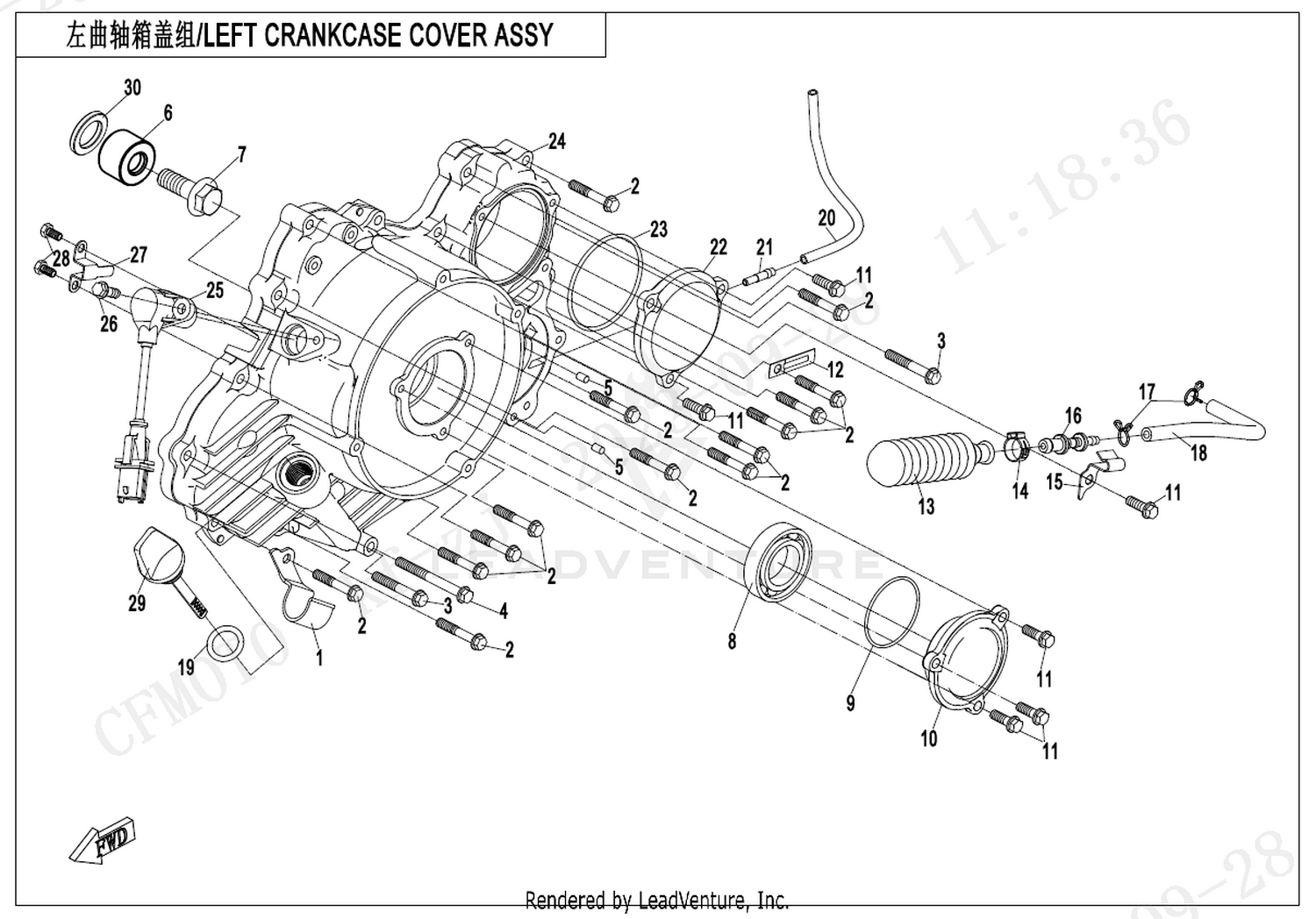

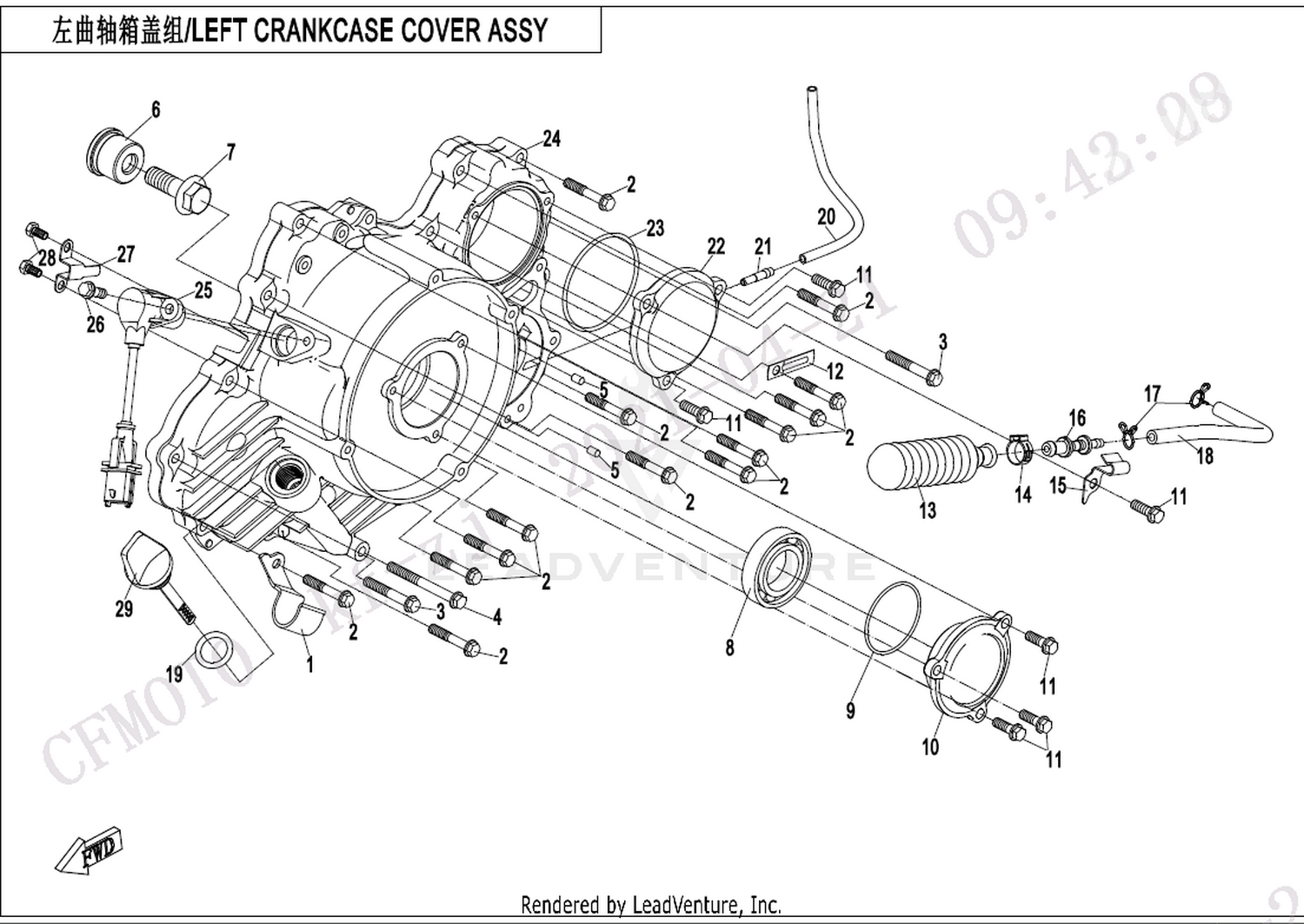

0800-014011-10000PLUGLeft Crankcase Cover Assy 1Enquire
0180-014010WIRE CLAMPLeft Crankcase Cover AssyEnquire
0700-011202O-SEAL RINGOil Cooling SystemEnquire
0800-062204OIL SEAL 35X50X6Rear Axle(On Cammand) 1Enquire
Q830-310006-10000O-RING 55X2.5Rear Axle(On Cammand) 1Enquire
30906-0504000PINRear Axle(On Cammand)Enquire
0180-021008-00001BOLTRear Axle(With Automatic Differential Lock)Enquire
0180-334002O-RING 151X3Rear Axle(With Automatic Differential Lock)Enquire
9060-040310CLAMP ASSYRear PlasticsEnquire
9AWA-061602O-RINGRear Shock Absorber(Gas)Enquire

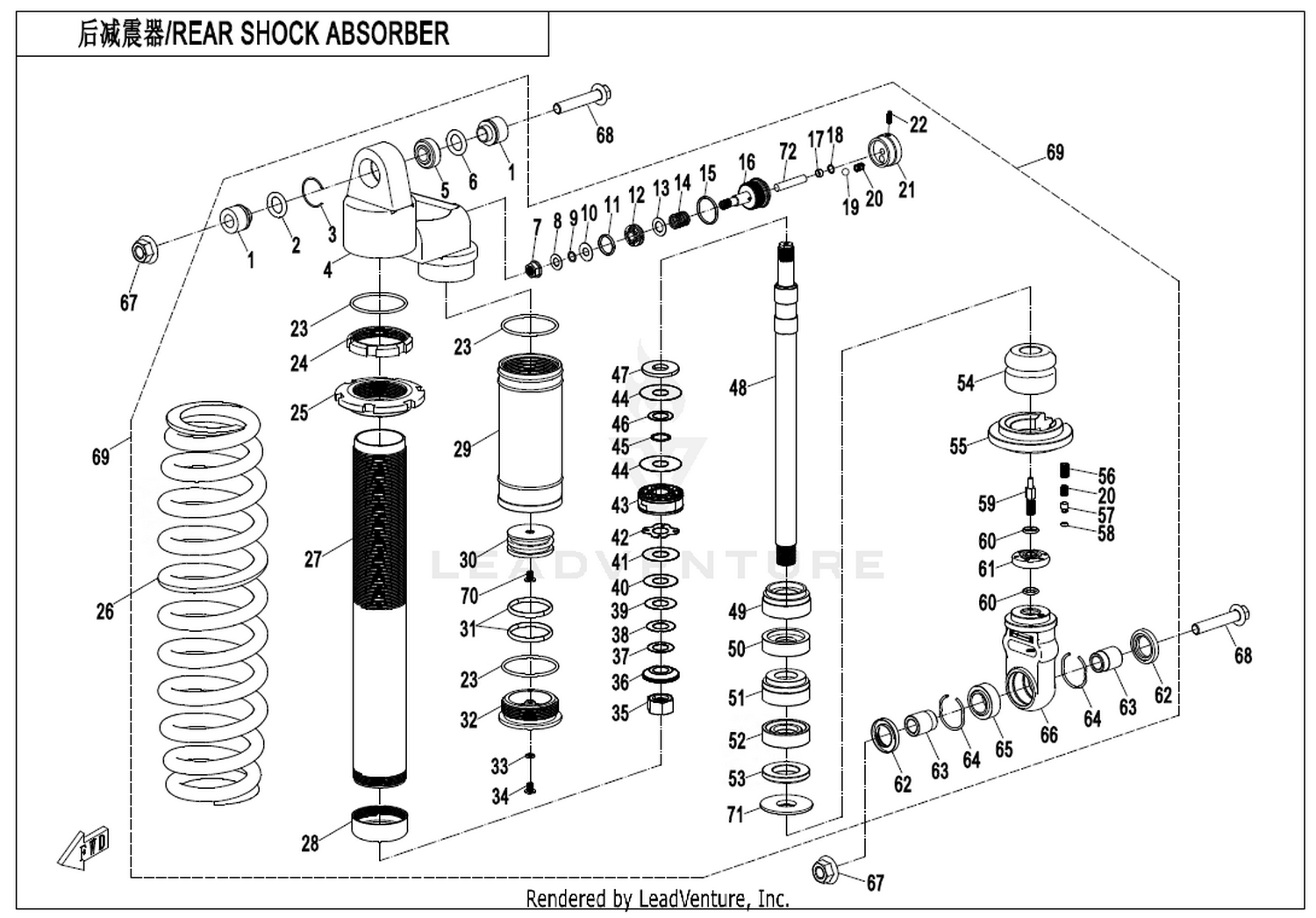

9AWA-061603CIRCLIPRear Shock Absorber(Gas,Russia)Enquire
9AWA-051665O-RING 7Rear Shock Absorber(Gas,Russia)Enquire
9AWA-051658O-RING 4Rear Shock Absorber(Gas,Russia)Enquire
9AWA-060109BEARING, REAR SWINGARMRear Suspension(Casting)Enquire
30800-06005CIRCLIP FOR HOLERear Suspension(Casting)Enquire

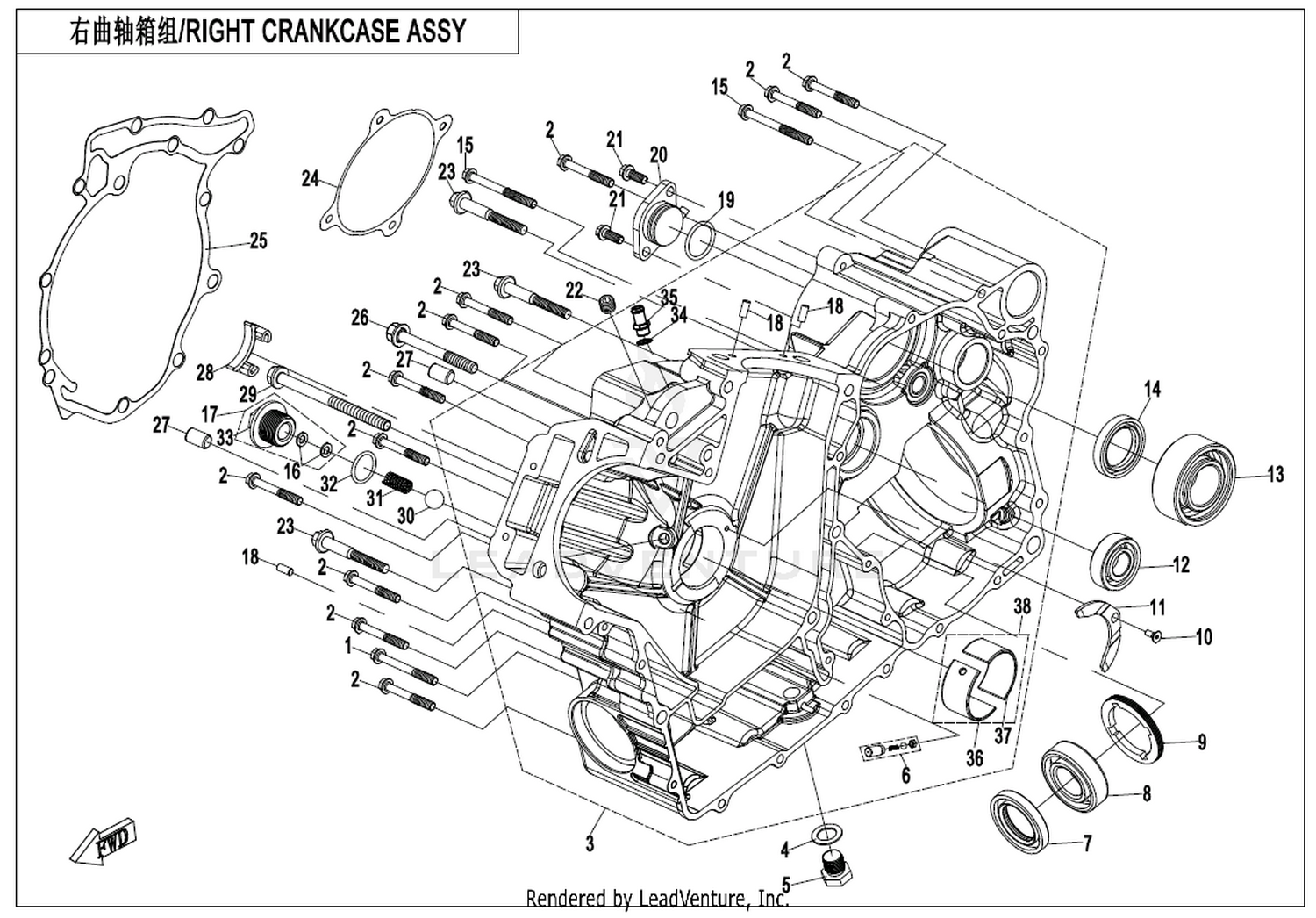

01A0-012010-00001SCREWRight Crankcase AssyEnquire
0010-011008O-RING 15.8X2.4Right Crankcase AssyEnquire
30502-032800NO-RING 32X18Steering System(Eps)Enquire
0180-061007-0050CIRCLIP 25Transmission System(1)Enquire
30601-113010CLAMPAir Filter AssyEnquire
9AWA-044051PLUG, TUBEBottom Plastics 1Enquire
0800-024006TIMING SPROCKETCamshaft Of Cylinder 1 AssyEnquire
0800-024002-00001DOWEL PIN, SPROCKET Replacing: 0800-024002 - DOWEL PIN, SPROCKETCamshaft Of Cylinder 2 AssyEnquire
0JWA-041000-10025CRANKSHAFT ASSYCrankshaft & Connecting Rod & Piston AssyEnquire
9010-000105A-TYPE SCREW CLAMP 78-101Cvt Air PipeEnquire
9GQ0-000204PRE FILTERCvt Air PipeEnquire
0JY0-013002SEAL RING,CVT CASE COVERCvt Case AssyEnquire
0JWA-013203REAR HEAT INSULATORCvt Case AssyEnquire
0800-023004GUIDE, TENSIONERCylinder BodyEnquire
0800-023002-00001GASKET, CYLINDERCylinder BodyEnquire
0800-022009-00001BOLT 6X80Cylinder Head No.1 AssyEnquire
0800-022700THERMOSTATCylinder Head No.1 AssyEnquire
30502-028000NO-RING 28X265Cylinder Head No.1 AssyEnquire
0800-026200WATER TEMPERATURE SENSORCylinder Head No.2 AssyEnquire
30601-108010CLAMPDrivetrain SystemEnquire
Q830-310012-10000O-RING 67.5X2Front Axle(Oridinary)Enquire
7020-051610-30000BEARING COMPFront Shock Absorber-OilEnquire
0010-023010-0010BOLT M6x20Fuel Injection System-For Fuel Vaporization SystemEnquire
7020-120006CLAMP D16.6AFuel TankEnquire
30601-111010CLAMPFuel TankEnquire
30601-110010CLAMPFuel Tank(International & Lof)Enquire
0120-110003CLAMP 52Intake Manifold AssyEnquire
0010-021005DOWEL PINLeft Crankcase AssyEnquire
0010-080008DOWEL PINLeft Crankcase AssyEnquire
30400-01706BEARING 6303C3 NSKLeft Crankcase AssyEnquire
30122-040010850SCREW M4X10Left Crankcase AssyEnquire
0JWA-011100-20001LH CRANKCASE ASSY Replacing: 0JWA-011100-20000 - LH CRANKCASE ASSYLeft Crankcase AssyEnquire
0800-011004IDLE GEAR, BREATHERLeft Crankcase AssyEnquire
30400-01003BEARING 6200-RS/P6Left Crankcase AssyEnquire
0800-0111B0-00001PLAIN BEARING KIT, MAIN SHAFT, BLUE Replacing: 0800-0111B0 - PLAIN BEARING KIT, MAIN SHAFT, BLUELeft Crankcase AssyEnquire
0800-014003O-RING 63X2.5Left Crankcase Cover Assy 1Enquire
0JWA-014007CLIP,WATER HOSELeft Crankcase Cover AssyEnquire
0110-013030O-RINGLeft Crankcase Cover AssyEnquire
30110-480160010SELF-TAPPING SCREWLights(Without Turn Light)Enquire
30603-125020Clamp D25Oil Cooling SystemEnquire
C3H0-073002CLAMPOil Cooling SystemEnquire
30406-00402ROLLER NEEDLE P4x21.8Oil Pump AssyEnquire
30406-00400ROLLER PINOil Pump AssyEnquire
0800-062205O-RINGRear Axle(On Cammand)Enquire
30105-040008410SCREW M4X8Rear Axle(With Automatic Differential Lock)Enquire
30903-0162010COTTER PINRear PlasticsEnquire
9AWA-061610BEARING COMPRear Shock Absorber(Gas)Enquire
9AWA-051653LOCKING SCREWRear Shock Absorber(Gas,Russia)Enquire
9AWA-051675LOCKING SCREWRear Shock Absorber(Gas,Russia)Enquire
9AWA-051639OIL SEALRear Shock Absorber(Gas,Russia)Enquire
9AWA-051646O-RING 1Rear Shock Absorber(Gas,Russia)Enquire
9AWA-060106OIL SEAL 24X38X8Rear Suspension(Casting)Enquire
30400-01704BEARINGRight Crankcase AssyEnquire
0GR0-0140A0SCREW PLUG,RELIEF VALVE ASSYRight Crankcase AssyEnquire
0130-011109-0010BOLT M8X60Right Crankcase AssyEnquire
30903-0161610COTTER PIN 1.6X16Seat(Black)Enquire
30401-03000NEEDLE BEARING NK30/20Starting SystemEnquire
7020-100600BEARING, OUTER SPHERICAL 205Steering SystemEnquire
9010-400102-10000COTTER PIN Replacing: 9010-400102 - COTTER PINTowbar(Pin Connection)Enquire
30801-02905CIRCLIPS FOR SHAFT 29Transmission System(1)Enquire

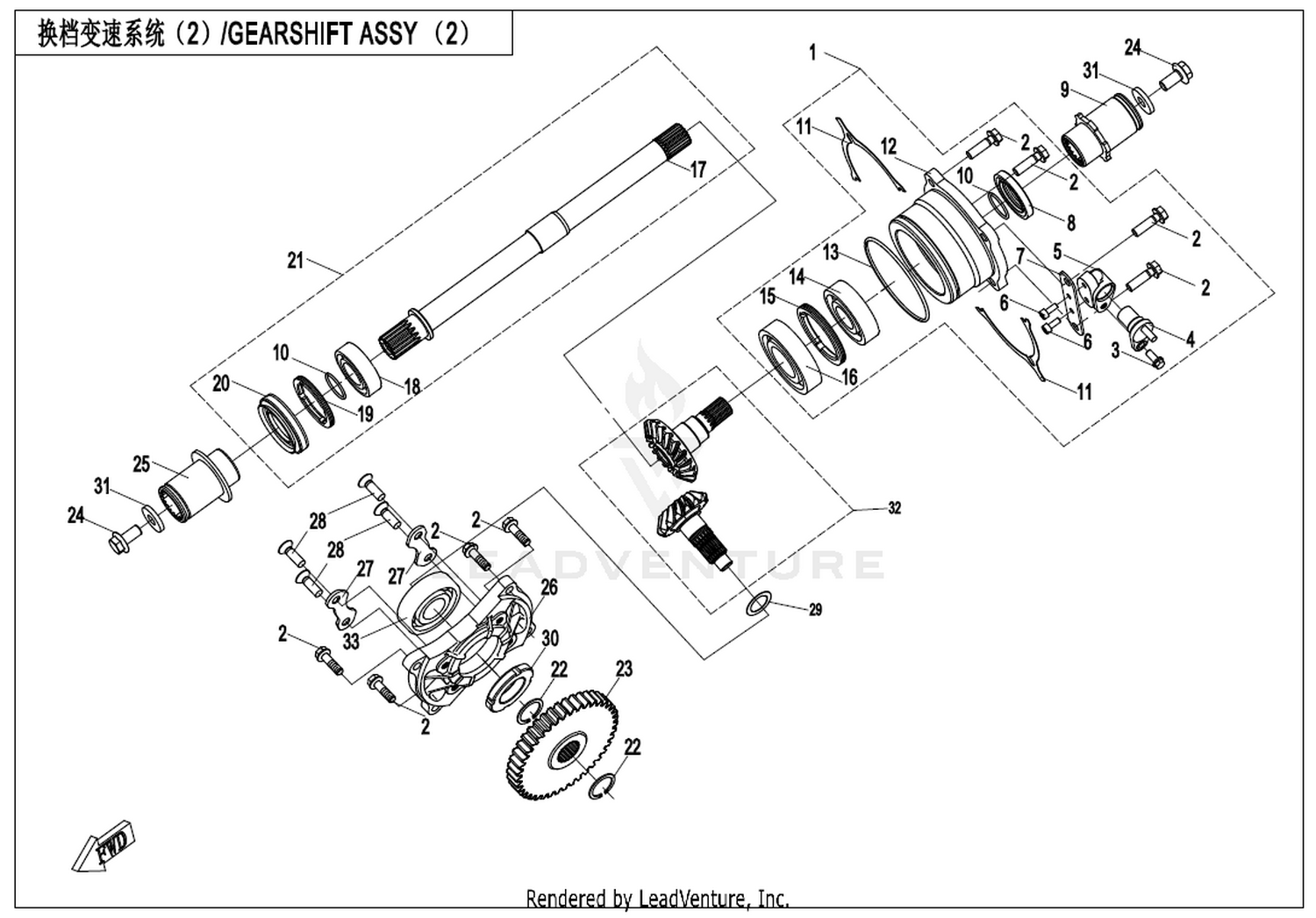

30400-03500BEARING 6207C3Transmission System(2)Enquire
0180-062104-0010LIMITATOR, BEARINGTransmission System(2)Enquire
30801-01205CIRCLIPS FOR SHAFTTransmission System(3)Enquire
30408-01000BEARINGWater Pump AssyEnquire
A000-180006CLAMP B30Cooling SystemEnquire
9AWA-180020CLIP,WATER HOSECooling SystemEnquire
0180-040007WOODRUFF KEYCrankshaft & Connecting Rod & Piston AssyEnquire
0800-042004BOLT, CONNECTING RODCrankshaft & Connecting Rod & Piston AssyEnquire
0JWA-013205INSULATED SPONGE (2)Cvt Case AssyEnquire
0800-023001-00002SCREW, TENSIONER PLATE Replacing: 0800-023001 - SCREW, TENSIONER PLATE NLA USE 0800-023001-00002Cylinder BodyEnquire
0800-021002-00001SEAL RING, CYLINDER HEAD COVERCylinder Head Cover AssyEnquire
0800-022015-00001SCREW PLUG M12X1.5 Replacing: 0800-022015 - SCREW PLUG M12X1.5Cylinder Head No.1 AssyEnquire
0800-022800SPARK PLUG DCPR8E (NGK)Cylinder Head No.1 AssyEnquire
0800-022013-10000THERMOSTAT CAP Replacing: 0800-022013 - THERMOSTAT CAPCylinder Head No.2 AssyEnquire
0800-022410PLUNGER, CHAIN TENSIONERCylinder Head No.2 AssyEnquire
30132-480130010SELF-TAPPING SCREWElectric System(Lof)Enquire
30800-05505CIRCLIP D55 BLACKFront Axle(Oridinary)Enquire
Q890-314000-10000FRONT GEAR CASE MOTOR ASSY GRAY PLUGFront Axle(Oridinary)Enquire
9010-270203-00001WIRE CIRCLIP Replacing: 9010-270203 - WIRE CIRCLIPFront Cv ShaftEnquire
30110-421130010SELF-TAPPING SCREWFront PlasticsEnquire
9CR6-120300CAP, FUEL TANKFuel TankEnquire
30601-112010CLAMPFuel Vaporization SystemEnquire
6NQ#-000206-6001INNER HEX SCREW M6x16HandlebarEnquire
A000-040703INNER HEX SCREWHandlebarEnquire
0800-025004JOINT PIPE, MANIFOLDIntake Manifold AssyEnquire
0040-012006-0010BOLT M8X50 Replacing: 0040-012006-0030 - BOLT M8X50Left Crankcase AssyEnquire
0030-011006-0010BOLT M6X105Left Crankcase AssyEnquire
0800-011102-00021PLAIN BEARING 1, BLUE Replacing: 0800-011102-0002 - PLAIN BEARING 1 BLUE THICKLeft Crankcase AssyEnquire
30400-02800BEARINGLeft Crankcase Cover AssyEnquire
6070-120400CLAMP(Φ14.5)Left Crankcase Cover AssyEnquire
30105-050012410SCREWLights(With Turn Light)Enquire
0010-030002-00001BOLTOil Pump AssyEnquire
9AWA-051669O-RING 8Rear Shock Absorber(Gas,Russia)Enquire
9AWA-051656O-RING 3Rear Shock Absorber(Gas,Russia)Enquire
9AWA-051661O-RING 5Rear Shock Absorber(Gas,Russia)Enquire
0010-021018-0010BOLT M6x55Right Crankcase AssyEnquire
0010-011002OIL SEALRight Crankcase AssyEnquire
30400-01705BEARING 6203Right Crankcase AssyEnquire
30401-03001BEARINGStarting SystemEnquire
30102-080045810SCREWSteering System 1Enquire
30124-080025810SCREW M8X25Transmission System(2)Enquire
0110-080005Oil Seal 10X20X5Water Pump AssyEnquire
0010-021019-0010BOLT M6x12Camshaft Of Cylinder 1 AssyEnquire
30110-481130010SELF-TAPPING SCREWCooling SystemEnquire
0800-040006-00012CRANKSHAFT CONNECTING ROD, PLAIN BEARING, RED Replacing: 0800-040006-0001 - PLAIN BEARING, CONNECTING ROD RED THINCrankshaft & Connecting Rod & Piston AssyEnquire
0800-040005CIRCLIP, PISTON PINCrankshaft & Connecting Rod & Piston AssyEnquire
30601-117010CLAMPCvt Air PipeEnquire
0GR0-052004CIRCLIPCvt Assy(16G Weight Roller)Enquire
0JY0-013201-00003BOLT, CVT CASE COVER Replacing: 0JY0-013201 - BOLT,CVT CASE COVER NLA USE 0JY0-013201-00003Cvt Case AssyEnquire
0JWA-013204INSULATED SPONGE (1)Cvt Case AssyEnquire
0800-021001CYLINDER HEAD COVERCylinder Head Cover AssyEnquire
0180-022003-00001STUDCylinder Head No.1 AssyEnquire
0800-022600-20000ROCKER ARM ASSY, AIR EXHAUSTCylinder Head No.1 AssyEnquire
0800-022500-20000ROCKER ARM ASSY, AIR INTAKECylinder Head No.1 AssyEnquire
0800-022400-10000TENSIONER Replacing: 0800-022400 - TENSIONERCylinder Head No.2 AssyEnquire
0800-022017SEAL RING, TENSIONERCylinder Head No.2 AssyEnquire
9CR6-300202BIG CLAMPDrivetrain SystemEnquire
9GQ0-290104BIG CLAMPDrivetrain SystemEnquire
9GQ0-050710BEARING, HUB Replacing: 30499-03080 - BEARING HUB DAC3055WFront SuspensionEnquire
080V-025002-1000SEAL RING, MANIFOLD Replacing: 0800-025002 - SEAL RING, MANIFOLDIntake Manifold AssyEnquire
0800-025003AUXILIARY AIR INLET MANIFOLDIntake Manifold AssyEnquire
0JWA-011009OIL STRAINERLeft Crankcase AssyEnquire
0JWA-011004-30000GASKET, LEFT CRANKCASE GASKET Replacing: 0JWA-011004 - GASKET,LEFT CRANKCASE COVERLeft Crankcase AssyEnquire
0800-011200BREATHER ASSYLeft Crankcase AssyEnquire
0GRA-014003O-RING 48X2.5Left Crankcase Cover AssyEnquire
30102-080020810SCREWMagneto AssyEnquire
30110-420160010SELF-TAPPING SCREWMiddle Plastics(Russian)Enquire
9030-000109SCREW CLAMP, A-TYPE, 70~90Muffler(Na & International)Enquire
30801-01005Circlips For Shaft 10Oil Pump AssyEnquire
30130-080010810SCREWRear Axle(On Cammand) 1Enquire
5BWB-280302CIRCLIPRear Cv ShaftEnquire
9AWA-061604O-RINGRear Shock Absorber(Gas)Enquire
9AWA-051655CIRCLIPRear Shock Absorber(Gas,Russia)Enquire
9AWA-051651O-RING 2Rear Shock Absorber(Gas,Russia)Enquire
30400-02501BEARINGRight Crankcase AssyEnquire
30499-03000BEARING 5206Right Crankcase AssyEnquire
0180-023002O-SEAL RINGRight Crankcase AssyEnquire
30121-100045170SCREW M10X45Seat(Black)Enquire
30102-080050810INNER HEX SCREW M8X50Steering System 1Enquire
30504-065800NO-RINGSteering System(Eps)Enquire
6KM#-040702-8000SCREWTowing WinchEnquire
0800-061007CIRCLIP 29Transmission System(1)Enquire
30102-050012810SCREWTransmission System(2)Enquire
0180-062205O-RING 88X2.5Transmission System(2)Enquire
A000-100002CLUTCH CABLE CLIPBrake System-Lh,ParkingEnquire
0800-024004-10000HOLDING STRIP, CAMSHAFTCamshaft Of Cylinder 1 AssyEnquire
0800-024003-00002BOLT, TIMING SPROCKET Replacing: 0800-024003 - BOLT, TIMING CHAINCamshaft Of Cylinder 2 AssyEnquire
9AWA-180030WATER HOSE CLIP 1Cooling SystemEnquire
7000-180007-00001STEEL BAND CLAMP 34Cooling SystemEnquire
0JWA-041000-10014CRANKSHAFT Replacing: 0JWA-041000-10012 - CRANKSHAFT, MARK ACrankshaft & Connecting Rod & Piston AssyEnquire
0800-040006-00022CRANKSHAFT CONNECTING ROD, PLAIN BEARING, BLACK Replacing: 0800-040006-0002 - PLAIN BEARING, CONNECTING ROD BLACK@MIDDLECrankshaft & Connecting Rod & Piston AssyEnquire
0JY0-013103OIL SEAL 32X55X10Cvt Case AssyEnquire
0JY0-013102-00011PLAIN BEARING, CVT (RED) Replacing: 0JY0-013102-00010 - PLAIN BEARING, CVT REDCvt Case AssyEnquire
0800-022402SCREW PLUG, TENSIONERCylinder Head No.2 AssyEnquire
0180-311001OIL SEAL 24X38X8Front Axle(Oridinary)Enquire
30110-420095010SELF-TAPPING SCREWFront Plastics 1Enquire
0130-011400PLUG, SEALLeft Crankcase AssyEnquire
0800-011006-00001SCREW PLUGLeft Crankcase AssyEnquire
30017-060022110BOLTLeft Crankcase AssyEnquire
0800-011105SEAT, BREATHERLeft Crankcase AssyEnquire
0800-011103-00011PLAIN BEARING 2, REDLeft Crankcase AssyEnquire
30006-103020810BOLT M10X20 Replacing: 30006-103020840 - BOLT M10X20Oil Cooling SystemEnquire
9AWA-051662O-RING 6Rear Shock Absorber(Gas,Russia)Enquire
0JWA-012100-20004RH CRANKCASE ASSY Replacing: 0JWA-012100-20001 - RH CRANKCASE ASSYRight Crankcase AssyEnquire
0JWA-012004MIDDLE BEARING RETAINER, FRONT OUTPUT SHAFTRight Crankcase AssyEnquire
0800-012200-20000GEAR SENSOR, KAIDI PLUGRight Crankcase AssyEnquire
0700-012003-00002BOLTRight Crankcase AssyEnquire
0180-332004O-RING 19X2.5Right Crankcase AssyEnquire
0800-011103-00021PLAIN BEARING 2, BLUERight Crankcase AssyEnquire
9DQV-150820-4200EPS MOTOR Replacing: 9CR6-103300-30000 - EPS DRIVER - ROUNDED PLUGSteering System(Eps)Enquire
0180-060008BEARING RETAINER, FRONT OUTPUT SHAFTTransmission System(2)Enquire
30601-115020CLAMP D15 Replacing: 30601-115010 - CLAMP D15Air Filter AssyEnquire
0JY0-024001-00003CAMSHAFT, FIRST CYLINDER Replacing: 0JY0-024001 - CAMSHAFT, FRONT CYLINDERCamshaft Of Cylinder 1 AssyEnquire
8010-180023CAP, RESERVOIR TANKCooling SystemEnquire
0JWA-041000-10024CRANKSHAFTCrankshaft & Connecting Rod & Piston AssyEnquire
0800-040006-00032CRANKSHAFT CONNECTING ROD, PLAIN BEARING, BLUE Replacing: 0800-040006-0003 - PLAIN BEARING, CONNECTING ROD BLUE THICKCrankshaft & Connecting Rod & Piston AssyEnquire
0GR0-052006SCREWCvt Assy(16G Weight Roller)Enquire
0JY0-013102-00021PLAIN BEARING, CVT (BLUE)Cvt Case AssyEnquire
0800-023100-0001CYLINDER BODY MARK 1Cylinder BodyEnquire
0800-022000-30000CYLINDER HEAD 1, SUB ASSY (COMPLETE)Cylinder Head No.1 AssyEnquire
30102-102025810SCREWDrivetrain SystemEnquire
Q830-310011O-RING 130X2Front Axle(Oridinary)Enquire
9010-050800-20000LOWER BALL PIN ASSY Replacing: 9010-050800-1000 - LOWER BALL PIN ASSYFront SuspensionEnquire
0130-011114-00001BOLTIntake Manifold AssyEnquire
0800-011013-00001RESTRICTION PLUGLeft Crankcase AssyEnquire
30601-114010CLAMP D14Left Crankcase AssyEnquire
0700-022018SOLID PIN 8x14Left Crankcase AssyEnquire
0800-011203-10000OIL SEALLeft Crankcase AssyEnquire
0180-011500MAGNETIC DRAIN BOLTLeft Crankcase AssyEnquire
30502-017000FO-RINGOil Cooling SystemEnquire
0JYA-023001-00001HEX FLANGE BOLT M6x6Oil Cooling SystemEnquire
Q890-314000MOTOR ASSY, FRONT GEAR CASE (BLACK PLUG)Rear Axle(On Cammand)Enquire
30411-03081HUB BEARING Replacing: 30411-03080 - HUB BEARINGRear Suspension(Casting) 1Enquire
0GR0-014003SCREW PLUG ,DECOMPRESSORRight Crankcase AssyEnquire
9AWA-151000-30000EPS CONTROLLER ASSY - ROUNDED PLUGSteering System(Eps)Enquire
30402-02500NEEDLE BEARING, K25X29X10Transmission System(1)Enquire
30402-02402NEEDLE BEARING, K24X29X13Transmission System(1)Enquire
30400-02506BEARING 6305C3 NSKTransmission System(2)Enquire
0110-041007BEARING 28X68X18 Replacing: 30499-02800 - BEARINGTransmission System(2)Enquire
0180-065002OIL SEAL SD15X25X5Transmission System(3)Enquire
0180-064002-00001LOCK SCREW T25Transmission System(3)Enquire

Exploded diagrams — Engine

CFORCE 850XC 2023 Left Crankcase Assy exploded diagram
Left Crankcase Assy · 37
CFORCE 850XC 2023 Right Crankcase Assy exploded diagram
Right Crankcase Assy · 25
CFORCE 850XC 2023 Cylinder Head No.1 Assy exploded diagram
Cylinder Head No.1 Assy · 20
CFORCE 850XC 2023 Rear Shock Absorber(Gas,Russia) exploded diagram
Rear Shock Absorber(Gas,Russia) · 18
CFORCE 850XC 2023 Cylinder Head No.2 Assy exploded diagram
Cylinder Head No.2 Assy · 17
CFORCE 850XC 2023 Front Shock Absorber(Gas,Russia) exploded diagram
Front Shock Absorber(Gas,Russia) · 14
CFORCE 850XC 2023 Cvt Case Assy exploded diagram
Cvt Case Assy · 12
CFORCE 850XC 2023 Front Axle(Oridinary) exploded diagram
Front Axle(Oridinary) · 12
CFORCE 850XC 2023 Transmission System(2) exploded diagram
Transmission System(2) · 12
CFORCE 850XC 2023 Left Crankcase Cover Assy 1 exploded diagram
Left Crankcase Cover Assy 1 · 11
CFORCE 850XC 2023 Left Crankcase Cover Assy exploded diagram
Left Crankcase Cover Assy · 11
CFORCE 850XC 2023 Cooling System exploded diagram
Cooling System · 10

Browse the catalogue interactively

Open Engine in the interactive CFORCE 850XC 2023 catalogue to drill into diagrams, check availability and add parts to your cart.

Other assembly groups on this vehicle

Body · 567Gearbox · 359Electrical System · 182Suspension · 132Wheels & Tyres · 125Brake System · 103Steering System · 67Exhaust System · 45Fuel Supply System · 43Filters · 40Cooling System · 37Clutch & Parts · 26Fuel Preparation · 12Final Drive · 11Interior · 1Unclassified · 263
