UFORCE 550 2018Engine parts

UK market206 genuine parts12 diagrams

Subgroups

Crankcase & Crankshaft · 32Cylinder Head & Parts · 35Seals & Gaskets · 49Lubrication System · 7Belt/Chain Drive · 6Engine Hardware · 184

Part numbers

Every genuine engine part fitted to the UFORCE 550 2018. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
0120-110001CLAMPAir Filter Assy. 1Enquire
0GRB-111009SEAL RING, AIR FILTERAir Filter AssyEnquire
0180-014010WIRE CLAMPAir Filter AssyEnquire
30102-060020810SCREWBody AccessoriesEnquire
30110-420160010SELF-TAPPING SCREWBottom PlasticEnquire
0800-024004-10000HOLDING STRIP, CAMSHAFTCamshaft AssyEnquire
30903-0322210COTTER PINCargo Box(Ordinary) 1Enquire
30118-420130010SELF-TAPPING SCREW. ST4.2X13Cargo Box(Ordinary)Enquire
30601-112010CLAMPCooling SystemEnquire
0GRB-011000LH CRANKCASE SUB ASSYCrankcase AssyEnquire
9010-020007A-TYPE SCREW CLAMPCvt Air PipeEnquire
0GR0-052006SCREWCvt Assy(Australia)Enquire

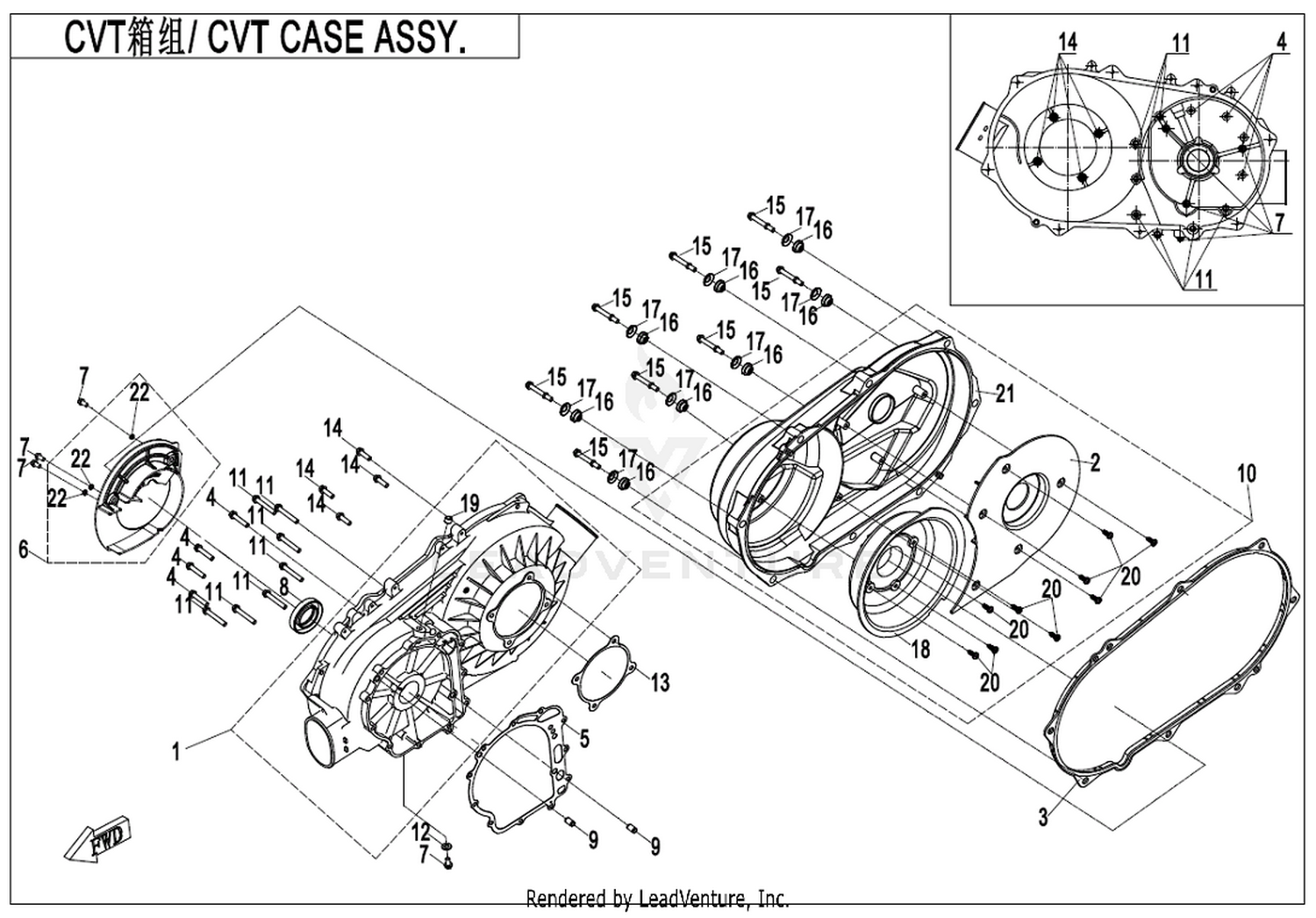

0JY0-013103OIL SEAL 32X55X10Cvt Case Assy. 1Enquire
0010-023010-0010BOLT M6x20Cvt Case Assy. 1Enquire
30110-480160010SELF-TAPPING SCREWCvt Case Assy. 1Enquire

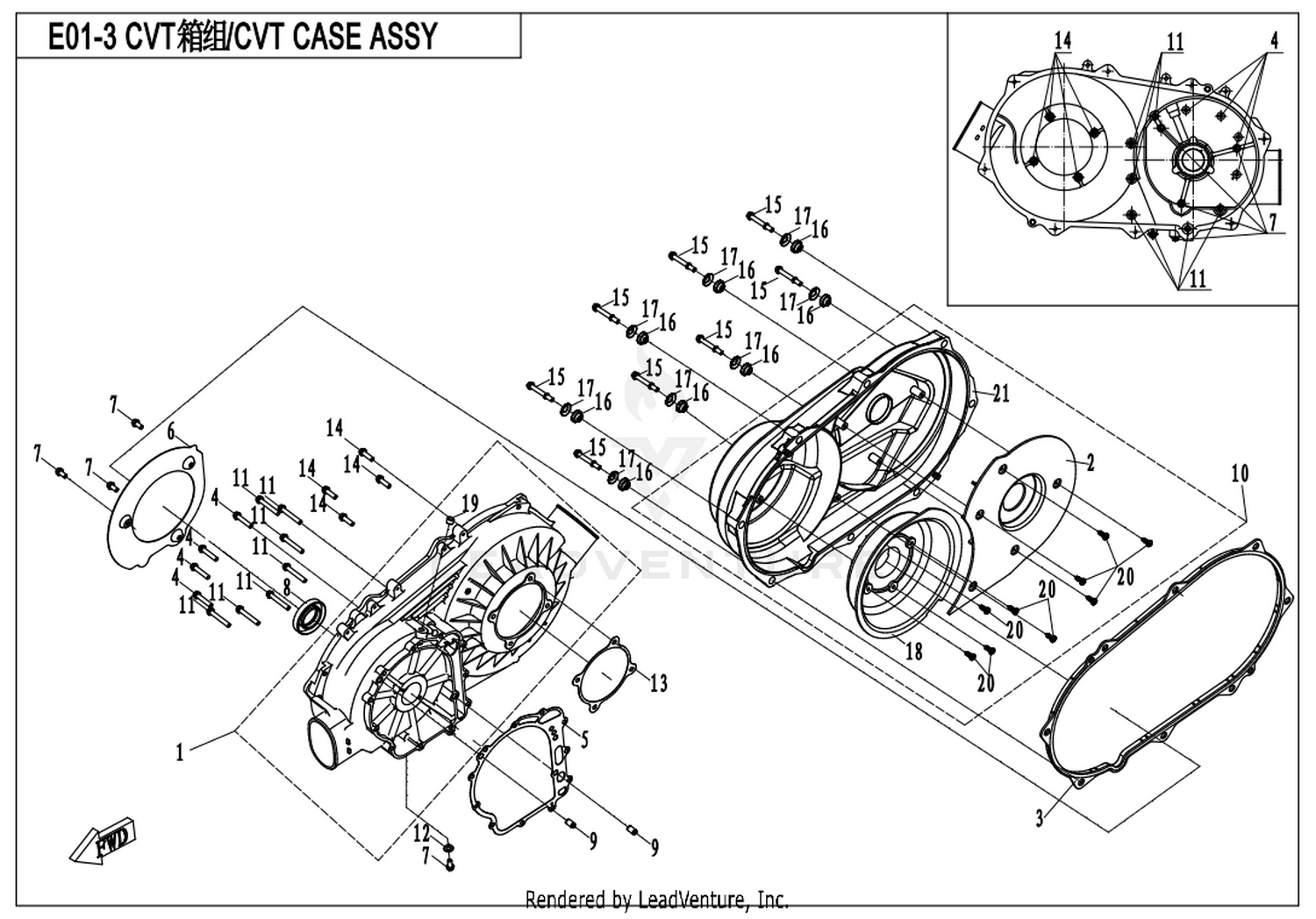

0010-021019-0010BOLT M6x12Cvt Case AssyEnquire
01A0-012010-00001SCREWCvt Case AssyEnquire

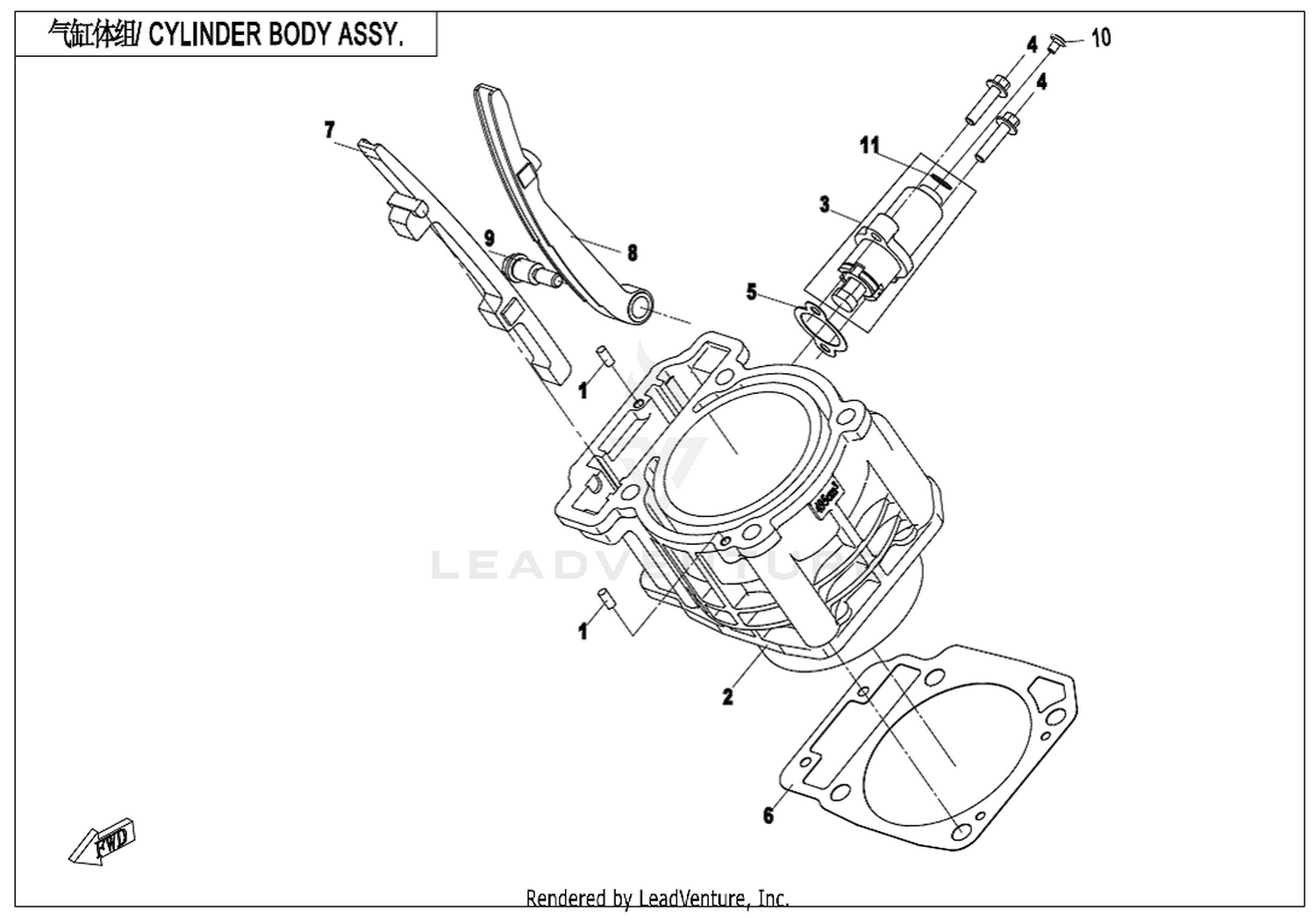

0010-021017-0010BOLT M6x25Cylinder Body AssyEnquire
0040-014001CROSS SCREWCylinder Body AssyEnquire
0GR0-022002-00001BOLT M6X132 Replacing: 0GR0-022002 - BOLT M6X132Cylinder Head AssyEnquire

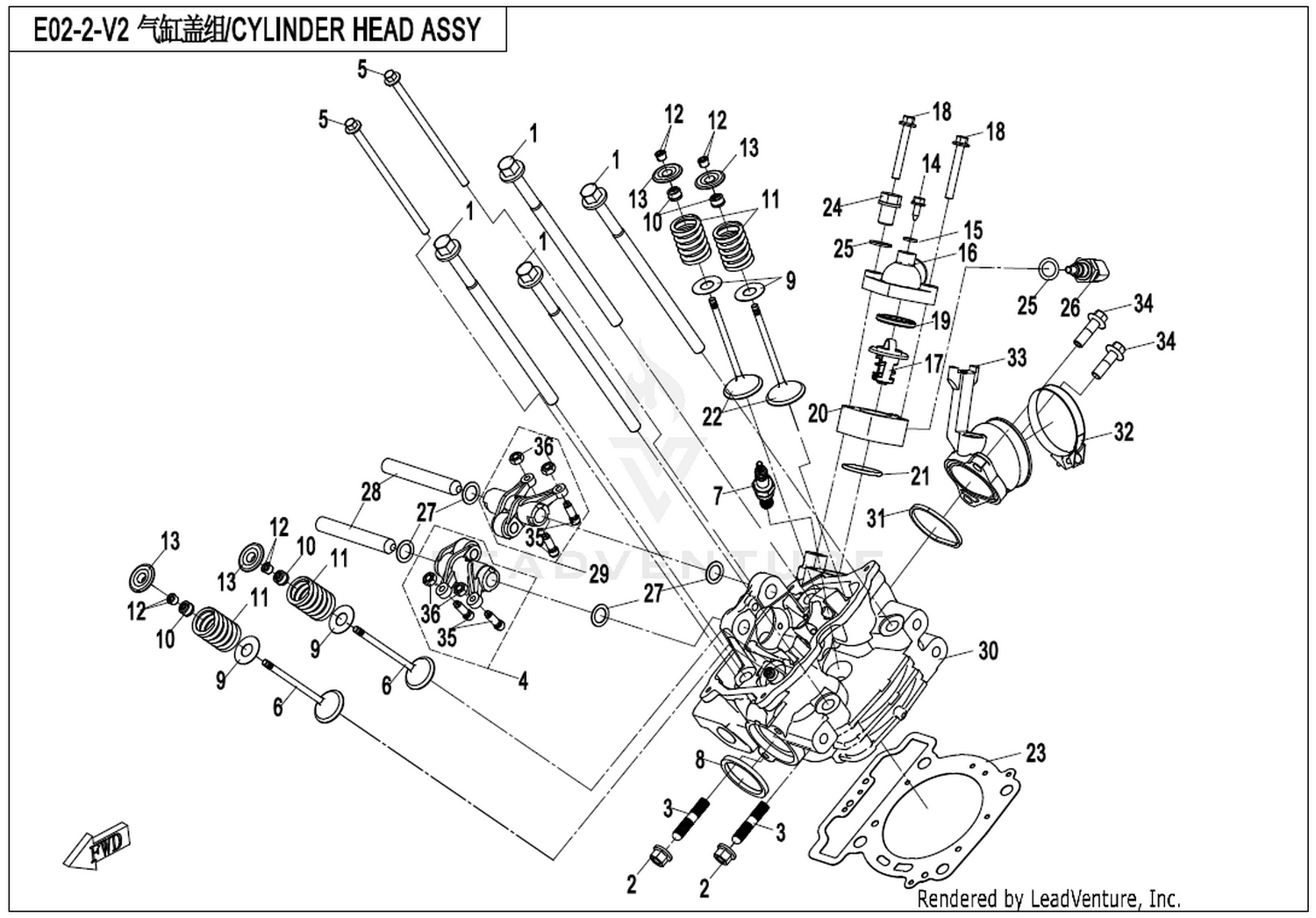

0800-022700THERMOSTATCylinder Head AssyEnquire
0800-022500-20000ROCKER ARM ASSY, AIR INTAKECylinder Head AssyEnquire
0800-022510ADJUST SCREWCylinder Head AssyEnquire
0GR0-023000-00040CYLINDER SUB SUB ASSY, GROUP 2Cylinder Head & Cylinder AssyEnquire
30601-108010CLAMPDrivetrain SystemEnquire
30102-102020810SCREW M10X1.25X20Drivetrain SystemEnquire
30102-060016810SCREWEngine Mounting PartsEnquire
0GS0-0000A1OIL SEAL & O-RING KIT, ENGINEEngine Oil Seal & O-RingEnquire
018A-180005IMPELLERFan AssyEnquire

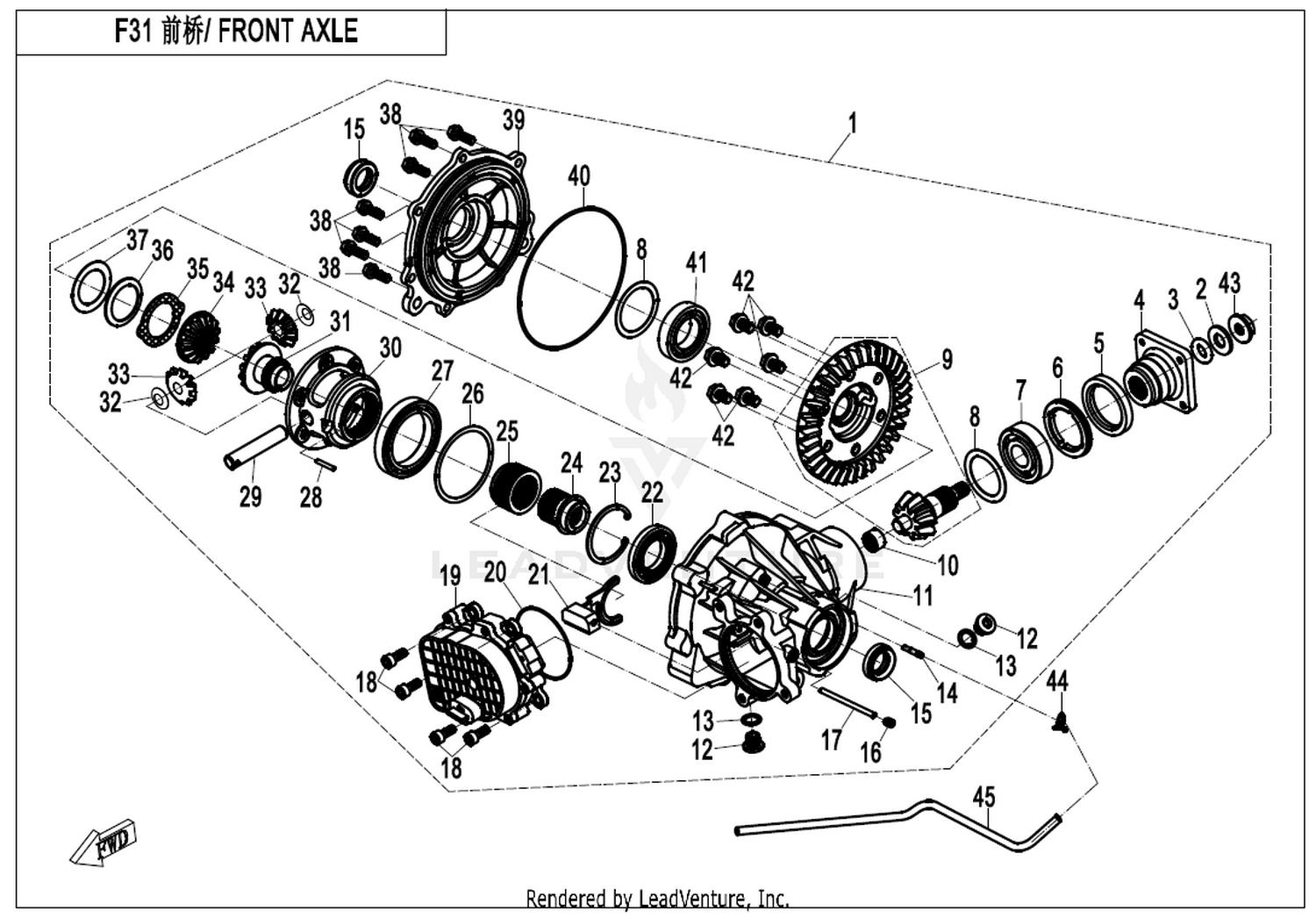

0180-312002OIL SEAL 48X65X9Front AxleEnquire
30102-080020810SCREWFront AxleEnquire
30800-06200CIRCLIP FOR HOLE 62Front AxleEnquire
9GQ0-050710BEARING, HUB Replacing: 30499-03080 - BEARING HUB DAC3055WFront SuspensionEnquire

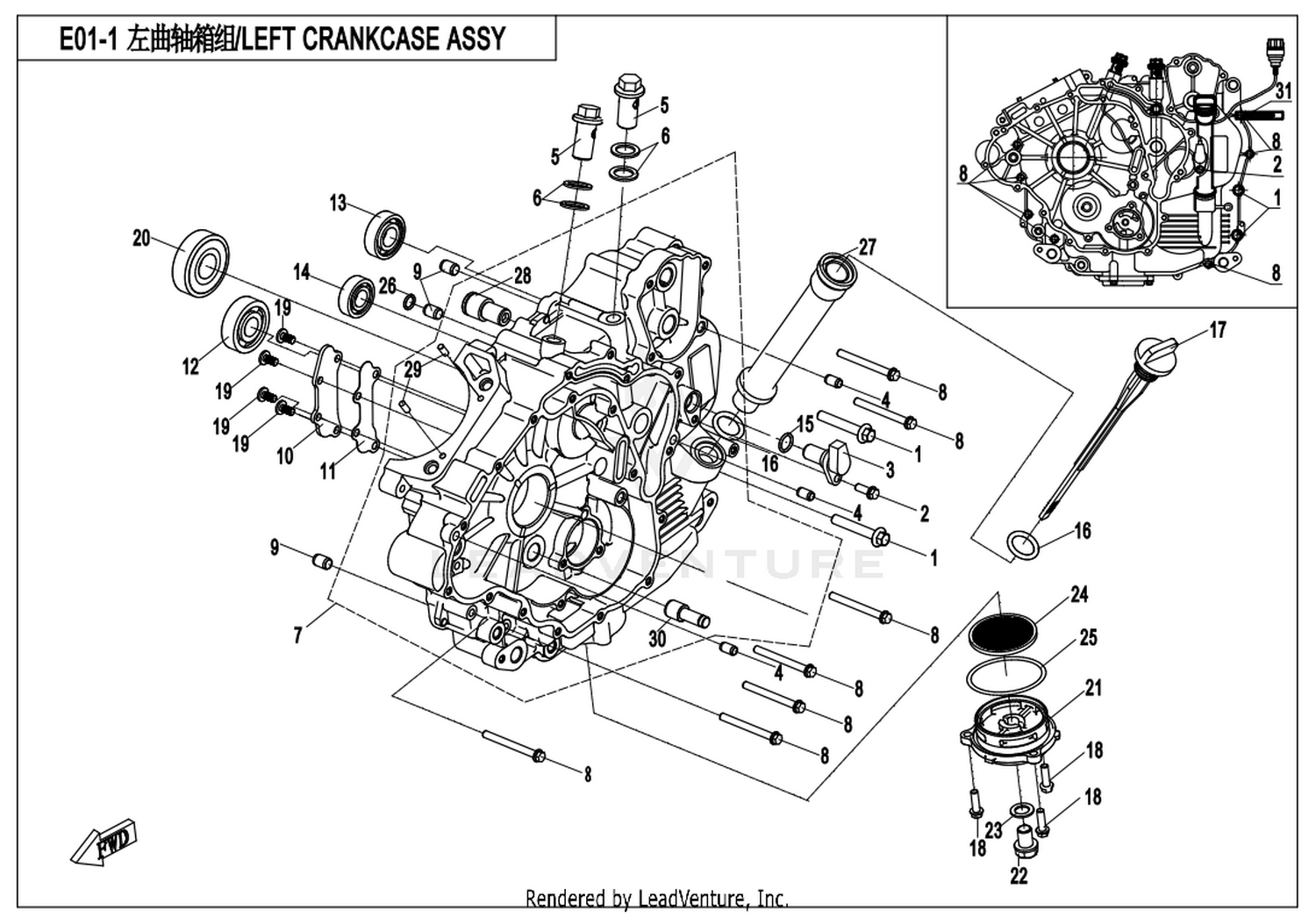

0180-011007-0010BOLT M14X1.5X32Left Crankcase AssyEnquire
0GRB-011001DIPSTICK, ENGINE OILLeft Crankcase AssyEnquire
30406-00500ROLLER NEEDLE P5X11.8Left Crankcase AssyEnquire

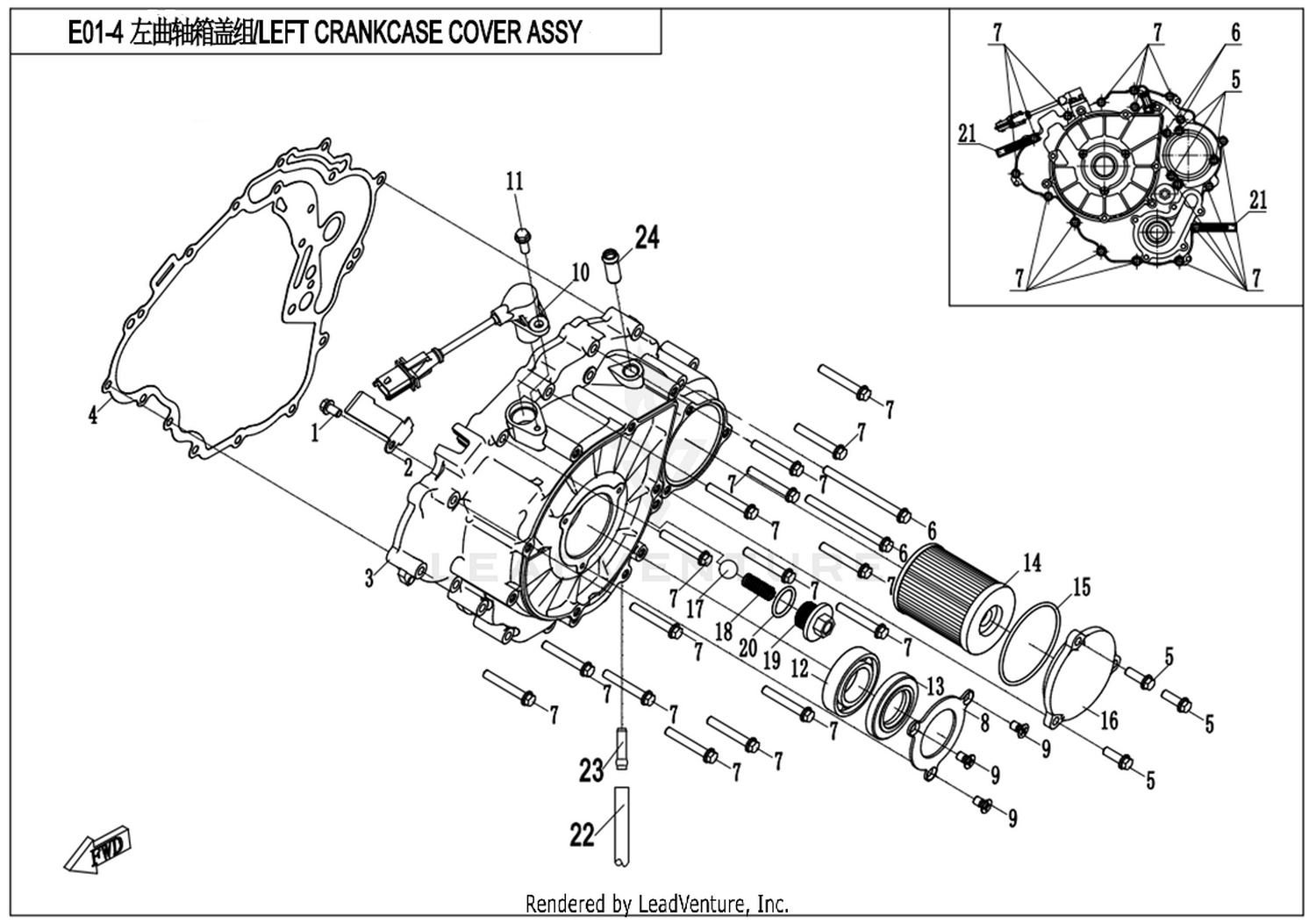

0180-014009-00001SCREW, PRESS PLATELeft Crankcase Cover AssyEnquire
0800-011300-0004OIL FILTER ELEMENT Replacing: 0800-011300-00030 - OIL FILTER, ENGINELeft Crankcase Cover AssyEnquire
0180-332004O-RING 19X2.5Left Crankcase Cover AssyEnquire
0110-013019T-JOINT, EXHAUST GASLightsEnquire
0180-030001-00001BOLTMagneto Assy(Without Eps)Enquire
0GR0-070100NEEDLE BEAR HK10X22X16Oil Pump AssyEnquire
0800-062204OIL SEAL 35X50X6Rear Axle(No Differential) 1Enquire
Q830-310006-10000O-RING 55X2.5Rear Axle(No Differential) 1Enquire
30105-040008410SCREW M4X8Rear Axle(No Differential)Enquire
30499-03081BEARING HUB DAC3063WRear SuspensionEnquire
9060-060704LOWER MOUNTING SHAFT, REAR BEARING CARRIERRear SuspensionEnquire

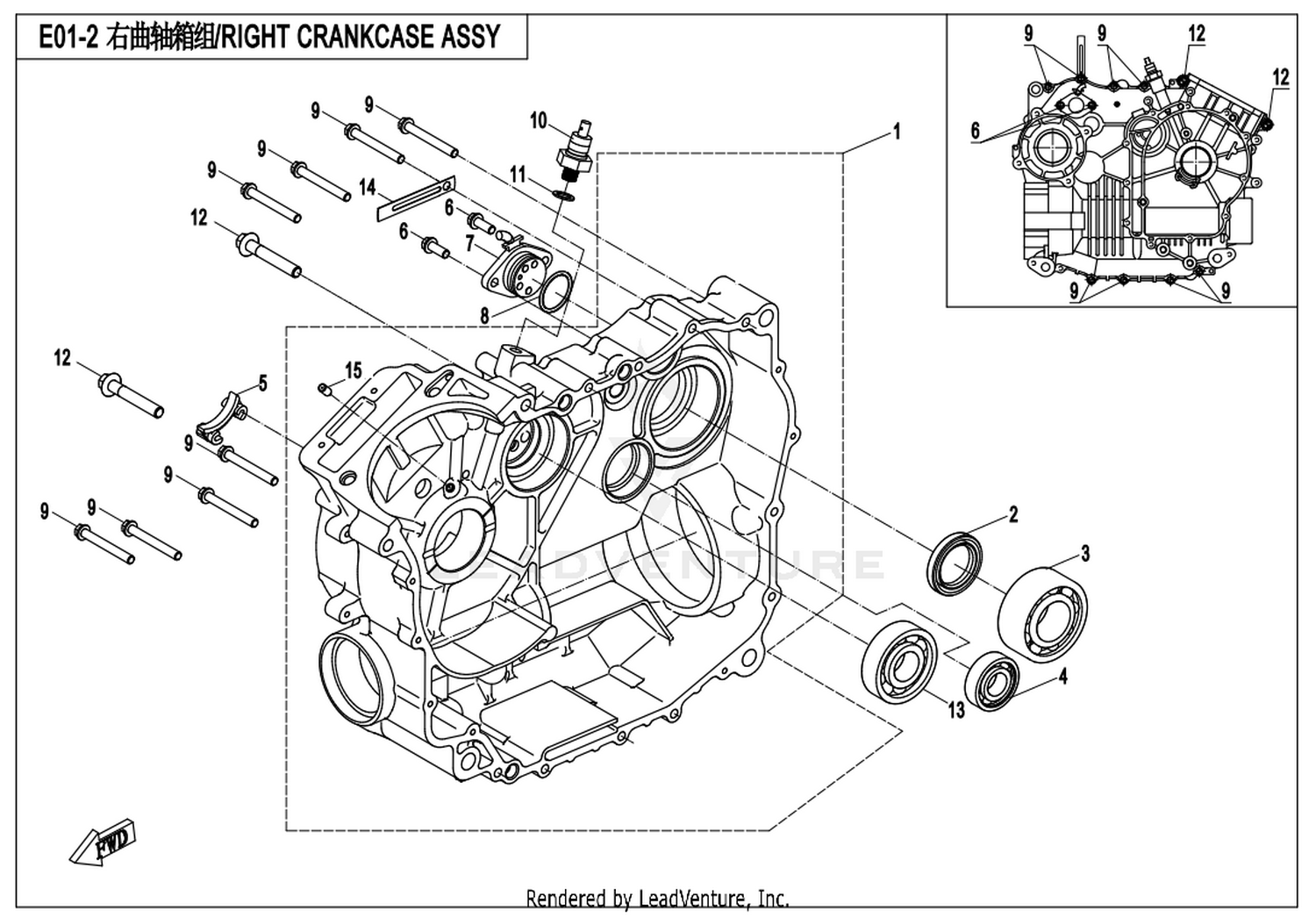

30499-03000BEARING 5206Right Crankcase AssyEnquire
0180-023002O-SEAL RINGRight Crankcase AssyEnquire
30401-02800NEEDLE BEARINGStarting SystemEnquire

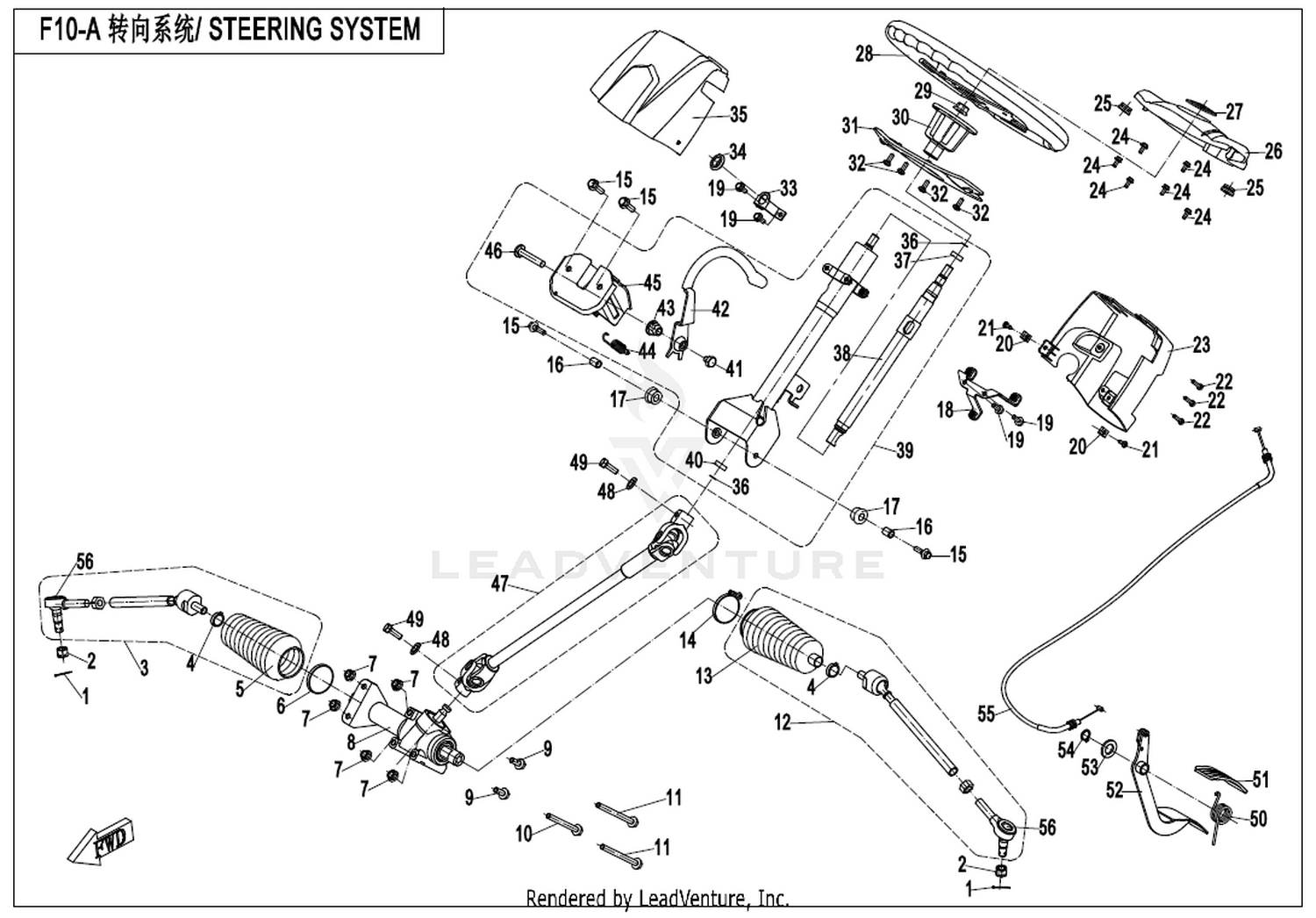

9060-101122CLAMPSteering SystemEnquire
30105-050016410SCREW M5X16Steering SystemEnquire
30400-02005BEARING 6804ZSteering SystemEnquire
0180-061007-0050CIRCLIP 25Transmission System(1)Enquire

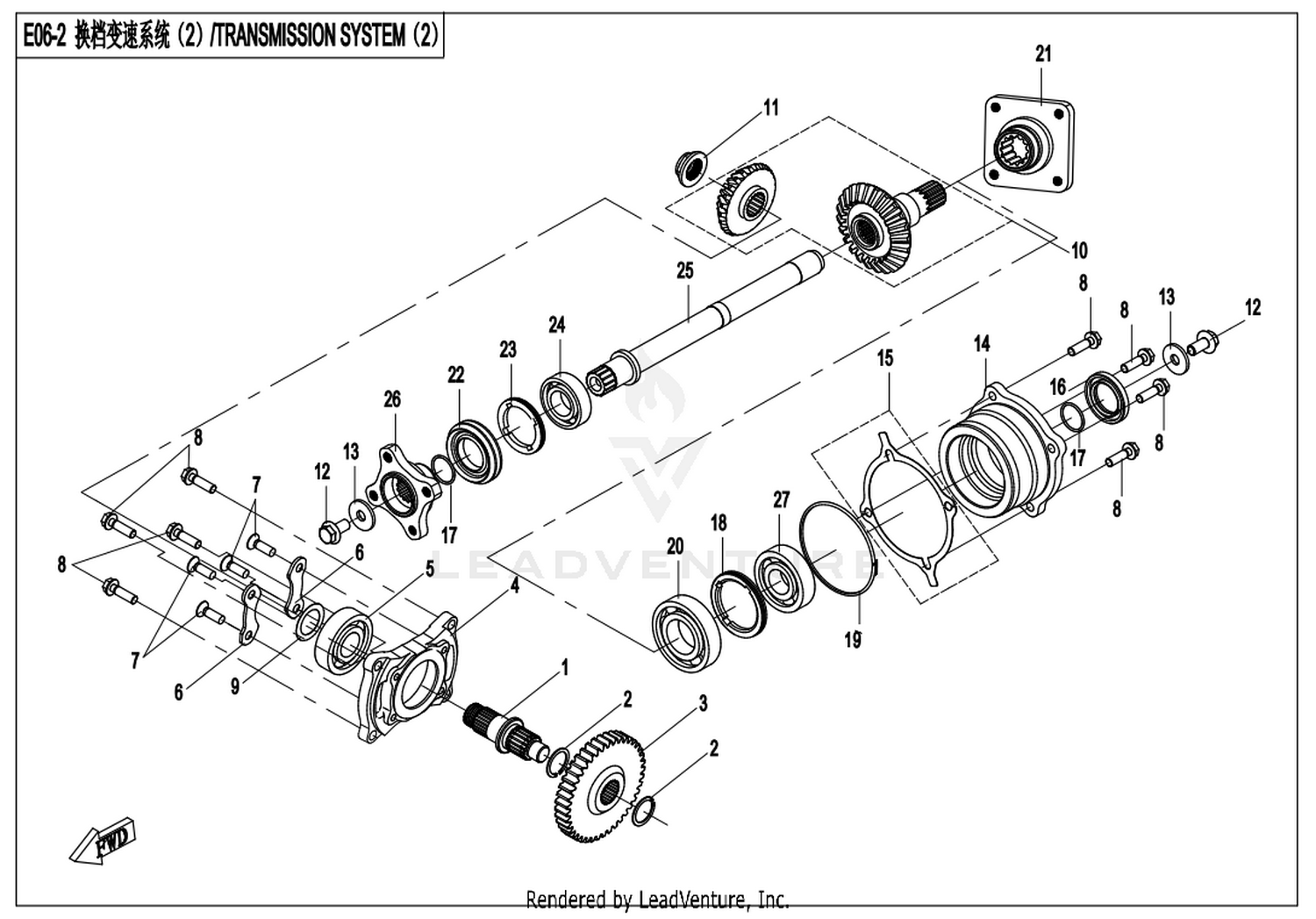

30400-02501BEARINGTransmission System(2)Enquire
30601-113010CLAMPAir Filter Assy. 1Enquire
30102-102035810SCREWBrake SystemEnquire
30102-080025810SCREWBrake SystemEnquire
30801-01405CIRCLIPS FOR SHAFTBrake SystemEnquire
30110-420250010SELF-TAPPING SCREWCargo Box(Ordinary) 1Enquire
7000-180007-00001STEEL BAND CLAMP 34Cooling SystemEnquire
30105-060016410SCREWCooling SystemEnquire
0800-040005CIRCLIP, PISTON PINCrankshaft & Connecting Rod & Piston AssyEnquire
0GR0-013003SEAL RING, CVT COVERCvt Case Assy. 1Enquire
0010-080008DOWEL PINCvt Case Assy. 1Enquire
0GSV-013004-3000BOLT 1, CVT COVER Replacing: 0800-021101-1000 - BOLT, CYLINDER HEAD COVERCvt Case Assy. 1Enquire
0700-011202O-SEAL RINGCylinder Body AssyEnquire
0800-022015-00001SCREW PLUG M12X1.5 Replacing: 0800-022015 - SCREW PLUG M12X1.5Cylinder Head AssyEnquire
0JY0-022100-20000CYLINDER HEAD Replacing: 0JY0-022100-10000 - CYLINDER HEADCylinder Head AssyEnquire
30105-050030410SCREW M5X30 Replacing: 30105-050030440 - SCREW M5X30Electric SystemEnquire
30502-017000FO-RINGFan AssyEnquire
0GRB-180002HOUSING, FANFan AssyEnquire
0181-314000MOTOR ASSY, FRONT GEAR CASE, ORDINARY PLUGFront AxleEnquire
9060-050900-10000BALL PIN COMPFront SuspensionEnquire
30800-05505CIRCLIP D55 BLACKFront SuspensionEnquire
30801-03205CIRCLIPS FOR SHAFT32 Replacing: 30804-03205 - CIRCLIPS FOR SHAFT32Front SuspensionEnquire
30499-01700BEARING 6303Left Crankcase AssyEnquire
0GR0-011010OIL STRAINERLeft Crankcase AssyEnquire
0GR0-014002-10000STEEL GASKET, LH CRANKCASE COVER Replacing: 0GR0-014002 - PAPER GASKET, LH CRANKCASE COVERLeft Crankcase Cover AssyEnquire
0800-014003O-RING 63X2.5Left Crankcase Cover AssyEnquire
30406-00402ROLLER NEEDLE P4x21.8Oil Pump AssyEnquire
0180-021008-00001BOLTRear Axle(No Differential) 1Enquire
0180-334002O-RING 151X3Rear Axle(No Differential) 1Enquire
0800-062205O-RINGRear Axle(With Automatic Differential Lock)Enquire
5BWB-280302CIRCLIPRear Cv ShaftEnquire
30800-06300CIRCLIPRear SuspensionEnquire

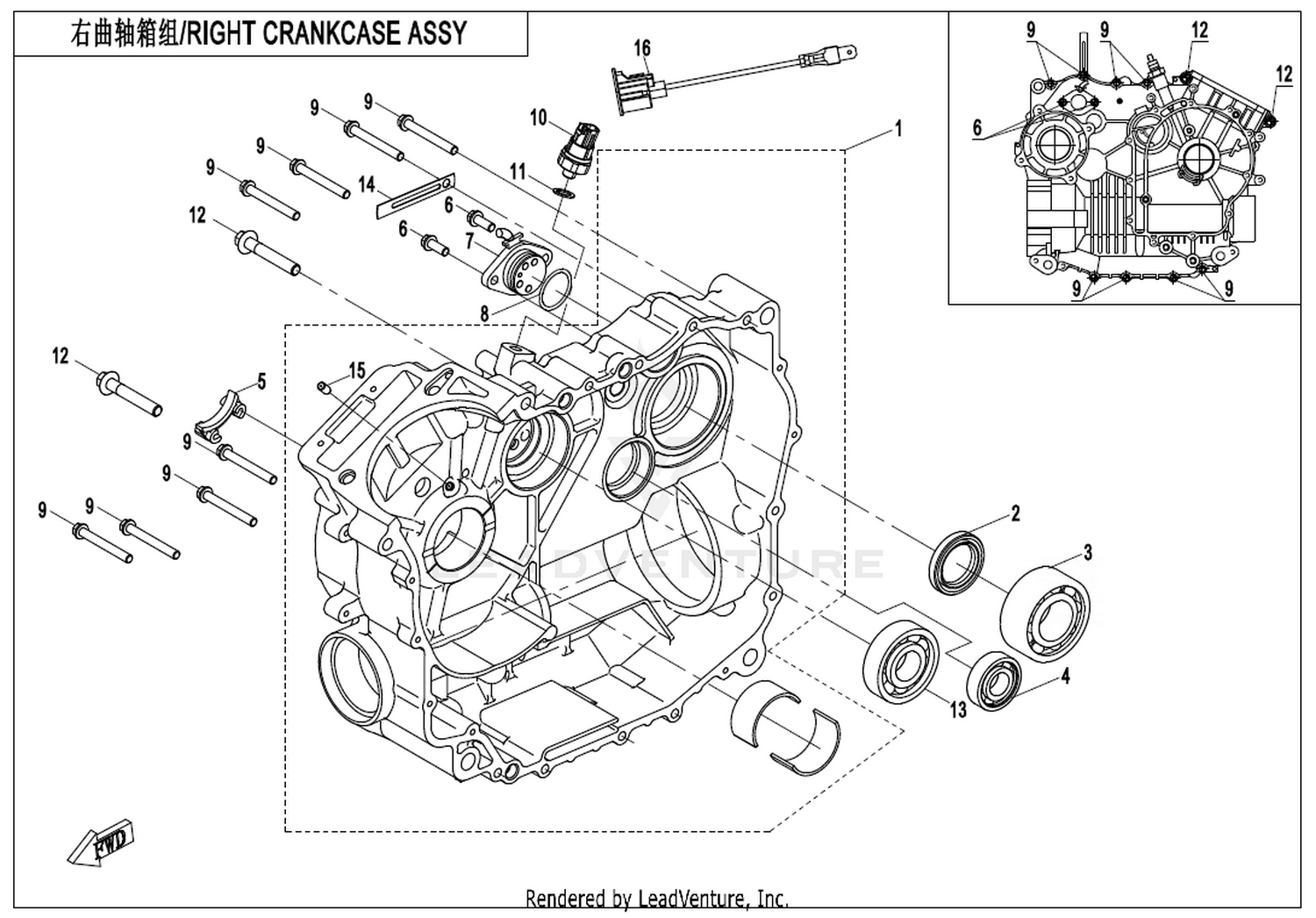

0GR0-012100-10000RH CRANKCASE ASSYRight Crankcase Assy. 1Enquire
0800-012200-1000GEAR SENSOR, SUMITOMO PLUGRight Crankcase Assy. 1Enquire
0040-012006-0010BOLT M8X50 Replacing: 0040-012006-0030 - BOLT M8X50Right Crankcase Assy. 1Enquire
30400-01704BEARINGRight Crankcase AssyEnquire
0GR0-060100NEEDLE BEARING 20X25X12Transmission System(1)Enquire
0180-062205O-RING 88X2.5Transmission System(2)Enquire
9010-000105A-TYPE SCREW CLAMP 78-101Body AccessoriesEnquire
0GR0-024002TIMING DRIVEN SPROCKETCamshaft AssyEnquire
8010-180023CAP, RESERVOIR TANKCooling SystemEnquire
0180-040007WOODRUFF KEYCrankshaft & Connecting Rod & Piston AssyEnquire
0GR0-052004CIRCLIPCvt Assy(Australia)Enquire
0GR0-023001GASKET WASHER CYLINDER BODYCylinder Body AssyEnquire
0GR0-022001-10000BOLT,CYLINDER Replacing: 0GR0-022001 - BOLT, CYLINDERCylinder Head AssyEnquire
0800-022800SPARK PLUG DCPR8E (NGK)Cylinder Head AssyEnquire
0010-022802SEAL RINGCylinder Head AssyEnquire
080V-025002-1000SEAL RING, MANIFOLD Replacing: 0800-025002 - SEAL RING, MANIFOLDCylinder Head AssyEnquire
0800-021000CYLINDER HEAD COVER ASSYCylinder Head & Cylinder AssyEnquire
30601-117010CLAMPElectric SystemEnquire
9060-038123FRAME PLUGFrameEnquire
30801-03405CIRCLIPS FOR SHAFT 34Front SuspensionEnquire
0GR0-170002CLAMP, INJECTOR CAPFuel Injection SystemEnquire
0GR0-011100-00002LH CRANKCASE ASSY Replacing: 0GR0-011100 - LH CRANKCASE ASSYLeft Crankcase AssyEnquire
30105-060012410SCREWLeft Crankcase AssyEnquire
30801-01005Circlips For Shaft 10Oil Pump AssyEnquire
0800-012200GEAR SENSOR ASSY, ORDINARY PLUGRight Crankcase Assy. 1Enquire
30400-02201BEARINGRight Crankcase Assy. 1Enquire
30910-0183220LOCK PINSeatEnquire
30105-050020410SCREW M5X20Side DoorsEnquire

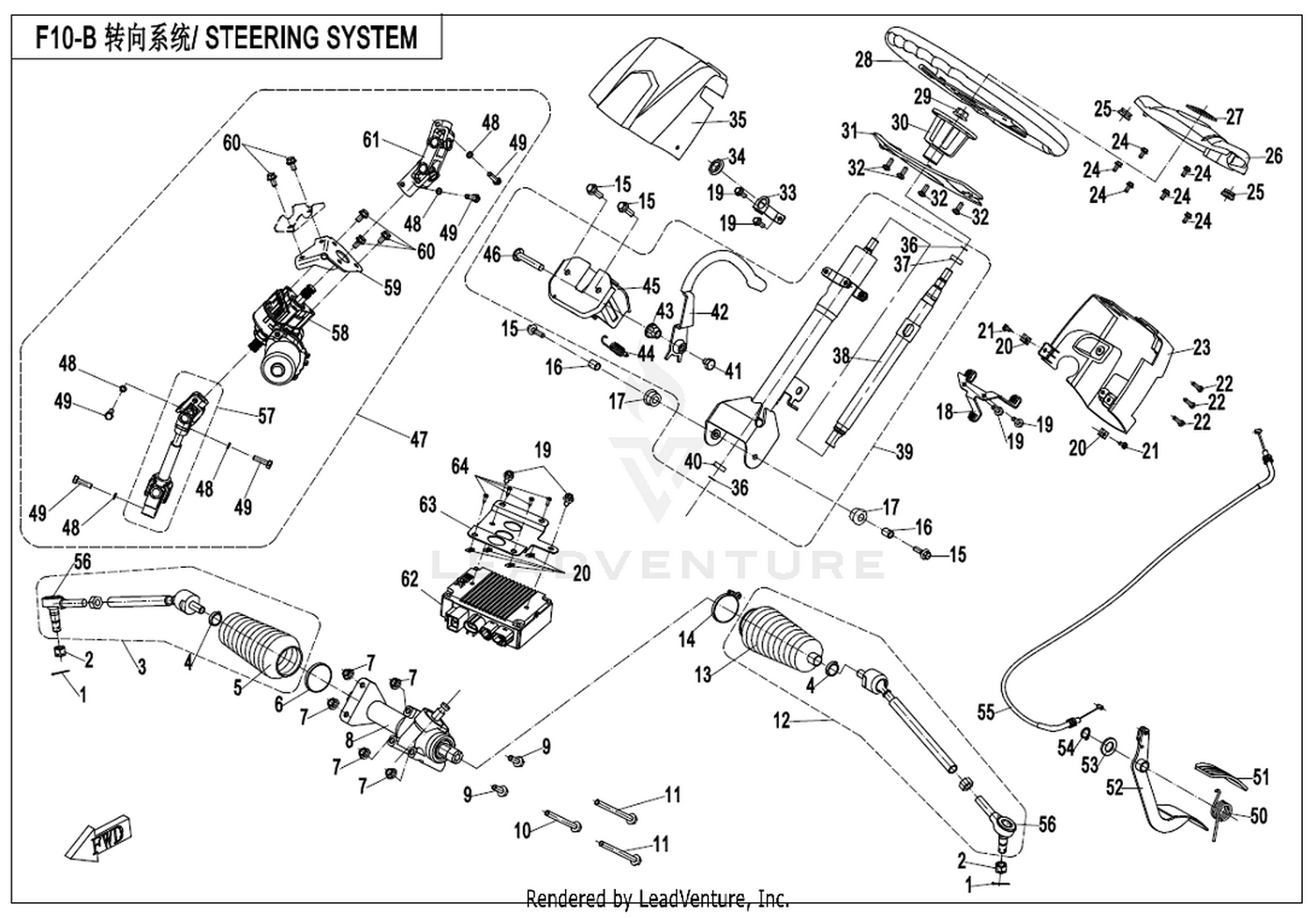

30400-02081BEARING 6904-ZSteering System( Eps)Enquire
30801-01205CIRCLIPS FOR SHAFTTransmission System (3)Enquire
30400-03500BEARING 6207C3Transmission System(2)Enquire
0800-110008CLAMPAir Filter AssyEnquire
0GR0-024100TIMING CHAINCamshaft AssyEnquire
0GR0-024200-10000STARTER DECOMPRESSORCamshaft AssyEnquire
30903-0252010COTTER PIN. 2.5X20Cargo Box(Ordinary) 1Enquire
0700-041101-10010DRIVE GEAR, BALANCERCrankshaft & Connecting Rod & Piston AssyEnquire
0GR0-023100-20011CYLINDER BODY ASSY Replacing: 0GR0-023100-00030 - CYLINDER BODY MARK 1Cylinder Body AssyEnquire
0GR0-023300UPPER GUIDE, CHAINCylinder Body AssyEnquire
30132-480130010SELF-TAPPING SCREWCylinder Head AssyEnquire
0GR0-022003SEAT,THERMOSTATCylinder Head AssyEnquire
018B-022810COOLANT TEMP. SENSORCylinder Head AssyEnquire
01A0-110005CLAMP D58Cylinder Head AssyEnquire
0800-021002-00001SEAL RING, CYLINDER HEAD COVERCylinder Head Cover AssyEnquire
0GR0-024000CAMSHAFT ASSYCylinder Head & Cylinder AssyEnquire
0GRB-180003CONNECTION FLANGE, FANFan AssyEnquire
018A-180007LONG SPACERFan AssyEnquire
0180-311001OIL SEAL 24X38X8Front AxleEnquire
0180-310001O-RING 81.2X1.9Front AxleEnquire
0180-310005O-RING 141X2.4Front AxleEnquire
0GR0-170010INJECTOR CAPFuel Injection SystemEnquire
7020-120006CLAMP D16.6AFuel TankEnquire
0010-011017-0010Bolt M6X60 Galvanized Trivalent ChromiumLeft Crankcase AssyEnquire
30499-01500BEARING 6202Left Crankcase AssyEnquire
30502-010000NO-RING 10X18Left Crankcase AssyEnquire
30105-050012410SCREWLightsEnquire
0010-030002-00001BOLTOil Pump AssyEnquire
9060-040310CLAMP ASSYRear PlasticEnquire
9060-060002PLUG, REAR SUSPENSIONRear SuspensionEnquire
30110-350130010SELF-TAPPING SCREWTowing WinchEnquire
0180-062104-0010LIMITATOR, BEARINGTransmission System(2)Enquire
0110-080005Oil Seal 10X20X5Water Pump AssyEnquire
0GR0-024001-00002CAMSHAFT Replacing: 0GR0-024001 - CAMSHAFTCamshaft AssyEnquire
0GR0-024003-00001BOLT M8X32Camshaft AssyEnquire
8010-180024Water Filling Port Cap AssyCooling SystemEnquire
9010-180007CLAMP, WATER HOSECooling SystemEnquire
0GR0-041000-10014CONNECTING ROD ASSY MARK A Replacing: 0GR0-041000-00020 - CRANK SHAFT COMPCrankshaft & Connecting Rod & Piston AssyEnquire
0GR0-013010CVT WIND GUARD ASSY Replacing: 0GR0-013004 - CVT WIND GUARDCvt Case Assy. 1Enquire
0GR0-023100-20021CYLINDER BODY ASSY Replacing: 0GR0-023100-00040 - CYLINDER BODY MARK 2Cylinder Body AssyEnquire
0GR0-023200TENSIONER, CHAINCylinder Body AssyEnquire
0180-022003-00001STUDCylinder Head AssyEnquire
30502-028000NO-RING 28X265Cylinder Head AssyEnquire
0GR0-022900INJECTOR SEATCylinder Head AssyEnquire
0800-021001CYLINDER HEAD COVERCylinder Head Cover AssyEnquire
0GRB-022000-30000CYLINDER HEAD Replacing: 0GRB-022000 - CYLINDER HEAD ASSY COMPLETECylinder Head & Cylinder AssyEnquire
30800-02505CIRCLIP FOR HOLE A-D25Drivetrain SystemEnquire
9GQA-001002EXHAUST PIPE,STEEPING MOTORElectric SystemEnquire
018A-180001SLEEVEFan AssyEnquire
0180-312006O-RING 14X6.8Front AxleEnquire
30130-080010810SCREWFront AxleEnquire
30906-0503000PINFront AxleEnquire
9010-270203-00001WIRE CIRCLIP Replacing: 9010-270203 - WIRE CIRCLIPFront Cv ShaftEnquire
7030-040001PLUGFront PlasticsEnquire
0GR0-011020SPEED SENSORLeft Crankcase AssyEnquire
0010-021005DOWEL PINLeft Crankcase AssyEnquire
01A0-013005O-SEAL RINGLeft Crankcase AssyEnquire
30400-02800BEARINGLeft Crankcase Cover AssyEnquire
9030-101122CLAMPSteering System( Eps)Enquire
30110-421130010SELF-TAPPING SCREWSteering System( Eps)Enquire
30124-080025810SCREW M8X25Transmission System(2)Enquire
30400-01000Bearing 10×26×8Water Pump AssyEnquire
9030-341001DECO CAP, GUIDE RING3-Point Seat BeltEnquire
5BY0-000303SCREW M6X17.5, SOUNDBOX COVER3-Point Seat BeltEnquire
30601-115020CLAMP D15 Replacing: 30601-115010 - CLAMP D15Air Filter Assy. 1Enquire
0800-024002-00001DOWEL PIN, SPROCKET Replacing: 0800-024002 - DOWEL PIN, SPROCKETCamshaft AssyEnquire
30601-111010CLAMPCooling SystemEnquire
0GR0-012000-10000RH CRANKCASE SUB ASSYCrankcase AssyEnquire
0GR0-023400-00001TENSIONER ASSY Replacing: 0GR0-023400 - TENSIONERCylinder Body AssyEnquire
0800-022600-20000ROCKER ARM ASSY, AIR EXHAUSTCylinder Head AssyEnquire
0GRB-022001HOUSING, THERMOSTATCylinder Head AssyEnquire
0130-011114-00001BOLTCylinder Head AssyEnquire
0GR0-023000-00030CYLINDER SUB SUB ASSY, GROUP 1Cylinder Head & Cylinder AssyEnquire
30102-060025810SCREW M6X25Electric SystemEnquire
0180-331004O-RING 64.5X3Fan AssyEnquire
30006-103020810BOLT M10X20 Replacing: 30006-103020840 - BOLT M10X20Frame 1Enquire
0180-310002PIN SHAFTFront AxleEnquire
9030-050600-10000MAIN PIN COMP Replacing: 9030-050600 - MAIN PIN ASSYFront SuspensionEnquire
30601-110010CLAMPFuel TankEnquire
7030-120060CAP, FUEL TANKFuel TankEnquire
0110-013030O-RINGLeft Crankcase AssyEnquire
0110-013005-00001DRAIN SCREW PLUG M12X1.5X15Left Crankcase AssyEnquire
0180-014007-0010PRESS PLATE, OIL SEALLeft Crankcase Cover AssyEnquire
0180-014008OIL SEAL 28X52X7Left Crankcase Cover AssyEnquire
0GR0-014003SCREW PLUG ,DECOMPRESSORLeft Crankcase Cover AssyEnquire
30406-00400ROLLER PINOil Pump AssyEnquire
0GR0-070006OIL GUARDOil Pump AssyEnquire
30110-481130010SELF-TAPPING SCREWSteering System( Eps)Enquire
30102-080035810SCREWTowbar(Reinforcement Pipe)Enquire
0180-064002-00001LOCK SCREW T25Transmission System (3)Enquire
0180-065002OIL SEAL SD15X25X5Transmission System (3)Enquire
0180-060008BEARING RETAINER, FRONT OUTPUT SHAFTTransmission System(2)Enquire

Exploded diagrams — Engine

UFORCE 550 2018 Left Crankcase Assy exploded diagram
Left Crankcase Assy · 22
UFORCE 550 2018 Cylinder Head Assy exploded diagram
Cylinder Head Assy · 20
UFORCE 550 2018 Front Axle exploded diagram
Front Axle · 12
UFORCE 550 2018 Steering System( Eps) exploded diagram
Steering System( Eps) · 11
UFORCE 550 2018 Cylinder Body Assy exploded diagram
Cylinder Body Assy · 10
UFORCE 550 2018 Left Crankcase Cover Assy exploded diagram
Left Crankcase Cover Assy · 10
UFORCE 550 2018 Steering System exploded diagram
Steering System · 10
UFORCE 550 2018 Cvt Case Assy. 1 exploded diagram
Cvt Case Assy. 1 · 9
UFORCE 550 2018 Cvt Case Assy exploded diagram
Cvt Case Assy · 9
UFORCE 550 2018 Right Crankcase Assy exploded diagram
Right Crankcase Assy · 9
UFORCE 550 2018 Transmission System(2) exploded diagram
Transmission System(2) · 9
UFORCE 550 2018 Right Crankcase Assy. 1 exploded diagram
Right Crankcase Assy. 1 · 9

Browse the catalogue interactively

Open Engine in the interactive UFORCE 550 2018 catalogue to drill into diagrams, check availability and add parts to your cart.

Other assembly groups on this vehicle

Body · 468Gearbox · 278Electrical System · 106Wheels & Tyres · 105Suspension · 97Filters · 49Brake System · 47Cooling System · 43Clutch & Parts · 31Final Drive · 20Steering System · 17Exhaust System · 16Fuel Supply System · 14Interior · 1Fuel Preparation · 1Unclassified · 135
