ZFORCE 1000 2017Engine parts

UK market241 genuine parts12 diagrams

Subgroups

Crankcase & Crankshaft · 55Cylinder Head & Parts · 75Air Supply System · 2Seals & Gaskets · 63Lubrication System · 6Belt/Chain Drive · 15Engine Hardware · 264

Part numbers

Every genuine engine part fitted to the ZFORCE 1000 2017. Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
0800-110011-1000CLAMP, AIR INTAKEAir Filter AssyEnquire
30601-114010CLAMP D14Air Filter AssyEnquire
0800-024004-10000HOLDING STRIP, CAMSHAFTCamshaft Of Cylinder 1 AssyEnquire
0JY0-024100TIMING CHAIN Replacing: 0JY0-024100-10000 - TIMING CHAIN ASSYCamshaft Of Cylinder 2 AssyEnquire
8010-180024Water Filling Port Cap AssyCooling SystemEnquire
9060-180031PLUG, WATER OVERFLOWCooling SystemEnquire
0JWA-011000-20000LH CRANKCASE SUB ASSYCrankcase Assy 1Enquire
0800-042004BOLT, CONNECTING RODCrankshaft & Connecting Rod & Piston AssyEnquire
0GR0-052004CIRCLIPCvt Assy(Non Speed Limited & Die Thrust Collar)Enquire
0GR0-052006SCREWCvt Assy(Non Speed Limited & V5 Thrust Collar)Enquire
0JY0-013002SEAL RING,CVT CASE COVERCvt Case AssyEnquire
0JWA-013203REAR HEAT INSULATORCvt Case AssyEnquire
0JY0-023200-10011SECOND CYLINDER BODY ASSY, MARK 1 Replacing: 0JY0-023200-10010 - SECOND CYLINDER BODY ASSYCylinder Assy 1Enquire
0700-011202O-SEAL RINGCylinder Assy 1Enquire
0010-021017-0010BOLT M6x25Cylinder AssyEnquire
0JY0-023100-10021FIRST CYLINDER BODY ASSY MARK 2 Replacing: 0JY0-023100-10020 - FIRST CYLINDER BODY ASSYCylinder AssyEnquire
0800-021002-00001SEAL RING, CYLINDER HEAD COVERCylinder Head Cover AssyEnquire
0800-021000CYLINDER HEAD COVER ASSYCylinder Head & Cylinder AssyEnquire
30502-028000NO-RING 28X265Cylinder Head No.2 Assy 1Enquire

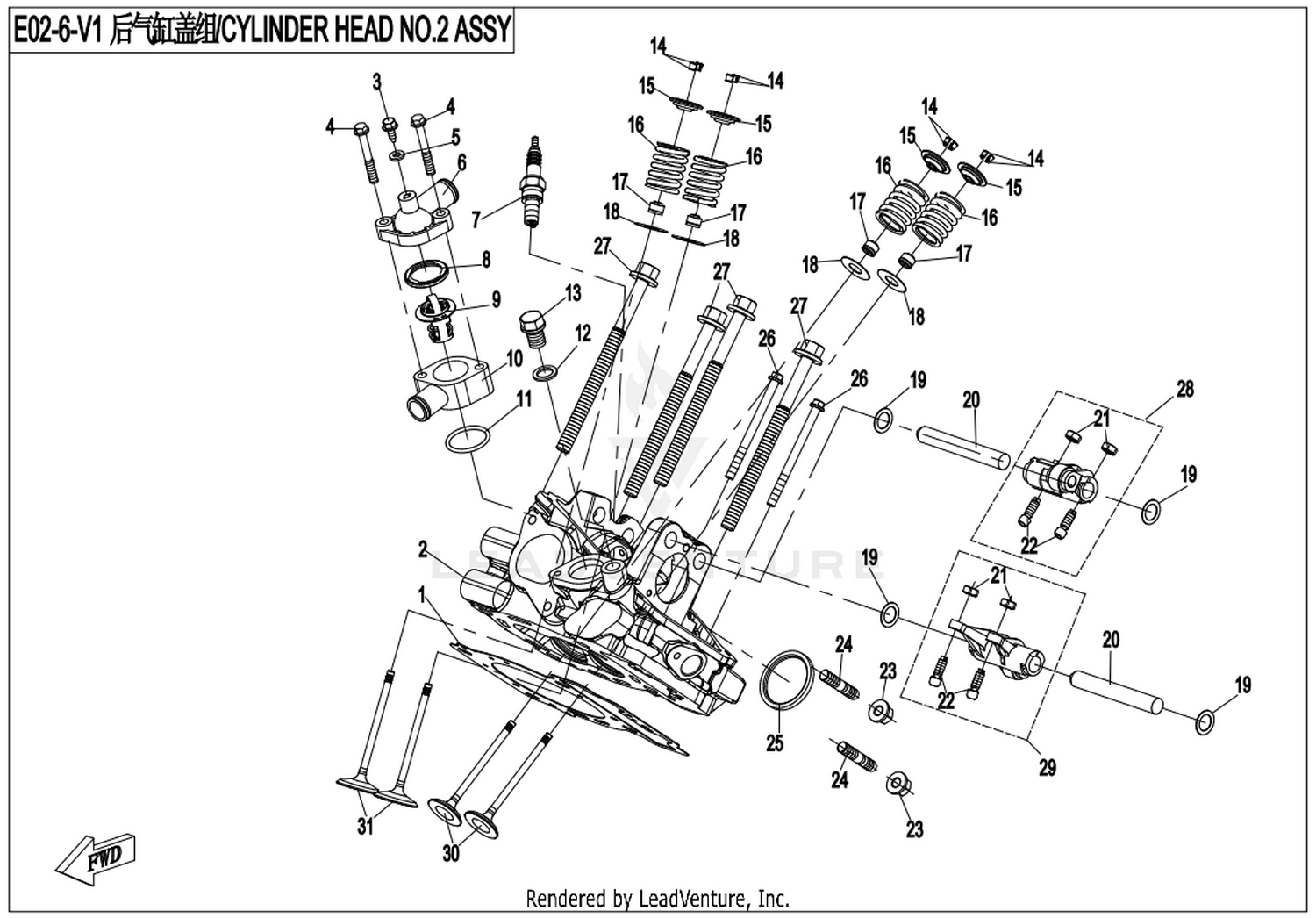

0800-022012SEAT,THERMOSTATCylinder Head No.2 AssyEnquire
0800-022510ADJUST SCREWCylinder Head No.2 AssyEnquire
0800-022600-1000SWING ARM, EXHAUSTCylinder Head No.2 AssyEnquire
0JY0-022100-20000CYLINDER HEAD Replacing: 0JY0-022100-10000 - CYLINDER HEADCylinder Head No.2 Assy 2Enquire
0010-022802SEAL RINGCylinder Head No.2 Assy 2Enquire
0060-013021-00001BOLT M6X85Cylinder Head No.2 Assy 2Enquire
30601-108010CLAMPDrivetrain SystemEnquire
30804-02215CIRCLIPS FOR SHAFTDrivetrain SystemEnquire
0180-331004O-RING 64.5X3Fan AssyEnquire
0180-311001OIL SEAL 24X38X8Front AxleEnquire
0180-310001O-RING 81.2X1.9Front AxleEnquire
0180-310005O-RING 141X2.4Front AxleEnquire
30800-05505CIRCLIP D55 BLACKFront SuspensionEnquire
30601-112010CLAMPFuel TankEnquire
080V-025002-1000SEAL RING, MANIFOLD Replacing: 0800-025002 - SEAL RING, MANIFOLDIntake Manifold AssyEnquire
0JY0-025001-1000INTAKE MANIFOLD, T-JOINTIntake Manifold AssyEnquire
0180-332002-0010BOLT M8X12.5, FLANGELeft Crankcase Assy 1Enquire
30122-040010850SCREW M4X10Left Crankcase Assy 1Enquire
0110-013030O-RINGLeft Crankcase Assy 1Enquire
0040-012006-0010BOLT M8X50 Replacing: 0040-012006-0030 - BOLT M8X50Left Crankcase Assy 1Enquire
30801-01005Circlips For Shaft 10Left Crankcase Assy 1Enquire
30017-060022110BOLTLeft Crankcase Assy 1Enquire
0700-022018SOLID PIN 8x14Left Crankcase Assy 2Enquire
30499-01700BEARING 6303Left Crankcase Assy 2Enquire
0800-011013-00001RESTRICTION PLUGLeft Crankcase Assy 2Enquire
0800-011200BREATHER ASSYLeft Crankcase Assy 2Enquire
0030-011006-0010BOLT M6X105Left Crankcase Assy 2Enquire
0JWA-011004-30000GASKET, LEFT CRANKCASE GASKET Replacing: 0JWA-011004 - GASKET,LEFT CRANKCASE COVERLeft Crankcase Assy 2Enquire
0800-014006O-RING 16.5X2Left Crankcase Cover AssyEnquire
7000-041602-0V10CAP, GEARSHIFT, SILVER WHITEMiddle Plastic 2Enquire
9060-040310CLAMP ASSYMiddle Plastic 2Enquire
0180-011007-0010BOLT M14X1.5X32Oil Cooling System 1Enquire
30603-125020Clamp D25Oil Cooling System 1Enquire
30502-017000FO-RINGOil Cooling System 1Enquire
0800-062205O-RINGRear Axle(No Differential)Enquire
0130-011109-0010BOLT M8X60Right Crankcase Assy 1Enquire
0GR0-0140A0SCREW PLUG,RELIEF VALVE ASSYRight Crankcase Assy 1Enquire
0010-011008O-RING 15.8X2.4Right Crankcase Assy 1Enquire
0010-021018-0010BOLT M6x55Right Crankcase Assy 2Enquire
01A0-012010-00001SCREWRight Crankcase Assy 2Enquire
0800-012200-1000GEAR SENSOR, SUMITOMO PLUGRight Crankcase Assy 2Enquire
30400-01704BEARINGRight Crankcase Assy 2Enquire
30121-060016700SCREWSide DoorsEnquire
30401-03000NEEDLE BEARING NK30/20Starting SystemEnquire
30400-02005BEARING 6804ZSteering System(Eps)Enquire
30402-02500NEEDLE BEARING, K25X29X10Transmission System(1)Enquire
30400-03500BEARING 6207C3Transmission System(2)Enquire
30408-01000BEARINGWater Pump AssyEnquire
30601-117010CLAMPAir Filter AssyEnquire
0JY0-024001-00003CAMSHAFT, FIRST CYLINDER Replacing: 0JY0-024001 - CAMSHAFT, FRONT CYLINDERCamshaft Of Cylinder 1 AssyEnquire
0800-024003-00002BOLT, TIMING SPROCKET Replacing: 0800-024003 - BOLT, TIMING CHAINCamshaft Of Cylinder 2 AssyEnquire
30105-060016410SCREWCooling SystemEnquire
7000-180007-00001STEEL BAND CLAMP 34Cooling SystemEnquire
0JWA-012000-20000RH CRANKCASE SUB ASSYCrankcase Assy 1Enquire
0JY0-041000-00021CONNECTING ROD, MARK 2Crankshaft & Connecting Rod & Piston AssyEnquire
0180-040007WOODRUFF KEYCrankshaft & Connecting Rod & Piston AssyEnquire
9010-020007A-TYPE SCREW CLAMPCvt Air PipeEnquire
30110-480160010SELF-TAPPING SCREWCvt Case AssyEnquire
0800-023001-00002SCREW, TENSIONER PLATE Replacing: 0800-023001 - SCREW, TENSIONER PLATE NLA USE 0800-023001-00002Cylinder Assy 1Enquire
0JY0-023200-10021SECOND CYLINDER BODY ASSY, MARK 2 Replacing: 0JY0-023200-10020 - SECOND CYLINDER BODY ASSYCylinder Assy 1Enquire
0JYA-023001-00001HEX FLANGE BOLT M6x6Cylinder AssyEnquire
30406-00500ROLLER NEEDLE P5X11.8Cylinder AssyEnquire
0800-021001CYLINDER HEAD COVERCylinder Head Cover AssyEnquire
0JY0-023000CYLINDER BODY ASSYCylinder Head & Cylinder Assy 1Enquire
0JYA-026000-20002SECOND CYLINDER HEAD Replacing: 0JYA-026000-20001 - SECOND CYLINDER HEAD SUB ASSYCylinder Head & Cylinder Assy 1Enquire
0JY0-024000CAMSHAFT, FRONT CYLINDERCylinder Head & Cylinder AssyEnquire
0180-022003-00001STUDCylinder Head No.1 AssyEnquire
30132-480130010SELF-TAPPING SCREWCylinder Head No.1 AssyEnquire
018B-022810COOLANT TEMP. SENSORCylinder Head No.1 AssyEnquire
0800-022013-10000THERMOSTAT CAP Replacing: 0800-022013 - THERMOSTAT CAPCylinder Head No.2 Assy 1Enquire
0800-022700THERMOSTATCylinder Head No.2 Assy 2Enquire
0JY0-022003-00001BOLT, CYLINDERCylinder Head No.2 Assy 2Enquire
018A-180007LONG SPACERFan AssyEnquire
30102-080050870INNER HEX SCREW M8X50FrameEnquire
0180-312006O-RING 14X6.8Front AxleEnquire
30130-080010810SCREWFront AxleEnquire
30906-0503000PINFront AxleEnquire
5BY0-000303SCREW M6X17.5, SOUNDBOX COVERFront Plastic 2Enquire
9GQ0-050710BEARING, HUB Replacing: 30499-03080 - BEARING HUB DAC3055WFront SuspensionEnquire
0JYA-025002-10000AUXILIARY AIR INLET MANIFOLDIntake Manifold AssyEnquire
30604-380000CLAMPIntake Manifold AssyEnquire
0180-014010WIRE CLAMPLeft Crankcase Assy 2Enquire
0800-011203-10000OIL SEALLeft Crankcase Assy 2Enquire
30400-02800BEARINGLeft Crankcase Cover AssyEnquire
0800-014003O-RING 63X2.5Left Crankcase Cover AssyEnquire
7030-021305A-TYPE SCREW CLAMPMufflerEnquire
30006-103020810BOLT M10X20 Replacing: 30006-103020840 - BOLT M10X20Oil Cooling System 1Enquire
0800-062204OIL SEAL 35X50X6Rear Axle(No Differential)Enquire
Q830-310006-10000O-RING 55X2.5Rear Axle(No Differential)Enquire
0JWA-012100-20004RH CRANKCASE ASSY Replacing: 0JWA-012100-20001 - RH CRANKCASE ASSYRight Crankcase Assy 1Enquire
0010-021005DOWEL PINRight Crankcase Assy 1Enquire
0010-011002OIL SEALRight Crankcase Assy 1Enquire
0180-332004O-RING 19X2.5Right Crankcase Assy 2Enquire
30011-060020820STUDRight Crankcase Assy 2Enquire
0800-012200GEAR SENSOR ASSY, ORDINARY PLUGRight Crankcase Assy 2Enquire
0JWA-012100-10000RH CRANKCASE ASSYRight Crankcase AssyEnquire
30903-0322210COTTER PINSteering System(Eps)Enquire
0180-061007-0050CIRCLIP 25Transmission System(1)Enquire
30402-02402NEEDLE BEARING, K24X29X13Transmission System(1)Enquire
0110-080005Oil Seal 10X20X5Water Pump AssyEnquire
0010-021019-0010BOLT M6x12Water Pump AssyEnquire
30102-102035810SCREWBumperEnquire
0800-024006TIMING SPROCKETCamshaft Of Cylinder 2 AssyEnquire
5BRA-180002O-Seal RingCooling SystemEnquire
0800-040005CIRCLIP, PISTON PINCrankshaft & Connecting Rod & Piston AssyEnquire
0JY0-013201-00003BOLT, CVT CASE COVER Replacing: 0JY0-013201 - BOLT,CVT CASE COVER NLA USE 0JY0-013201-00003Cvt Case AssyEnquire
0800-023002-00001GASKET, CYLINDERCylinder Assy 1Enquire
0JY0-022000-20002FIRST CYLINDER HEAD Replacing: 0JY0-022000-20001 - FIRST CYLINDER HEAD SUB ASSYCylinder Head & Cylinder Assy 1Enquire
0JY0-027000CAMSHAFT, REAR CYLINDERCylinder Head & Cylinder AssyEnquire
0800-022800SPARK PLUG DCPR8E (NGK)Cylinder Head No.1 AssyEnquire
0800-022015-00001SCREW PLUG M12X1.5 Replacing: 0800-022015 - SCREW PLUG M12X1.5Cylinder Head No.2 Assy 1Enquire
0800-022600-20000ROCKER ARM ASSY, AIR EXHAUSTCylinder Head No.2 Assy 2Enquire
7000-290310BEARING SEATDrivetrain SystemEnquire
30105-050030410SCREW M5X30 Replacing: 30105-050030440 - SCREW M5X30Electric SystemEnquire
0800-180006-20010HOUSING, FANFan AssyEnquire
0180-310002PIN SHAFTFront AxleEnquire
30801-03205CIRCLIPS FOR SHAFT32 Replacing: 30804-03205 - CIRCLIPS FOR SHAFT32Front SuspensionEnquire
9030-050600-10000MAIN PIN COMP Replacing: 9030-050600 - MAIN PIN ASSYFront SuspensionEnquire
0130-011114-00001BOLTIntake Manifold AssyEnquire
0JWA-011100-20001LH CRANKCASE ASSY Replacing: 0JWA-011100-20000 - LH CRANKCASE ASSYLeft Crankcase Assy 1Enquire
0800-011300-0004OIL FILTER ELEMENT Replacing: 0800-011300-00030 - OIL FILTER, ENGINELeft Crankcase Assy 2Enquire
0800-011201GEAR, BREATHERLeft Crankcase Assy 2Enquire
0180-011500MAGNETIC DRAIN BOLTLeft Crankcase Assy 2Enquire
0JWA-011009OIL STRAINERLeft Crankcase Assy 2Enquire
0010-080008DOWEL PINLeft Crankcase Assy 2Enquire
0180-014008OIL SEAL 28X52X7Left Crankcase Cover AssyEnquire
6NQ#-000206-6001INNER HEX SCREW M6x16MufflerEnquire
0180-021008-00001BOLTRear Axle(No Differential)Enquire
0180-334002O-RING 151X3Rear Axle(No Differential)Enquire
30107-060012410Screw M6X12@Color Zinc-PlatedSteering System(Eps)Enquire
30903-0202010COTTER PIN. 2X20 Replacing: 30903-0202040 - COTTER PIN. 2X20Steering System(Eps)Enquire
30801-02905CIRCLIPS FOR SHAFT 29Transmission System(1)Enquire
0180-062205O-RING 88X2.5Transmission System(2)Enquire
30400-02501BEARINGTransmission System(2)Enquire
0180-062104-0010LIMITATOR, BEARINGTransmission System(2)Enquire
0JYA-110002-20000CLAMP D79Air Filter AssyEnquire
0800-024002-00001DOWEL PIN, SPROCKET Replacing: 0800-024002 - DOWEL PIN, SPROCKETCamshaft Of Cylinder 2 AssyEnquire
0JWA-014000-20000LH CRANKCASE COVER ASSYCrankcase AssyEnquire
0JY0-040003-00012PLAIN BEARING, CONNECTING ROD, REDCrankshaft & Connecting Rod & Piston AssyEnquire
0JY0-013103OIL SEAL 32X55X10Cvt Case AssyEnquire
0JY0-023100-10011FIRST CYLINDER BODY ASSY, MARK 1 Replacing: 0JY0-023100-10010 - FIRST CYLINDER BODY ASSYCylinder Assy 1Enquire
0GR0-023400-00001TENSIONER ASSY Replacing: 0GR0-023400 - TENSIONERCylinder Assy 1Enquire
0800-022500-20000ROCKER ARM ASSY, AIR INTAKECylinder Head No.2 Assy 2Enquire
30800-05205CIRCLIP FOR HOLEDrivetrain SystemEnquire
0010-023010-0010BOLT M6x20Fan AssyEnquire
0180-312002OIL SEAL 48X65X9Front AxleEnquire
30102-080020810SCREWFront AxleEnquire
30800-06200CIRCLIP FOR HOLE 62Front AxleEnquire
7020-120006CLAMP D16.6AFuel TankEnquire
0JYA-025006BUSHING 6.2X14X10Intake Manifold AssyEnquire
0800-011105SEAT, BREATHERLeft Crankcase Assy 2Enquire
0800-011006-00001SCREW PLUGLeft Crankcase Assy 2Enquire
0130-011400PLUG, SEALLeft Crankcase Assy 2Enquire
30400-01003BEARING 6200-RS/P6Left Crankcase Assy 2Enquire
0800-011004IDLE GEAR, BREATHERLeft Crankcase Assy 2Enquire
0010-011017-0010Bolt M6X60 Galvanized Trivalent ChromiumLeft Crankcase Cover AssyEnquire
0180-014007-0010PRESS PLATE, OIL SEALLeft Crankcase Cover AssyEnquire
A000-020600CLAMP 2MufflerEnquire
0JYA-071007CLIP, WATER PIPEOil Cooling System 1Enquire
30406-00402ROLLER NEEDLE P4x21.8Oil Pump AssyEnquire
30406-00400ROLLER PINOil Pump AssyEnquire
30105-040008410SCREW M4X8Rear Axle(No Differential)Enquire
30110-421130010SELF-TAPPING SCREWRear Plastic 1Enquire
7000-050501O-RINGRear SuspensionEnquire
0700-012003-00002BOLTRight Crankcase Assy 1Enquire
0180-023002O-SEAL RINGRight Crankcase Assy 1Enquire
30499-03000BEARING 5206Right Crankcase Assy 1Enquire
0JWA-012004MIDDLE BEARING RETAINER, FRONT OUTPUT SHAFTRight Crankcase Assy 2Enquire
30112-060012410SCREW COMP M6X12Steering System(Eps)Enquire
0180-060008BEARING RETAINER, FRONT OUTPUT SHAFTTransmission System(2)Enquire
30124-080025810SCREW M8X25Transmission System(2)Enquire
0180-065002OIL SEAL SD15X25X5Transmission System(3)Enquire
0180-064002-00001LOCK SCREW T25Transmission System(3)Enquire
0JY0-027001CAMSHAFT, REAR CYLINDERCamshaft Of Cylinder 2 AssyEnquire
30601-110010CLAMPCooling SystemEnquire
0JY0-040003-00022PLAIN BEARING, CONNECTING ROD, BLACK Replacing: 0JY0-040003-00020 - PLAIN BEARING, CONNECTING ROD BLACK@MIDDLECrankshaft & Connecting Rod & Piston AssyEnquire
0GSV-013004-3000BOLT 1, CVT COVER Replacing: 0800-021101-1000 - BOLT, CYLINDER HEAD COVERCylinder Head Cover AssyEnquire
0JY0-026000REAR CYLINDER HEAD COMPCylinder Head & Cylinder AssyEnquire
30800-02205CIRCLIP FOR HOLEDrivetrain SystemEnquire
018A-180001SLEEVEFan AssyEnquire
9060-038122PLUGFrameEnquire
9010-270203-00001WIRE CIRCLIP Replacing: 9010-270203 - WIRE CIRCLIPFront Cv ShaftEnquire
7000-050510BEARING COMPFront SuspensionEnquire
6070-120400CLAMP(Φ14.5)Fuel TankEnquire
9050-320103SLIDING PIECEGear ShiftingEnquire
0JYA-025010Clamp 54Intake Manifold AssyEnquire
0130-011303O-RING 14X1.4Left Crankcase Assy 2Enquire
0180-014009-00001SCREW, PRESS PLATELeft Crankcase Cover AssyEnquire
30110-420160010SELF-TAPPING SCREWLightEnquire
0180-030001-00001BOLTMagneto AssyEnquire
30110-420095010SELF-TAPPING SCREWMiddle Plastic 1Enquire
0010-030002-00001BOLTOil Pump AssyEnquire
30800-06300CIRCLIPRear SuspensionEnquire
9060-060002PLUG, REAR SUSPENSIONRear SuspensionEnquire
7000-050502CIRCLIPRear SuspensionEnquire
0800-061007CIRCLIP 29Transmission System(1)Enquire
0110-041007BEARING 28X68X18 Replacing: 30499-02800 - BEARINGTransmission System(2)Enquire
01A0-013005O-SEAL RINGWater Pump AssyEnquire
0800-110008CLAMPAir Filter AssyEnquire
30102-060016810SCREWBumperEnquire
8010-180023CAP, RESERVOIR TANKCooling SystemEnquire
9010-180007CLAMP, WATER HOSECooling SystemEnquire
0JWA-012000-10000RH CRANKCASE SUB ASSYCrankcase AssyEnquire
0JYA-041000-10024CRANKSHAFT ASSYCrankshaft & Connecting Rod & Piston AssyEnquire
0JY0-040003-00030PLAIN BEARING, CONNECTING ROD BLUECrankshaft & Connecting Rod & Piston AssyEnquire
9010-000105A-TYPE SCREW CLAMP 78-101Cvt Air PipeEnquire
0JWA-013202FRONT HEAT INSULATORCvt Case AssyEnquire
0180-023200-0080TENSIONERCylinder AssyEnquire
0JY0-022000FRONT CYLINDER HEAD ASSYCylinder Head & Cylinder AssyEnquire
30102-102025810SCREWDrivetrain SystemEnquire
018A-180005IMPELLERFan AssyEnquire
0181-314000MOTOR ASSY, FRONT GEAR CASE, ORDINARY PLUGFront AxleEnquire
7030-120060CAP, FUEL TANKFuel TankEnquire
0JYA-170001ClaspInjector SystemEnquire
30105-050012410SCREWLightEnquire
30112-060016410SCREW COMP M6X16 Replacing: 30112-060016440 - SCREW COMP M6X16Middle Plastic 2Enquire
5BWB-280302CIRCLIPRear Cv ShaftEnquire
30499-03081BEARING HUB DAC3063WRear SuspensionEnquire
9060-060704LOWER MOUNTING SHAFT, REAR BEARING CARRIERRear SuspensionEnquire
30121-080025700SCREWSide DoorsEnquire
30102-050012810SCREWTransmission System(2)Enquire
30801-01205CIRCLIPS FOR SHAFTTransmission System(3)Enquire

Exploded diagrams — Engine

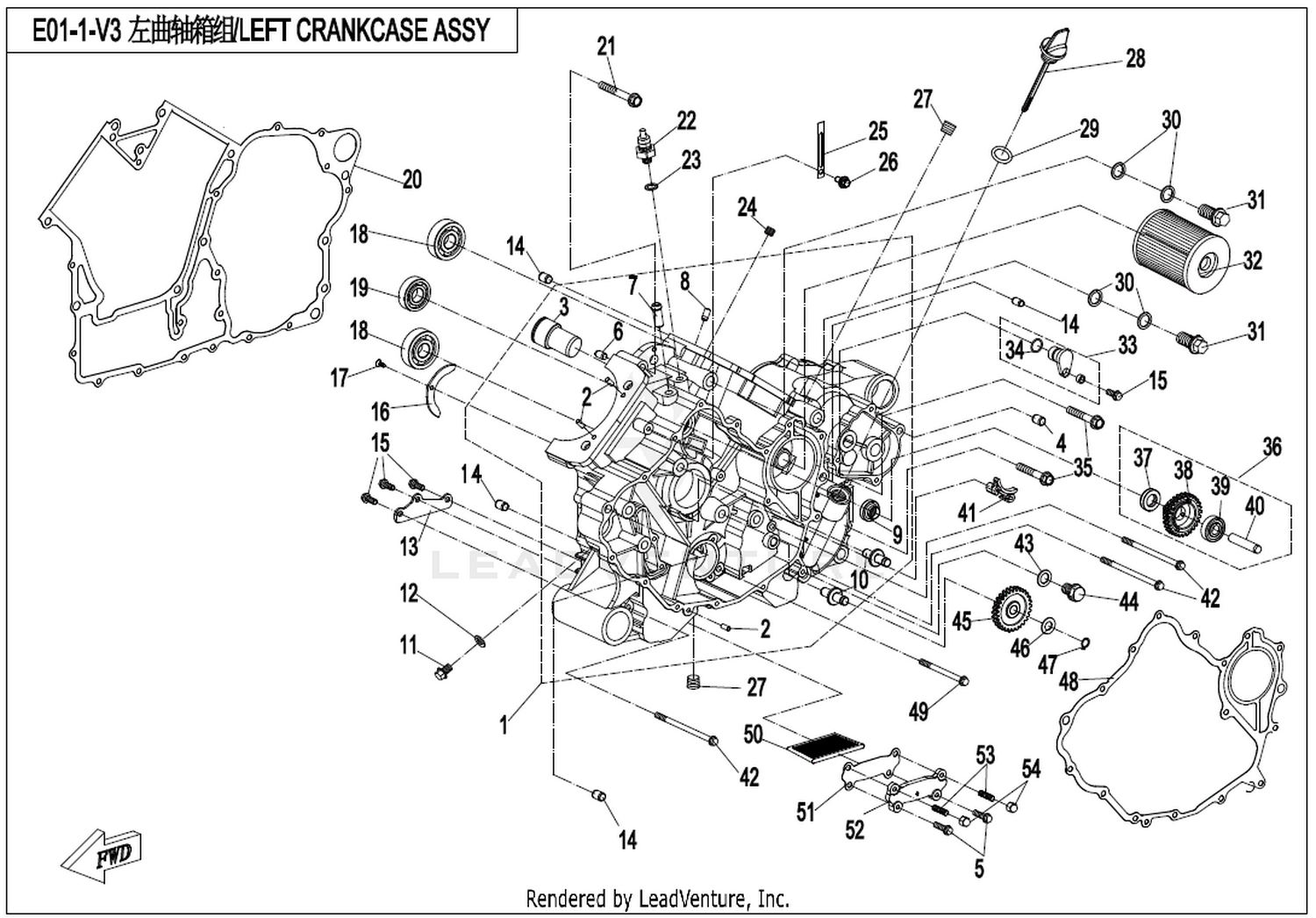

ZFORCE 1000 2017 Left Crankcase Assy 1 exploded diagram
Left Crankcase Assy 1 · 32

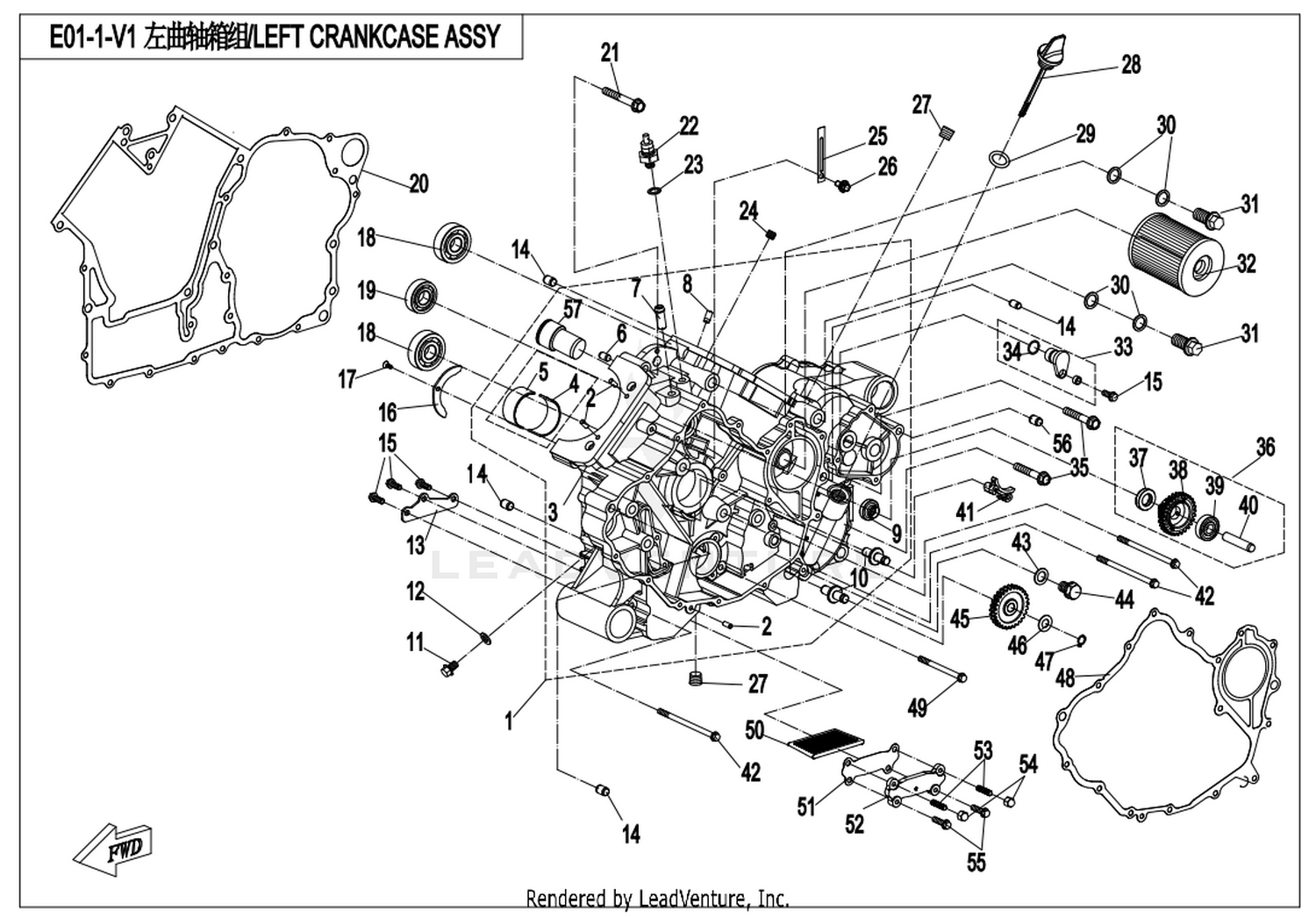

ZFORCE 1000 2017 Left Crankcase Assy 2 exploded diagram
Left Crankcase Assy 2 · 32

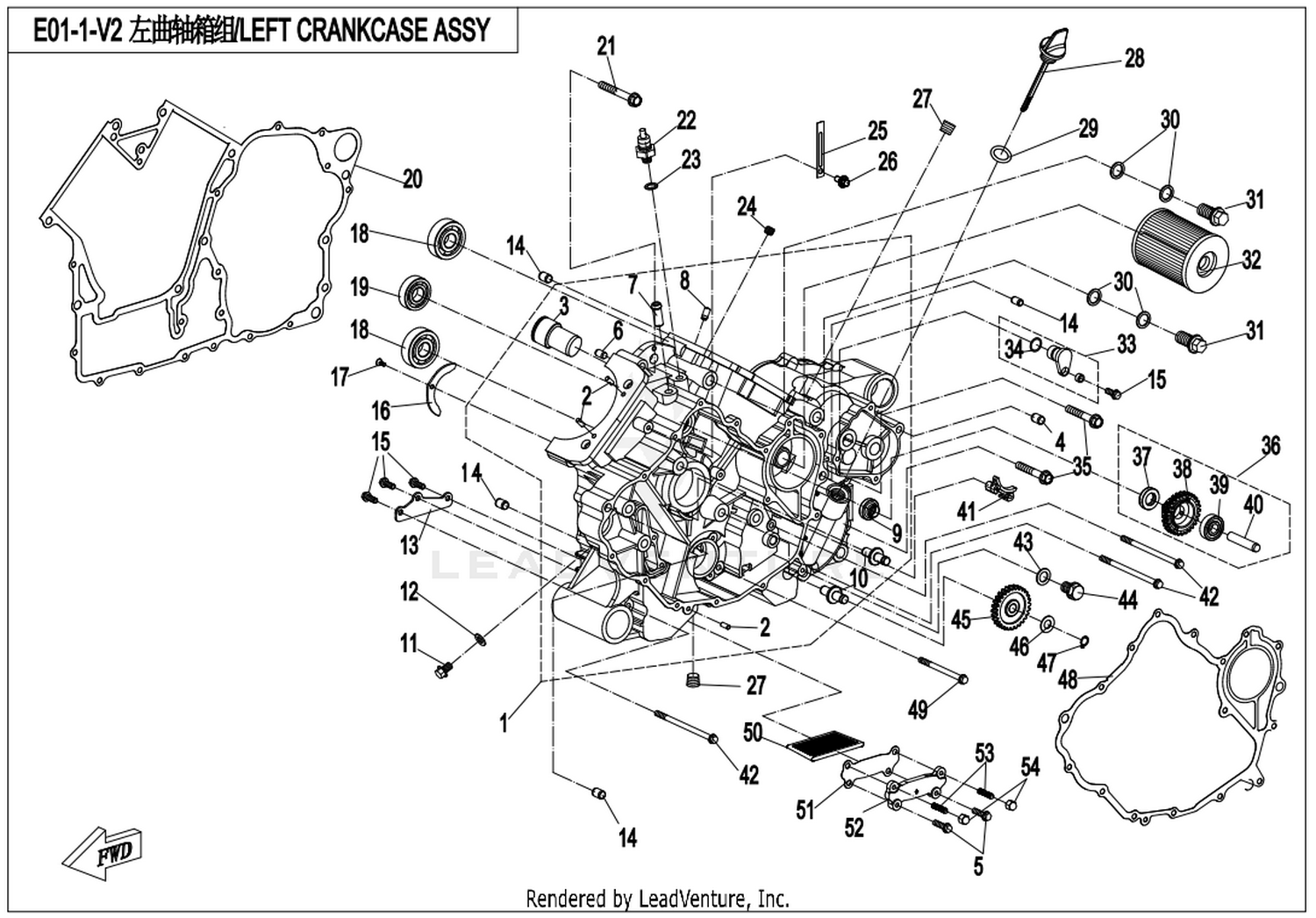

ZFORCE 1000 2017 Left Crankcase Assy exploded diagram
Left Crankcase Assy · 32
ZFORCE 1000 2017 Right Crankcase Assy 1 exploded diagram
Right Crankcase Assy 1 · 21

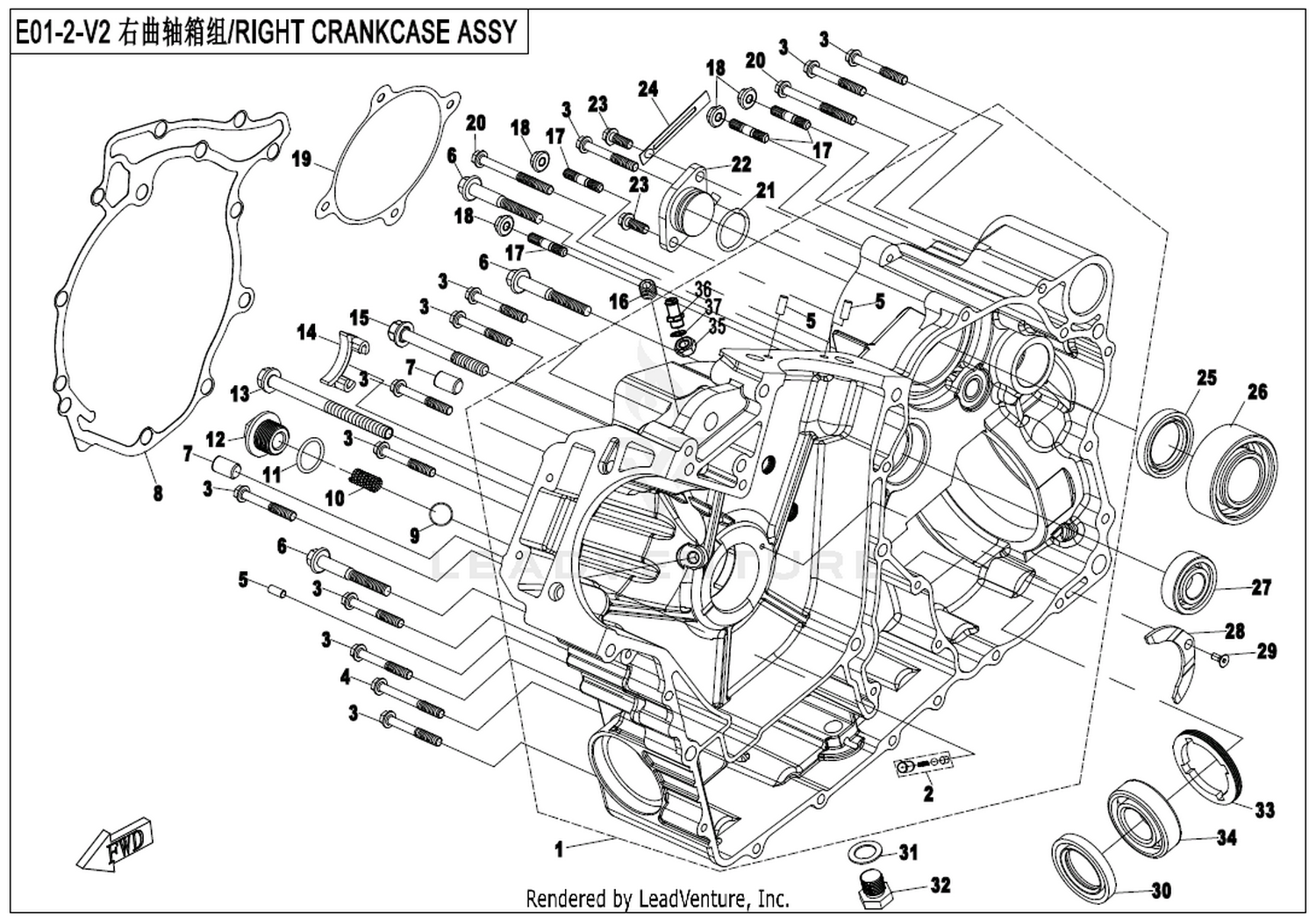

ZFORCE 1000 2017 Right Crankcase Assy exploded diagram
Right Crankcase Assy · 21

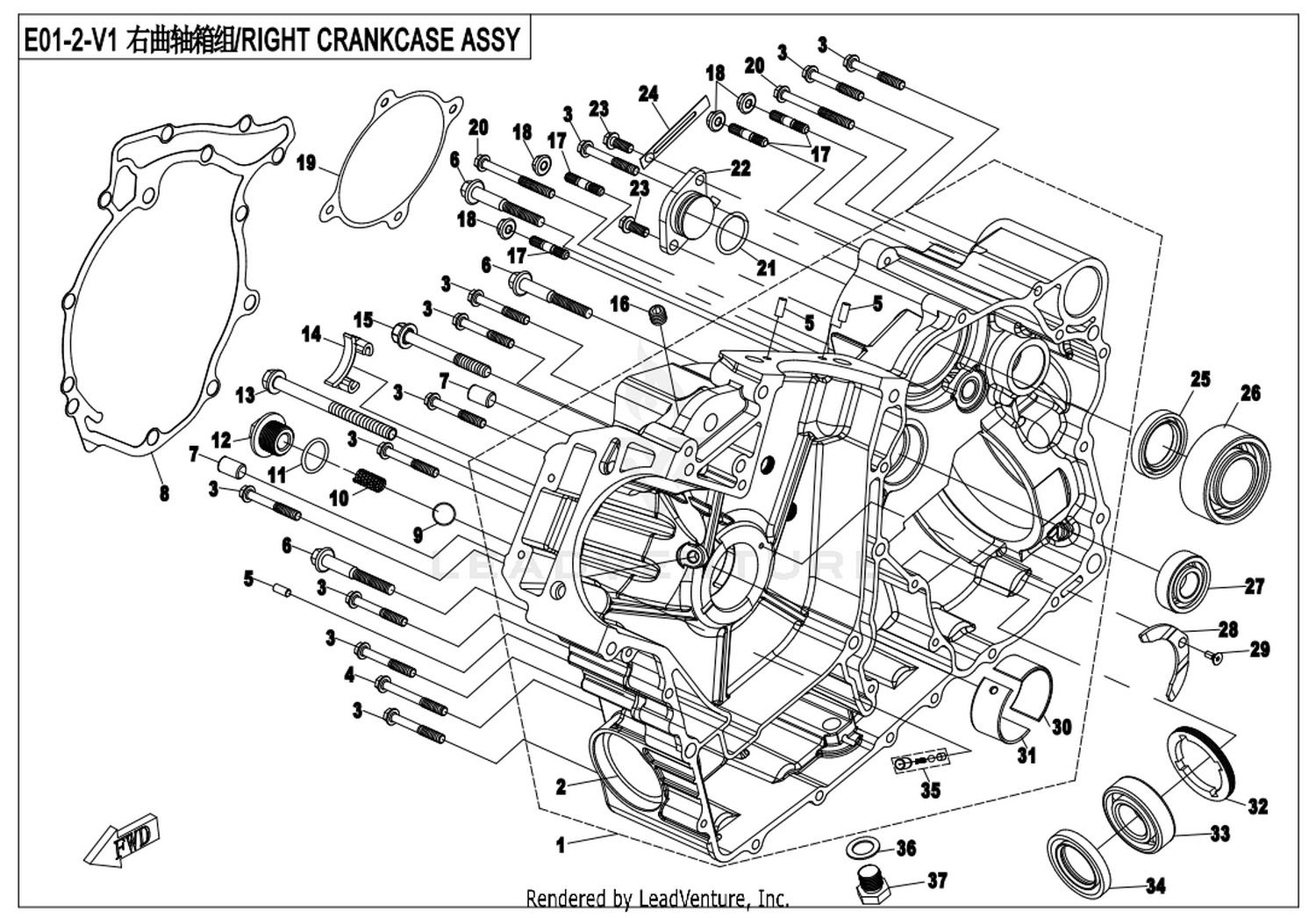

ZFORCE 1000 2017 Right Crankcase Assy 2 exploded diagram
Right Crankcase Assy 2 · 19

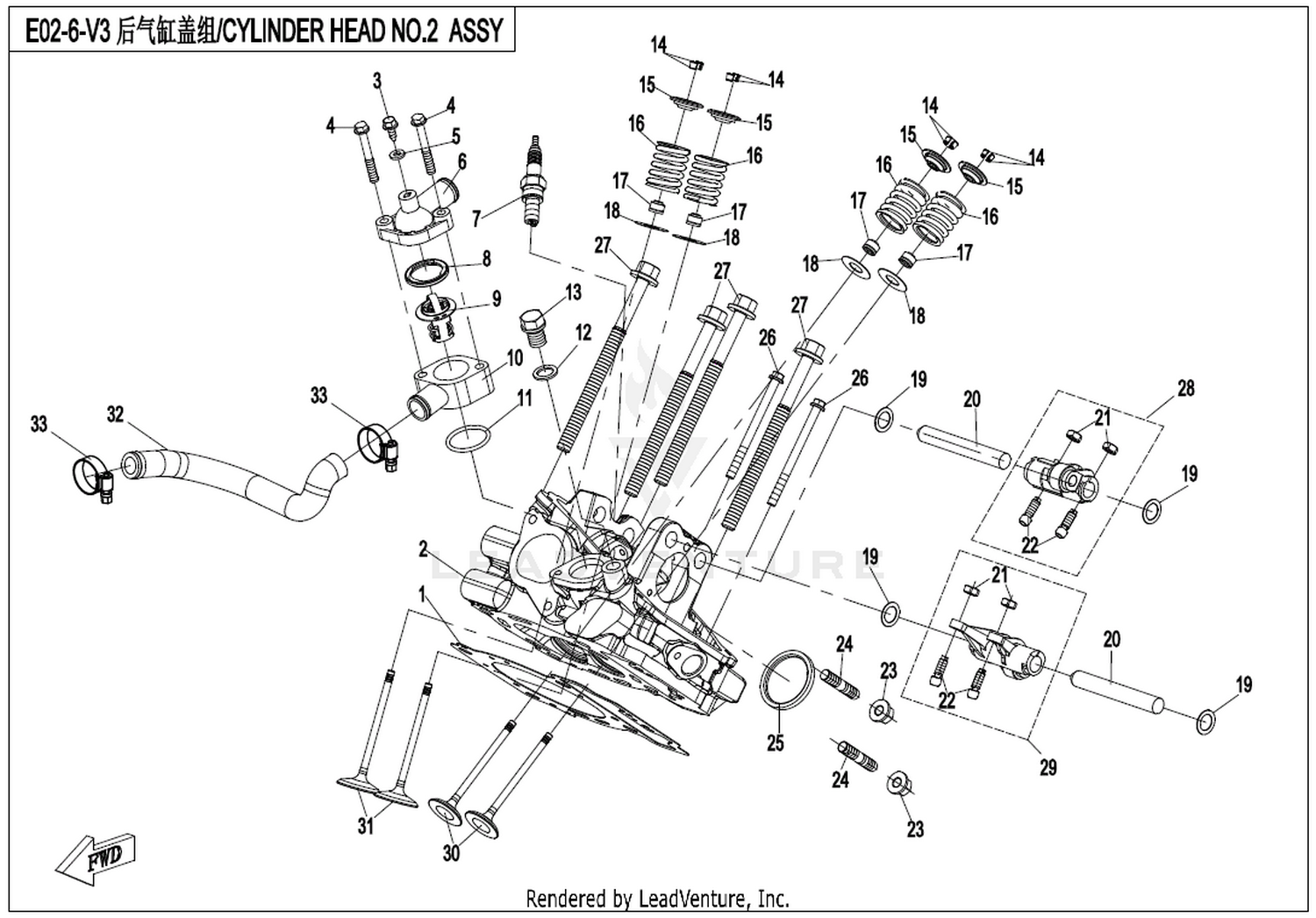

ZFORCE 1000 2017 Cylinder Head No.2 Assy 2 exploded diagram
Cylinder Head No.2 Assy 2 · 16
ZFORCE 1000 2017 Cylinder Head No.2 Assy 1 exploded diagram
Cylinder Head No.2 Assy 1 · 15
ZFORCE 1000 2017 Cylinder Head No.2 Assy exploded diagram
Cylinder Head No.2 Assy · 14

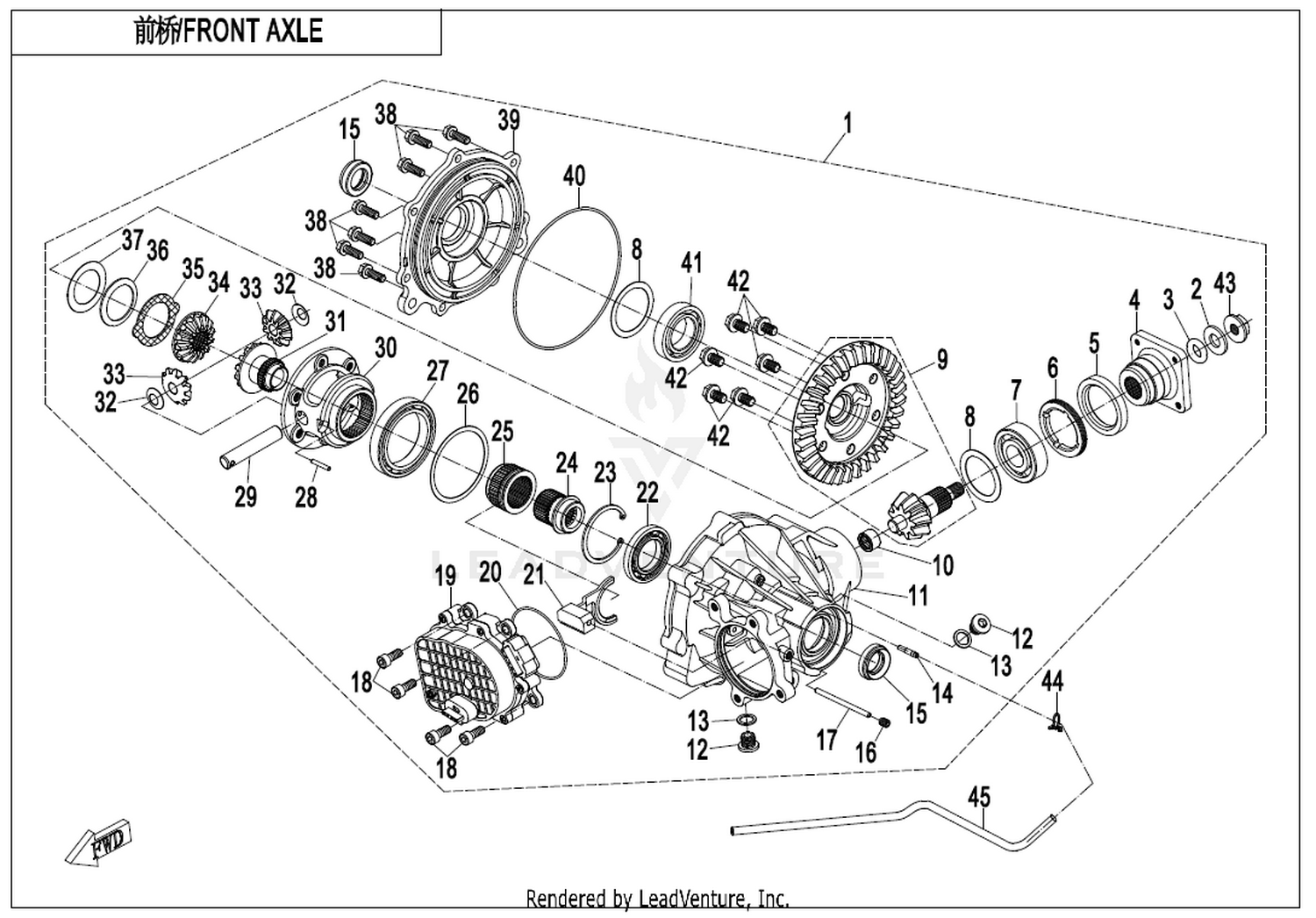

ZFORCE 1000 2017 Front Axle exploded diagram
Front Axle · 12

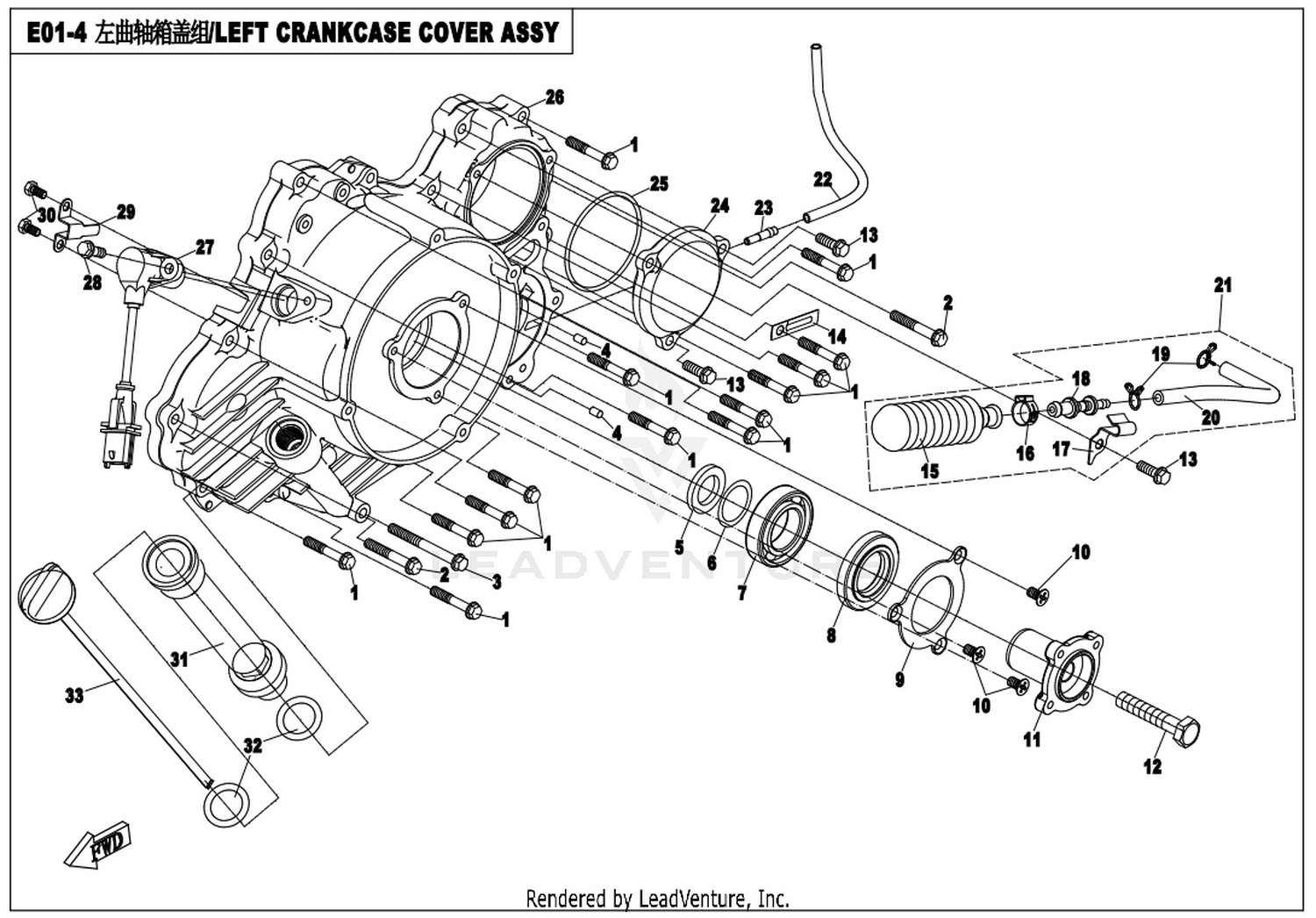

ZFORCE 1000 2017 Left Crankcase Cover Assy exploded diagram
Left Crankcase Cover Assy · 12
ZFORCE 1000 2017 Cylinder Head No.1 Assy exploded diagram
Cylinder Head No.1 Assy · 12

Browse the catalogue interactively

Open Engine in the interactive ZFORCE 1000 2017 catalogue to drill into diagrams, check availability and add parts to your cart.

Other assembly groups on this vehicle

Body · 363Gearbox · 244Suspension · 89Brake System · 84Wheels & Tyres · 73Electrical System · 71Cooling System · 46Filters · 44Clutch & Parts · 33Fuel Supply System · 32Final Drive · 21Exhaust System · 19Steering System · 10Fuel Preparation · 5Unclassified · 312
