2022–2023 TG 125 AC CBS E5 (2022 – 2023)Engine parts

UK market37 genuine parts12 diagrams

Subgroups

Crankcase & Crankshaft · 1Cylinder Head & Parts · 17Seals & Gaskets · 5Lubrication System · 2Belt/Chain Drive · 2Engine Hardware · 15

Part numbers

Every genuine engine part fitted to the 2022–2023 TG 125 AC CBS E5 (2022 – 2023). Each number opens its cross-reference & fitment page.

Part numberDescriptionDiagramPrice
08700-5789-M6X18-CZRoyal Alloy GT 125 AC CBS E5 FLANGE BOLT M6X18AC Gen AssyEnquire
08RA-07-10X14Royal Alloy GT 125 AC CBS E5 DOWEL PIN 10X14Mission Case & Drive ShaftEnquire
08RA-07-M6X63-WZRoyal Alloy GT 125 AC CBS E5 STUD BOLT M6x63Cylinder HeadEnquire
0304020004-02-001Royal Alloy GP 125 AC CBS E5 Seal Ring Air CooledTwo Piece MufflerEnquire
0312030002-01-001Royal Alloy GT 125 AC CBS E5 ClampSeatEnquire
08RA-08-18X3.3Royal Alloy GT 125 AC CBS E5 O-RING 18x3.2R. Crank Case CoverEnquire
08RA-08-19.8X30X5Royal Alloy GT 125 AC CBS E5 OIL SEAL 19.8x30x5R. Crank Case CoverEnquire
08RA-08-013Royal Alloy GT 125 AC CBS E5 OIL LEVEL GAUGER. Crank Case CoverEnquire
08RA-08-012Royal Alloy GP 125 AC CBS E5 OIL FILTER SCREENR. Crank Case CoverEnquire
08RA-04-002Royal Alloy GT 125 AC CBS E5 TAPPET ADJUSTING HOLE CAPR. Crank Case CoverEnquire
08RA-03-001Royal Alloy GP 125 AC CBS E5 R.CRANK CASE COMP.R Crank Case & Oil Pump AssyEnquire
08RA-08-L25X40X7Royal Alloy GT 125 AC CBS E5 OIL SEAL Ø25XØ40X7Moveable Drive Face AssyEnquire
08RA-06-012Royal Alloy GT 125 AC CBS E5 START MOTOR ASSY.L Crank CaseEnquire
08RA-03-002Royal Alloy GP 125 AC CBS E5 L.CRANK CASE COMP.L Crank CaseEnquire
0314010001-10-001Royal Alloy GP300SE LC E5 ClampHandlebar and Speedo CoverEnquire
08RA-11-010-IRoyal Alloy GP 125 AC CBS E5 pressure cap?fuel injectorFuel InjectorEnquire
0307070004-02-001Royal Alloy GP 125 AC CBS E5 Lower tapered roller bearing 32906Front ForkEnquire
08RA-08-007Royal Alloy GP 125 AC CBS E5 CARB.INSULATORCylinder HeadEnquire
08RA-01-005Royal Alloy GP 125 AC CBS E5 IN.VAIVECylinder HeadEnquire
08RA-07-008Royal Alloy GT 125 AC CBS E5 JOINTCylinder HeadEnquire
08RA-02-002Royal Alloy GP 125 AC CBS E5 TENSIONER LIFTER ASSY.CylinderEnquire
08RA-10-004-IRoyal Alloy GT 125 AC CBS E5 CYLINDER GASKETCylinderEnquire
08RA-02-001-125Royal Alloy GP 125 AC CBS E5 CYLINDERCylinderEnquire
08RA-02-007Royal Alloy GT 125 AC CBS E5 PISTON PIN CLIPCrank ShaftEnquire
08RA-02-006-125Royal Alloy GP 125 AC CBS E5 PISTON PIN 7X10X29.2Crank ShaftEnquire
0312020007-02-001Royal Alloy GP 125 AC CBS E5 Sponge mat 5x5x740CaseEnquire
0312020020-02-001Royal Alloy GP 125 AC CBS E5 stripCaseEnquire
0314030001-02-001Royal Alloy GP 125 AC CBS E5 Cotter pinCaseEnquire
8.RA-08-012Royal Alloy GP 125 AC CBS E5 OIL FILTER SCREENR. Crank Case CoverEnquire
8.RA-03-001Royal Alloy GP 125 AC CBS E5 R.CRANK CASE COMP.R Crank Case & Oil Pump AssyEnquire
8.RA-03-002Royal Alloy GP 125 AC CBS E5 L.CRANK CASE COMP.L Crank CaseEnquire
8.RA-08-007Royal Alloy GP 125 AC CBS E5 CARB.INSULATORCylinder HeadEnquire
08RA-10-011-IRoyal Alloy GT 125 AC CBS E5 CYOLINDER HEAD PARTITIONCylinder HeadEnquire
8.RA-02-002Royal Alloy GP 125 AC CBS E5 TENSIONER LIFTER ASSY.CylinderEnquire
12191Z2D000Royal Alloy GT 125 AC CBS E5 Cylinder GasketCylinderEnquire
8.RA-02-001-125Royal Alloy GP 125 AC CBS E5 CYLINDERCylinderEnquire
8.RA-02-006-125Royal Alloy GP 125 AC CBS E5 PISTON PIN 7X10X29.2Crank ShaftEnquire

Exploded diagrams — Engine

2022–2023 TG 125 AC CBS E5 (2022 – 2023) Cylinder Head exploded diagram
Cylinder Head · 7
2022–2023 TG 125 AC CBS E5 (2022 – 2023) Cylinder exploded diagram
Cylinder · 7
2022–2023 TG 125 AC CBS E5 (2022 – 2023) R. Crank Case Cover exploded diagram
R. Crank Case Cover · 6

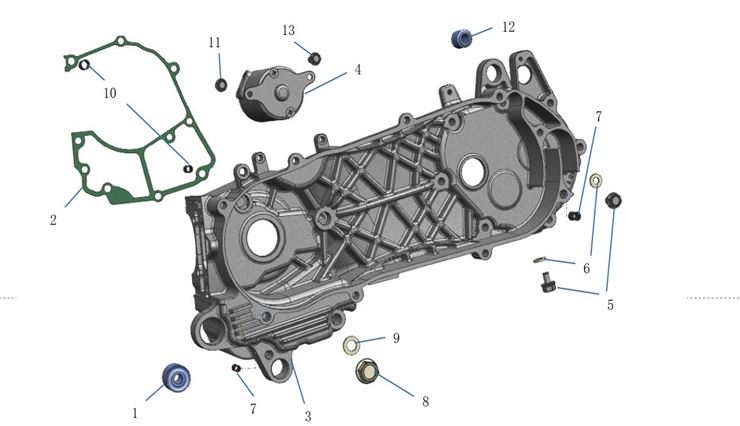

2022–2023 TG 125 AC CBS E5 (2022 – 2023) L Crank Case exploded diagram
L Crank Case · 5
2022–2023 TG 125 AC CBS E5 (2022 – 2023) Crank Shaft exploded diagram
Crank Shaft · 3

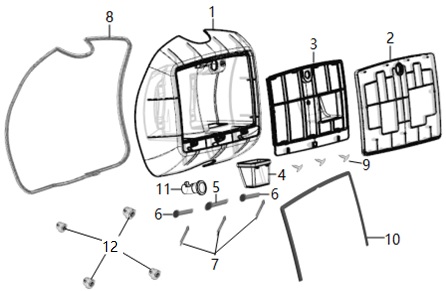

2022–2023 TG 125 AC CBS E5 (2022 – 2023) Case exploded diagram
Case · 3

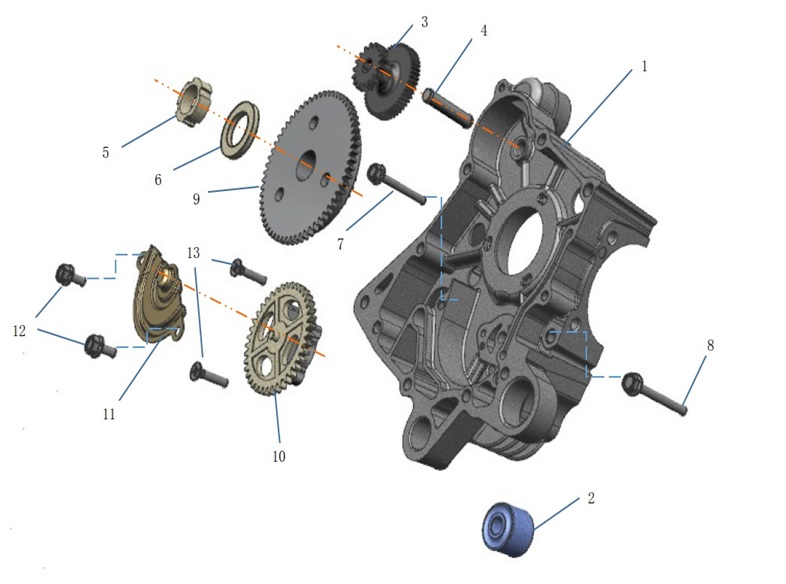

2022–2023 TG 125 AC CBS E5 (2022 – 2023) R Crank Case & Oil Pump Assy exploded diagram
R Crank Case & Oil Pump Assy · 2

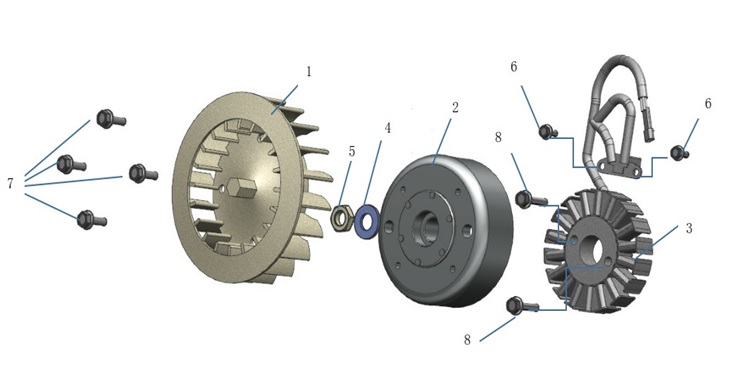

2022–2023 TG 125 AC CBS E5 (2022 – 2023) AC Gen Assy exploded diagram
AC Gen Assy · 1
2022–2023 TG 125 AC CBS E5 (2022 – 2023) Mission Case & Drive Shaft exploded diagram
Mission Case & Drive Shaft · 1

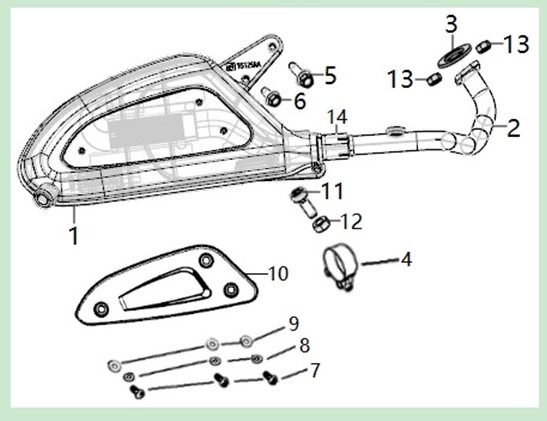

2022–2023 TG 125 AC CBS E5 (2022 – 2023) Two Piece Muffler exploded diagram
Two Piece Muffler · 1

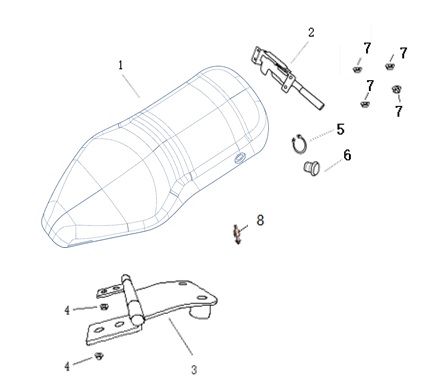

2022–2023 TG 125 AC CBS E5 (2022 – 2023) Seat exploded diagram
Seat · 1

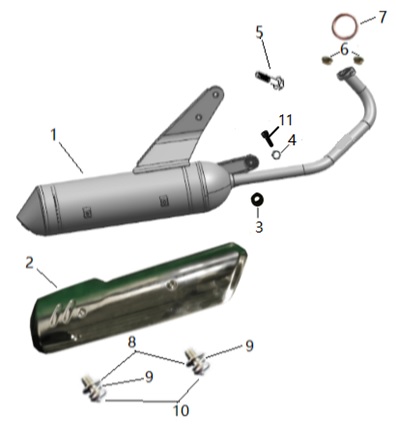

2022–2023 TG 125 AC CBS E5 (2022 – 2023) Muffler exploded diagram
