Verified fitment — 3 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (3)

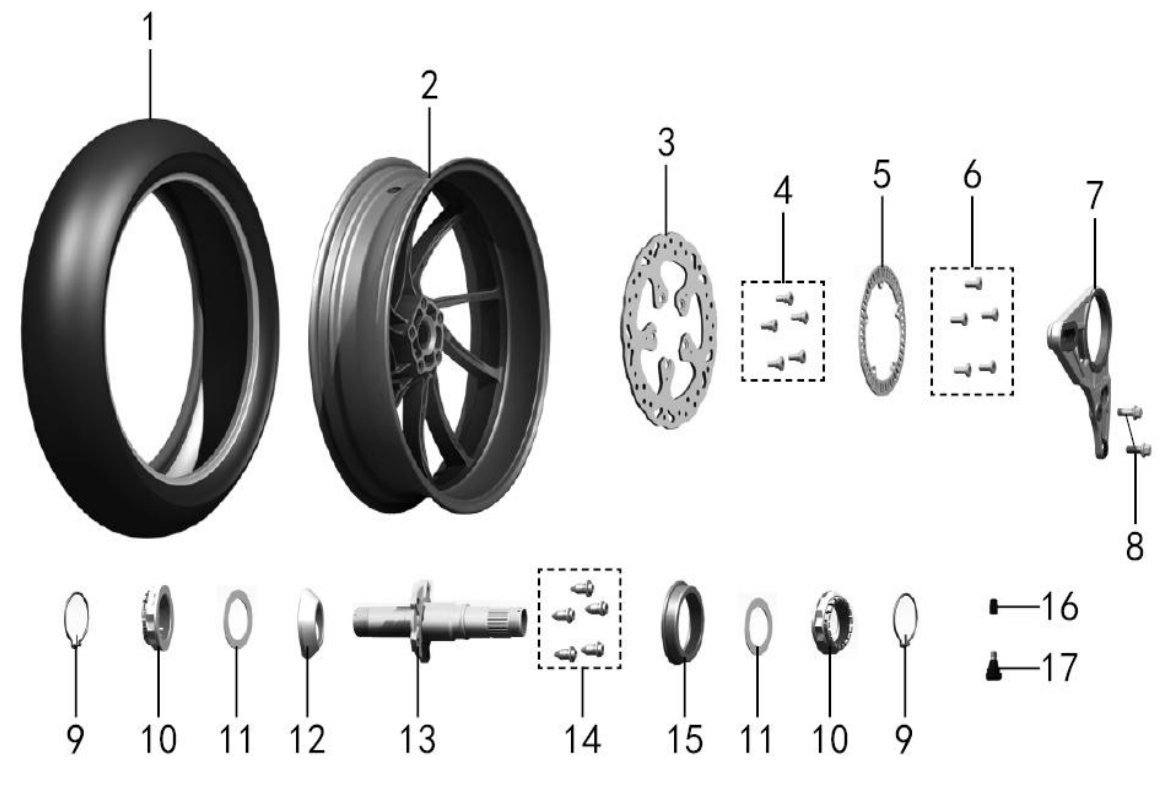

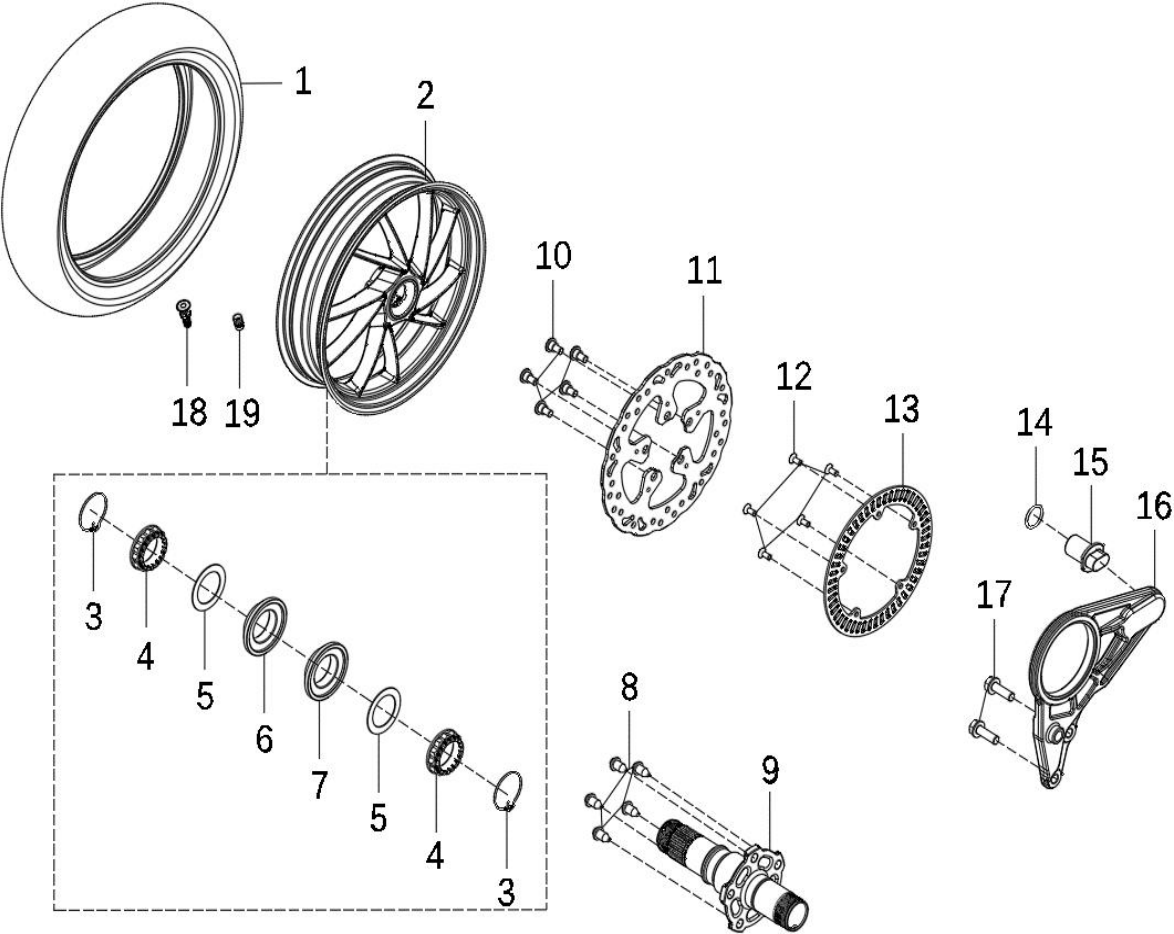

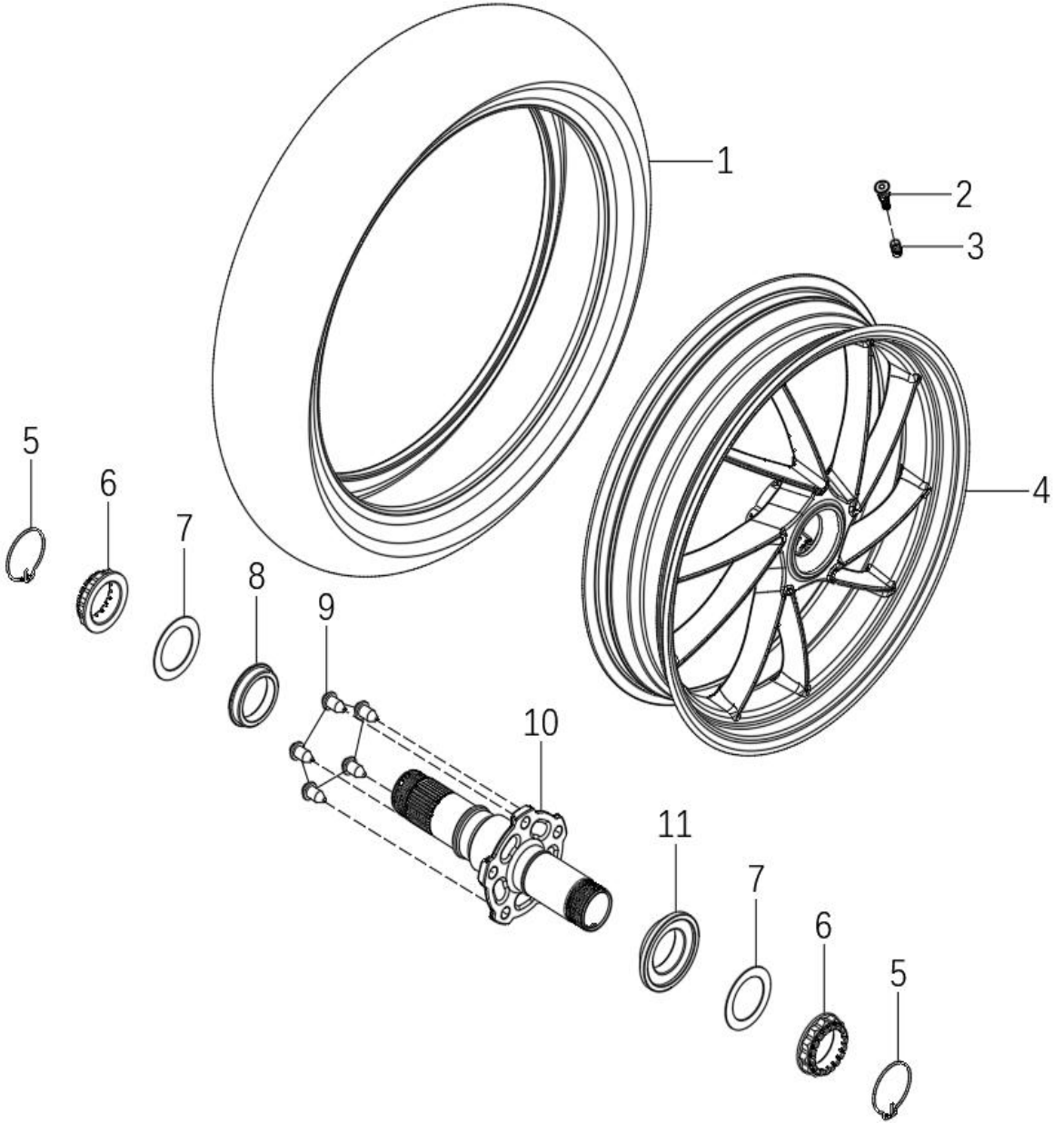

Location in exploded diagrams
Other parts on this diagram — 未分组
- #1 350017-P300-00000 — 后轮胎(150/60R17) 件 321RR、正新150/60R17,花纹C
- 352500-P200-00001 — 件 321R、黑色,MT4.25×17
- 352500-P200-D0300 — 件 321RR、亮光橙色,MT4.25*17
- 352500-P200-H1500 — 件 321RR、H15矿石灰轮圈颜色,
- 352500-P200-00002 — 件 321R、黑色,MT4.25×17,套绿色
- 352500-P200-00003 — 件 321R、黑色,MT4.25×17,套灰色
- #3 351800-R201-00002 — 后碟刹盘(平盘) 件 500F、新状态,240平盘,齿圈安
- #4 5004-07010-SC00 — 内六角台阶螺钉M7*10*1 件 M7*10*1,台阶10*6,带盘台阶螺
- #5 350024-R201-000 — ABS齿圈-后 件
- #6 5025-05008-BS00 — 内六角花形盘头螺钉M5*8 件 M5*0.8*8,4.8级,L=8,304不锈钢,盘2.009
- #7 350019-R201-00003 — 后卡钳支架 件 500F、液态模锻,配圆柱限位销
- #8 5001-08020-SC00 — 六角法兰面螺栓M8*20 件
- #9 5011-00200-SC00 — 钢丝卡∮2*∮42 件
- #10 5010-38150-YH01 — 后轮轴螺母M38*1.5*15*45 件 M38*1.5*15*45,两端使用,无法
- #11 5018-39010-SC00 — 平垫∮39*∮56*1 件
- #13 410003-P200-00000 — 后轮轴(不带销钉,空心后轮轴) 件 321R、不带销钉,空心后轮轴,
- #14 370022-R201-000 — 拨销 件 500F、L=23.5,带M7*1内螺纹, 级8.0,环0
- #15 910002-R201-000 — 后轮衬套-左∮40*∮50*10(T型) 件 500F、∮40*∮50*10,T型
- #16 350014-R100-000 — 气门嘴盖(黑色胶盖) 件 500GY、黑色胶盖
- #17 350013-R100-000 — 气门嘴 件 500GY、螺纹M8环保值TR-41
