Verified fitment — 2 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (2)

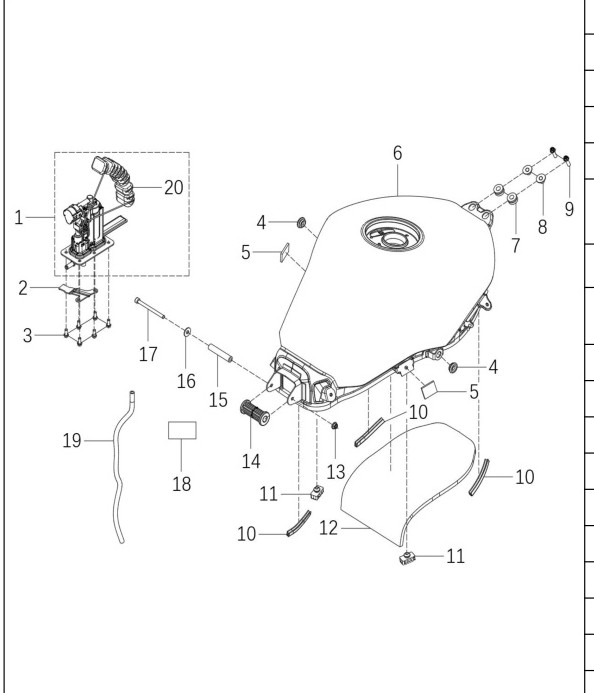

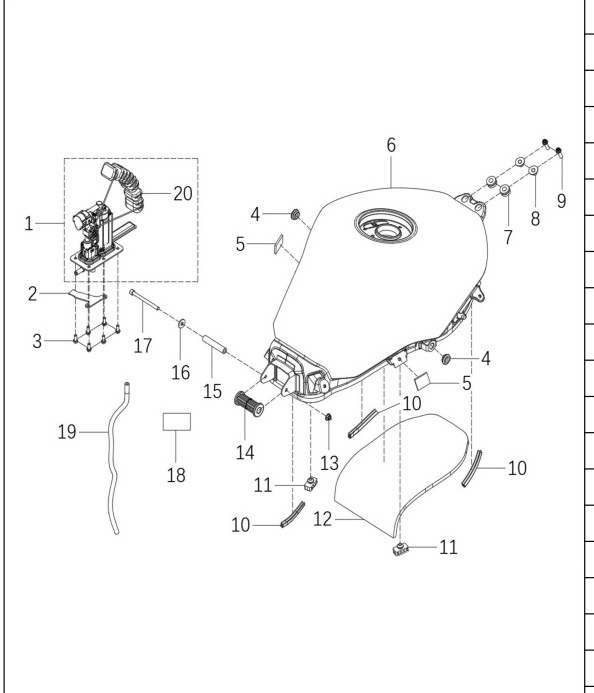

Location in exploded diagrams


Other parts on this diagram
- #1 310400-T300-00000 — 燃油泵
- #2 360036-T302-E0100 — 燃油滤清器支架
- #3 5021-05012-XN00 — 内六花六角法兰面螺栓M5*12,表面处理锌镍合金,盘9.5mm
- #4 420037-R201-000 — 圆形蘑菇头胶圈
- #5 900044-T300-00000 — 蘑菇塔扣
- #6.1 310300-T300-W0102 — 油箱
- #6.2 310300-T300-H2100 — 油箱
- #6.3 310300-T300-B1700 — 油箱
- #7 420008-T300-00003 — 工字胶圈
- #8 5013-06009-SC00 — 翻边衬套
- #9 5025-06020-BS01 — 内六角花形盘头螺钉M6*1*20,性能等级:GB/T3098.6-2014中
- #10 420086-T300-00000 — 包边条
- #11 421300-P200-00000 — 油箱后减震胶垫
- #12 420065-T300-00000 — 防烫贴
- #13 5008-06070-SC00 — 六角法兰面自锁螺母500F、M6*1.0*7*10,安装边包
- #14 421300-T300-00000 — 油箱后减震胶垫
- #15 910004-T300-00007 — 衬套
- #16 5018-06015-SC00 — 平垫
- #17 5021-06075-XN00 — 内六花六角法兰面螺栓M6*75,表面处理锌镍合金
- #19 420800-T300-00000 — 油箱排水管
- #20 310402-T300-00000 — 油位传感器
