Verified fitment — 2 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.

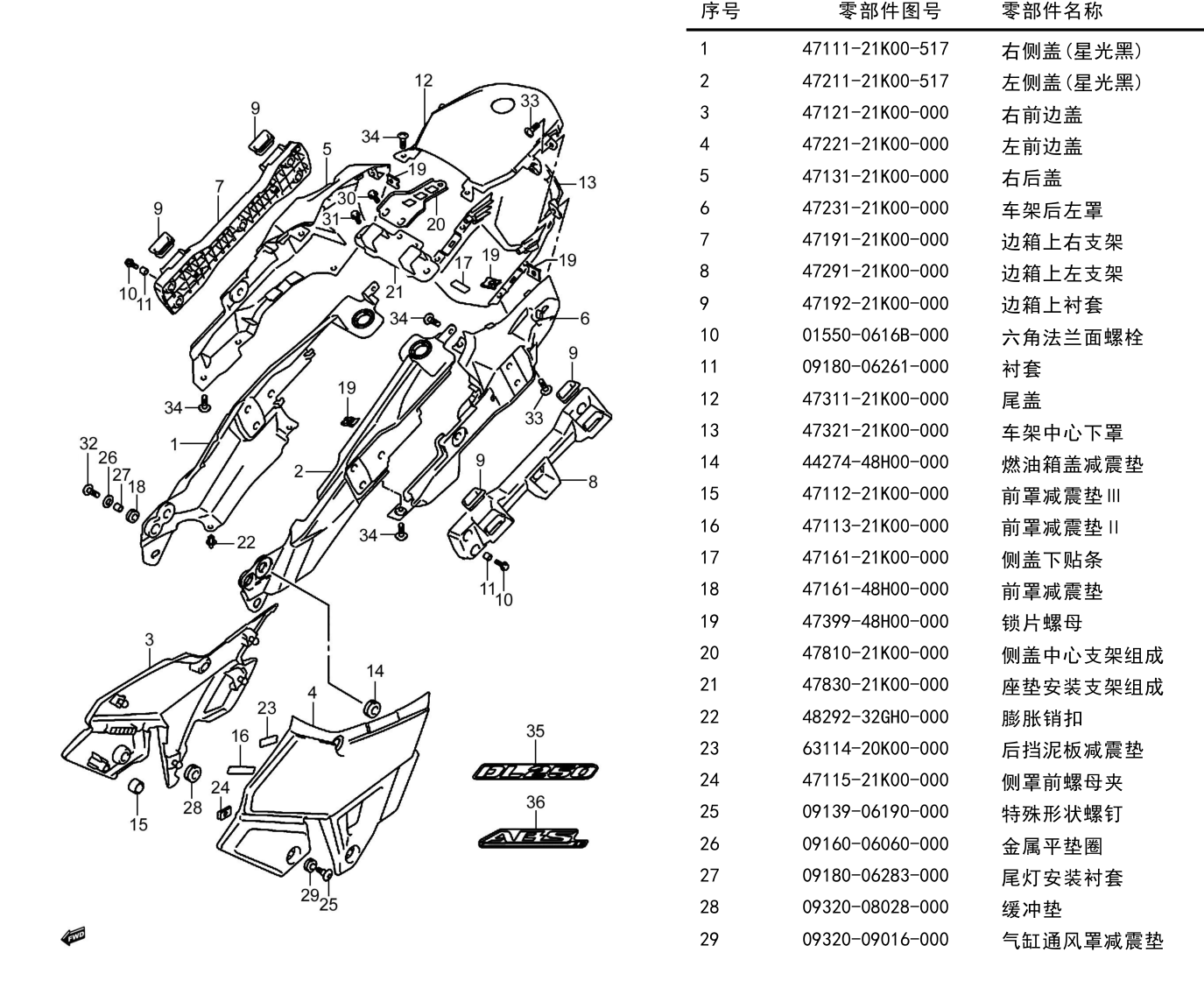

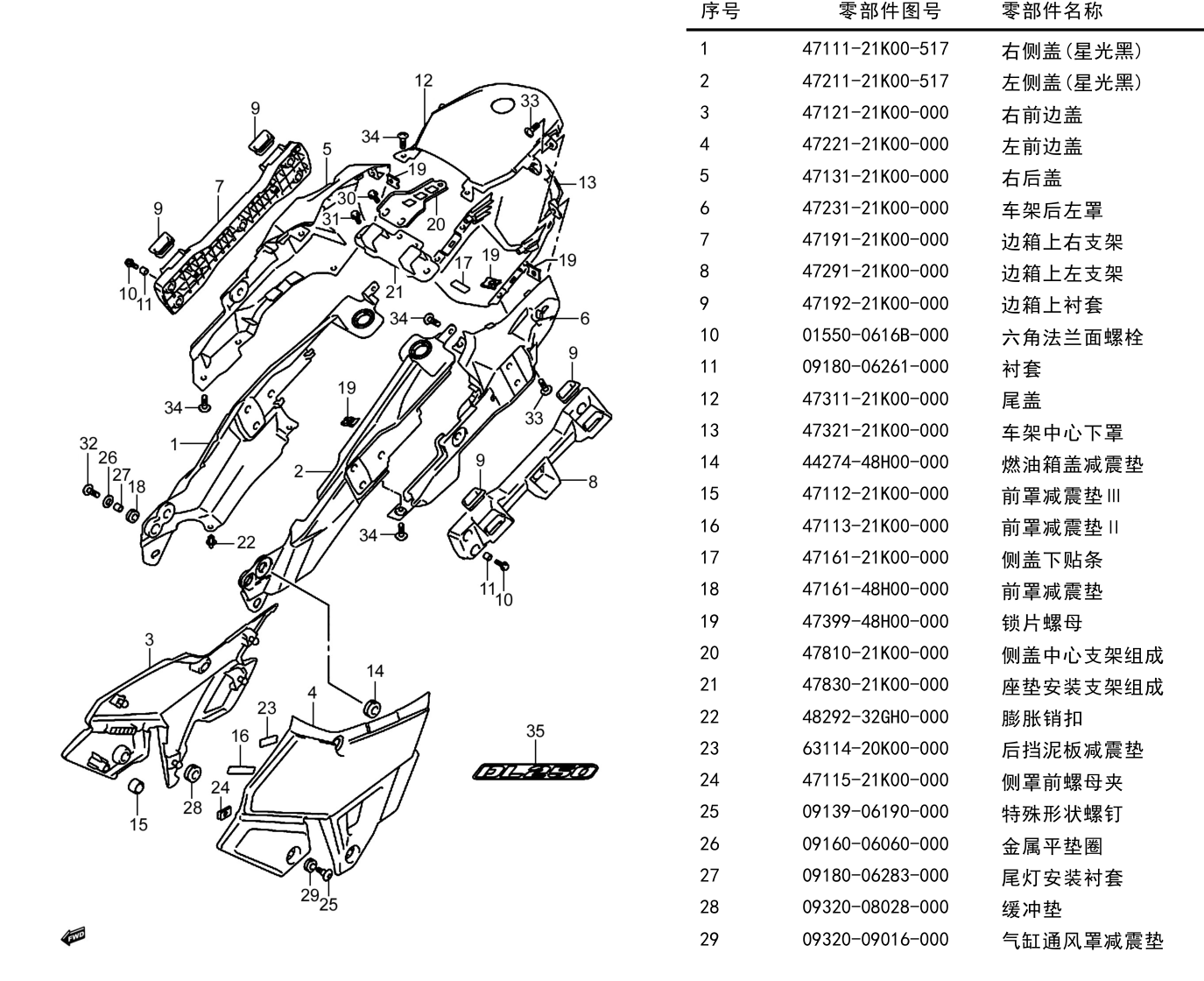

Location in exploded diagrams


Other parts on this diagram — 车体盖组
- #16 47113-21K00-000 — 前罩减震垫Ⅱ
- #23 63114-20K00-000 — 后挡泥板减震垫
- #1 47111-21K00-517 — 右侧盖(星光黑)
- #2 47211-21K00-517 — 左侧盖(星光黑)
- #3 47121-21K00-000 — 右前边盖
- #4 47221-21K00-000 — 左前边盖
- #5 47131-21K00-000 — 右后盖
- #6 47231-21K00-000 — 车架后左罩
- #7 47191-21K00-000 — 边箱上右支架
- #8 47291-21K00-000 — 边箱上左支架
- #10 01550-0616B-000 — 六角法兰面螺栓
- #11 09180-06261-000 — 衬套
- #12 47311-21K00-000 — 尾盖
- #13 47321-21K00-000 — 车架中心下罩
- #14 44274-48H00-000 — 燃油箱盖减震垫
- #15 47112-21K00-000 — 前罩减震垫Ⅲ
- #17 47161-21K00-000 — 侧盖下贴条
- #18 47161-48H00-000 — 前罩减震垫
- #19 47399-48H00-000 — 锁片螺母
- #20 47810-21K00-000 — 侧盖中心支架组成
- #21 47830-21K00-000 — 座垫安装支架组成
- #22 48292-32GH0-000 — 膨胀销扣
- #24 47115-21K00-000 — 侧罩前螺母夹
- #26 09160-06060-000 — 金属平垫圈
