Verified fitment — 17 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (17)
- 2023 豪爵 AFR AFR125
- 2023 豪爵 AFR AFR125S ABS版
- 2024 豪爵 USR USR125 PRIME
- 2023 豪爵 AFR AFR125 CBS版
- 2024 豪爵 AFR AFR125S 新款
- 2023 豪爵 AFR AFR125 脚启动
- 2023 豪爵 VX VX125 虎鲨
- 2021 豪爵 UCR UCR125
- 2023 豪爵 UFD UFD125
- 2023 豪爵 USR USR125 新款
- 2022 豪爵 VD VD125
- 2022 豪爵 VD VD125S
- 2025 豪爵 AFR AFR125X 双启 ABS 快拆尾箱 碳钢护杠
- 2025 豪爵 AFR AFR125X 电启 ABS 快拆尾箱 碳钢护杠
- 2025 豪爵 AFR AFR125X 电启 ABS 扶手
- 2020 豪爵 M M-Boy 萌哥
- 豪爵 M M-Girl 萌妹

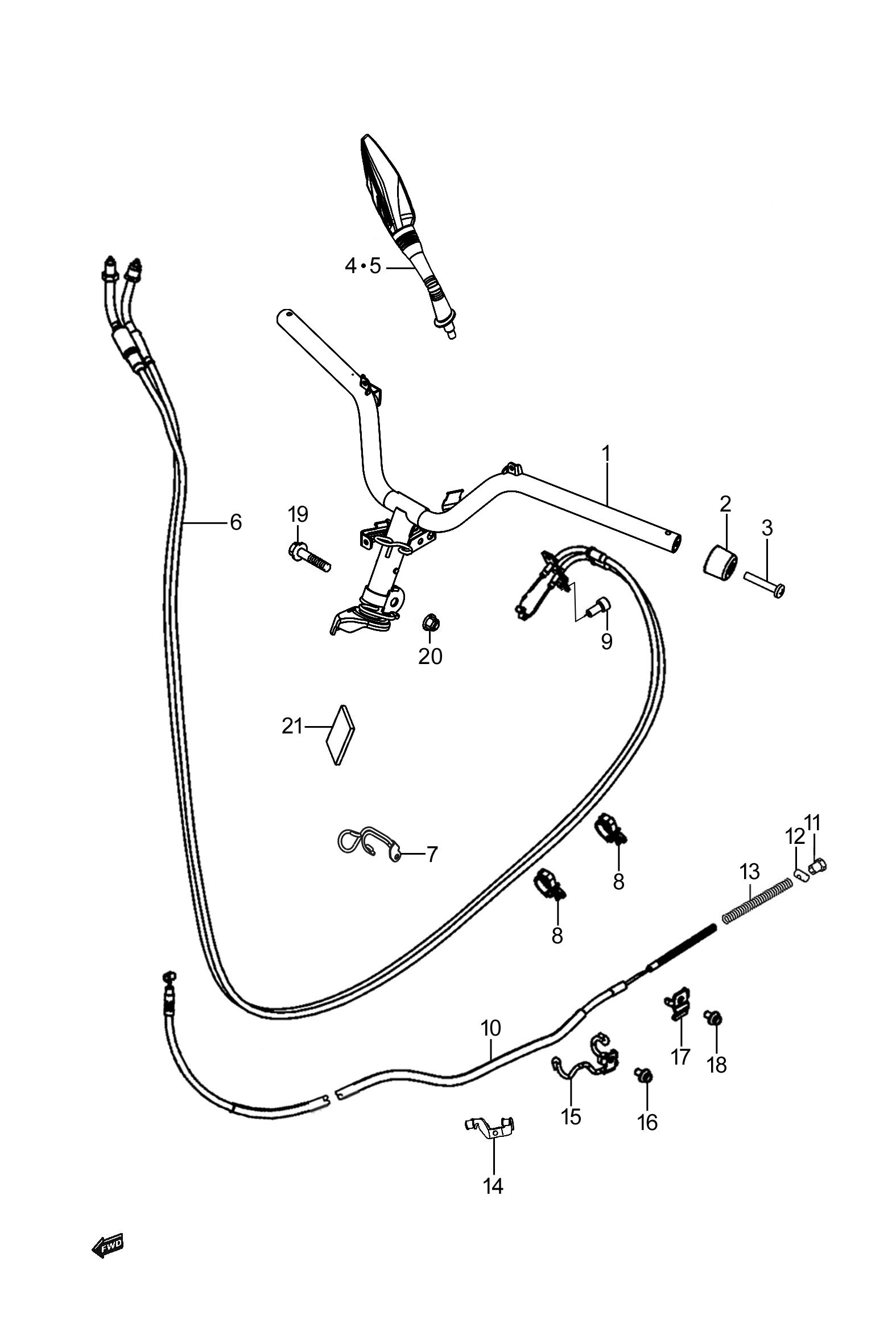

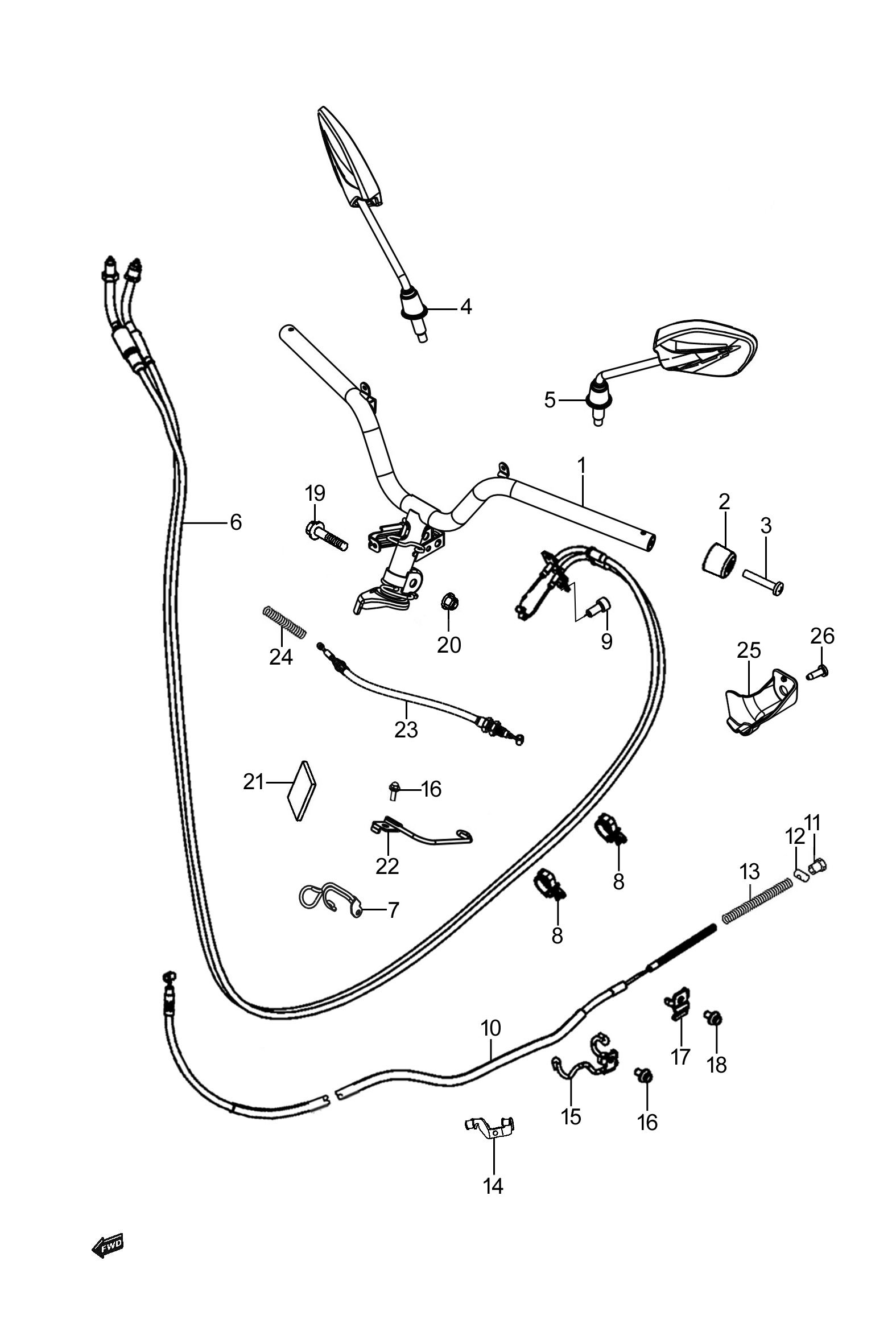

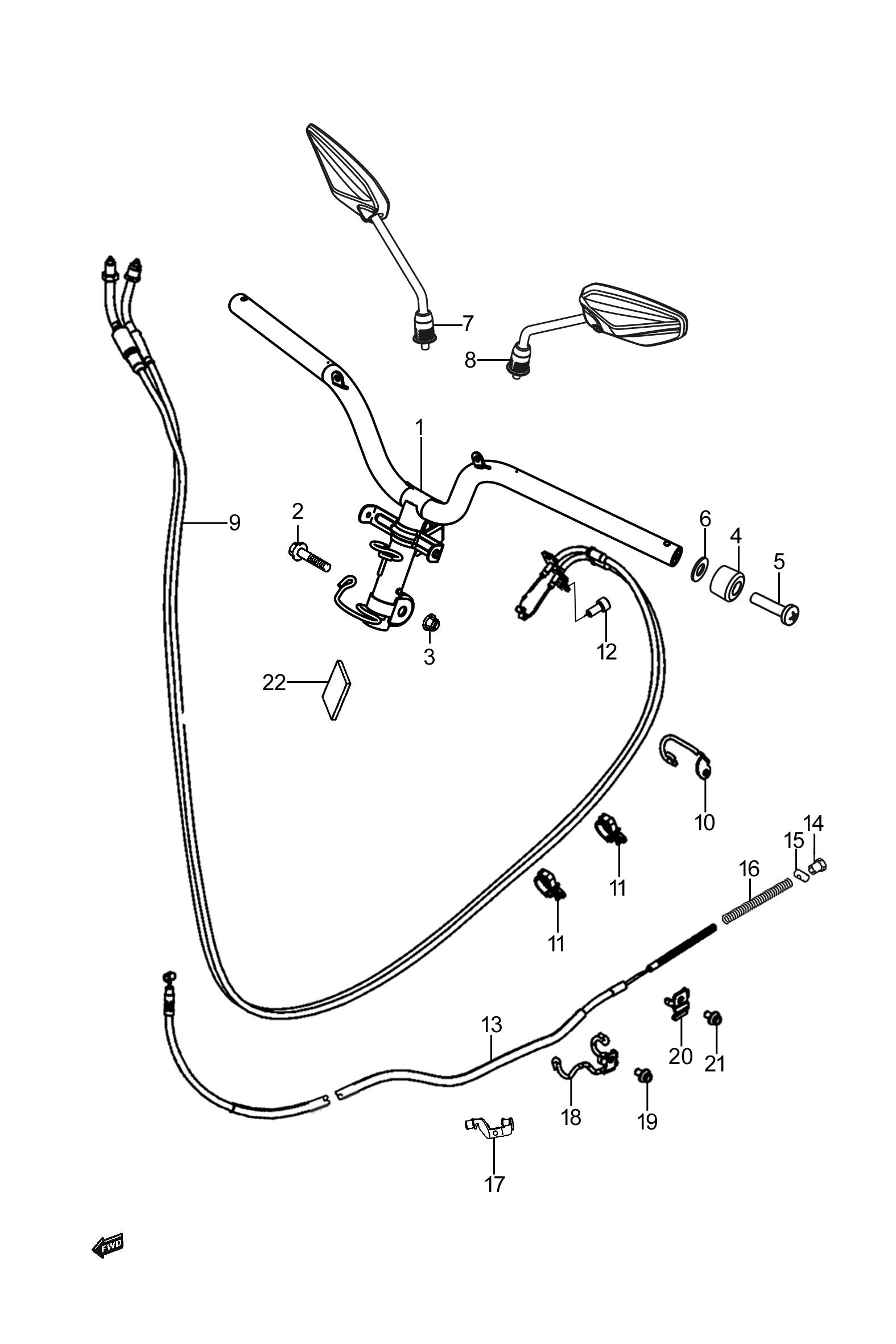

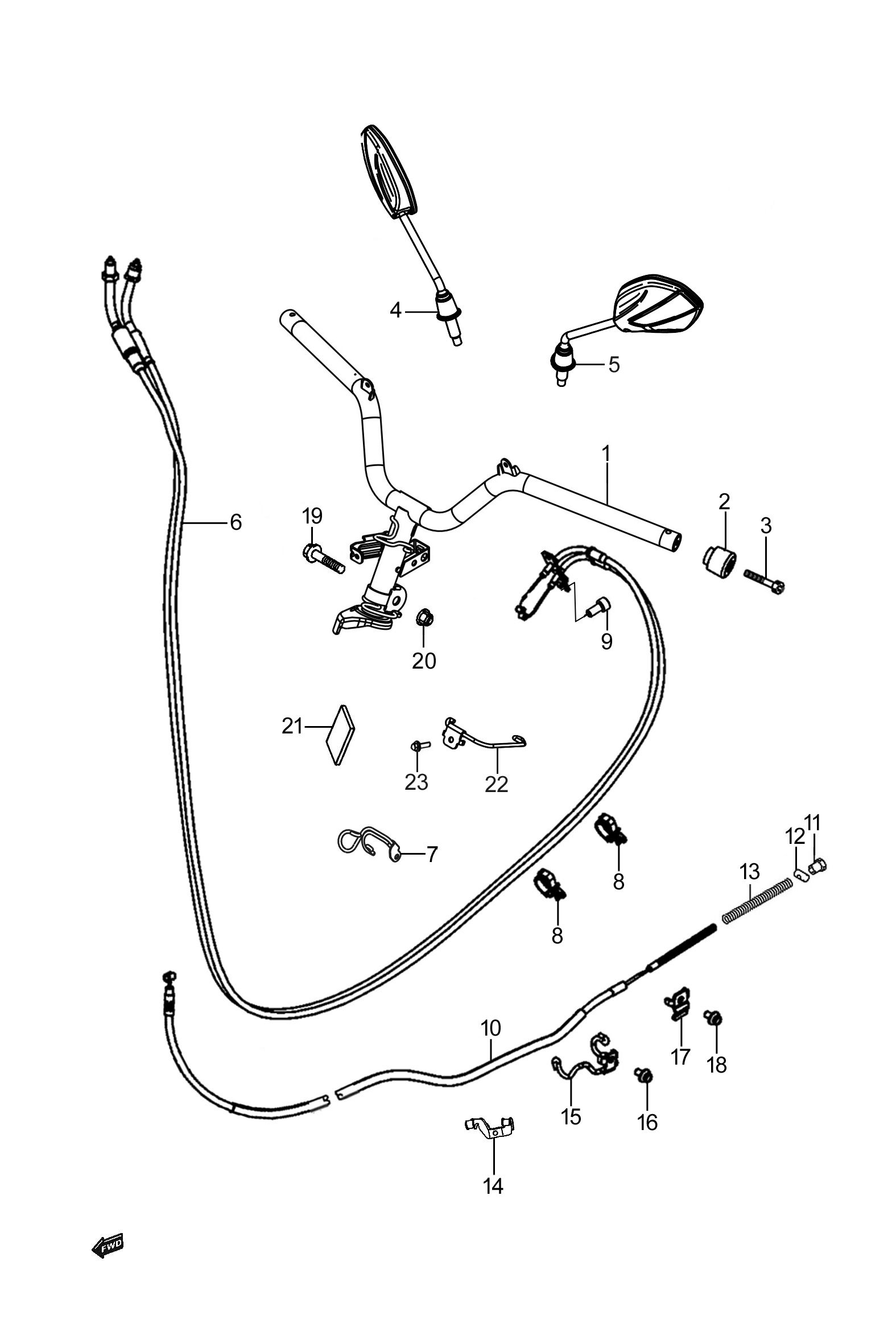

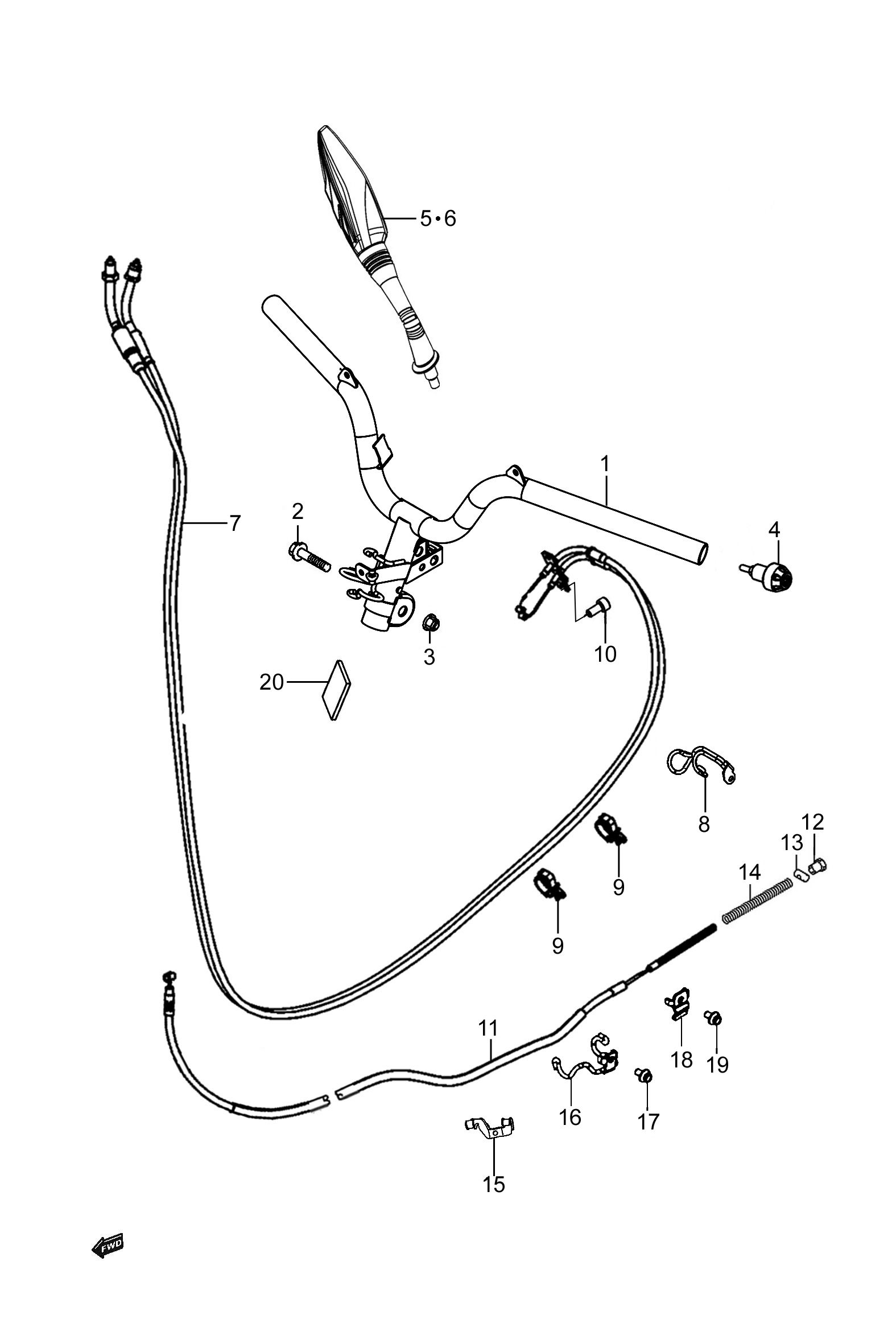

Location in exploded diagrams

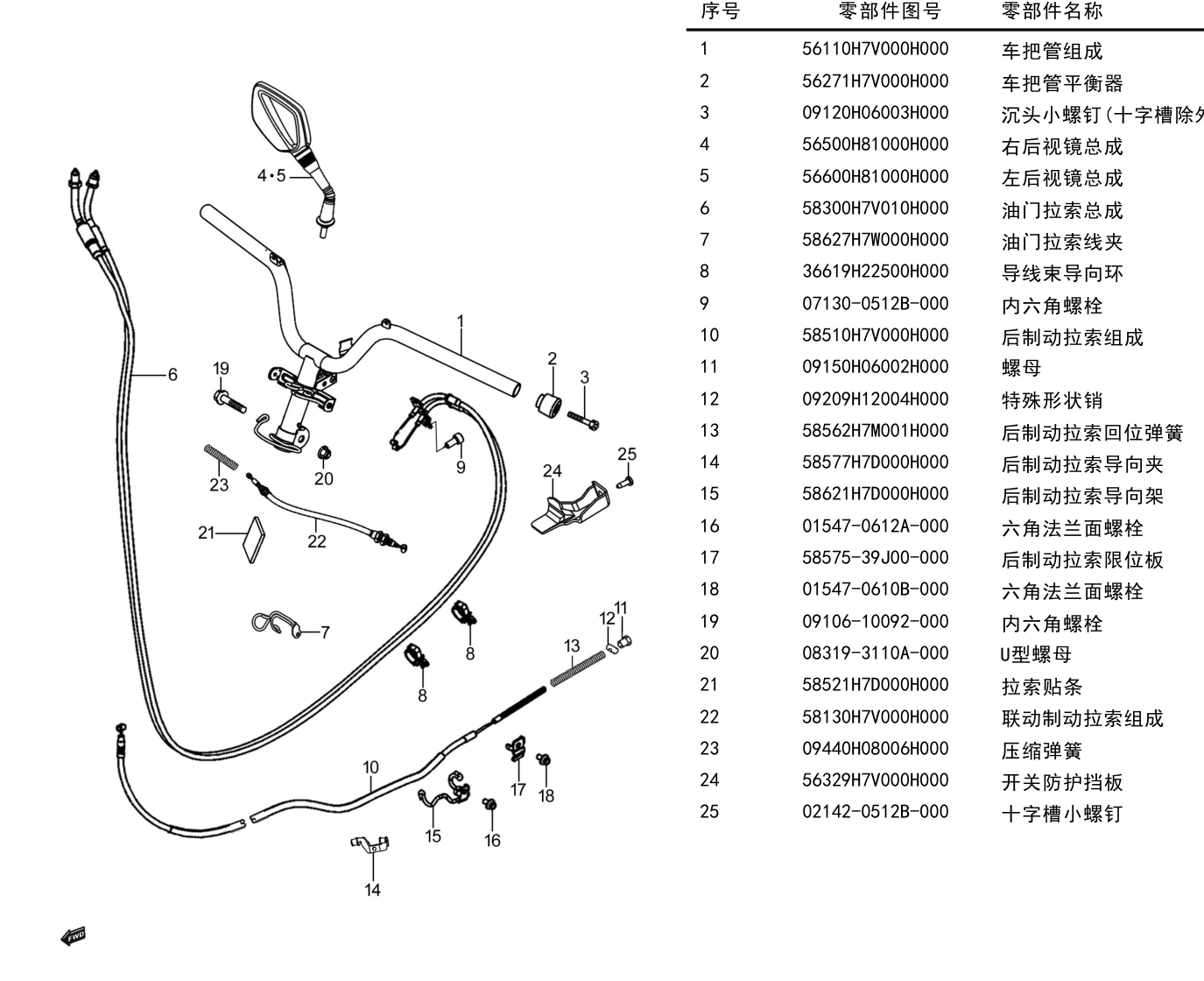

Other parts on this diagram — 车把管组
- #1 56110H7V000H000 — 车把管组成
- #2 56271H7V000H000 — 车把管平衡器
- #3 09120H06003H000 — 沉头小螺钉(十字槽除外)
- #4 56500H81000H000 — 右后视镜总成
- #5 56600H81000H000 — 左后视镜总成
- #6 58300H7V010H000 — 油门拉索总成
- #7 58627H7W000H000 — 油门拉索线夹
- #8 36619H22500H000 — 导线束导向环
- #9 07130-0512B-000 — 内六角螺栓
- #10 58510H7V000H000 — 后制动拉索组成
- #11 09150H06002H000 — 螺母
- #12 09209H12004H000 — 特殊形状销
- #14 58577H7D000H000 — 后制动拉索导向夹
- #15 58621H7D000H000 — 后制动拉索导向架
- #16 01547-0612A-000 — 六角法兰面螺栓
- #17 58575-39J00-000 — 后制动拉索限位板
- #18 01547-0610B-000 — 六角法兰面螺栓
- #19 09106-10092-000 — 内六角螺栓
- #20 08319-3110A-000 — U型螺母
- #21 58521H7D000H000 — 拉索贴条
- #22 58130H7V000H000 — 联动制动拉索组成
- #23 09440H08006H000 — 压缩弹簧
- #24 56329H7V000H000 — 开关防护挡板
- #25 02142-0512B-000 — 十字槽小螺钉
