Verified fitment — 4 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.

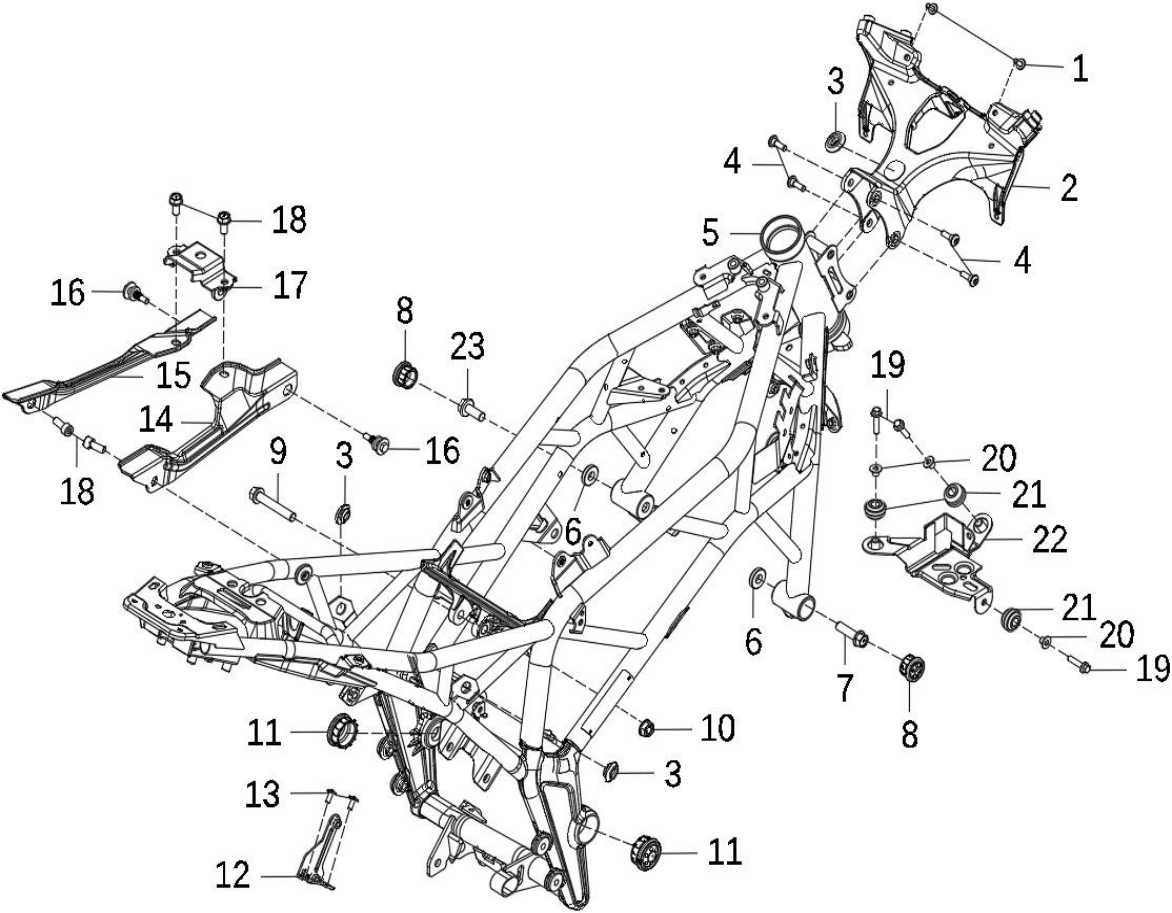

Location in exploded diagrams
Other parts on this diagram — 未分组
- #7 420007-R100-001 — 腰形蘑菇头胶圈27*20*8 件 500GY、椭圆形胶圈27*20*8m
- #1 5001-08012-SC00 — 六角法兰面螺栓M8*12 件
- #2 362300-P300-E0100 — 油箱支撑-左焊接总成 件 321RR、电泳
- #3 362400-P300-E0100 — 油箱支撑-右焊接总成 件 321RR、电泳
- #4 362500-P300-E0100 — 油箱后支撑焊接总成 件 321RR、电泳
- #6 5004-06016-BS01 — 内六角台阶螺钉M6*16 件 M6*16,台阶8.5*5.5,台阶直径8 ×高2.005
- #8 5005-05012-HX00 — 十字大盘头螺钉M5*12 件
- #9 360014-P300-00000 — 大灯支架 件 321RR、镁合金
- #10 5001-06028-SC00 — 六角法兰面螺栓M6*28 件
- #11 5013-06016-SC00 — 翻边衬套∮6*∮20*16 件
- #12 420012-R100-00001 — 件 500GY、∮9.7*∮26*16,工字型
- #13 420031-P200-00001 — 堵头 件 321R、车架堵盖,EPDM,硬度邵
- 910004-P200-00002 — 件 321R、∮10*∮24*5,发动机前 8,阳.00
- 910004-P200-00005 — 件 321R、∮10*∮24*5.5,本色阳 4.0,材0
- 910004-P200-00004 — 件 321R、∮10*∮24*6,本色阳极 4,材.00
- #15 420031-P200-00000 — 堵头∮5*∮8.9*7 件 321R、车架平叉孔堵盖,EPDM硬
- #16 461000-P300-E0200 — 车架焊接总成 件 321RR、电泳后哑黑喷粉
- #17 900001-R100-000 — 车架铭牌85*25 件 500GY、中文字样;铝板黑底白 ;倒10.0;0外
- #18 5015-03010-SC00 — 铆钉3.2*10 件 3.2*10,铝铆钉盲孔
- #19 360028-P200-E0100 — 调压器支架 件 321R、电泳
- #20 361200-P200-E0100 — ABS支架焊接总成 件 321R、电泳
- #21 5005-06012-SC00 — 十字半圆头螺钉M6*12 件
- #22 5018-08020-SC00 — 平垫∮8.5*∮20.5*2 件
