420400-R201-001碳罐连接管3 500F、S型大小头丁腈复合油管，带卡子∮9.5、∮11 件 — Genuine 凯越 Part

Verified fitment — 1 vehicle

Fitment is sourced from official parts catalogues, listed per catalogue market.

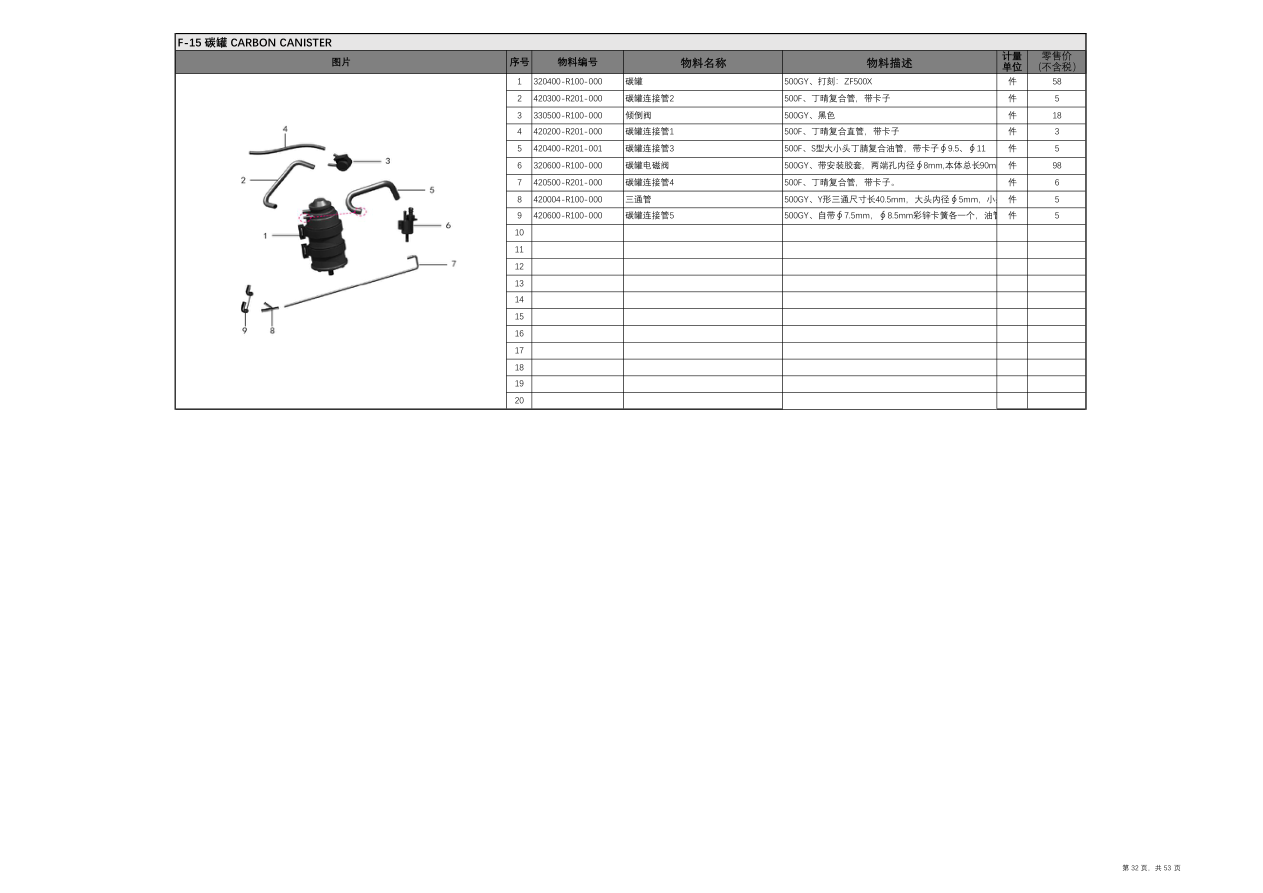

Location in exploded diagrams

Other parts on this diagram — 未分组

• #1 320400-R100-000 — 碳罐 500GY、打刻：ZF500X 件
• #2 420300-R201-000 — 碳罐连接管2 500F、丁晴复合管，带卡子 件
• #3 330500-R100-000 — 倾倒阀 500GY、黑色 件
• #4 420200-R201-000 — 碳罐连接管1 500F、丁晴复合直管，带卡子 件
• #6 320600-R100-000 — 碳罐电磁阀 500GY、带安装胶套，两端孔内径∮8mm,本体总长90mm件
• #7 420500-R201-000 — 碳罐连接管4 500F、丁晴复合管，带卡子。 件
• #8 420004-R100-000 — 三通管 500GY、Y形三通尺寸长40.5mm，大头内径∮5mm，小头件
• #9 420600-R100-000 — 碳罐连接管5 500GY、自带∮7.5mm，∮8.5mm彩锌卡簧各一个，油管 件N
