Verified fitment — 3 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (3)

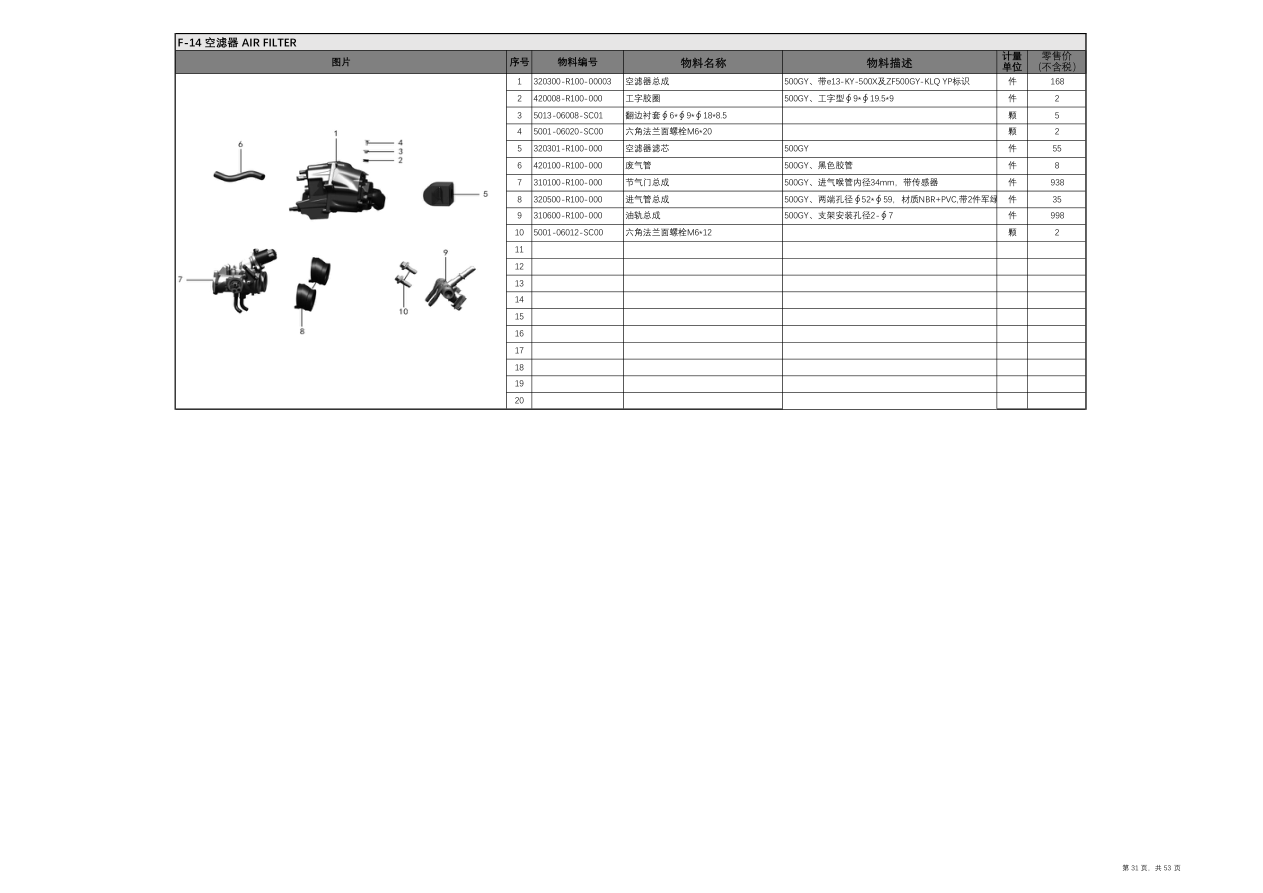

Location in exploded diagrams
Other parts on this diagram — 未分组
- #1 320300-R100-00003 — 空滤器总成 500GY、带e13-KY-500X及ZF500GY-KLQ YP标识 件
- #2 420008-R100-000 — 工字胶圈 500GY、工字型∮9*∮19.5*9 件
- #3 5013-06008-SC01 — 翻边衬套∮6*∮9*∮18*8.5 颗
- #4 5001-06020-SC00 — 六角法兰面螺栓M6*20 颗
- #5 320301-R100-000 — 空滤器滤芯
- #7 310100-R100-000 — 节气门总成 500GY、进气喉管内径34mm，带传感器 件
- #8 320500-R100-000 — 进气管总成 500GY、两端孔径∮52*∮59，材质NBR+PVC,带2件军绿 件
- #9 310600-R100-000 — 油轨总成 500GY、支架安装孔径2-∮7 件
- #10 5001-06012-SC00 — 六角法兰面螺栓M6*12 颗
