Verified fitment — 3 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (3)

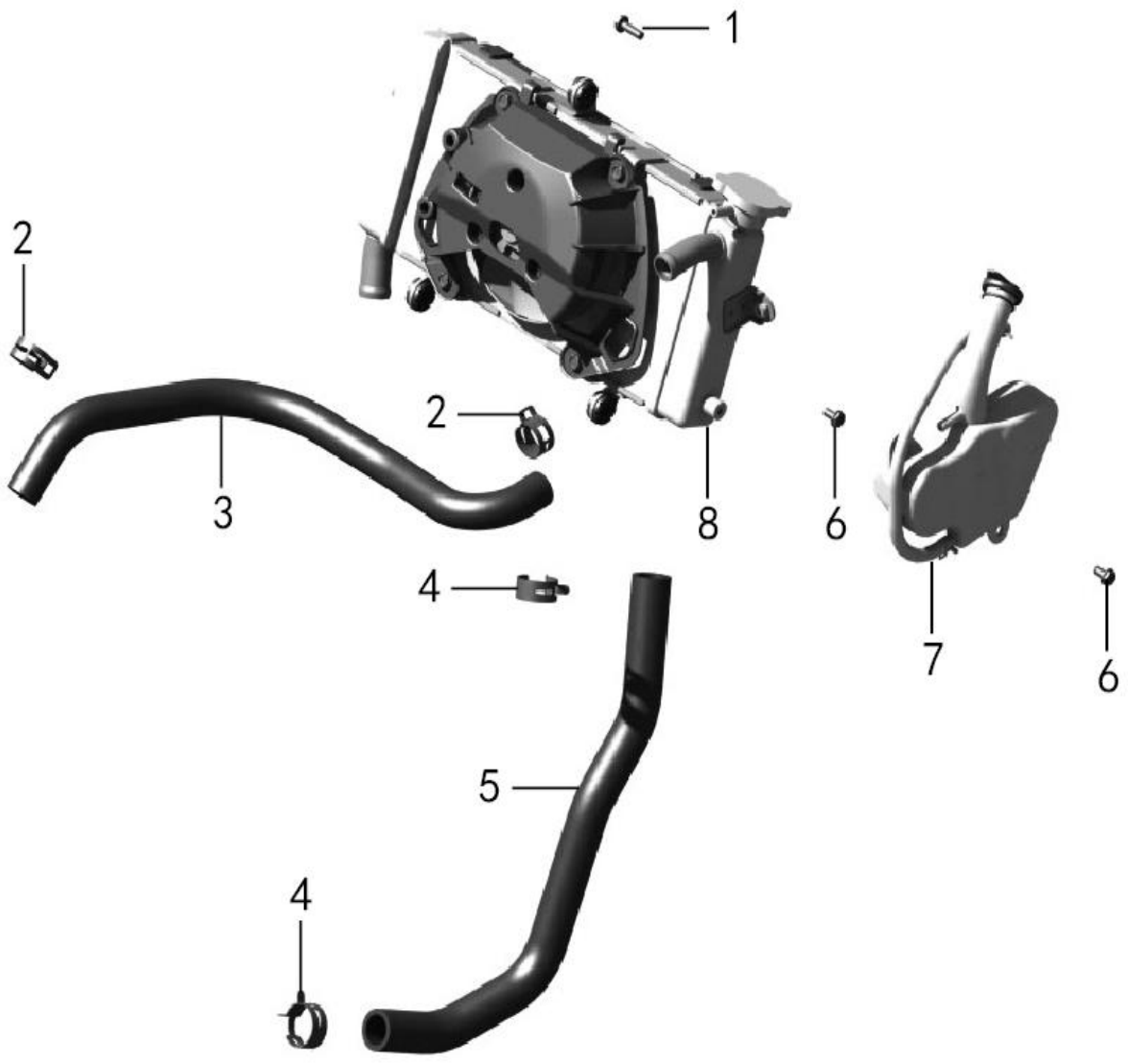

Location in exploded diagrams

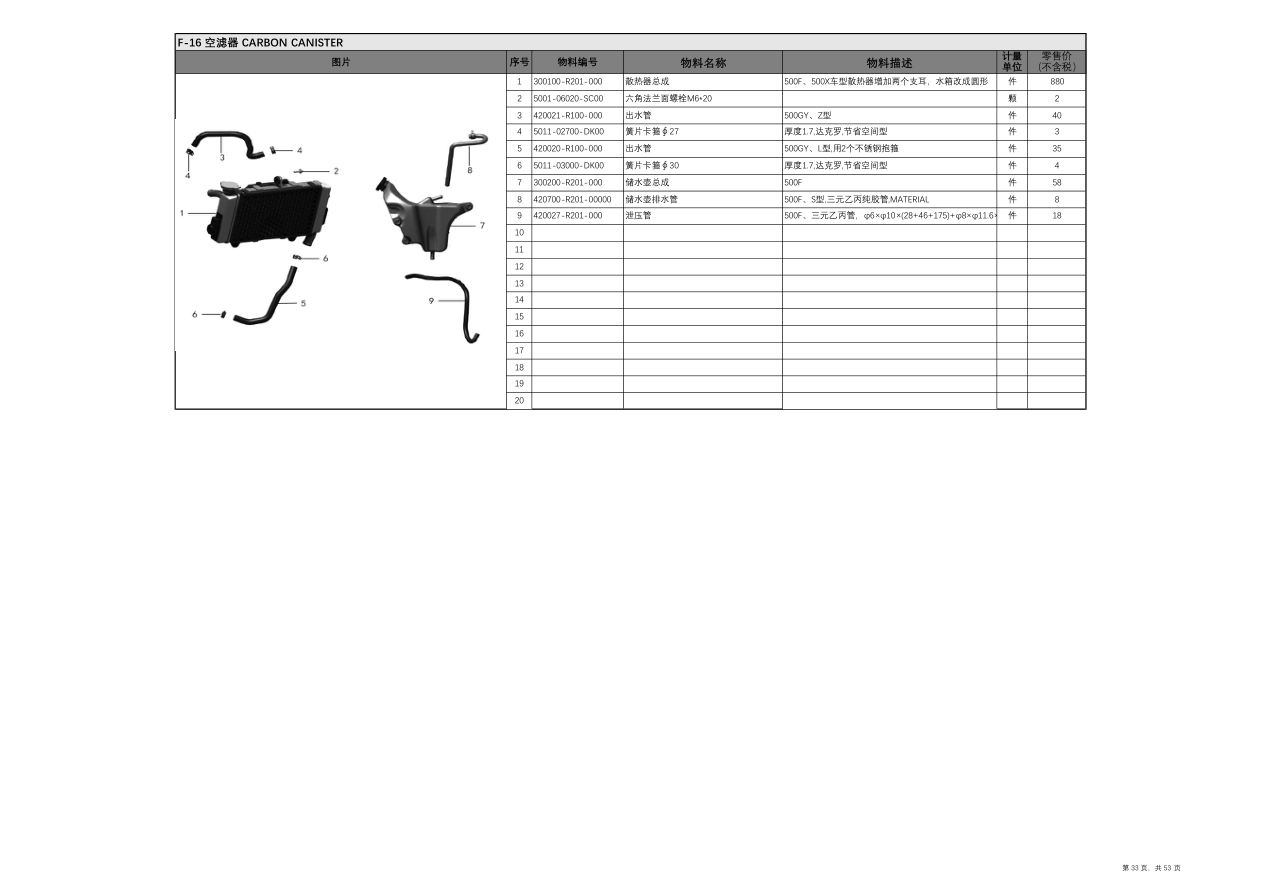

Other parts on this diagram — 未分组
- #1 300100-R201-000 — 散热器总成 500F、500X车型散热器增加两个支耳，水箱改成圆形 件
- #2 5001-06020-SC00 — 六角法兰面螺栓M6*20 颗
- #3 420021-R100-000 — 出水管 500GY、Z型 件
- #4 5011-02700-DK00 — 簧片卡箍∮27 厚度1.7,达克罗,节省空间型 件
- #6 5011-03000-DK00 — 簧片卡箍∮30 厚度1.7,达克罗,节省空间型 件
- #7 300200-R201-000 — 储水壶总成
- #8 420700-R201-00000 — 储水壶排水管 500F、S型,三元乙丙纯胶管,MATERIAL 件
- #9 420027-R201-000 — 泄压管 500F、三元乙丙管，φ6×φ10×(28+46+175)+φ8×φ11.6×3件
