Verified fitment — 10 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
Location in exploded diagrams
Other parts on this diagram — 未分组
- #1 5001-06016-SC00 — 六角法兰面螺栓M6*16 件 M6*16,8.8级,环保彩锌,法兰盘
- #2 350700-R100-000 — 后制动开关 件 500GY、线长200MM,螺纹M1
- #3 350002-R100-000 — 铜垫圈∮10*∮15*1.5 件 500GY、∮10*∮15*1.5,材质纯
- #4 350600-R101-000 — 后制动泵总成 件 500GY、标配
- #5 5001-06020-SC00 — 六角法兰面螺栓M6*20 件
- #6 5003-06025-SC00 — 内六角圆柱头螺钉M6*25 件
- #7 360021-P200-00000 — 刹车复位簧 件 321R、长40,外径12.4,钢丝1.8
- #8 370010-P200-00000 — 刹车摇臂 件
- #9 5101-082207-BS0 — 轴承8*22*7 件 500GY、8*22*7,变档杆轴承
- #11 5026-08032-SC00 — 内六角平圆头螺栓M8*1.25*32 件 M8*1.25*32,8.8级,三价彩锌,螺
- #12 352200-R100-000 — 后制动杆端轴承 件 500GY、铝合金
- #13 5018-08012-BS00 — 平垫∮8*∮16*1.2 件 ∮8*∮16*1.2,不锈钢专用

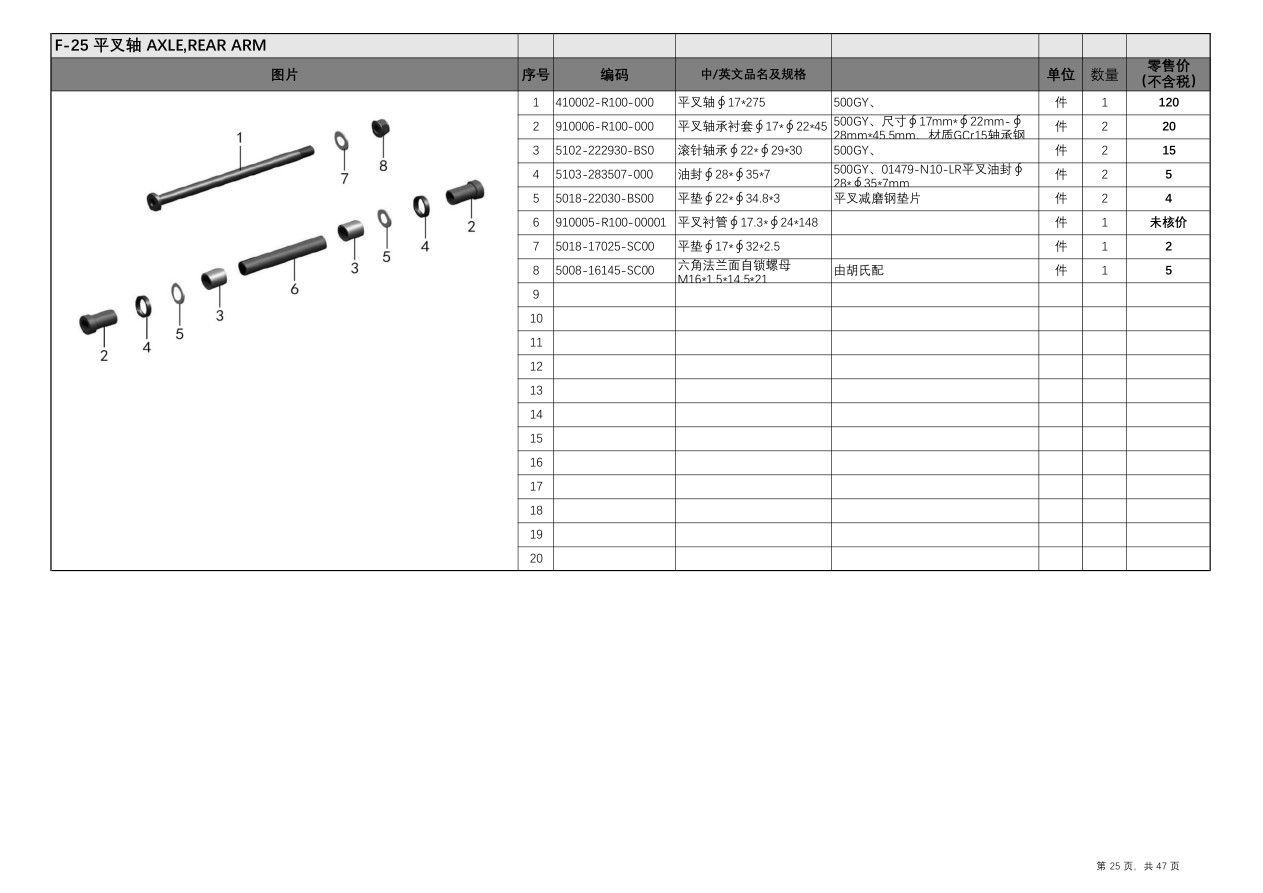

- #2 5018-22030-BS00 — 平垫∮22*∮34.8*3 件 ∮22*∮34.8*3,平叉减磨钢垫片
- #3 910006-R100-00001 — 平叉轴承衬套∮17*∮22*45.5 件 500GY、∮17*∮22*45.5,镀环
- #4 5102-222930-BS0 — 滚针轴承∮22*∮29*30 件
- #5 910005-R100-00001 — 平叉衬管∮17.3*∮24*148 件 500GY、∮17.3*∮24*148,两端
- #6 5018-17025-SC00 — 平垫∮17*∮32*2.5 件
- #7 5008-16145-SC00 — 件 M16*1.5*14.5*21,由胡氏配
- #8 410002-R100-000 — 平叉轴∮17*275 件
- #9 910004-P200-00000 — 衬套∮10*∮17*14 件 321R、∮10*∮17*14,环保彩锌,
- #10 5003-10070-DK00 — 内六角圆柱头螺钉M10*1.25*70 件 500GY、M10*1.25*70,达克罗
- #11 360300-P200-00001 — 平叉 件
- #12 5004-06025-BS00 — 内六角盘头螺钉M6*25 件
- #13 390052-R201-000 — 平叉装饰罩 件
