Verified fitment — 9 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.

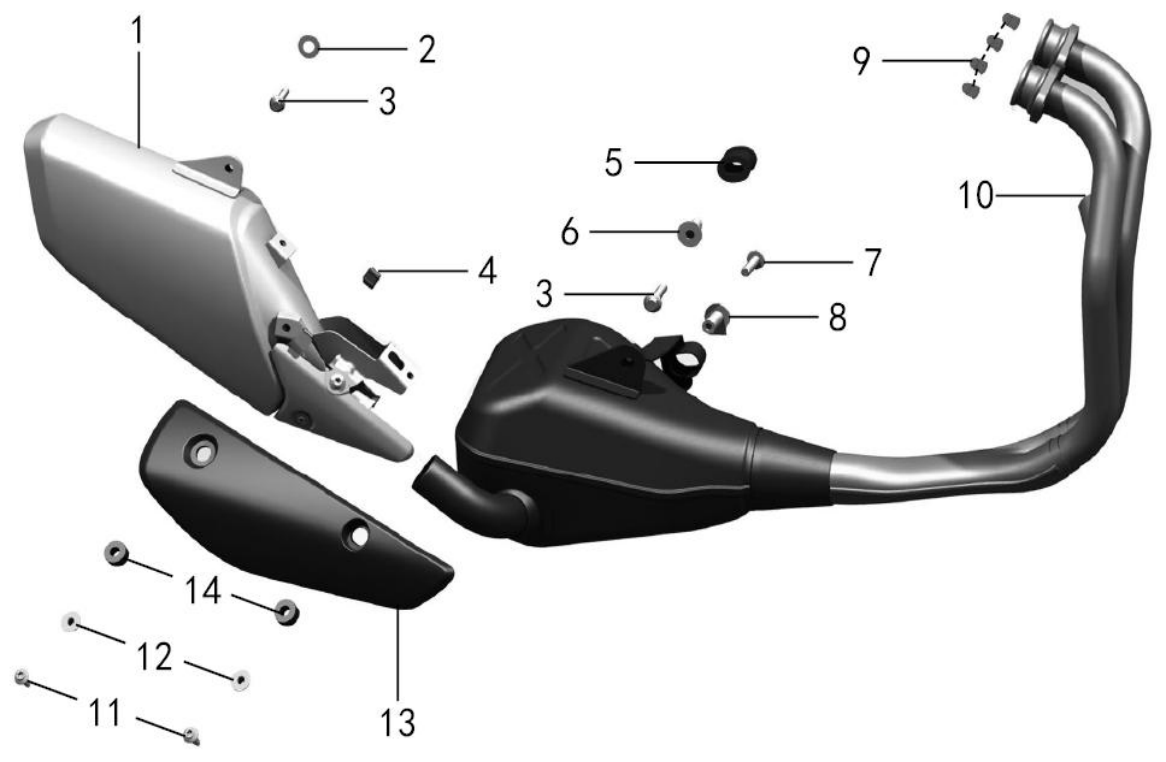

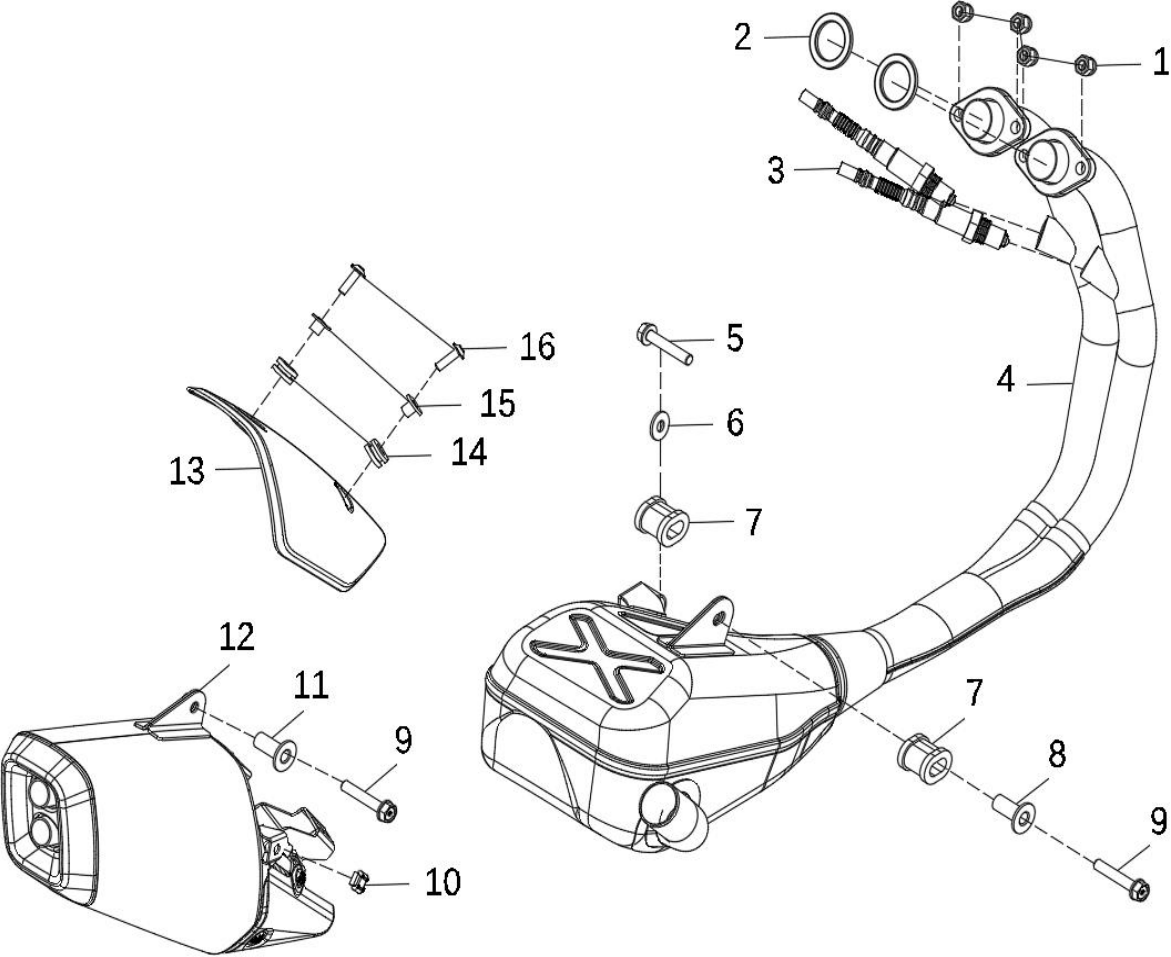

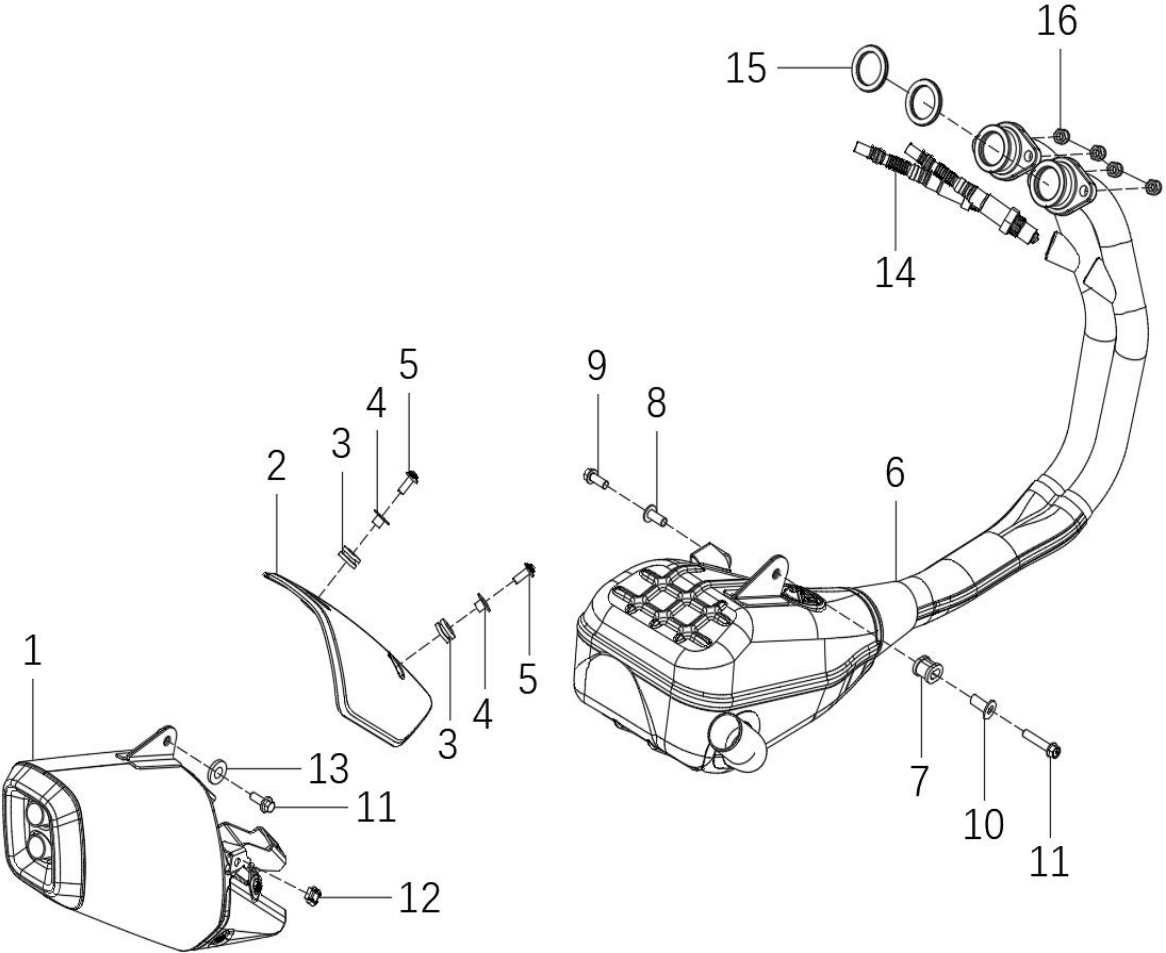

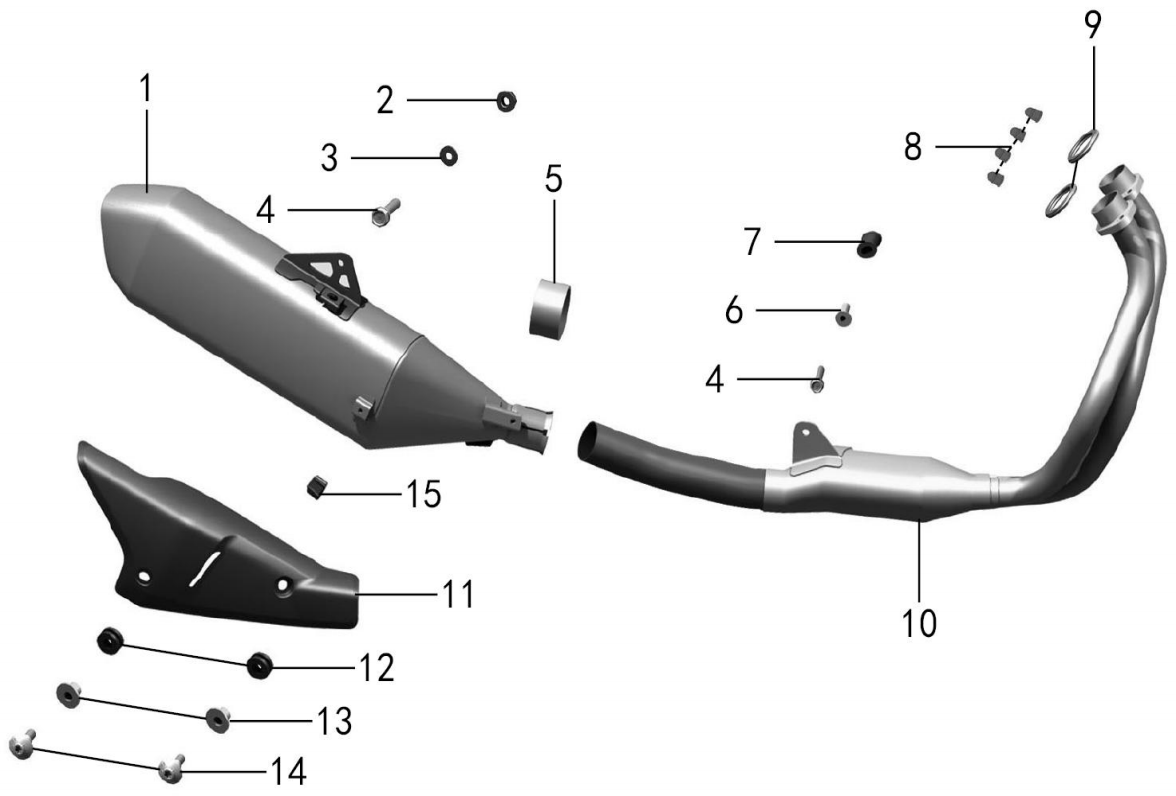

Location in exploded diagrams












Other parts on this diagram — 未分组
- #1 320200-P200-00001 — 消声器后段总成 件 321R、消声器护罩尺寸减短
- #2 5018-08420-SC00 — 平垫∮8.4*∮24*2 件 500F、∮8.4*∮24*2,高强度
- #3 5001-08045-SC00 — 六角法兰面螺栓M8*45 件
- #4 420010-R100-000 — 消声器护板缓冲胶垫13*15*8 件 500GY、方形胶套13*15*8
- #6 5013-10028-SC00 — 翻边衬套∮10*∮24*28 件 500GY、∮10*∮24*28,消声器
- #7 5001-08020-SC00 — 六角法兰面螺栓M8*20 件
- #8 5013-12035-SC00 — 翻边衬套∮12*∮24*35 件 ∮12*∮24*35,环保彩锌,45#
- #9 5008-08165-SC00 — 盖形螺母M8*1.25*16.5*12 件
- #10 320100-P200-00003 — 消声器前段总成 件 321R、配巴斯夫触媒(10g,63.5 1593.00目 ,配
- 5004-06016-BS00 — 内六角盘头螺钉M6*16(新状态) 件 304不锈钢,M6*16
- #12 5013-06008-SC01 — 翻边衬套6*9*18*8.5 件
- #13 390016-P200-00000 — 消声器护罩 件
- #14 420008-R100-000 — 工字胶圈∮9*∮19.5*9 件 500GY、工字型∮9*∮19.5*9
- #15 320202-P300-00000 — 消声器后段防烫罩 件
- #14 5004-06020-BS01 — 内六角盘头螺钉M6*20(老状态) 件
