Verified fitment — 7 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.

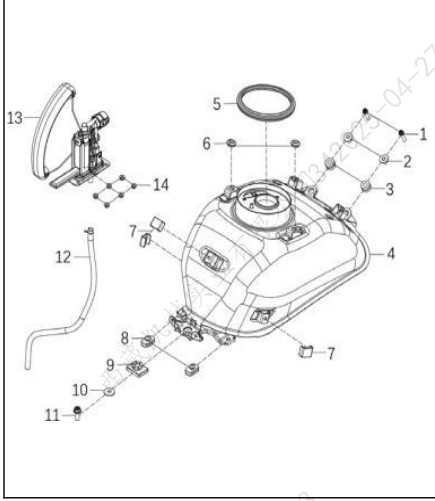

Location in exploded diagrams
Other parts on this diagram — 未分组
- #1 310400-P200-00000 — 燃油泵 件
- #2 5008-05050-SC00 — 六角法兰面螺母M5*0.8*5*8 件
- #3 5001-08020-SC00 — 六角法兰面螺栓M8*20 件
- #4 5018-08420-SC00 — 平垫∮8.4*∮24*2 件 500F、∮8.4*∮24*2,高强度
- #5 421400-P200-00000 — 油箱后安装工字胶垫 件 321R、EPDM,硬度邵尔A：60
- #6 421300-P200-00000 — 油箱后减震胶垫 件 321R、EPDM,硬度邵尔A：60
- #7 420037-R201-000 — 圆形蘑菇头胶圈3+2+3 件 500F、圆形磨菇头胶,3+2+3,硬
- #10 5001-06022-SC00 — 六角法兰面螺栓M6*22.5 件
- #11 310300-P300-00000 — 油箱 件
- #12 421500-P200-00000 — 油箱中护板限位胶 件 321R、EPDM,硬度邵尔A：60
- #13 420017-R100-000 — 油箱锁胶圈∮105*∮123*8.5 件 500GY、圆形胶圈∮105*∮12
- #9 5013-06011-SC00 — 翻边衬套∮6.5*∮9
