Verified fitment — 20 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (20)
- 2023 豪爵 AFR AFR125
- 2023 豪爵 AFR AFR125S ABS版
- 2024 豪爵 USR USR125 PRIME
- 2023 豪爵 AFR AFR125 CBS版
- 2024 豪爵 AFR AFR125S 新款
- 2023 豪爵 AFR AFR125 脚启动
- 2023 豪爵 VX VX125 虎鲨
- 2021 豪爵 UCR UCR125
- 2023 豪爵 UFD UFD125
- 2021 豪爵 USR USR125
- 2023 豪爵 USR USR125 新款
- 2022 豪爵 VD VD125
- 2022 豪爵 VD VD125S
- 2025 豪爵 AFR AFR125X 双启 ABS 快拆尾箱 碳钢护杠
- 2025 豪爵 AFR AFR125X 电启 ABS 快拆尾箱 碳钢护杠
- 2025 豪爵 AFR AFR125X 电启 ABS 扶手
- 2020 豪爵 M M-Boy 萌哥
- 豪爵 M M-Girl 萌妹
- 2019 豪爵 Super Eagle 超级鹰
- 2021 豪爵 Super Eagle 超级鹰

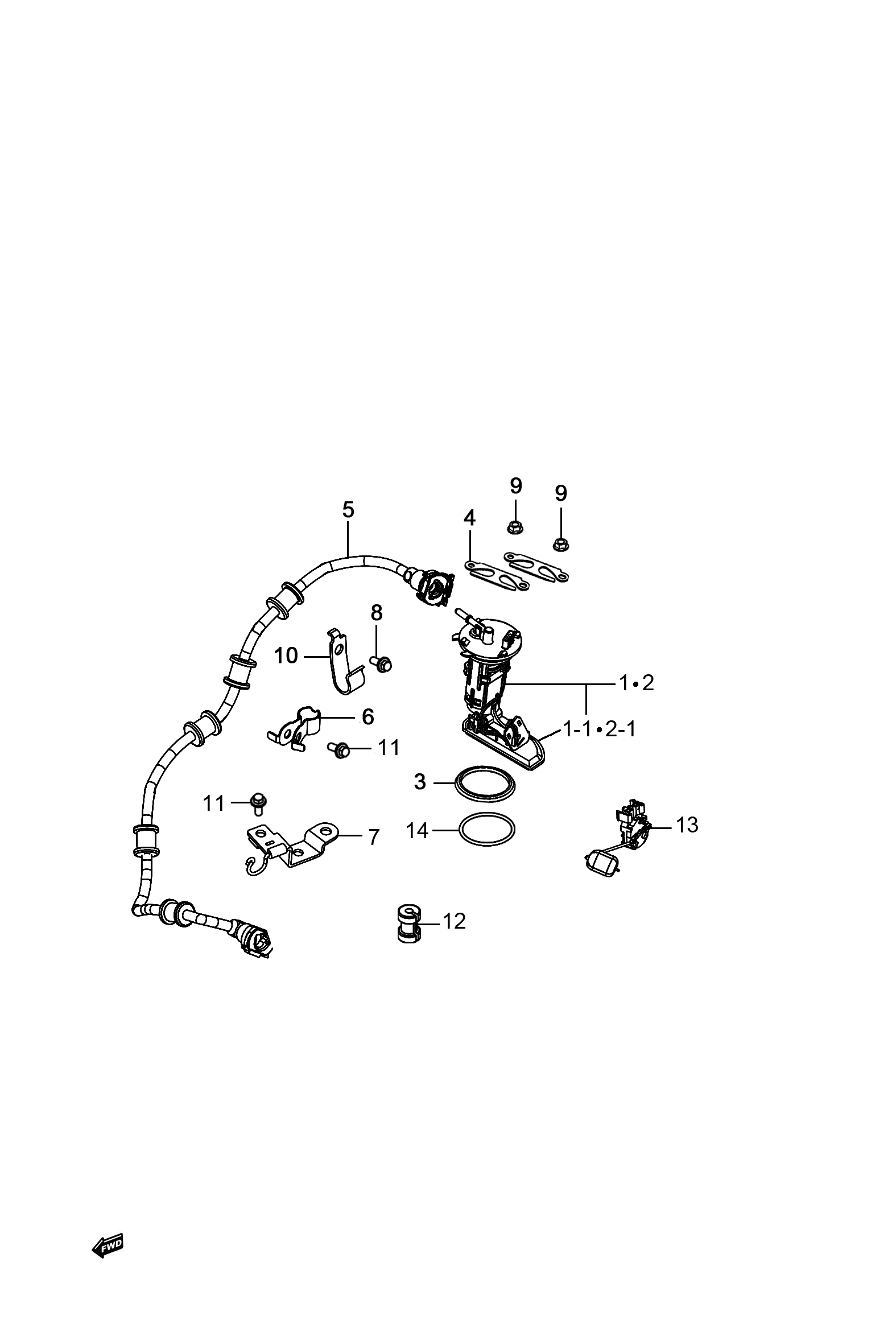

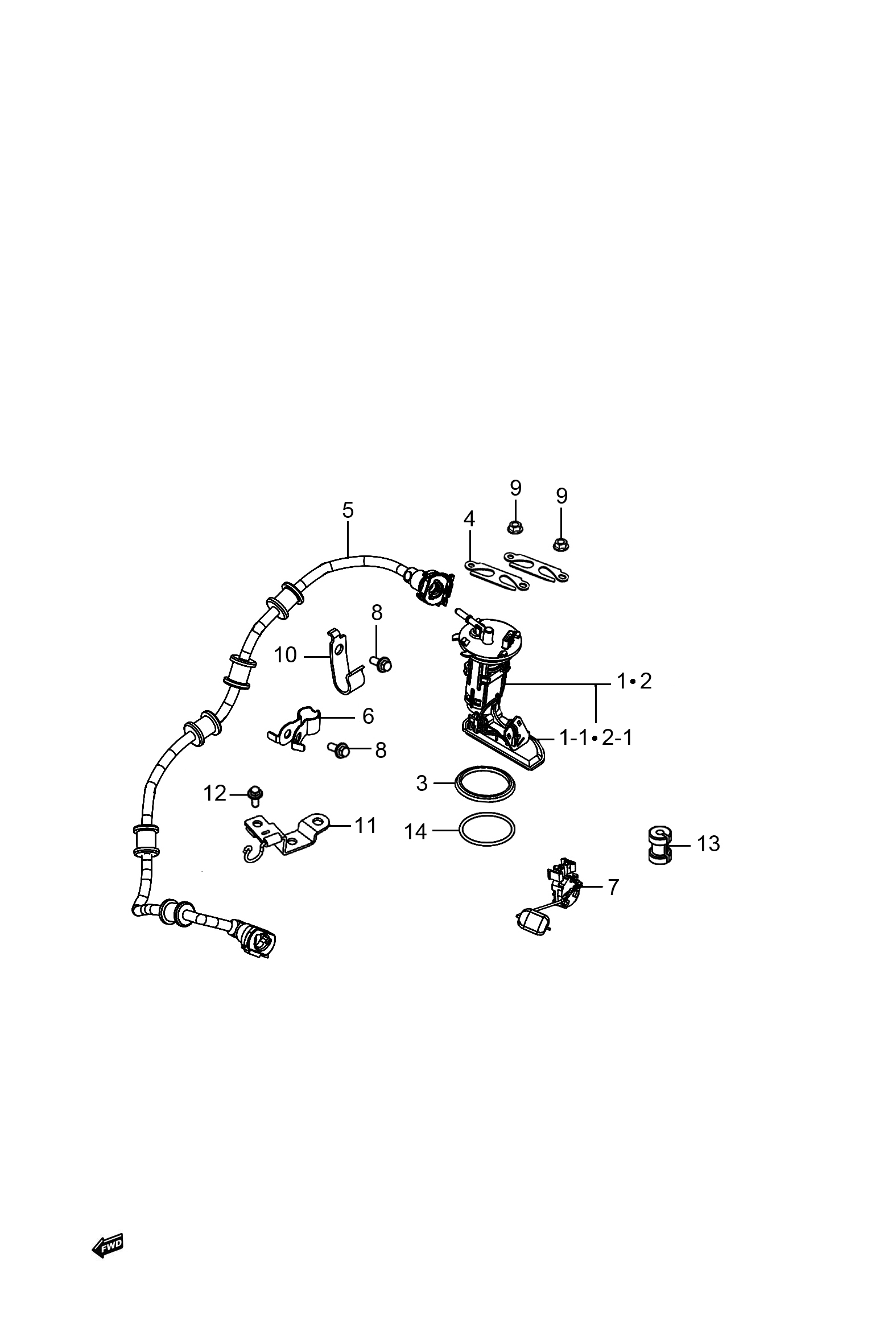

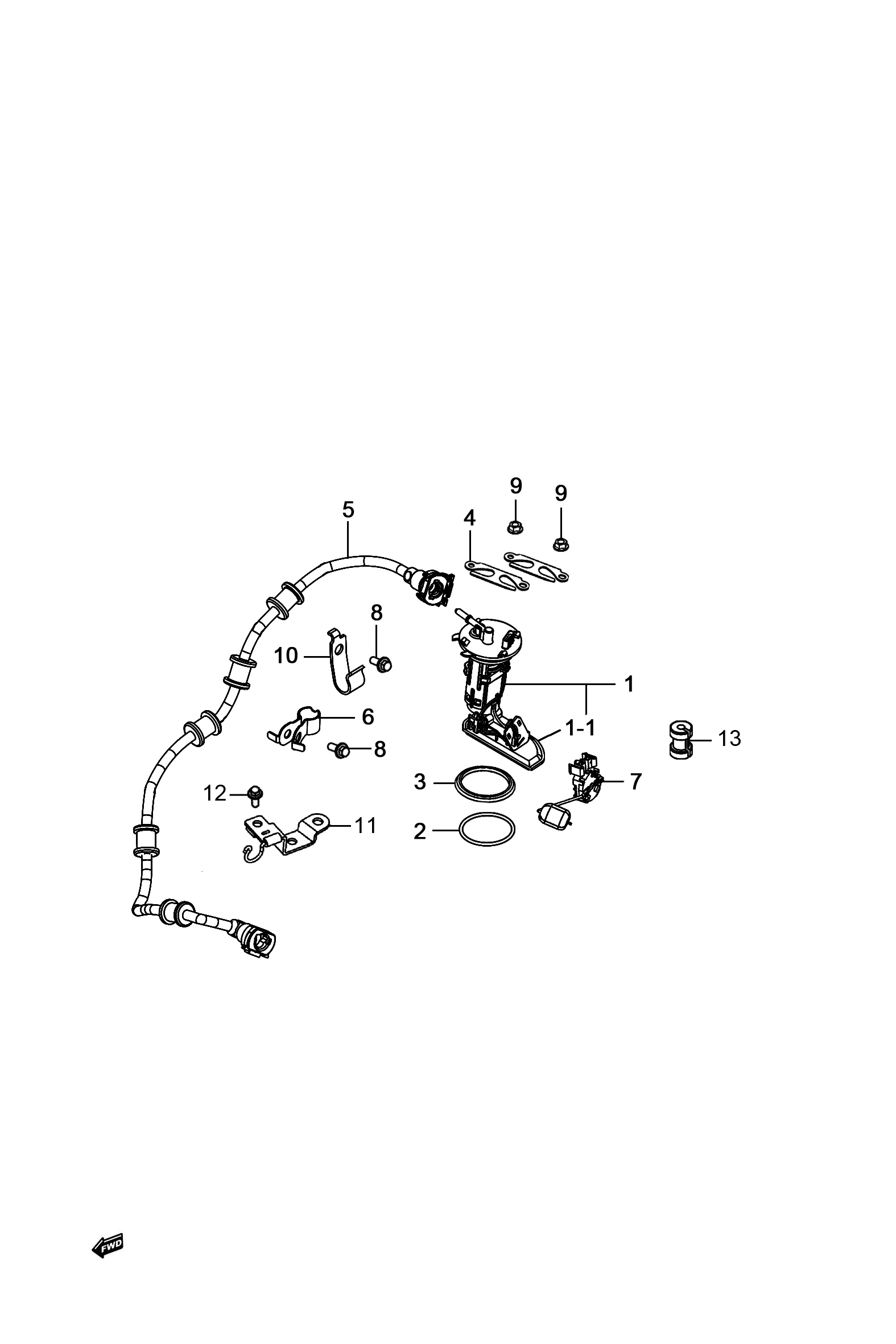

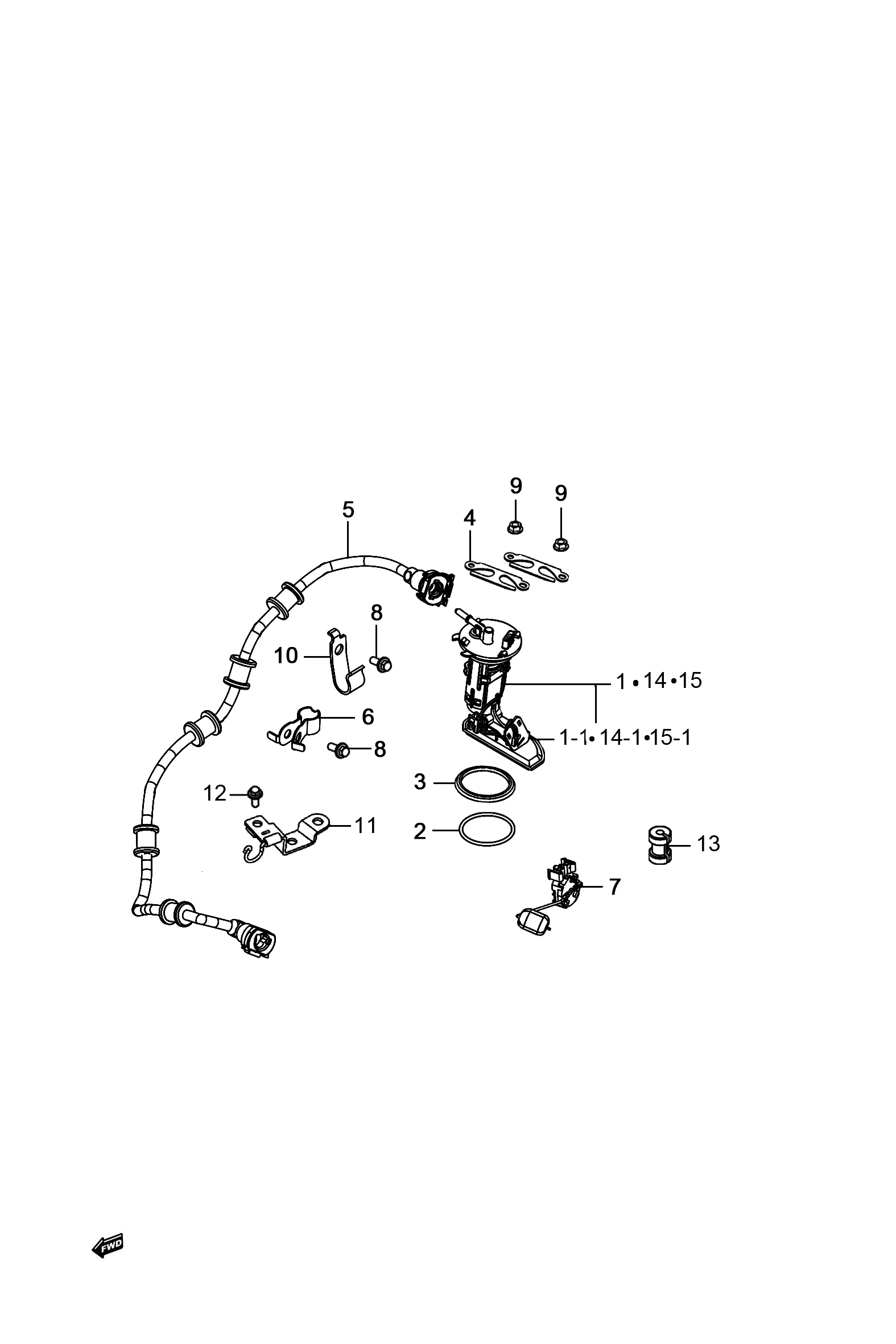

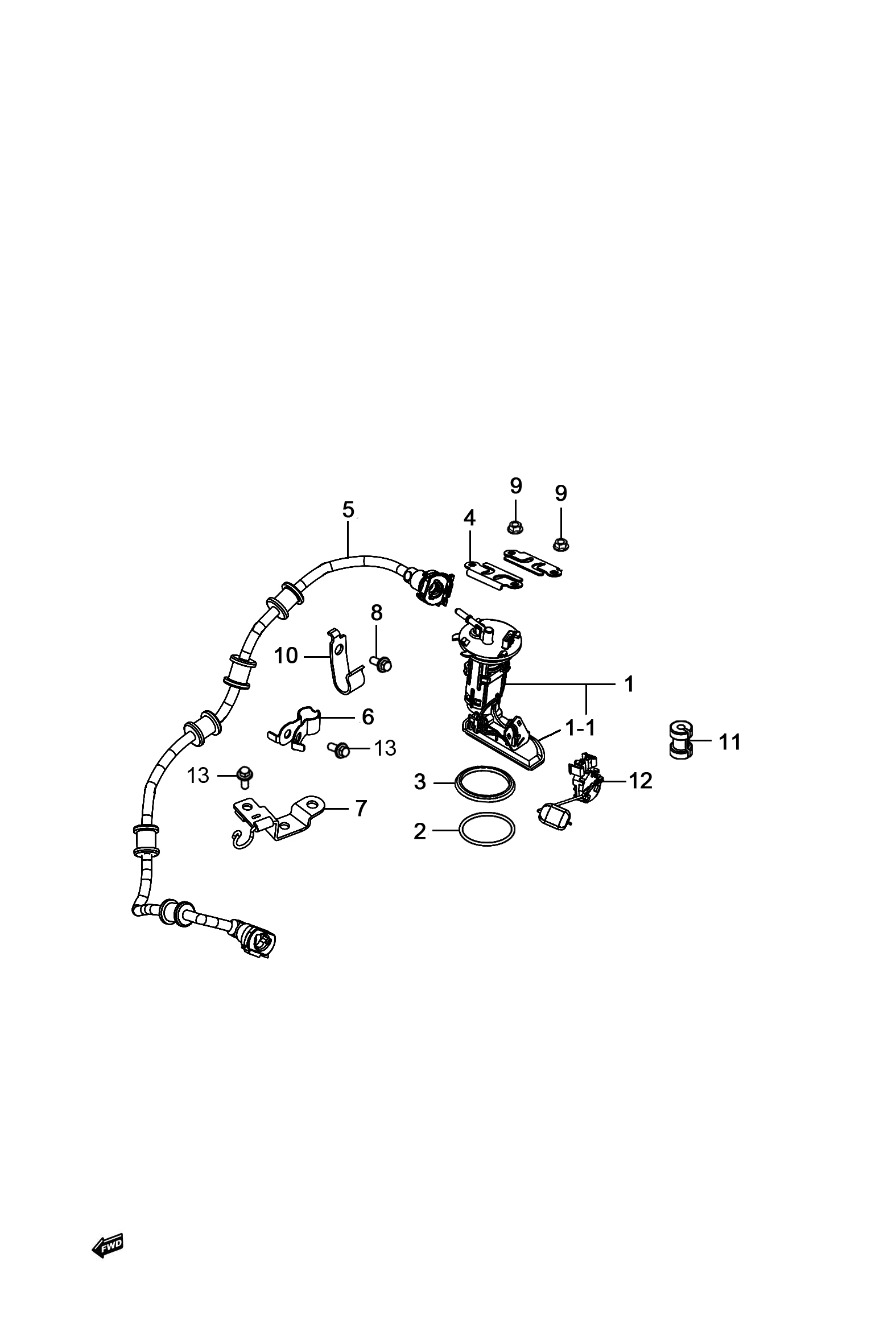

Location in exploded diagrams












Other parts on this diagram — 燃油泵组
- #1-1 15420H29000H000 — 燃油泵滤网
- #2 15133H29000H000 — 燃油泵O形圈
- #3 15134H29000H000 — 燃油泵密封圈
- #4 15111H29010H000 — 燃油泵安装板
- #5 15810H7M000H000 — 燃油管组成
- #6 41391H29000H000 — 燃油管支架
- #7 34810H7V000H000 — 油量传感器总成
- #8 01547-0612A-000 — 六角法兰面螺栓
- #12 01550-0612A-000 — 六角法兰面螺栓
- #13 15827H7M000H000 — 保护套
- #14 15100H7C320H000 — 燃油泵总成
- #14-1 15420H7C310H000 — 燃油泵滤网
- #1 15100H7C303H000 — 燃油泵总成
- #9 08316-1006A-000 — 六角法兰面螺母
- #10 41391H29030H000 — 燃油管支架
