Verified fitment — 3 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (3)

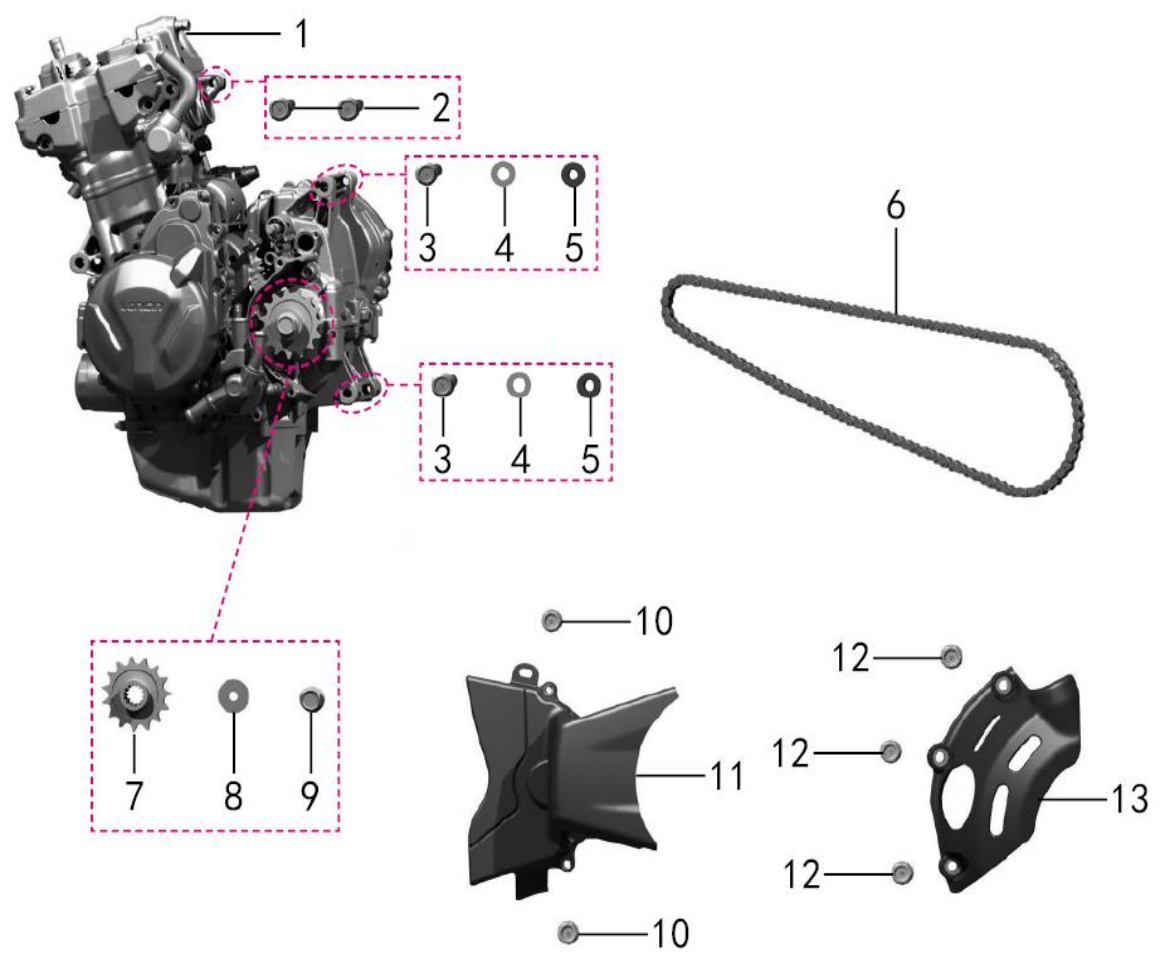

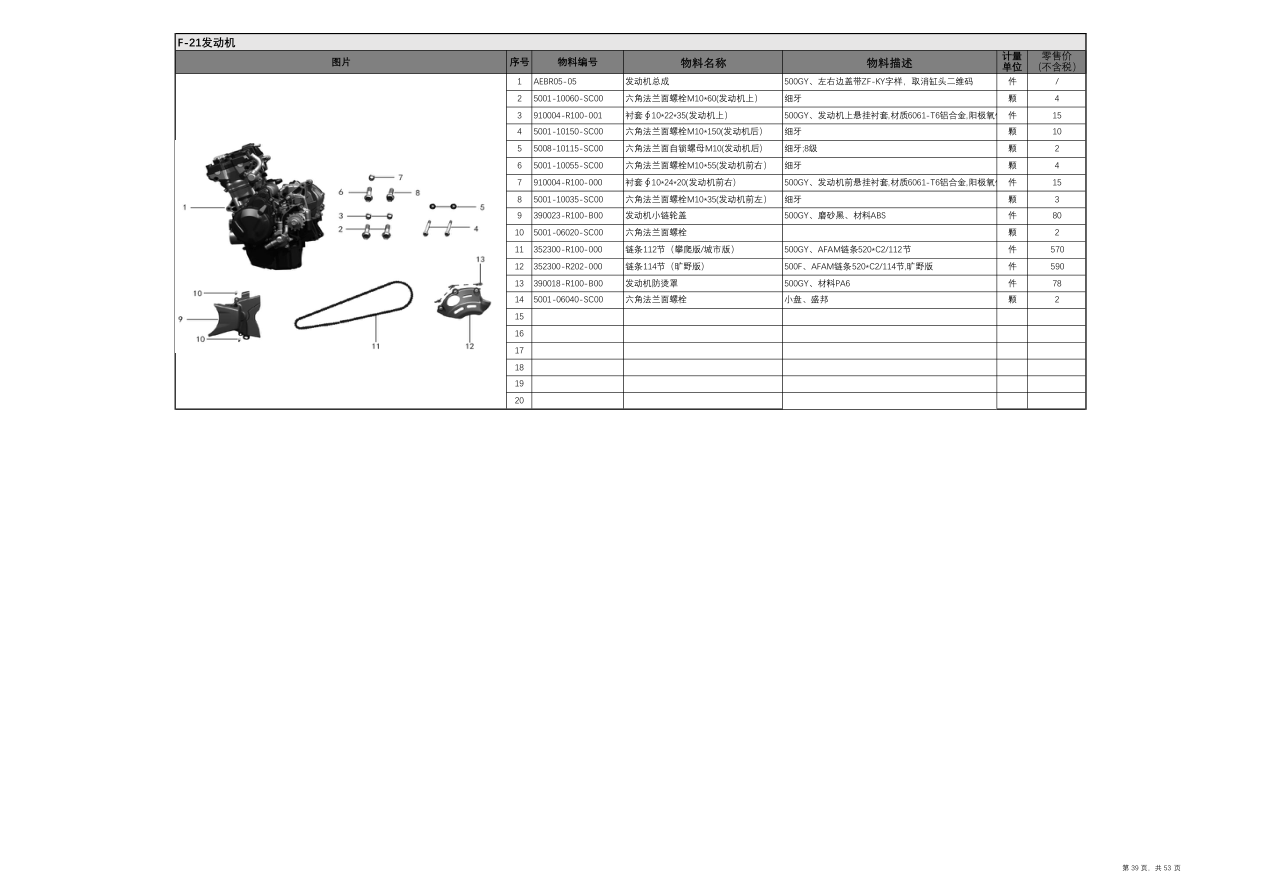

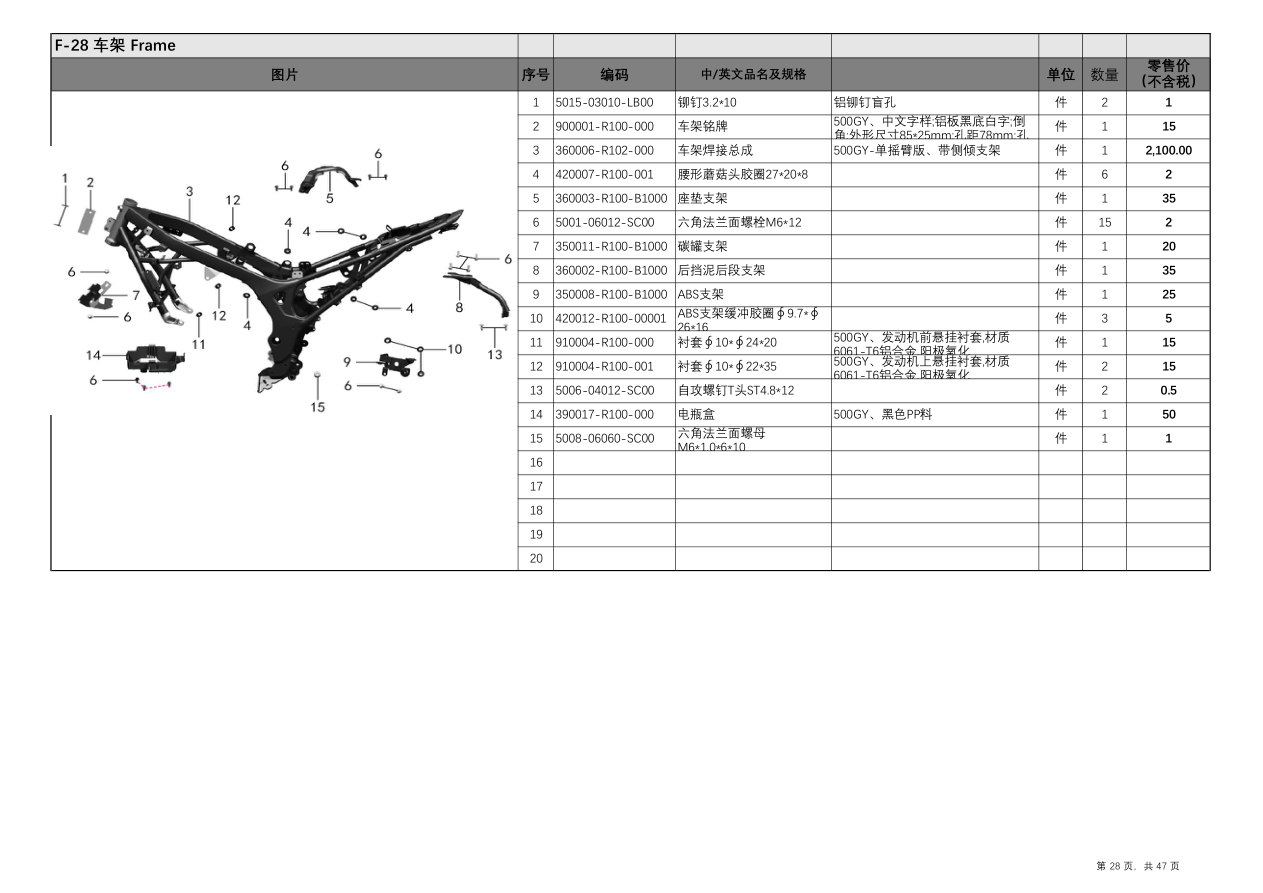

Location in exploded diagrams
Other parts on this diagram — 未分组
- #1 AEBR05-05 — 发动机总成 500GY、左右边盖带ZF-KY字样，取消缸头二维码 件
- #2 5001-10060-SC00 — 六角法兰面螺栓M10*60(发动机上） 细牙 颗
- #3 910004-R100-001 — 衬套∮10*22*35(发动机上） 500GY、发动机上悬挂衬套,材质6061-T6铝合金,阳极氧化件
- #4 5001-10150-SC00 — 六角法兰面螺栓M10*150(发动机后） 细牙 颗
- #5 5008-10115-SC00 — 六角法兰面自锁螺母M10(发动机后） 细牙;8级 颗
- #6 5001-10055-SC00 — 六角法兰面螺栓M10*55(发动机前右） 细牙 颗
- #7 910004-R100-000 — 衬套∮10*24*20(发动机前右） 500GY、发动机前悬挂衬套,材质6061-T6铝合金,阳极氧化件
- #8 5001-10035-SC00 — 六角法兰面螺栓M10*35(发动机前左） 细牙 颗
- #10 5001-06020-SC00 — 六角法兰面螺栓 颗
- #11 352300-R100-000 — 链条112节（攀爬版/城市版） 500GY、AFAM链条520*C2/112节 件
- #12 352300-R202-000 — 链条114节（旷野版） 500F、AFAM链条520*C2/114节,旷野版 件
- #13 390018-R100-B00 — 发动机防烫罩 500GY、材料PA6 件
- #14 5001-06040-SC00 — 六角法兰面螺栓 小盘、盛邦 颗
