Verified fitment — 2 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (2)

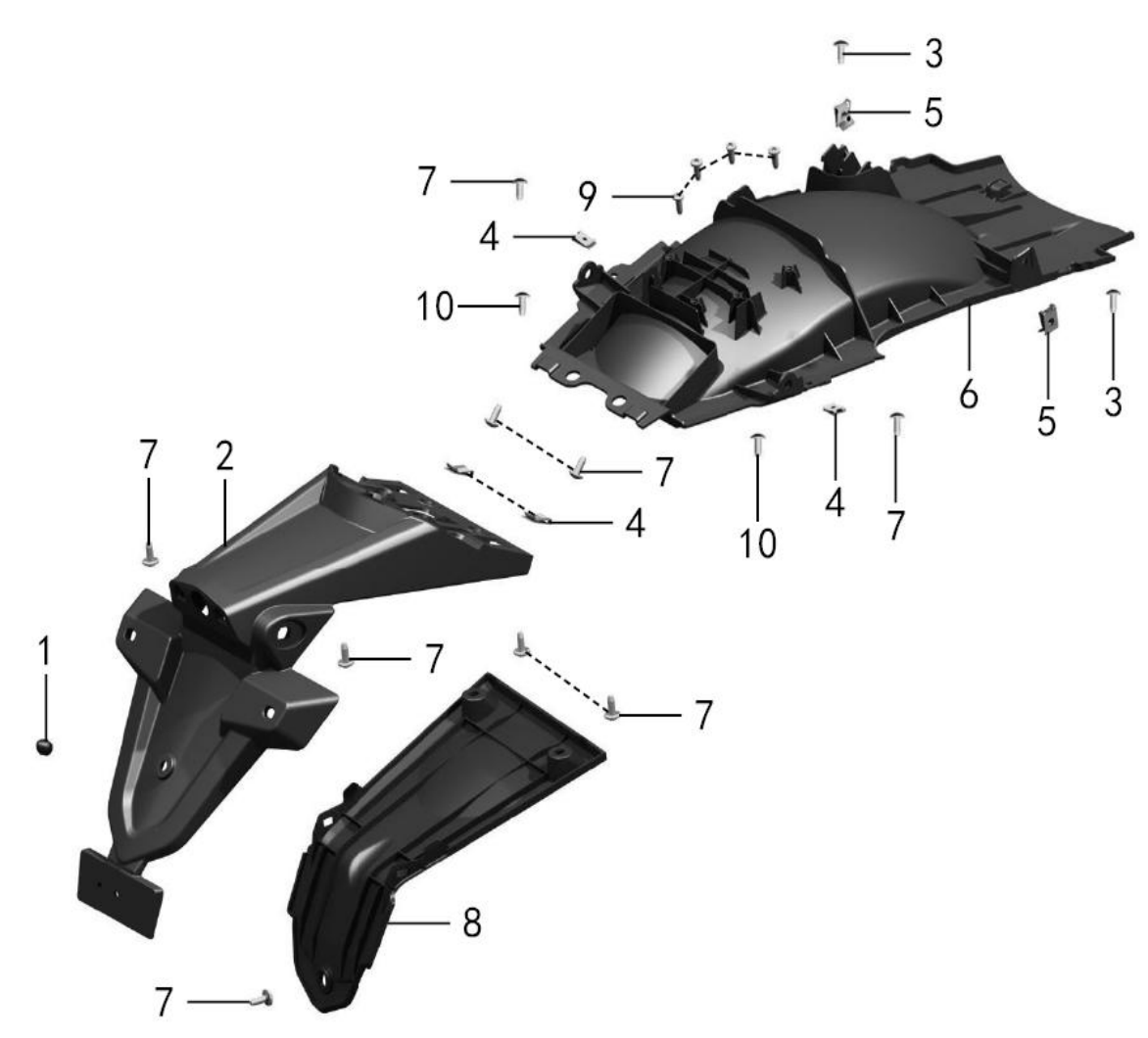

Location in exploded diagrams
Other parts on this diagram — 未分组
- #1 390015-R100-B00 — 前挡泥板 500GY、磨砂黑,材料ABS 件
- #1 420009-R100-000 — 后牌照缓冲胶∮8*∮10*11 500GY、圆锥形胶垫∮8*∮10*11 件
- #2 390020-R100-000 — 后挡泥后段 500GY、黑色PP料 件
- #4 5009-04040-LB00 — 自攻钉夹板M4.8*1.6*4*12.5 件
- #5 5009-06080-LB00 — 螺纹夹板M6*1.0*8*16 件
- #7 5006-04012-LB00 — 自攻螺钉T头ST4.8*12 件
- #8 390002-R100-000 — 后挡泥内衬板 500GY、黑色PP料 件
- #9 5001-06016-HX00 — 六角自攻螺钉M6*16 件
- #10 5016-06012-LB00 — 六角螺栓带平垫M6*12 件
