Verified fitment — 2 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (2)

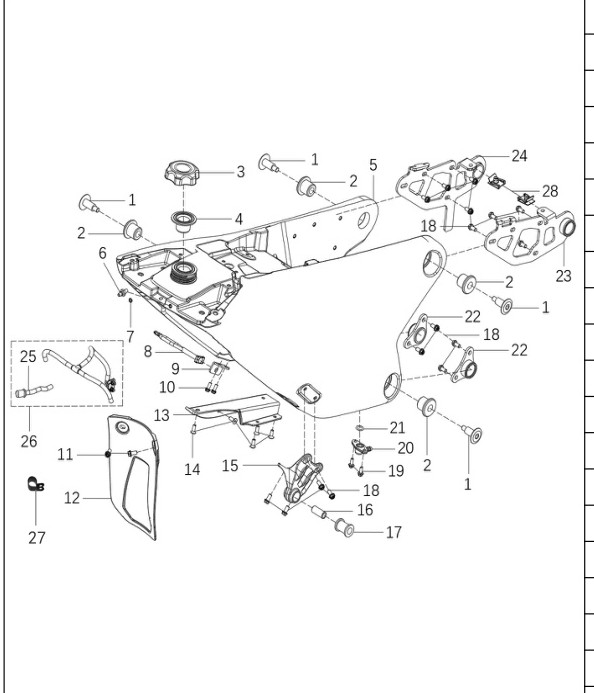

Location in exploded diagrams
Other parts on this diagram
- #27 400006-T501-00001 — 线钩
- #1 5007-08011-XN00 — 后油箱安装螺栓
- #2 420049-T501-00000 — 后油箱支撑胶
- #3 310007-T501-00001 — 后油箱盖
- #4 420061-T501-00001 — 油箱盖密封圈
- #5 311400-T501-00000 — 后油箱
- #6 310008-T501-00000 — 后油箱通气管接头
- #7 5104-005020-000 — O型圈
- #8 420048-T501-00000 — 侧支架挂钩
- #9 360048-T501-00000 — 侧支架挂钩支架
- #10 5021-05012-DK00 — 内六花六角法兰面螺栓M5*12,达克罗
- #11 5025-06012-BS01 — 内六角花形盘头台阶螺M6*1*12,台阶∮8.5*3.5,不锈钢A2-70
- #12 390083-T501-00000 — 后轮挡水皮
- #13 390082-T501-00000 — 后油箱保护罩
- #14 5023-06012-BS00 — 内六花沉头螺钉
- #15 360041-T501-00000 — 消声器安装支架
- #16 910011-R100-000 — 衬管
- #18 5021-06013-DK00 — 内六花六角法兰面螺栓M6*13,达克罗,盘头14,厂家代码：5021
- #19 5023-05010-BS00 — 内六花沉头螺钉
- #20 312000-T501-00000 — 油管接头
- #21 5104-012020-000 — O型圈
- #22 362700-T501-Y0100 — 后油箱下支架焊接总成450Rally、阳极氧化黑色
- #23 362900-T501-Y0100 — 后油箱加强支架-右焊450Rally、阳极氧化黑色
- #24 362800-T501-Y0100 — 后油箱加强支架-左焊450Rally、阳极氧化黑色
