Verified fitment — 8 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.

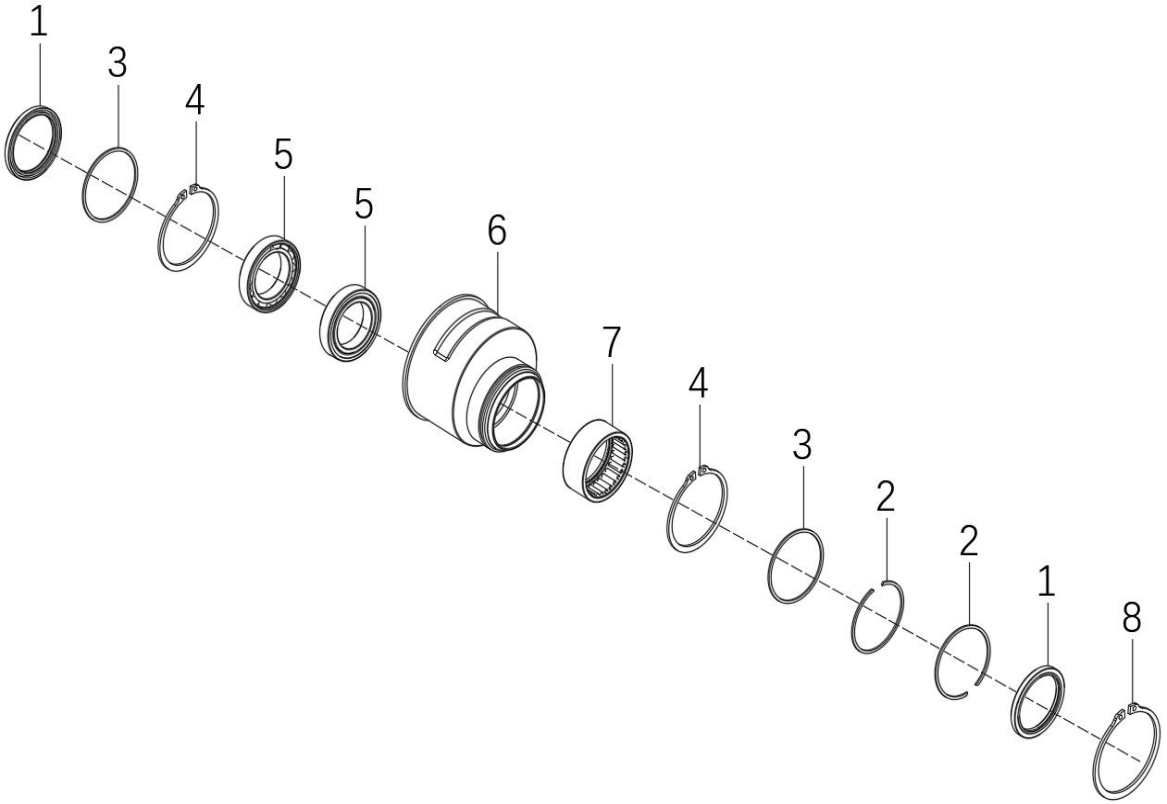

Location in exploded diagrams
Other parts on this diagram — 未分组
- #1 5020-75025-HX00 — 弹性挡圈∮75*2.5 件 500F、∮75*2.5,GB/T894,轴用
- #3 5020-76015-BS00 — 挡圈∮76*∮90*1.5 件 500F、∮76*∮90*1.5,材料Q2
- #4 420035-R201-001 — O型胶圈73.4*1.8 件 500F、丁晴橡胶,73.4*1.8,硬度
- #5 5020-62015-HX00 — 弹性挡圈∮62*1.5 件 500F、∮62*1.5,孔用弹性挡圈
- #6 5102-506225-BS0 — 滚针轴承50*62*25*1 件 500F、50*62*25*1,用于链条调
- #8 5101-406212-BS0 — 轴承40*62*12 件 500F、40*62*12,深沟球轴承,6
- #9 351902-P300-00000 — 大链轮 件
- #10 350022-R201-00002 — 后链轮缓冲胶(五孔) 件 321RR五孔状态,包胶件,40Cr+
- #11 350018-P300-00000 — 缓冲体支架(五孔) 件 321RR、5孔,6082锻铝
- #12 5008-10115-SC00 — 件 M10*1.25*11.5*17,细牙;8级
- #13 5003-12055-SC00 — 内六角圆柱头螺钉M12*1.25*55 件 M12*1.25*55,三价铬彩锌,性能 68.00级 ,表
