Verified fitment — 4 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.

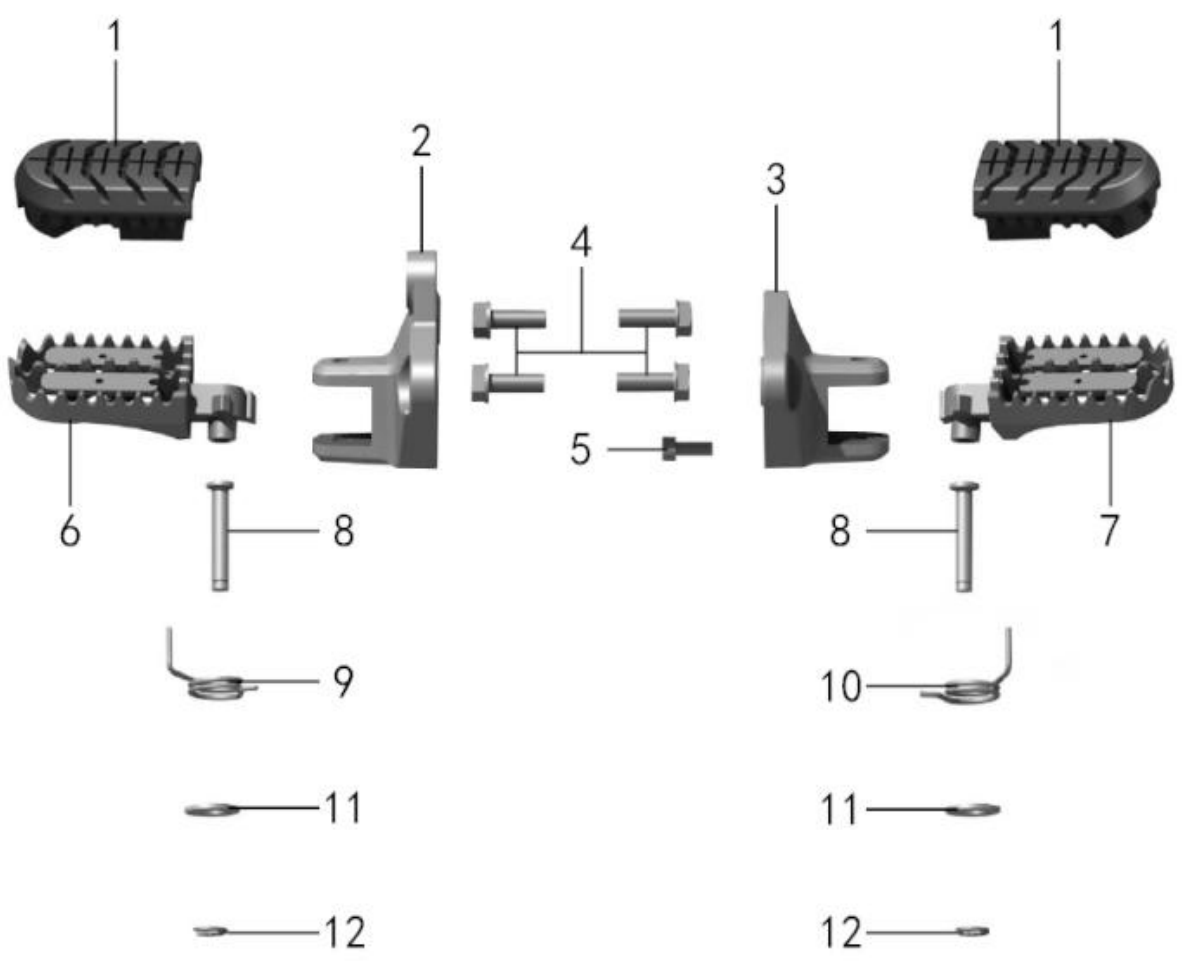

Location in exploded diagrams
Other parts on this diagram — 未分组
- #1 370900-R201-000 — 后脚蹬总成-左 500F、材料6082/T6，哑本氧 件
- #2 371000-R201-000 — 后脚蹬总成-右 500F、材料6082/T6，哑本氧 件
- #3 5003-08035-SC00 — 内六角圆柱头螺钉M8*35 颗
- #4 370005-R201-000 — 前脚蹬支架-左 500F、材料6082/T6，哑本氧 件
- #5 370006-R201-000 — 前脚蹬支架-右 500F、材料6082/T6，哑本氧 件
- #6 5001-08030-SC00 — 六角法兰面螺栓M8*30 颗
- #7 5003-06025-SC00 — 内六角圆柱头螺钉M6*25 颗
- #8 370300-R201-000 — 前脚蹬-左
- #9 371800-R201-000 — 前脚蹬胶-左 500F、EPDM，硬度邵尔A：50 件
- #10 370400-R201-000 — 前脚蹬-右
- #11 371900-R201-000 — 前脚蹬胶-右 500F、EPDM，硬度邵尔A：50 件
- #12 5020-00710-BS00 — 卡簧 500GY、前踏脚弹簧卡圈 件
- #13 5018-08515-BS00 — 垫片 500GY、前踏脚轴垫片（L/R） 件
- #15 370004-R100-000 — 脚蹬扭簧-右 500GY、右簧直径∮2.5mm，内径∮17mm，材质65Mn 件
- #16 370014-R100-000 — 销 500GY、前踏脚轴，∮8*49 件
