Verified fitment — 2 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (2)

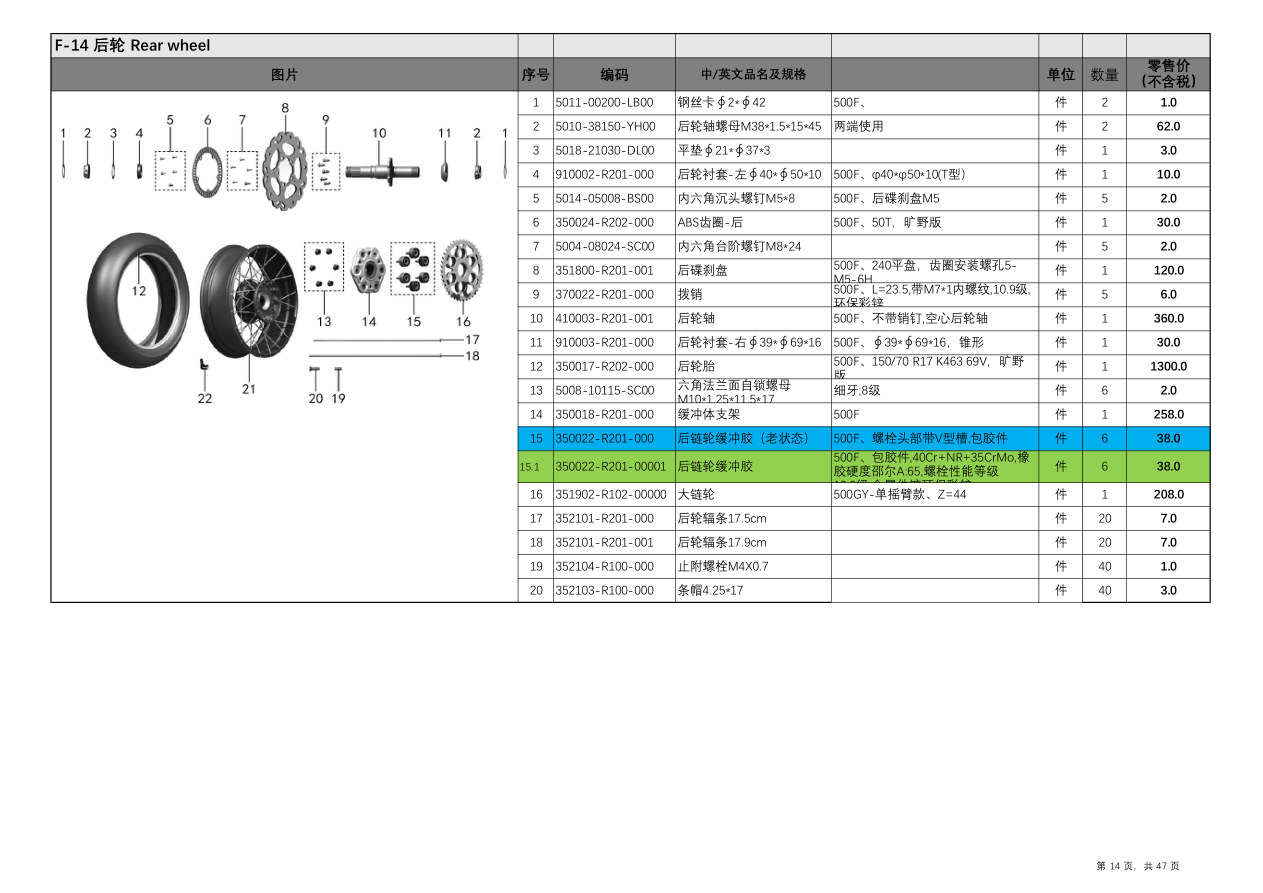

Location in exploded diagrams
Other parts on this diagram — 未分组
- #1 350017-R201-000 — 后轮胎160/60 R17(攀爬版）
- #2 352100-R201-000 — 后网轮总成（攀爬版）
- #4 5004-07010-SC00 — 内六角台阶螺钉M7*10*1 带盘台阶螺钉，台阶∮10*6 颗
- #5 350024-R201-000 — ABS齿圈-后（攀爬版）
- #6 5014-05008-BS00 — 内六角沉头螺钉 500F、后碟刹盘M5 颗
- #7 410003-R201-001 — 后轮轴 500F、不带销钉,空心后轮轴 件
- #8 370022-R201-000 — 拔销 500F、L=23.5,带M7*1内螺纹,10.9级,环保彩锌 件
- #9 910003-R201-000 — 后轮衬套-右 500F、∮39*∮69*16，锥形 件
- #10 5018-39010-SC00 — 平垫∮39*∮56*1
- #11 5010-38150-YH00 — 后轮轴螺母M38*1.5*15*45 两端使用 颗
- #12 5011-00200-SC00 — 纲丝卡
- #13 352101-R201-000 — 后轮辐条17.5cm（攀爬版） 500F、XZF-4.5*0.75;后轮直线辐条 件
- #14 352101-R201-001 — 后轮辐条17.9cm（攀爬版） 500F、XZF-4.5*0.75;后轮弯头辐条 件
- #15 352103-R201-000 — 后轮条帽m4.5*0.75(攀爬版）
- #16 352104-R201-000 — 后轮止附螺栓M4*0.75（攀爬版）
- #17 350013-R100-000 — 气门嘴 500GY、螺纹M8环保值TR-412 件
- #18 350014-R100-000 — 气门嘴盖 500GY、黑色胶盖 件
- #19 350021-R201-000 — 后轮速传感器垫片 500F、材料硅钢，T=0.2，本色 件
