Verified fitment — 1 vehicle
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (1)

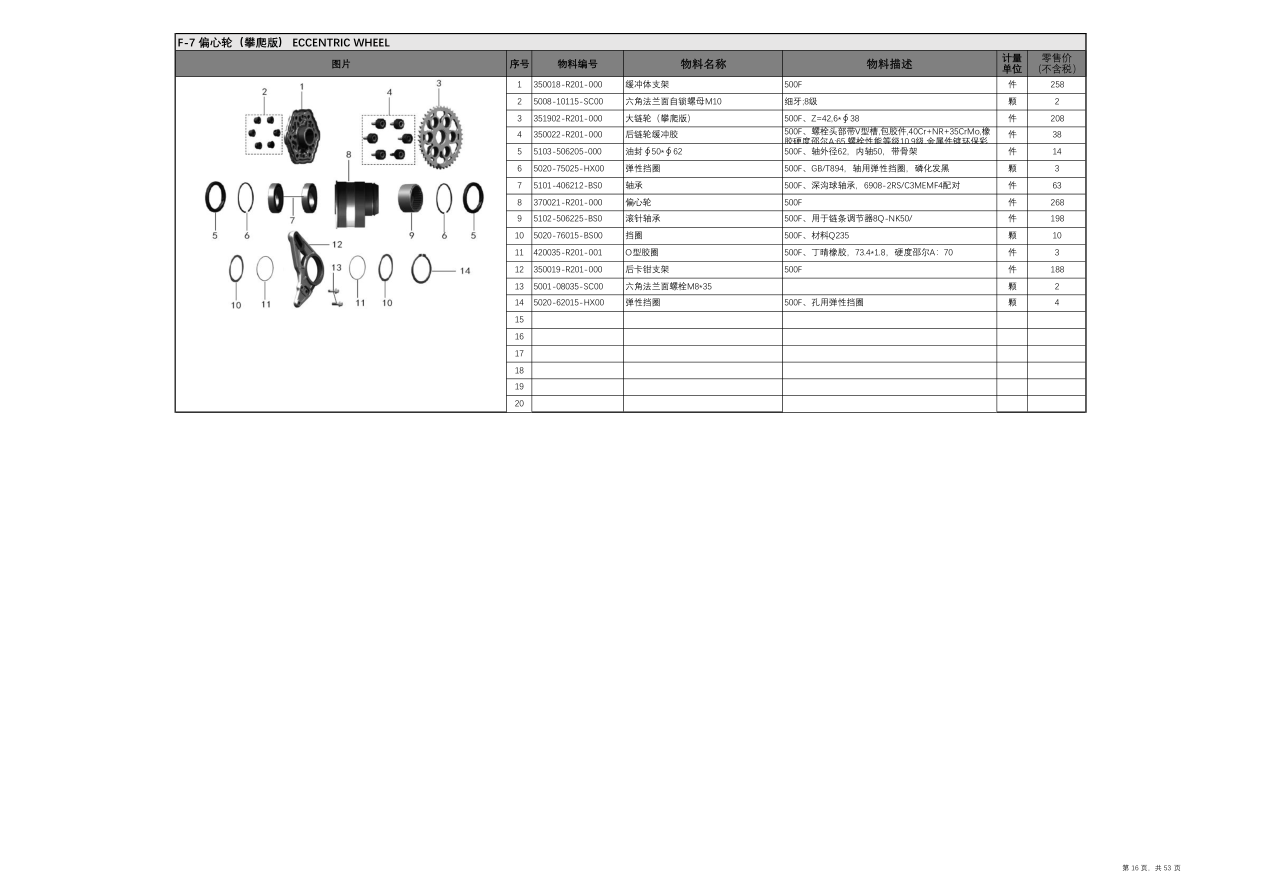

Location in exploded diagrams
Other parts on this diagram — 未分组
- #2 352000-R201-000 — 前网轮总成（攀爬版） 500F、攀爬版 件
- #3 351700-R100-000 — 前碟刹盘 500GY、高配，298mm浮动盘安装孔5-∮10.4mm内圈 件
- #4 5004-08024-SC00 — 内六角台阶螺钉M8*24 涂螺纹预涂胶 颗
- #5 350023-R201-000 — ABS齿圈-前（攀爬版）
- #6 352001-R201-000 — 前轮辐条20.6cm(攀爬版）
- #7 352003-R201-000 — 前轮条帽M4*0.7（攀爬版）
- #8 352004-R201-000 — 前轮止附螺栓M4*0.7（攀爬版）
- #9 410001-R100-000 — 前轮轴∮17*254 500GY、圆柱头内六角尺寸∮17*254mm，螺纹 件
- #10 910001-R100-000 — 前轮衬套-左 500GY、尺寸∮17*∮25*25.5mm(带盘),环保彩锌,材质 件
- #12 5101-174012-BS0 — 轴承 500GY、前轮轴承6203 件
- #14 350013-R100-000 — 气门嘴 500GY、螺纹M8环保值TR-412 件
- #15 350014-R100-000 — 气门嘴盖 500GY、黑色胶盖 件
- #11 910004-R100-005 — 衬套 500GY、前铝
