Verified fitment — 4 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.

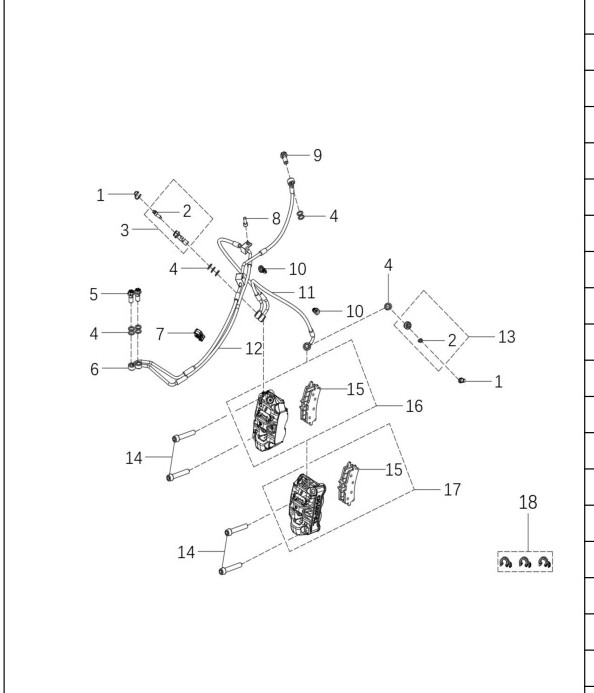

Location in exploded diagrams
Other parts on this diagram — 未分组
- #2 350002-R100-000 — 铜垫圈∮10*∮15*1.5 500GY、材质纯铜 件
- #3 350001-R100-001 — 过油螺栓M10*1.25*22 件
- #4 351100-R100-000 — 制动油管4（长198mm） 500GY、油管黑色长198mm 件
- #5 350001-R100-000 — 过油螺栓M10X1.0X22 件
- #6 350800-R102-000 — 制动油管1 500GY-单摇臂版、一体式油管 件
- #7 351000-R102-000 — 制动油管3 500GY-单摇臂版、一体式油管 件
- #8 351100-R201-000 — 件
- #9 350400-R100-000 — 前制动卡钳总成-右 件
- #10 350300-R100-000 — 前制动卡钳总成-左 件
- #11 350900-R100-000 — 制动油管2(长510mm) 500GY、油管黑色长510mm 件
- #12 350001-R100-002 — 过油螺栓M10X1.25X32 件
- #13 5001-06012-SC00 — 六角法兰面螺栓M6X12 件
- #14 350003-R100-000 — 前减震抱箍 500GY、圆形∮59mm，304不锈钢 件
- #15 350301-R100-000 — 前刹车片 500GY、高配 件
- #16 350501-R102-00000 — 后刹车片 500GY-单摇臂 件
- #17 350004-R100-000 — 双线卡 件
- #18 350005-R100-000 — 计速器线卡 件
- #20 5001-06020-SC00 — 六角法兰面螺栓M6*20 件
- #1 350500-R201-000 — 后制动卡钳总成 500F、旷野版
