Verified fitment — 10 vehicles
Fitment is sourced from official parts catalogues, listed per catalogue market.

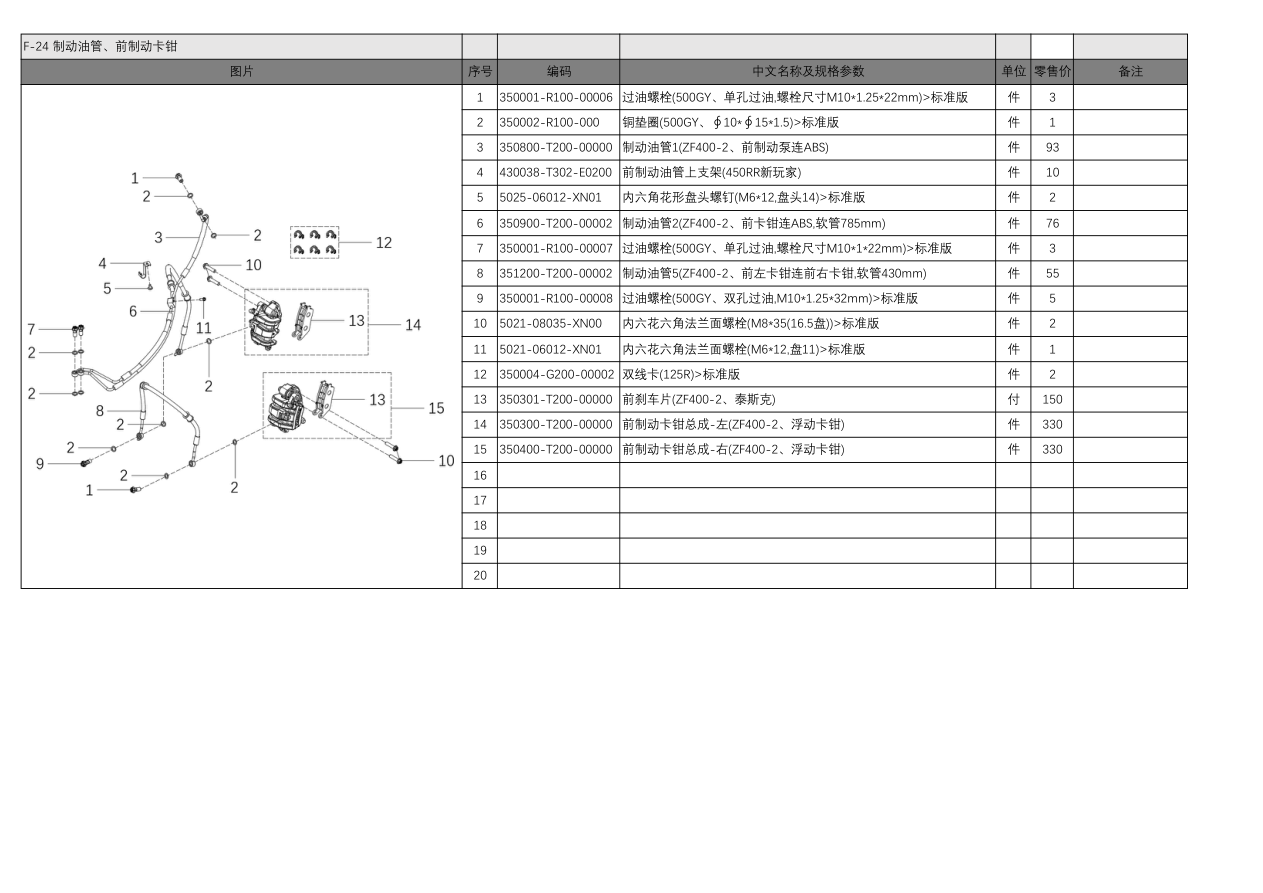

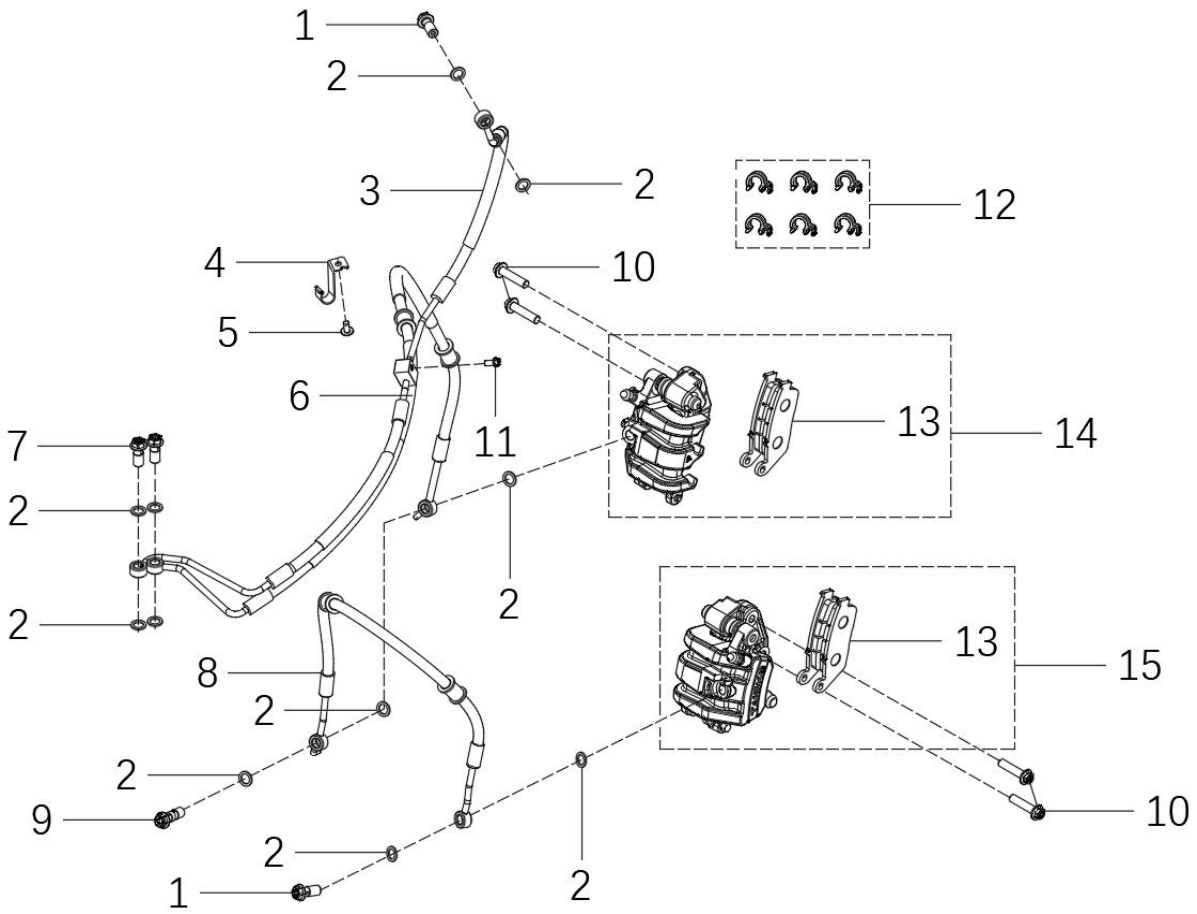

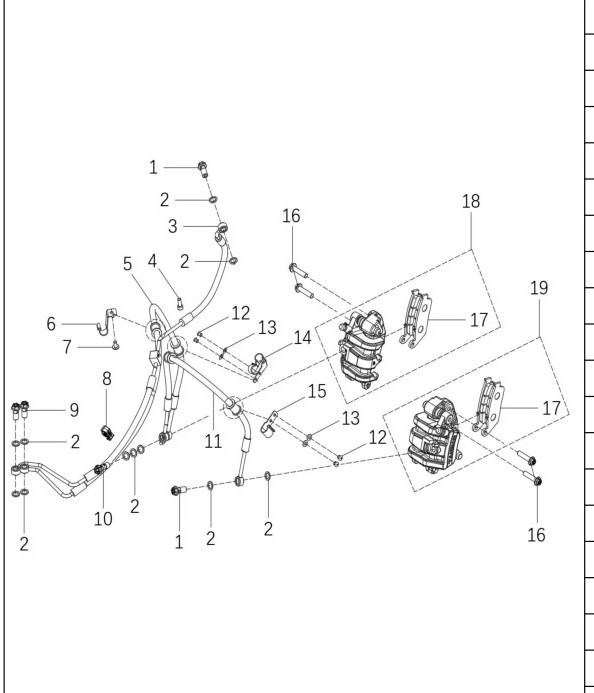

Location in exploded diagrams
Other parts on this diagram — 未分组
- #1 350001-R100-00006 — 过油螺栓(500GY、单孔过油,螺栓尺寸M10*1.25*22mm)>标准版 件
- #2 350002-R100-000 — 铜垫圈(500GY、∮10*∮15*1.5)>标准版 件
- #3 350800-T200-00000 — 制动油管1(ZF400-2、前制动泵连ABS) 件
- #4 430038-T302-E0200 — 前制动油管上支架(450RR新玩家) 件
- #5 5025-06012-XN01 — 内六角花形盘头螺钉(M6*12,盘头14)>标准版 件
- #6 350900-T200-00002 — 制动油管2(ZF400-2、前卡钳连ABS,软管785mm) 件
- #8 351200-T200-00002 — 制动油管5(ZF400-2、前左卡钳连前右卡钳,软管430mm) 件
- #9 350001-R100-00008 — 过油螺栓(500GY、双孔过油,M10*1.25*32mm)>标准版 件
- #10 5021-08035-XN00 — 内六花六角法兰面螺栓(M8*35(16.5盘))>标准版 件
- #11 5021-06012-XN01 — 内六花六角法兰面螺栓(M6*12,盘11)>标准版 件
- #12 350004-G200-00002 — 双线卡(125R)>标准版 件
- #13 350301-T200-00000 — 前刹车片(ZF400-2、泰斯克) 付
- #14 350300-T200-00000 — 前制动卡钳总成-左(ZF400-2、浮动卡钳) 件
- #15 350400-T200-00000 — 前制动卡钳总成-右(ZF400-2、浮动卡钳) 件
