Verified fitment — 1 vehicle
Fitment is sourced from official parts catalogues, listed per catalogue market.
China (1)

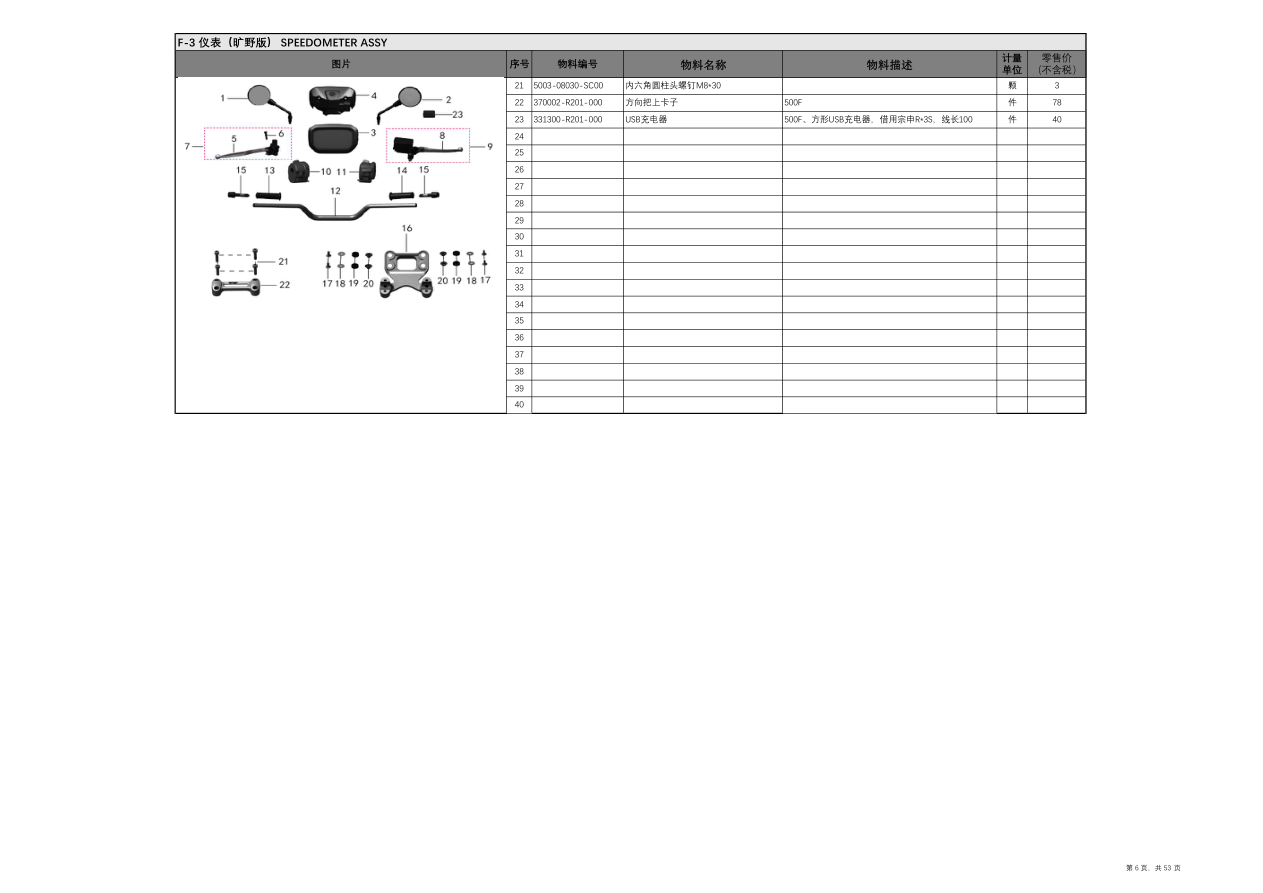

Location in exploded diagrams
Other parts on this diagram — 未分组
- #2 340900-R201-000 — 前转向灯-右 500F、线长150mm 件
- #3 341000-R201-000 — 后转向灯-左 500F、线长400mm 件
- #4 341100-R201-000 — 后转向灯-右 500F、线长400mm 件
- #5 5003-06020-BS00 — 内六角圆柱头螺钉M6*20 颗
- #6 340600-R201-001 — 侧反射器 500F、3M双面胶,厚度1mm 件
- #7 340700-R100-000 — 后反射器 500GY、红色，长90宽35，3C号A044075 件
- #8 340200-R201-000 — 尾灯总成
- #9 5013-05008-SC01 — 翻遍衬套 总长9.4;环保彩锌;材料20# 颗
- #10 420008-R201-000 — 工字胶圈2.85*2.6*2.85 500F、仪表及尾灯安装工字胶，梅花工字胶， 件
- #11 5018-05515-SC00 — 平垫∮5 颗
- #12 5005-05020-SC00 — 十字盘头螺钉M5*20 颗
- #13 340300-R201-000 — 牌照灯总成 500F、孔距47.5，3c标识A096710，线长510mm，插头 件
- DJ7026-2-11
- #14 420034-R201-000 — 后牌照灯安装柱 500F、包胶件，NR,硬度邵尔A：65 件
- #15 5005-04006-BS00 — 十字半圆头螺钉M4*0.7*6 颗
- #16 420038-R201-000 — 牌照灯过线胶圈
